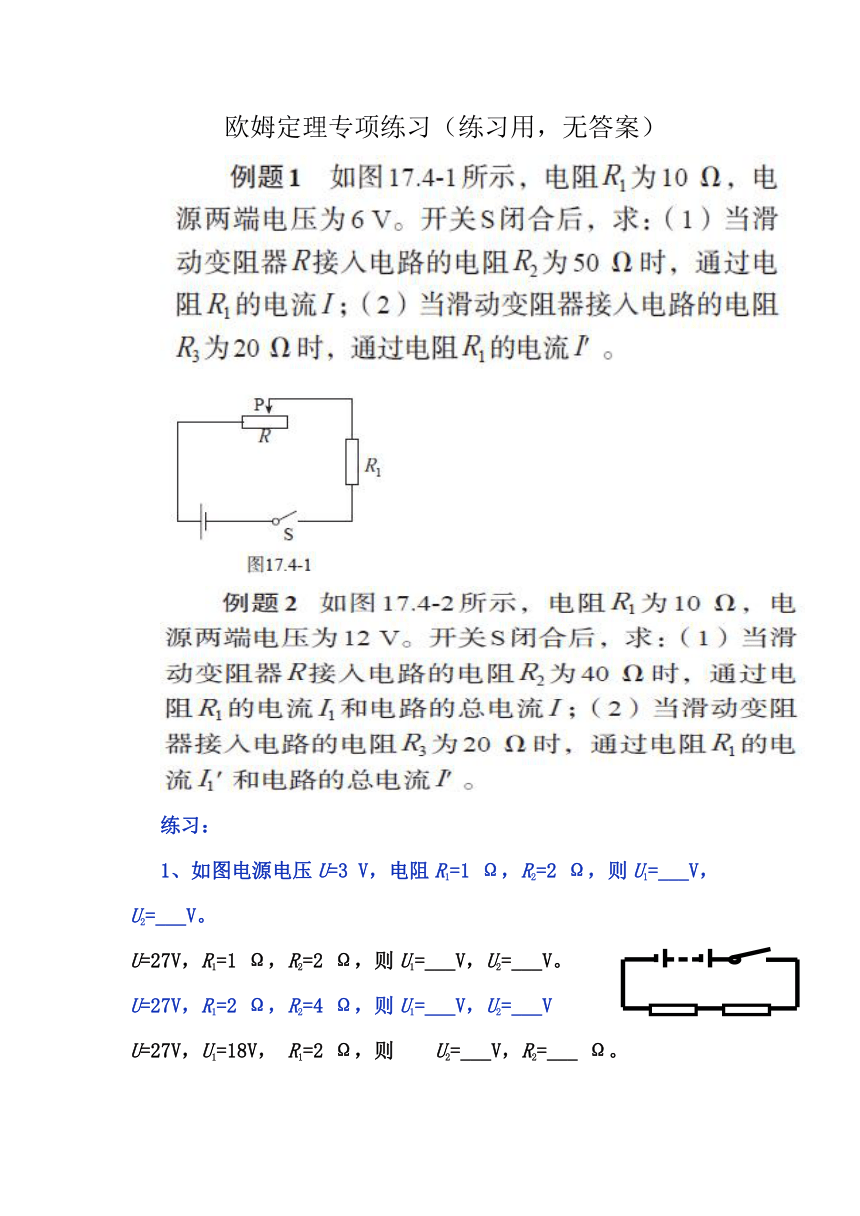

欧姆定理专项练习（练习用，无答案）
练习：
1、如图电源电压U=3 V，电阻R1=1 Ω，R2=2 Ω，则U1=___V，U2=___V。
U=27V，R1=1 Ω，R2=2 Ω，则U1=___V，U2=___V。
U=27V，R1=2 Ω，R2=4 Ω，则U1=___V，U2=___V
U=27V，U1=18V， R1=2 Ω，则 U2=___V，R2=___ Ω。
6、一个小灯泡的电阻是8欧，正常工作时的电压是3.6伏，现在要把这盏灯直接接在4.5伏的电源上能行吗？应该_____联一个多大的电阻？
7、如图7所示电路，电源电压为12V，闭合开关S，移动滑动变阻器的滑片P，小灯泡始终不亮，电流表示数为零，电压表示数为12V，则电路发生的故障可能是【 】
A．开关接触不良 B．电流表断路
C．滑动变阻器断路 D．灯泡断路
8、小军采用图4的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小军将A、B两点间的电阻R由5Ω更换为10Ω，闭合开关后，滑动变阻器应该（ ）
A.保持变阻器滑片不动;B．将变阻器滑片向右移动;
C．将变阻器滑片向左移动;D．更换阻值更大的滑动变阻器。
9、如图所示的电路中，电源电压恒定，R1为定值电阻，闭合开关S,滑动变阻器R2的滑片P由B端移到a端的过程中、下列说法正确的是（ ）
A.电压表和电流表的示数都变大；B.电压表和电流表的示数都变小；
C.电压表的示数变大，电流表 的示数变小;
D.电压表的示数变小，电流表的示数变大
10、如图所示，R1=30Ω.R2=15Ω，电源电压保持不变，当S1S2都闭合时电流表的示数为1A；S1S2都断开时，电流表的示数是0.2A，求：电源的电压和R3的阻值。
当滑片P向右移到B端时，安培表的示数是多大？
