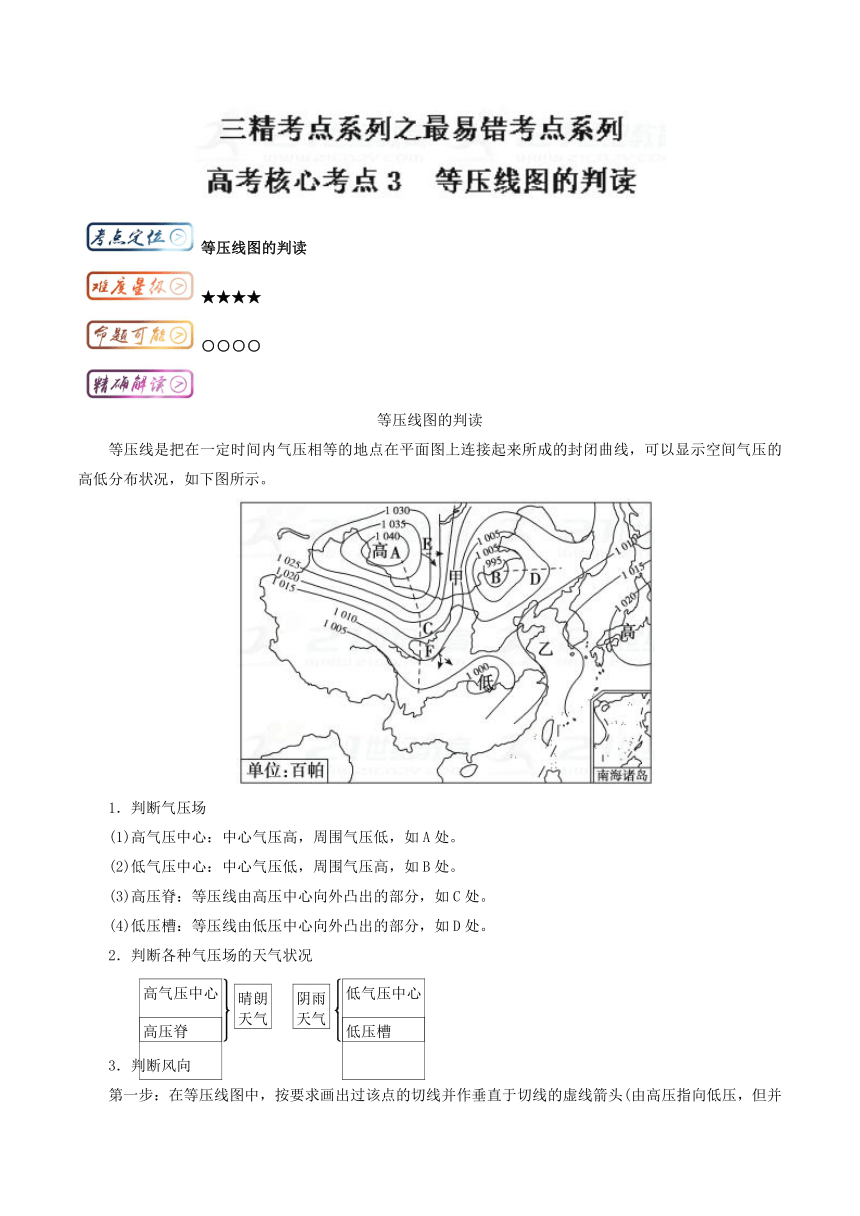

等压线图的判读
★★★★
○○○○
等压线图的判读
等压线是把在一定时间内气压相等的地点在平面图上连接起来所成的封闭曲线，可以显示空间气压的高低分布状况，如下图所示。
1．判断气压场
(1)高气压中心：中心气压高，周围气压低，如A处。
(2)低气压中心：中心气压低，周围气压高，如B处。
(3)高压脊：等压线由高压中心向外凸出的部分，如C处。
(4)低压槽：等压线由低压中心向外凸出的部分，如D处。
2．判断各种气压场的天气状况
　
3．判断风向
第一步：在等压线图中，按要求画出过该点的切线并作垂直于切线的虚线箭头(由高压指向低压，但并非一定指向低压中心)，表示水平气压梯度力的方向。
第二步：确定南、北半球后，面向水平气压梯度力的方向向右(北半球)或左(南半球)偏转30°～45°角(近地面风向可依此角度偏转，若为高空，则偏转90°)，画出实线箭头，即为经过该点的风向。如下图所示(以北半球气压场为例)。
等压线图的应用
表示在同一海拔上气压水平分布状况的图，在同一水平面上，每一条等压线上的气压值相等。
1．认识基本气压场
(1)低压：由闭合等压线构成的低气压区，气压值由中心向外增大。
(2)高压：由闭合等压线构成的高气压区，气压值由中心向外减小。
(3)低压槽：由低压延伸出来的狭长区域，简称槽。低压槽中各条等压线上弯曲最大处的连线叫做槽线。
(4)高压脊：由高压延伸出来的狭长区域，简称脊。高压脊中各条等压线上弯曲最大处的连线叫做脊线。
(5)鞍形气压场：简称鞍，是两个高压和两个低压交错分布的中间区域。

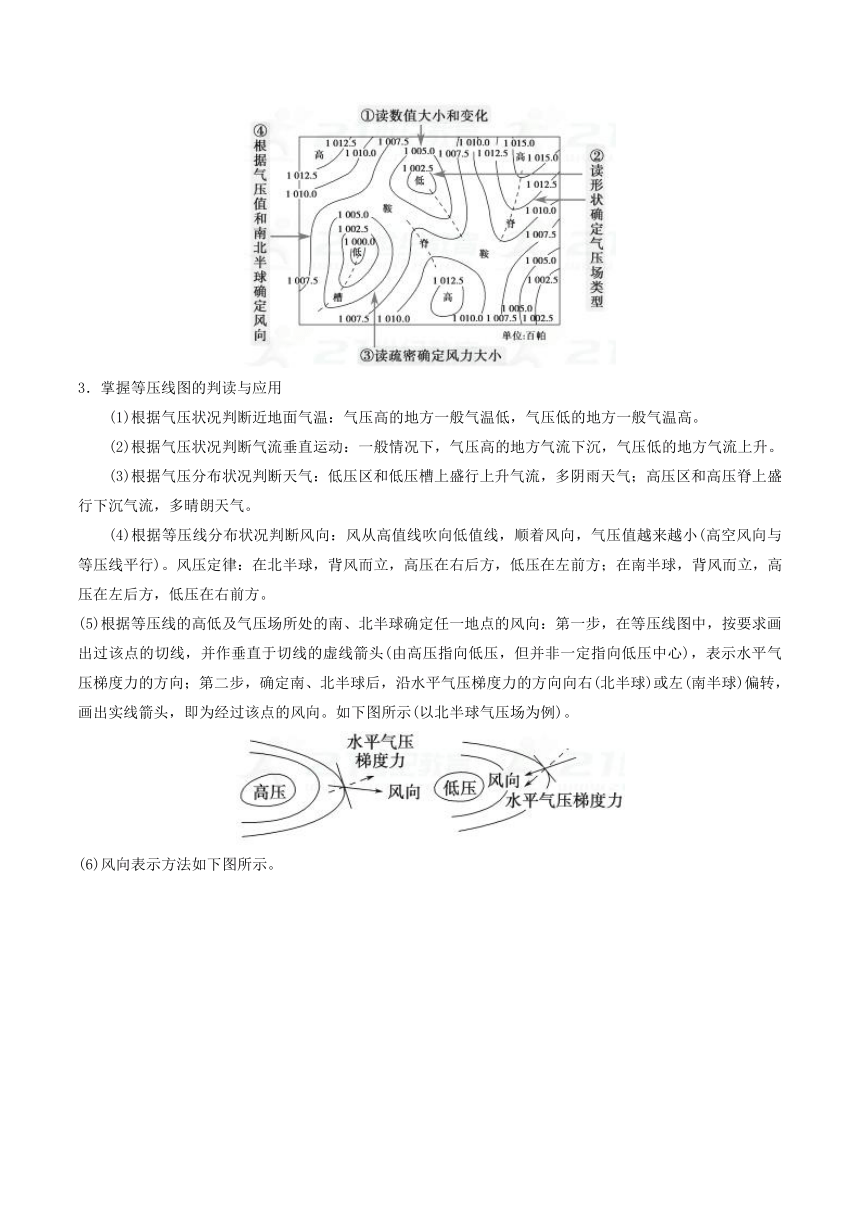

2．等压线图的判读步骤
3．掌握等压线图的判读与应用
(1)根据气压状况判断近地面气温：气压高的地方一般气温低，气压低的地方一般气温高。
(2)根据气压状况判断气流垂直运动：一般情况下，气压高的地方气流下沉，气压低的地方气流上升。
(3)根据气压分布状况判断天气：低压区和低压槽上盛行上升气流，多阴雨天气；高压区和高压脊上盛行下沉气流，多晴朗天气。
(4)根据等压线分布状况判断风向：风从高值线吹向低值线，顺着风向，气压值越来越小(高空风向与等压线平行)。风压定律：在北半球，背风而立，高压在右后方，低压在左前方；在南半球，背风而立，高压在左后方，低压在右前方。
(5)根据等压线的高低及气压场所处的南、北半球确定任一地点的风向：第一步，在等压线图中，按要求画出过该点的切线，并作垂直于切线的虚线箭头(由高压指向低压，但并非一定指向低压中心)，表示水平气压梯度力的方向；第二步，确定南、北半球后，沿水平气压梯度力的方向向右(北半球)或左(南半球)偏转，画出实线箭头，即为经过该点的风向。如下图所示(以北半球气压场为例)。

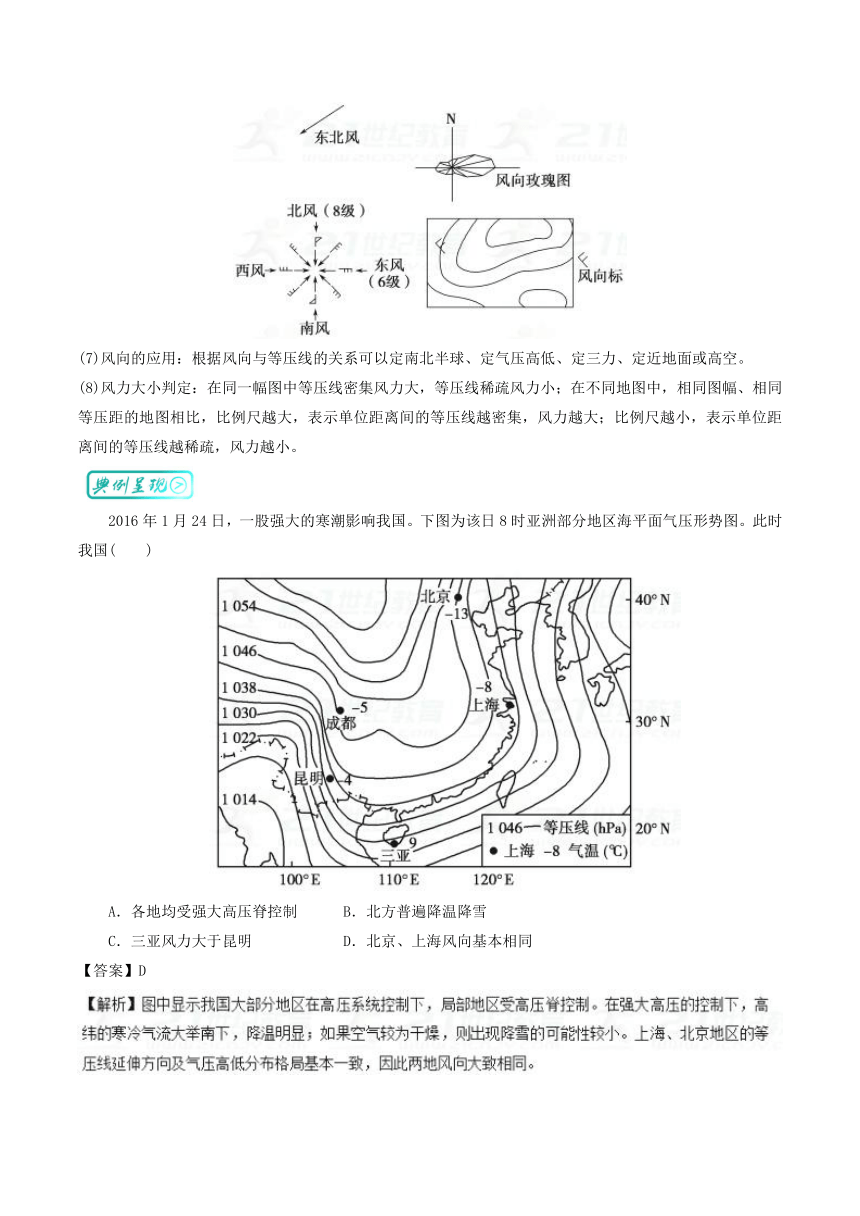

(6)风向表示方法如下图所示。
(7)风向的应用：根据风向与等压线的关系可以定南北半球、定气压高低、定三力、定近地面或高空。
(8)风力大小判定：在同一幅图中等压线密集风力大，等压线稀疏风力小；在不同地图中，相同图幅、相同等压距的地图相比，比例尺越大，表示单位距离间的等压线越密集，风力越大；比例尺越小，表示单位距离间的等压线越稀疏，风力越小。
2016年1月24日，一股强大的寒潮影响我国。下图为该日8时亚洲部分地区海平面气压形势图。此时我国(　　)
A．各地均受强大高压脊控制 B．北方普遍降温降雪
C．三亚风力大于昆明 D．北京、上海风向基本相同
【答案】D
下图为非洲局部地区某季节等压线分布图。读图，完成1～2题。
1．图示季节，下列气压系统最强的是(　　)
A．印度低压 B．蒙古高压
C．亚速尔高压 D．夏威夷高压
2．图示时间，图中①②③④四城中最可能吹偏西风的有(　　)
A．①② B．②③ C．③④ D．①④
【答案】1．B　2.A　
3.下图示意我国某地区14日6时的气压形势，L为低压。图中天气系统以200千米/天的速度东移。读下图，图中甲地14日6～9时的风向为(　　)
A．偏东风 B．偏南风
C．东北风 D．西北风
【答案】B
【解析】本题以等压线分布图为背景考查风向的判读。根据水平气压梯度力垂直于等压线且指向低压，北半球风向向右偏的规律，可判断甲地14日6～9时的风向为偏南风。
每道试题4分，共32分
读“我国部分区域2015年4月某日地面气压(单位：hPa)分布形势图”，完成1～2题。
1．M处的气压值可能是(　　)
A．1 038 B．1 033 C．1 028 D．1 025
2．台北市的风向为(　　)
A．东北风 B．西北风 C．东南风 D．西南风
【答案】1．B　2.A　
下图为4月某日某区域等压线分布图(单位：hPa)。读图回答3～4题。
3．图中四城市中以多云和阴雨天气为主的是(　　)
A．扬州、长沙 B．石家庄、哈尔滨 C．石家庄、扬州 D．长沙、哈尔滨
4．下列说法正确的是(　　)
A．AC所示天气系统可能形成寒潮 B．D天气系统是反气旋
C．此季节我国北方容易产生沙尘天气 D．夏威夷高压达一年中最强盛状态
【答案】3．A　4.C　
读“亚洲东部某时刻等压线(单位：百帕)分布图”，完成5～6题。
5．若图中P气压中心的势力逐渐减弱，则此时可能是(　　)
A．春末 B．盛夏 C．初秋 D．严冬
6．Q处气压值可能是(　　)
A．1 007 B．1 008 C．1 009 D．1 010
【答案】5．C　6.A　
【解析】第5题，P为夏威夷高压，是副热带高气压带被印度低压切断形成的。初秋，随着太阳直射点的南移，印度低压逐渐减弱，夏威夷高压随之减弱。第6题，Q处气压值可能小于1 008大于1 006或大于1 010小于1 012。
读“世界某区域海平面等压线分布(单位：hPa)图”，回答7～8题。
7．根据等压线的分布，可判断此时北半球所处的季节是(　　)
A．春季 B．夏季 C．秋季 D．冬季
8．根据图中等压线分布规律，对甲、乙两地存在的气压中心的描述正确的是(　　)
A．甲地为低压中心——位于亚欧大陆中部
B．乙地为高压中心——位于大西洋中部
C．甲地是亚洲低压中心，乙地是北太平洋高压中心
D．此时太阳直射南半球，南极圈以南出现极昼现象
【答案】7．B　8.C　
【解析】从图中可以看出，亚欧大陆上形成低压中心，北太平洋地区形成高压中心，应属北半球夏季。
下图为某区域某季节高空一等压面空间分布示意图。读图完成9～10题。
9．据图判断，甲地此时近地面的风向最可能为(　　)
A．东南 B．西北 C．东北 D．西南
10．若用此图说明气压带、风带的季节性移动，则此季节(　　)
A．地中海沿岸炎热干燥 B．华北平原冬小麦返青
C．南极冰川融化速度快 D．印度半岛盛行西南季风
【答案】9．B　10.C　
【解析】第9题，图中显示此时35°S附近高空为低压中心，近地面则为高压，近地面风由高压吹向低压，南半球向左偏转，形成西北风。第10题，南半球的副热带高气压带主要分布在30°S附近，图示信息显示副热带高气压带移动到35°S，说明气压带、风带向南移动，故可判断为北半球冬季，南半球夏季，南极冰川融化速度快。
