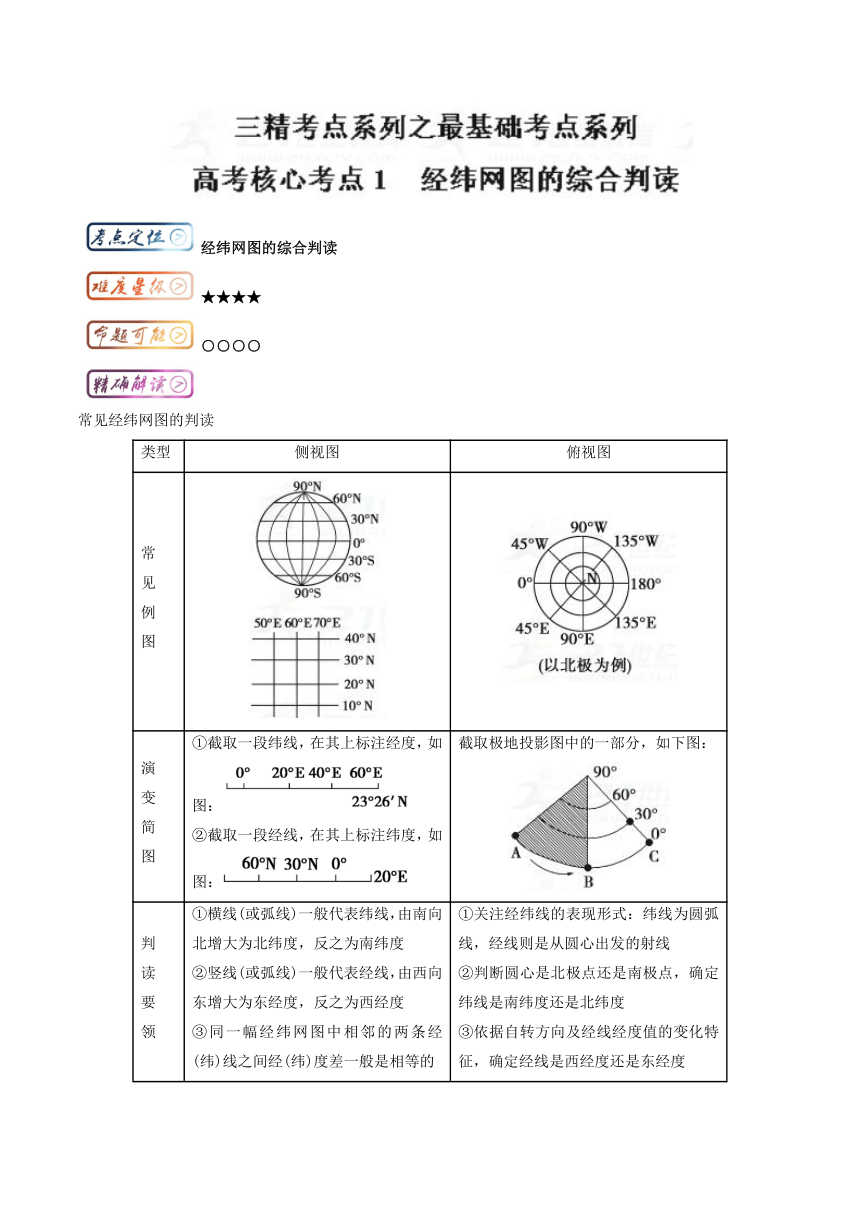

经纬网图的综合判读
★★★★
○○○○
常见经纬网图的判读
类型
侧视图
俯视图
常
见
例
图
演
变
简
图
①截取一段纬线，在其上标注经度，如图：
②截取一段经线，在其上标注纬度，如图：
截取极地投影图中的一部分，如下图：
判
读
要
领
①横线(或弧线)一般代表纬线，由南向北增大为北纬度，反之为南纬度
②竖线(或弧线)一般代表经线，由西向东增大为东经度，反之为西经度
③同一幅经纬网图中相邻的两条经(纬)线之间经(纬)度差一般是相等的
①关注经纬线的表现形式：纬线为圆弧线，经线则是从圆心出发的射线
②判断圆心是北极点还是南极点，确定纬线是南纬度还是北纬度
③依据自转方向及经线经度值的变化特征，确定经线是西经度还是东经度

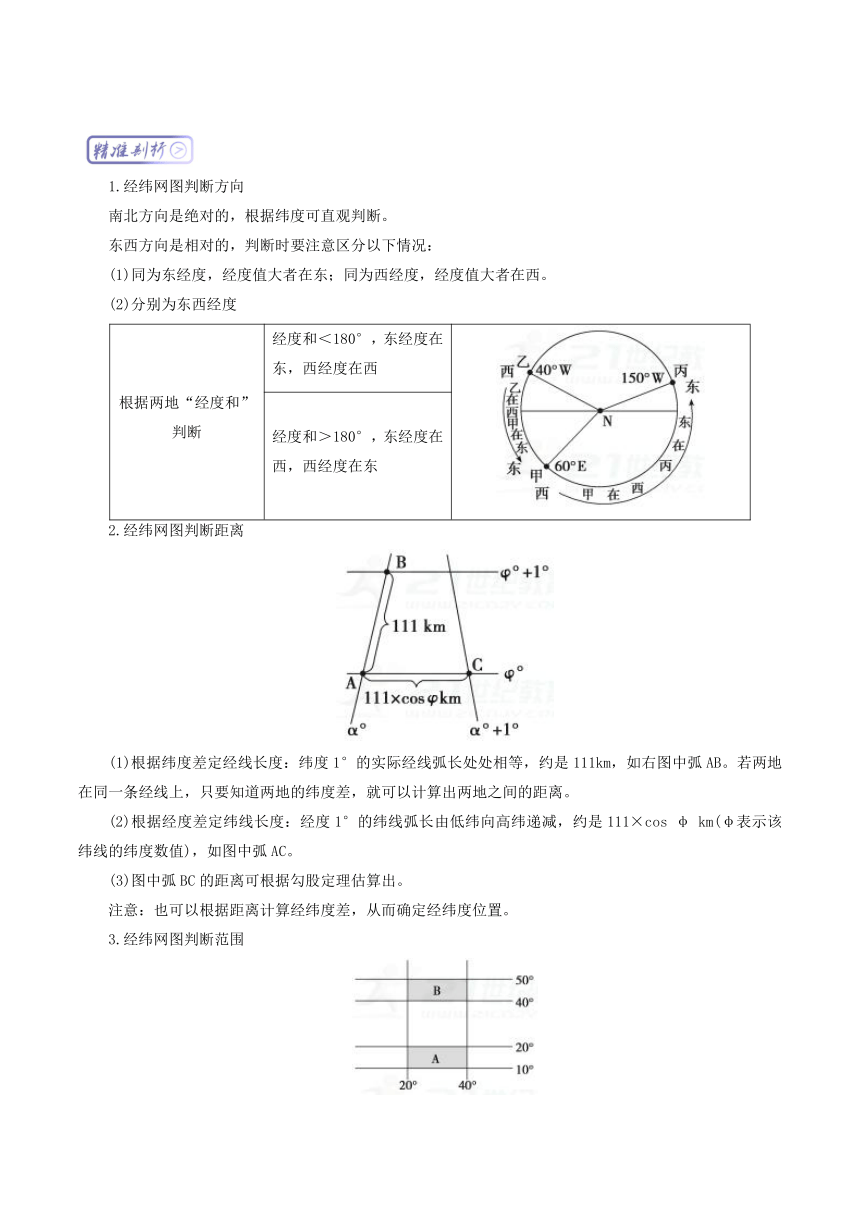

1.经纬网图判断方向
南北方向是绝对的，根据纬度可直观判断。
东西方向是相对的，判断时要注意区分以下情况：
(1)同为东经度，经度值大者在东；同为西经度，经度值大者在西。
(2)分别为东西经度
根据两地“经度和”判断
经度和＜180°，东经度在东，西经度在西
经度和＞180°，东经度在西，西经度在东
2.经纬网图判断距离
(1)根据纬度差定经线长度：纬度1°的实际经线弧长处处相等，约是111km，如右图中弧AB。若两地在同一条经线上，只要知道两地的纬度差，就可以计算出两地之间的距离。
(2)根据经度差定纬线长度：经度1°的纬线弧长由低纬向高纬递减，约是111×cos φ km(φ表示该纬线的纬度数值)，如图中弧AC。
(3)图中弧BC的距离可根据勾股定理估算出。
注意：也可以根据距离计算经纬度差，从而确定经纬度位置。
3.经纬网图判断范围

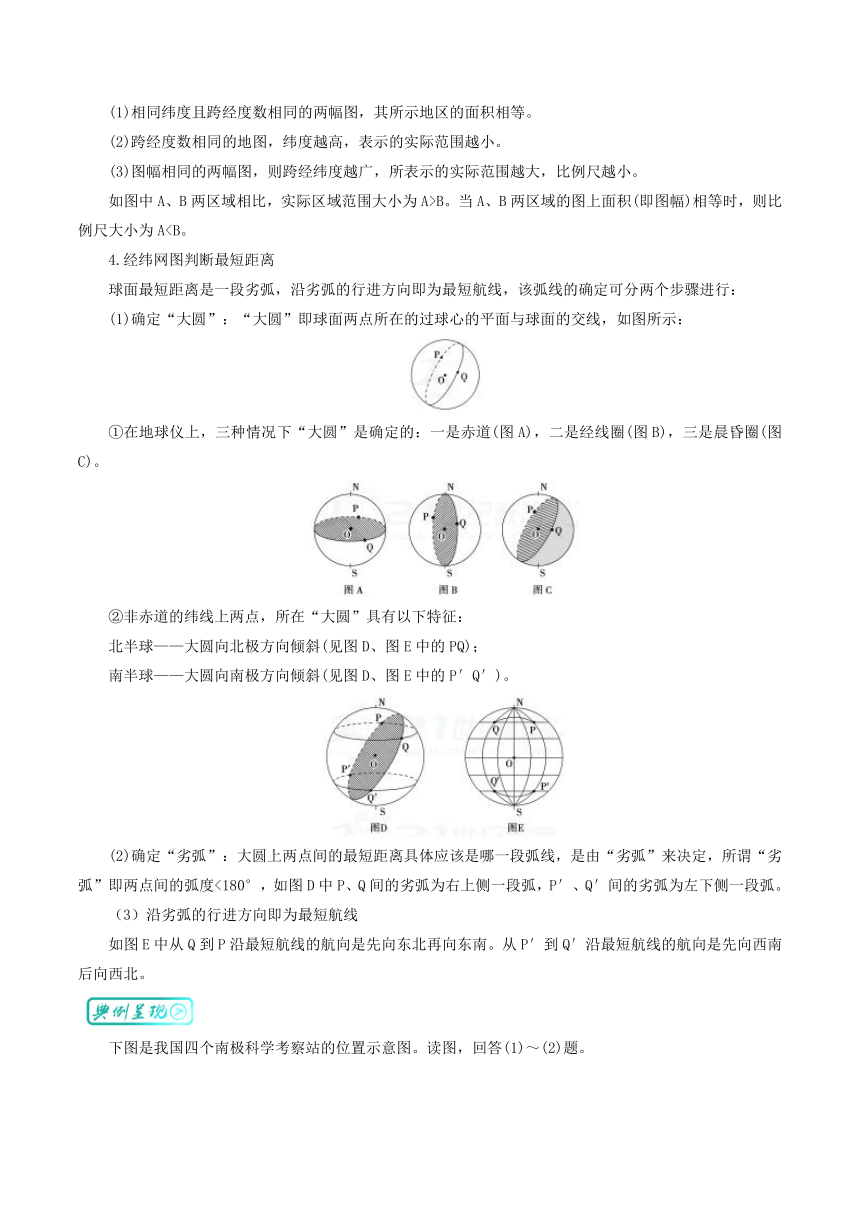

(1)相同纬度且跨经度数相同的两幅图，其所示地区的面积相等。
(2)跨经度数相同的地图，纬度越高，表示的实际范围越小。
(3)图幅相同的两幅图，则跨经纬度越广，所表示的实际范围越大，比例尺越小。
如图中A、B两区域相比，实际区域范围大小为A>B。当A、B两区域的图上面积(即图幅)相等时，则比例尺大小为A4.经纬网图判断最短距离
球面最短距离是一段劣弧，沿劣弧的行进方向即为最短航线，该弧线的确定可分两个步骤进行：
(1)确定“大圆”：“大圆”即球面两点所在的过球心的平面与球面的交线，如图所示：
①在地球仪上，三种情况下“大圆”是确定的：一是赤道(图A)，二是经线圈(图B)，三是晨昏圈(图C)。
②非赤道的纬线上两点，所在“大圆”具有以下特征：
北半球——大圆向北极方向倾斜(见图D、图E中的PQ)；
南半球——大圆向南极方向倾斜(见图D、图E中的P′Q′)。
(2)确定“劣弧”：大圆上两点间的最短距离具体应该是哪一段弧线，是由“劣弧”来决定，所谓“劣弧”即两点间的弧度<180°，如图D中P、Q间的劣弧为右上侧一段弧，P′、Q′间的劣弧为左下侧一段弧。
（3）沿劣弧的行进方向即为最短航线
如图E中从Q到P沿最短航线的航向是先向东北再向东南。从P′到Q′沿最短航线的航向是先向西南后向西北。
下图是我国四个南极科学考察站的位置示意图。读图，回答(1)～(2)题。
(1)泰山站与昆仑站的直线距离最接近(　　)
A．600千米 B．720千米 C．110千米 D．1 100千米
(2)假若一架直升机执行科考任务，从长城站起飞，沿最短航线飞行到泰山站，则飞行方向是(　　)
A．一直向东北 B．一直向西北
C．先向东南后向东北 D．先向西南后向东北
【答案】(1)B　(2)C
2015年11月7日，中国第32次南极科学考察队乘“雪龙”号破冰船从上海出发，途经弗里曼特尔(32.1°S，115.8°E)、中山站(69.4°S,76.4°E)、长城站(62.2°S，58.9°W)和蓬塔(53.1°S,70.9°W)，这是“雪龙”号的第二次环南极航行。读“‘雪龙’号环南极航行线路图”，完成1～2题。
1．长城站位于中山站的(　　)
A．东北 B．西北 C．东南 D．西南
2．弗里曼特尔到蓬塔的最短距离约为(　　)
A．2 300千米 B．6 300千米
C．10 500千米 D．15 500千米
【答案】1．B　2.C　
3．南部苏丹已正式从苏丹分离，成立南苏丹共和国。读图完成下列问题。
(1)南苏丹首都朱巴位于北京(40°N,116°E)的________方向。
(2)若一架飞机沿最短飞行路线从②地飞往①地，其飞行方向是________。
(3)甲、乙两幅图相比较，比例尺较大的是图________；若图甲中②地和③地的图上距离为2.22厘米，则图甲的比例尺约为________(数字式)。
(4)结合图中信息，描述南苏丹的地理位置特点。
【答案】(1)西南
(2)先向东北，后向东南
(3)乙　1∶300 000 000
(4)位于东半球、北半球；地处热带(低纬)地区；位于内陆(不临海)；位于非洲东北部；陆上邻国较多。
【解析】第(1)题，南苏丹首都朱巴大致位于(6°N,32°E)，结合经纬度位置可知，其位于北京的西南方向。第(2)题，①②同位于60°N纬线上，其最短飞行线路是按照过这两点和地心确定的平面与地面相割而成大圆的劣弧飞行。第(3)题，乙图表达地理事物详细，比例尺较大；②③两地的实际距离为60×111千米，结合图上距离可以计算出其比例尺。第(4)题，从经纬度位置、海陆位置及其与其他地理事物的相对位置进行说明。
每道试题4分，共24分
读“地球表面某区域的经纬网示意图”，回答1～3题。
1．M、N两点间的实际距离约是(　　)
A．4 440千米 B．3 330千米 C．2 220千米 D．1 820千米
2．若一架飞机从M点起飞，沿最短的航线到达N点，则飞机飞行的方向为(　　)
A．一直向东 B．先向东北再向东南
C．一直向西 D．先向东南再向东北
3．与M点关于地心对称的点的坐标为(　　)
A．(60°N,80°E) B．(60°S,100°E) C．(30°S,100°E) D．(60°S,80°W)
【答案】1．C　2.B　3.B　
4．下图中戈达瓦里河河口与高韦里河河口的直线距离约为(　　)
A． 700 km B．70 km C．1 000 km D．100 km
【答案】4．A　
【解析】由图可知，两河口的直线距离约为6个纬度差的距离，与700 km最接近。
读“经纬网图”，回答5～6题。
5．设A、B两地和B、C两地之间的最短距离分别为L1和L2，则(　　)
A．L1和L2相等 B．L1约为L2的一半
C．L2约为L1的1.5倍 D．L1约为L2的2倍
6．若飞机从图中D点飞往B点，沿最短航线飞行，其方向是(　　)
A．一直向东 B．一直向西
C．先向东南，再向东北 D．先向西南，再向西北
【答案】5．A　6.C　
