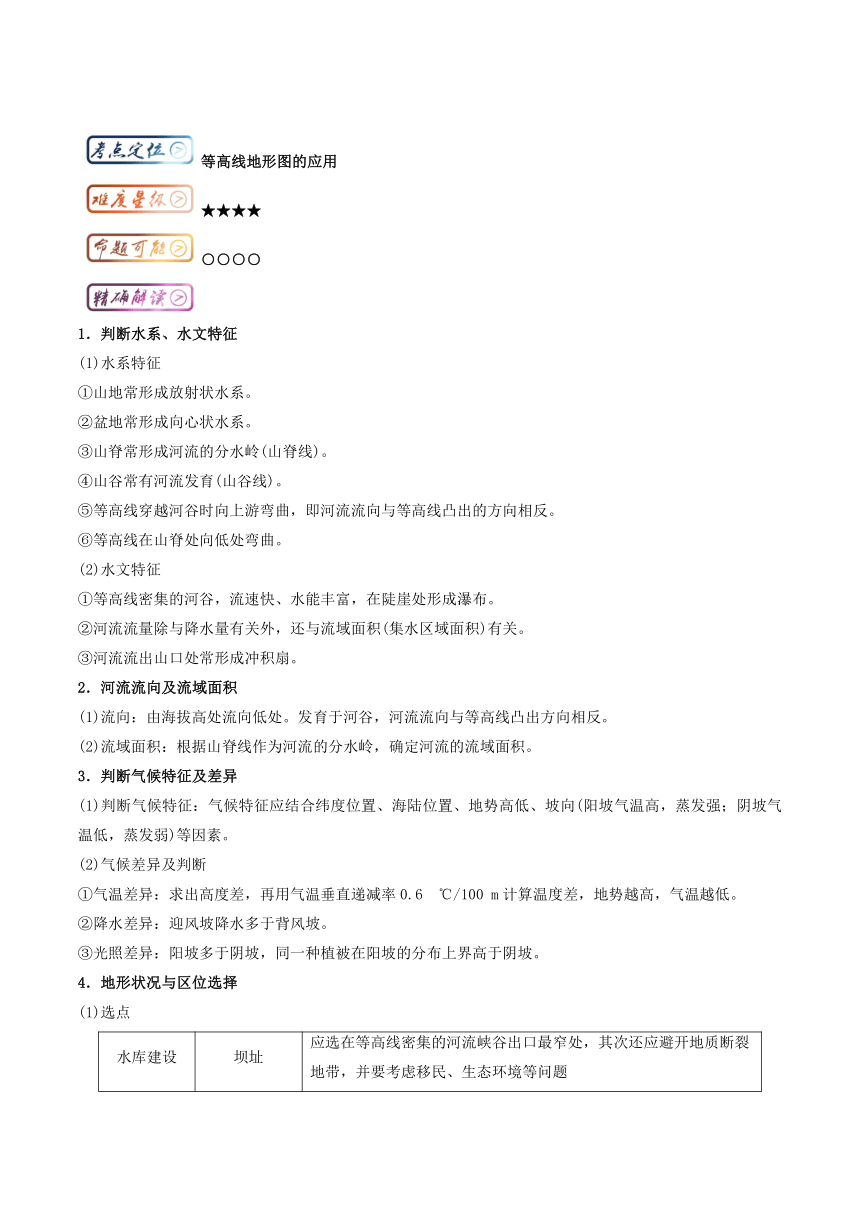

等高线地形图的应用
★★★★
○○○○
1．判断水系、水文特征
(1)水系特征
①山地常形成放射状水系。
②盆地常形成向心状水系。
③山脊常形成河流的分水岭(山脊线)。
④山谷常有河流发育(山谷线)。
⑤等高线穿越河谷时向上游弯曲，即河流流向与等高线凸出的方向相反。
⑥等高线在山脊处向低处弯曲。
(2)水文特征
①等高线密集的河谷，流速快、水能丰富，在陡崖处形成瀑布。
②河流流量除与降水量有关外，还与流域面积(集水区域面积)有关。
③河流流出山口处常形成冲积扇。
2．河流流向及流域面积
(1)流向：由海拔高处流向低处。发育于河谷，河流流向与等高线凸出方向相反。
(2)流域面积：根据山脊线作为河流的分水岭，确定河流的流域面积。
3．判断气候特征及差异
(1)判断气候特征：气候特征应结合纬度位置、海陆位置、地势高低、坡向(阳坡气温高，蒸发强；阴坡气温低，蒸发弱)等因素。
(2)气候差异及判断
①气温差异：求出高度差，再用气温垂直递减率0.6 ℃/100 m计算温度差，地势越高，气温越低。
②降水差异：迎风坡降水多于背风坡。
③光照差异：阳坡多于阴坡，同一种植被在阳坡的分布上界高于阴坡。
4．地形状况与区位选择
(1)选点
水库建设
坝址
应选在等高线密集的河流峡谷出口最窄处，其次还应避开地质断裂地带，并要考虑移民、生态环境等问题

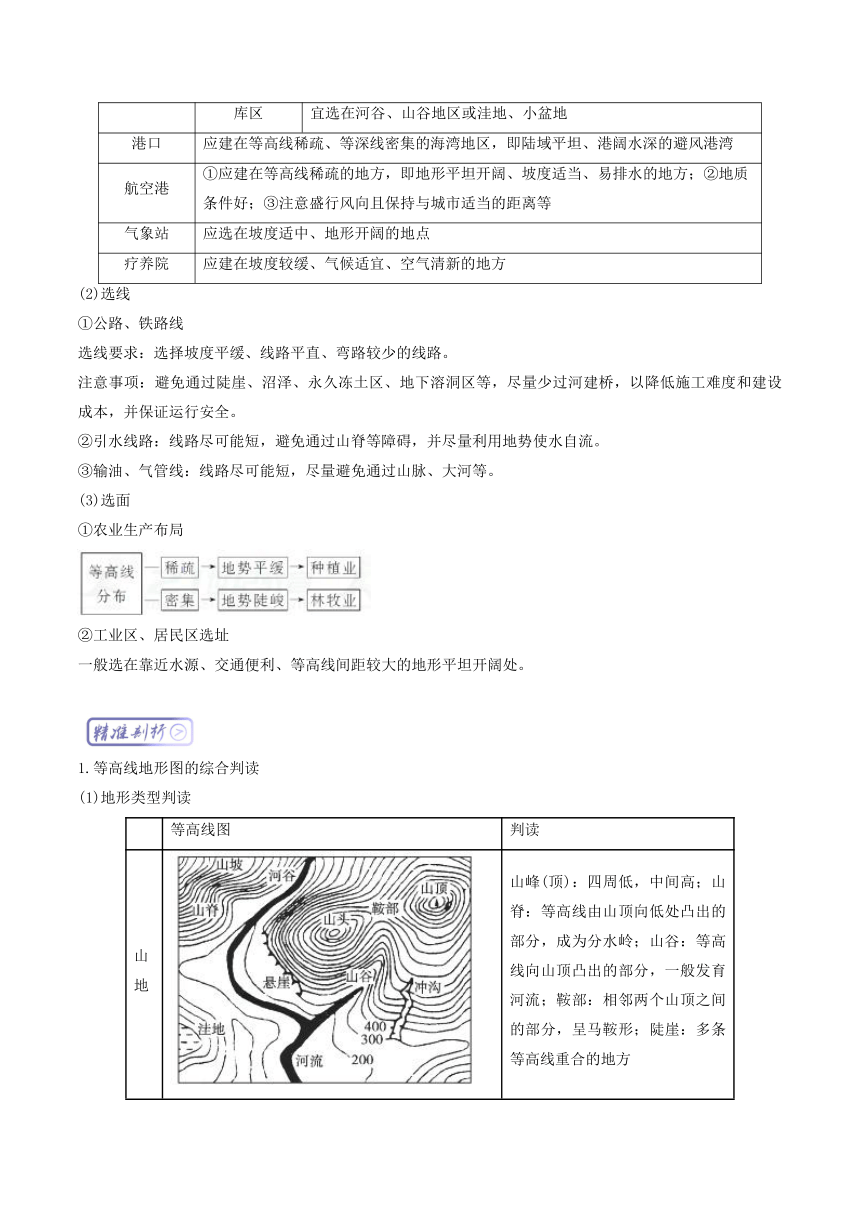

库区
宜选在河谷、山谷地区或洼地、小盆地
港口
应建在等高线稀疏、等深线密集的海湾地区，即陆域平坦、港阔水深的避风港湾
航空港
①应建在等高线稀疏的地方，即地形平坦开阔、坡度适当、易排水的地方；②地质条件好；③注意盛行风向且保持与城市适当的距离等
气象站
应选在坡度适中、地形开阔的地点
疗养院
应建在坡度较缓、气候适宜、空气清新的地方
(2)选线
①公路、铁路线
选线要求：选择坡度平缓、线路平直、弯路较少的线路。
注意事项：避免通过陡崖、沼泽、永久冻土区、地下溶洞区等，尽量少过河建桥，以降低施工难度和建设成本，并保证运行安全。
②引水线路：线路尽可能短，避免通过山脊等障碍，并尽量利用地势使水自流。
③输油、气管线：线路尽可能短，尽量避免通过山脉、大河等。
(3)选面
①农业生产布局
②工业区、居民区选址
一般选在靠近水源、交通便利、等高线间距较大的地形平坦开阔处。
1.等高线地形图的综合判读
(1)地形类型判读
等高线图
判读
山地
山峰(顶)：四周低，中间高；山脊：等高线由山顶向低处凸出的部分，成为分水岭；山谷：等高线向山顶凸出的部分，一般发育河流；鞍部：相邻两个山顶之间的部分，呈马鞍形；陡崖：多条等高线重合的地方

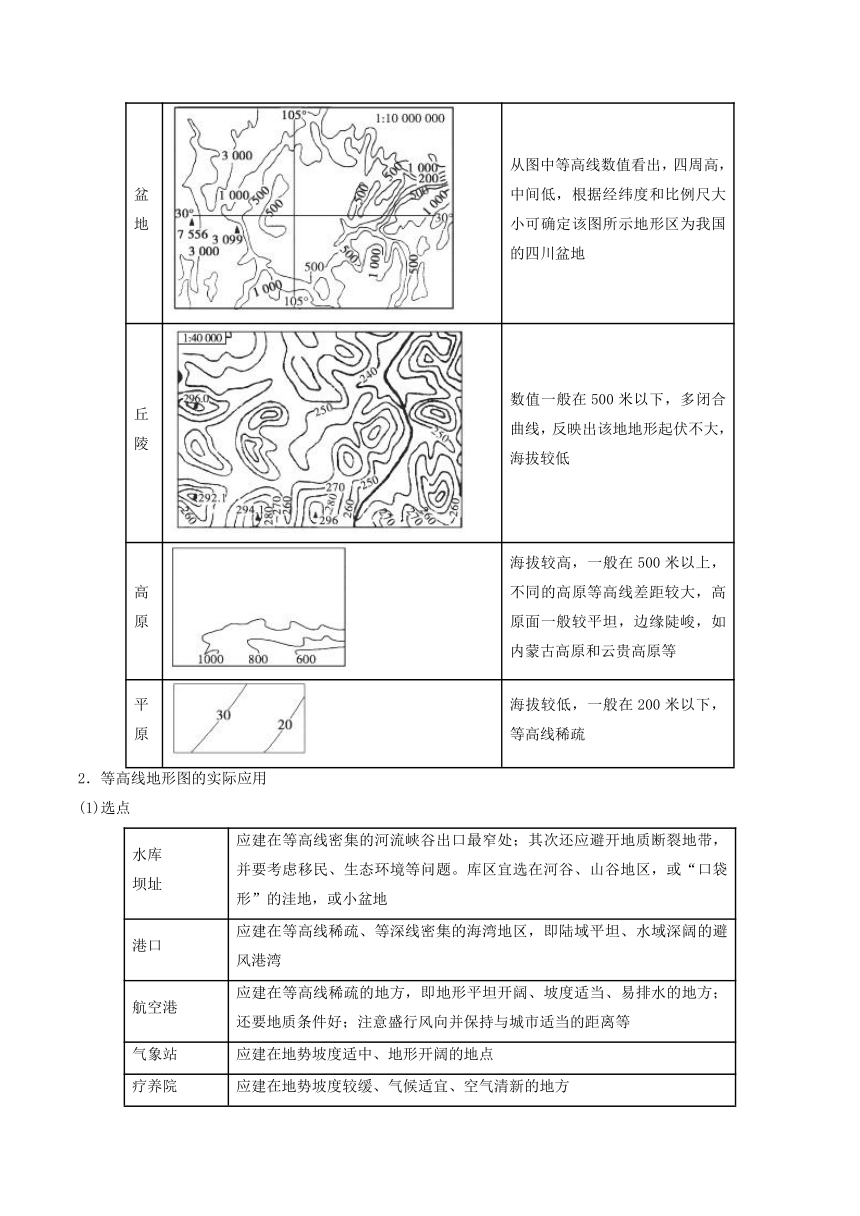

盆地
从图中等高线数值看出，四周高，中间低，根据经纬度和比例尺大小可确定该图所示地形区为我国的四川盆地
丘陵
数值一般在500米以下，多闭合曲线，反映出该地地形起伏不大，海拔较低
高原
海拔较高，一般在500米以上，不同的高原等高线差距较大，高原面一般较平坦，边缘陡峻，如内蒙古高原和云贵高原等
平原
海拔较低，一般在200米以下，等高线稀疏
2．等高线地形图的实际应用
(1)选点
水库
坝址
应建在等高线密集的河流峡谷出口最窄处；其次还应避开地质断裂地带，并要考虑移民、生态环境等问题。库区宜选在河谷、山谷地区，或“口袋形”的洼地，或小盆地
港口
应建在等高线稀疏、等深线密集的海湾地区，即陆域平坦、水域深阔的避风港湾
航空港
应建在等高线稀疏的地方，即地形平坦开阔、坡度适当、易排水的地方；还要地质条件好；注意盛行风向并保持与城市适当的距离等
气象站
应建在地势坡度适中、地形开阔的地点
疗养院
应建在地势坡度较缓、气候适宜、空气清新的地方

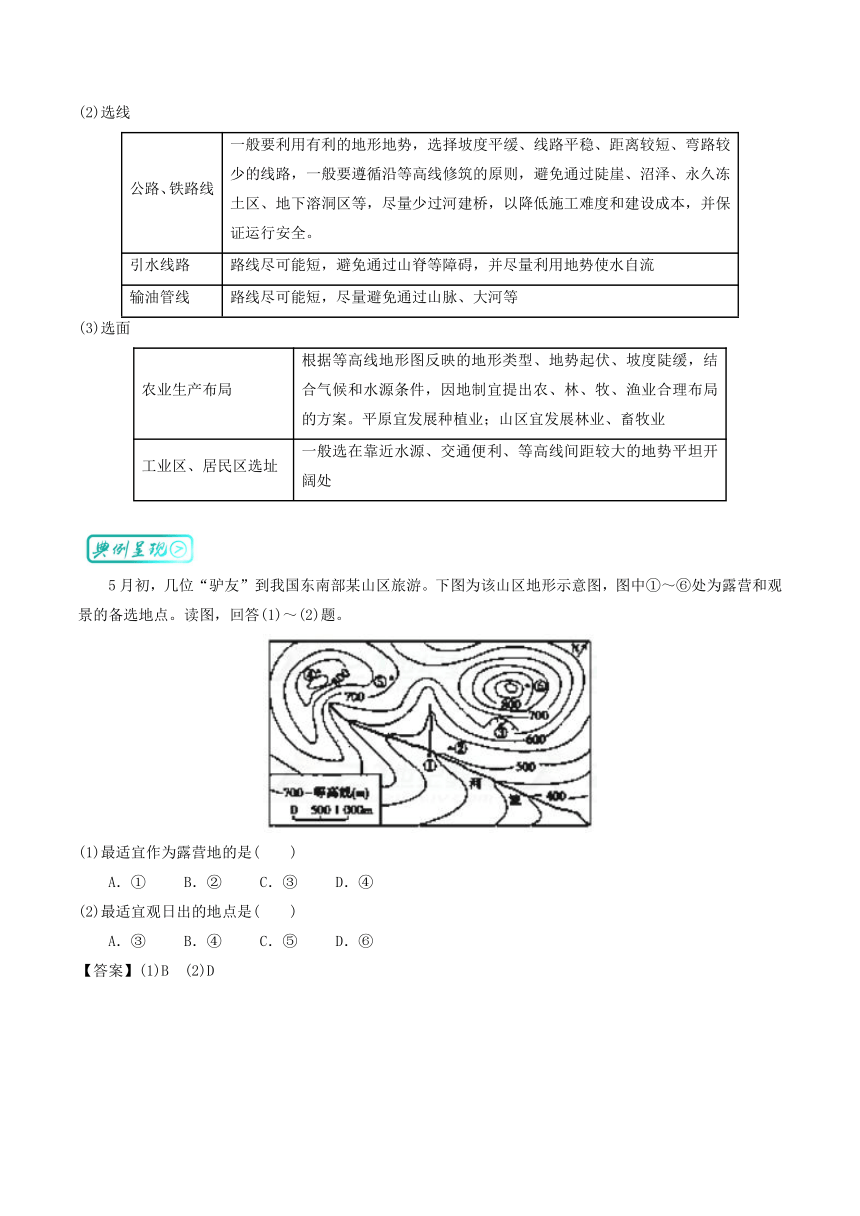

(2)选线
公路、铁路线
一般要利用有利的地形地势，选择坡度平缓、线路平稳、距离较短、弯路较少的线路，一般要遵循沿等高线修筑的原则，避免通过陡崖、沼泽、永久冻土区、地下溶洞区等，尽量少过河建桥，以降低施工难度和建设成本，并保证运行安全。
引水线路
路线尽可能短，避免通过山脊等障碍，并尽量利用地势使水自流
输油管线
路线尽可能短，尽量避免通过山脉、大河等
(3)选面
农业生产布局
根据等高线地形图反映的地形类型、地势起伏、坡度陡缓，结合气候和水源条件，因地制宜提出农、林、牧、渔业合理布局的方案。平原宜发展种植业；山区宜发展林业、畜牧业
工业区、居民区选址
一般选在靠近水源、交通便利、等高线间距较大的地势平坦开阔处
5月初，几位“驴友”到我国东南部某山区旅游。下图为该山区地形示意图，图中①～⑥处为露营和观景的备选地点。读图，回答(1)～(2)题。
(1)最适宜作为露营地的是(　　)
A．①　　 B．② C．③ D．④
(2)最适宜观日出的地点是(　　)
A．③ B．④ C．⑤ D．⑥
【答案】(1)B　(2)D
下图示意华北某地区等高线分布状况。读图，完成1～3题。
1．图中a、b、c、d四处村落冬季采光较好、气温较高的是(　　)
A．a B．b C．c D．d
2．下列河段最利于泥沙沉积的是(　　)
A．①—②河段 B．②—③河段 C．③—④河段 D．④—⑤河段
3．图中陡崖(　　)
A．最大相对高度可能为120米 B．底部海拔可能为11米
C．易形成落差较大的瀑布 D．下方地势平坦，适合布局交通线
【答案】1.A　2.A　3.B
【解析】第1题，结合图中等高线和指向标可判断出a位于山地的阳(南)坡，冬季采光较好；a位于山脊的东侧，受冬季风的影响最小。b位于西侧山坡上，光照较差，受冬季风影响大，气温较低；c位于山顶，海拔高，受冬季风影响大，气温低；d位于北侧山脊上，受冬季风影响大，海拔较高，气温低。
第2题，①—②河段位于河口地区，地势低平，河道弯曲，水流最缓慢，最利于泥沙沉积。
第3题，根据图中陡崖处有三条等高线重合，等高距为30米，底部海拔在0～30米之间等信息，可知陡崖的最大相对高度小于120米；底部海拔有可能为11米；陡崖位于山脊附近，没有河流发育，不能形成瀑布；陡崖处多滑坡、崩塌等地质灾害，下方不宜建设交通线。
每道试题4分，共36分
下图为“中国南方某区域等高线地形图”。读图，回答下列问题。
1．甲河流ab段流向为
A. 自东南向西北 B. 自东北向西南 C. 自西北向东南 D. 自西南向东北
2．甲乙河流之间的四条小路中，起伏最小的是
A. ① B. ② C. ③ D. ④
【答案】1．A 2．C
5月初，几位“驴友到我国东南部某山区旅游。下图为该山区地形示意图,图中①—⑥处为露营和观景的备选地点。读图回答3-4题。
3．最适宜作为露营地的是（ ）
A. ① B. ② C. ③ D. ④
4．最适宜观日出的地点是（ ）
A. ③ B. ④ C. ⑤ D. ⑥
【答案】3．B 4．D
读等高线地形图，完成5-6题。
5．图中隧道
A. 穿过等高线密集区，选线不合理 B. 隧道大致呈东北—西南走向
C. 出入口受地质灾害影响较大 D. 应建成“之”字形，以减小坡度
6．图中M、N、P、Q四点高差最大的一组是
A. MN B. PQ C. MQ D. NP
【答案】5．C 6．C
【解析】
5．图示隧道穿过地形区为鞍部，为减小坡度而修建隧道，布局合理；隧道大致呈西北—东南走向；结合图中经纬度位置，可判断出该地位于我国西南地区，出入口处坡度陡，受地质灾害影响较大，C正确。
6．结合图中等高线数值可读出，P点和Q点海拔为200米到300米之间，N点海拔为300米到400米之间，M点海拔为600米到700米之间，高差最大的一组是MQ，C正确。
读某地区等高线（单位：米）示意图，完成7-9题。
7．图示区域最高处与乙村的高差可能为
A．600 米 B．900 米 C．1000 米 D．1200 米
8．下列地点位于①处视野范围的是
A．③镇、乙村 B．Ⅰ山山顶、②镇
C．④镇、Ⅱ山山顶 D．甲村、Ⅰ山山顶
9．为了将⑤地的铁矿运到③镇附近加工出口，图中M、N、P、Q四条公路线设计合理的是
A．M线 B．N线 C．P线 D．Q线
【答案】7．B 8．D 9．B
【解析】
9．为了将⑤地的铁矿运到③镇附近加工出口，图中M、N、P、Q四条公路线中的N线与等高线大致平行，线路相对较短，是最合理的线路。
