地形剖面图的判读与绘制
★★★
○○○

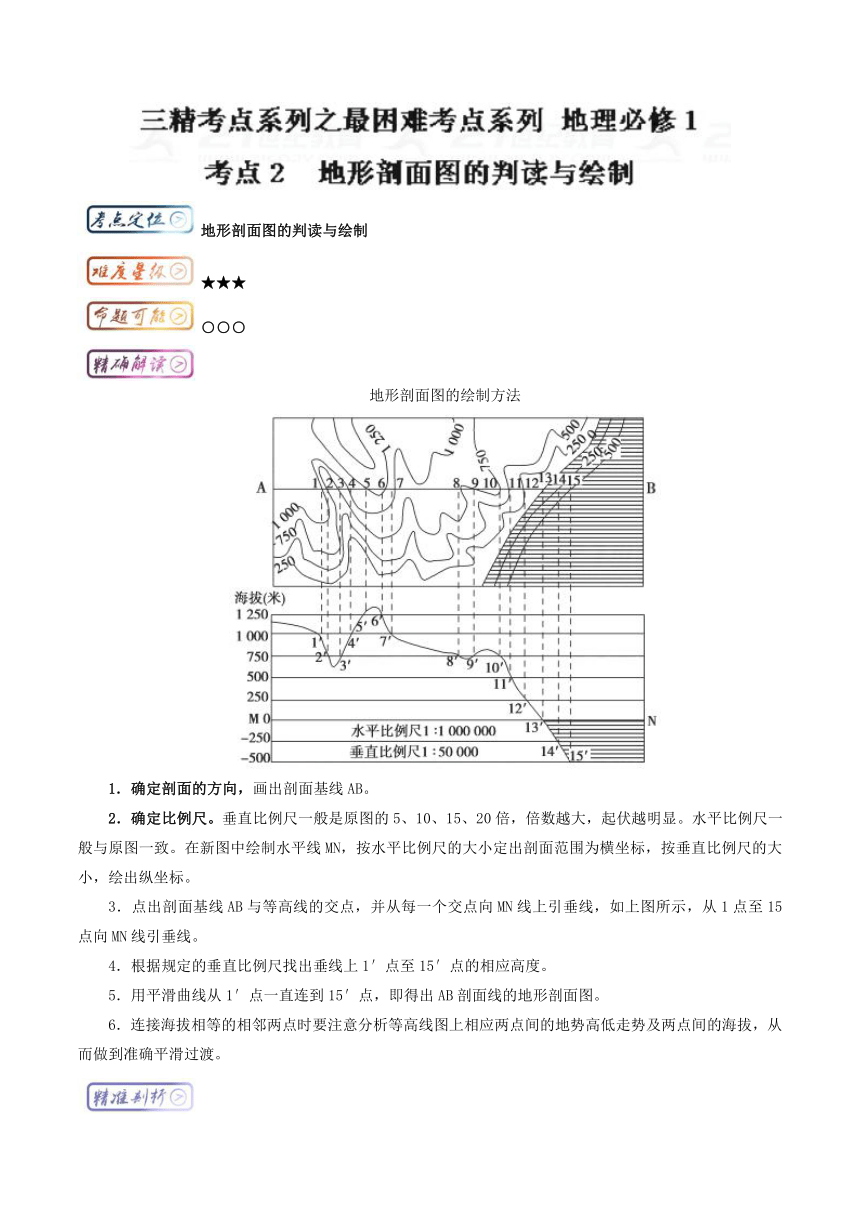

地形剖面图的绘制方法
1．确定剖面的方向，画出剖面基线AB。
2．确定比例尺。垂直比例尺一般是原图的5、10、15、20倍，倍数越大，起伏越明显。水平比例尺一般与原图一致。在新图中绘制水平线MN，按水平比例尺的大小定出剖面范围为横坐标，按垂直比例尺的大小，绘出纵坐标。
3．点出剖面基线AB与等高线的交点，并从每一个交点向MN线上引垂线，如上图所示，从1点至15点向MN线引垂线。
4．根据规定的垂直比例尺找出垂线上1′点至15′点的相应高度。
5．用平滑曲线从1′点一直连到15′点，即得出AB剖面线的地形剖面图。
6．连接海拔相等的相邻两点时要注意分析等高线图上相应两点间的地势高低走势及两点间的海拔，从而做到准确平滑过渡。

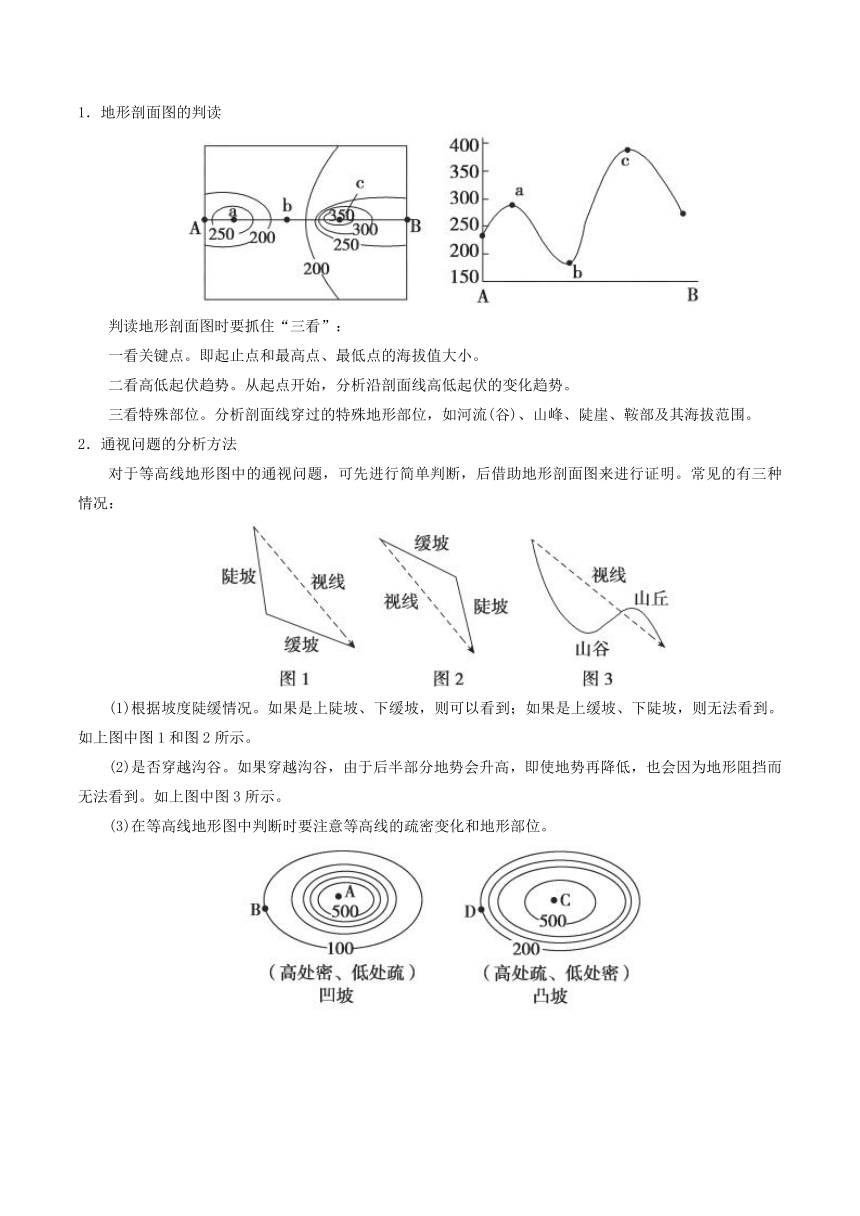

1．地形剖面图的判读
判读地形剖面图时要抓住“三看”：
一看关键点。即起止点和最高点、最低点的海拔值大小。
二看高低起伏趋势。从起点开始，分析沿剖面线高低起伏的变化趋势。
三看特殊部位。分析剖面线穿过的特殊地形部位，如河流(谷)、山峰、陡崖、鞍部及其海拔范围。
2．通视问题的分析方法
对于等高线地形图中的通视问题，可先进行简单判断，后借助地形剖面图来进行证明。常见的有三种情况：
(1)根据坡度陡缓情况。如果是上陡坡、下缓坡，则可以看到；如果是上缓坡、下陡坡，则无法看到。如上图中图1和图2所示。
(2)是否穿越沟谷。如果穿越沟谷，由于后半部分地势会升高，即使地势再降低，也会因为地形阻挡而无法看到。如上图中图3所示。
(3)在等高线地形图中判断时要注意等高线的疏密变化和地形部位。

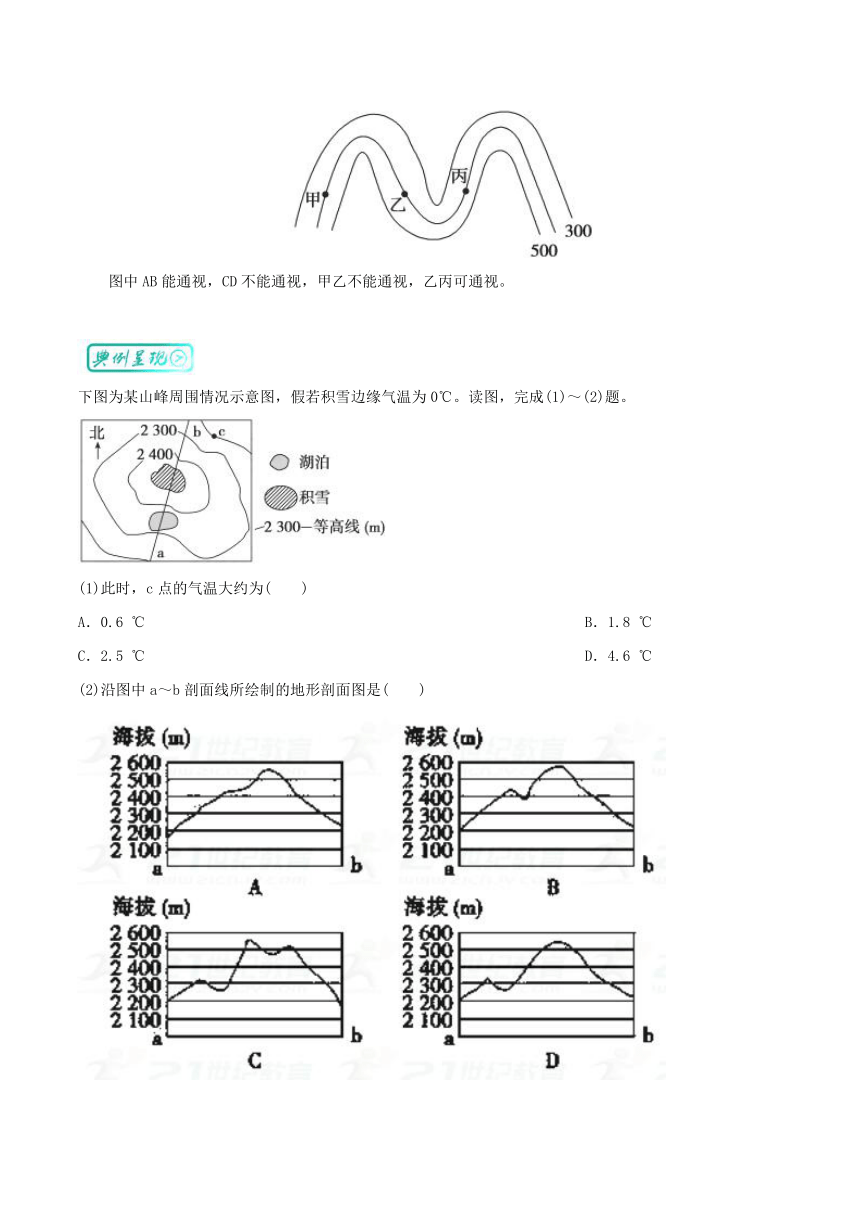

图中AB能通视，CD不能通视，甲乙不能通视，乙丙可通视。
下图为某山峰周围情况示意图，假若积雪边缘气温为0℃。读图，完成(1)～(2)题。
(1)此时，c点的气温大约为(　　)
A．0.6 ℃　　　　　　 B．1.8 ℃
C．2.5 ℃ D．4.6 ℃
(2)沿图中a～b剖面线所绘制的地形剖面图是(　　)
【答案】(1)B　(2)D
【精细解读】第(1)题，图中积雪线海拔为2 500 m，气温为0 ℃，c点海拔为2 200 m，根据气温垂直递减率0.6 ℃/100 m计算，c点气温应是1.8 ℃。第(2)题，山顶海拔应在2 500～2 600 m之间，湖泊海拔在2 200～2 300 m之间，a地海拔为2 200 m，b地海拔小于2 300 m、大于2 200 m，由此可知D图正确。
1.某矿物形成于上地幔软流层，后随岩浆活动到达地表。人们在下图所示古火山的岩浆岩及河滩泥沙中均发现了该矿物。读图文材料，回答下题。
剖面图中绘制的火山坡度，与实际的火山坡度相比(　　)
A．变陡了　　　　　 B．变缓了
C．无变化 D．无法判断
【答案】A
读某风景区等高线图，完成2～3题。
2．下列说法，正确的是(　　)
A．①点河流流速最快
B．②点是拍摄该风景区主峰照片的最佳地点
C．③点是观日出的最佳地点
D．④点位于⑤点的正西方向
3．下面地形剖面图是依据等高线图中的哪一剖面线绘制的(　　)
A．L1 B．L2
C．L3 D．L4
【答案】2.B　3.B
1.读某风景区等高线图，下列说法正确的是(　　)
A．①②两点的相对高度可能是75米
B．③点位于④点的正东方向
C．乙图中的地形剖面图是依据等高线图中的L1线绘制的
D．乙图中的地形剖面图是依据等高线图中的L2线绘制的
【答案】D
【解析】剖面图中最高点海拔超过1 200米，等高线地形图中等高距为25米，L1穿过区域最高处低于1 200米、L2穿过区域最高处高于1 200米，则该剖面图是依据L2绘制的，故D正确。①②两点相对高度大于25米、小于75米，则A错误；依据图中指向标可判断③点位于④点的东北方，则B错误。
下图为“某地等高线地形图(单位：米)”。读图，完成2-3题。
2.图中M—N一线(　　)
A．高差最大达300米 B．海拔最低处为30米
C．经过两个鞍部 D．丙处为谷地
3.在甲、乙、丙、丁四处观察，正确的判断是(　　)
A．甲处能看到乙处 B．乙处能看到丙处
C．丁处能看到丙处 D．甲处能看到丁处
【答案】2.D　3.B
读“某地区等高线示意图”(单位：m)和地形剖面图(单位：m)，回答下列问题。
4.左图中剖面线AB和MN的交点在右侧两剖面图上所对应的位置分别是(　　)
A．①和③ B．②和③
C．①和④ D．②和④
5.若该区位于一拟建水库的库区内，当最高蓄水位达海拔150米时，图示范围内将出现(　　)
A．一个岛 B．两个岛
C．三个岛 D．无岛
【答案】4.D　5.D
