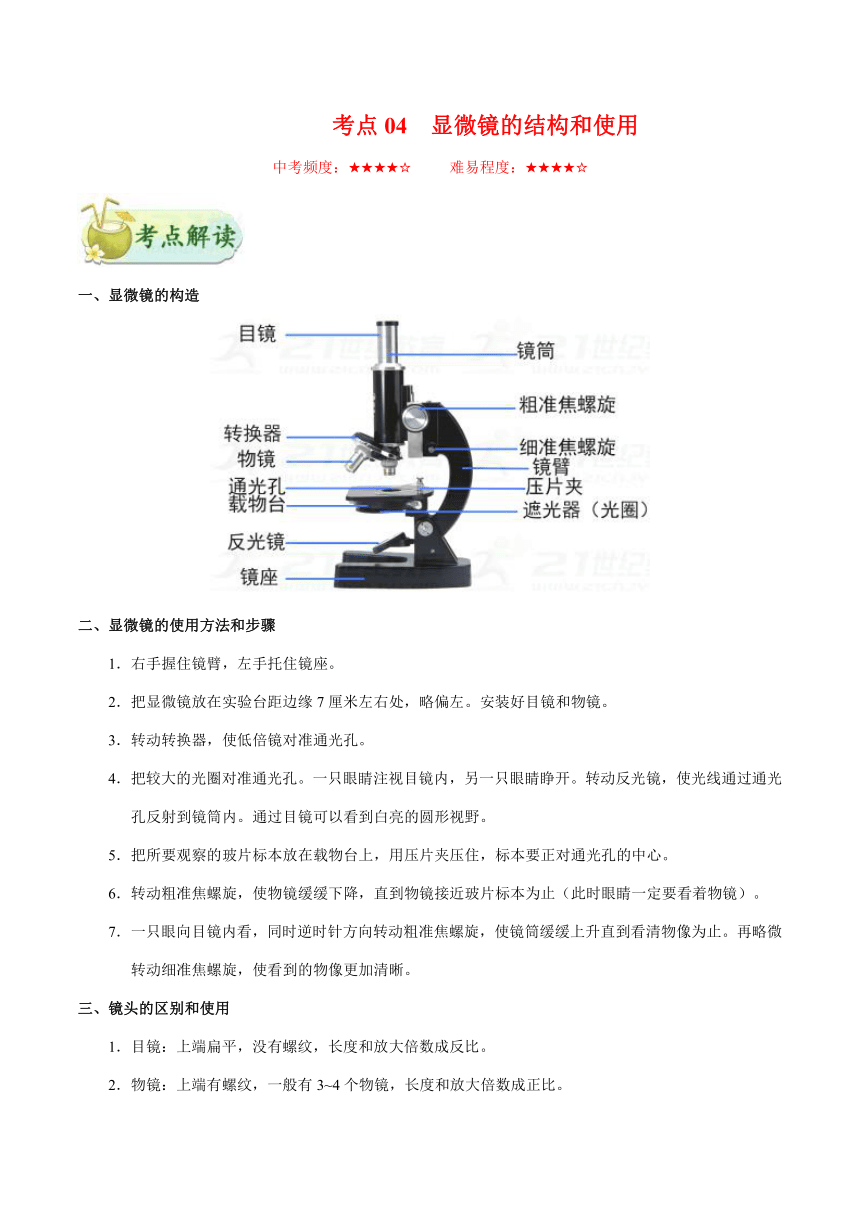

考点04 显微镜的结构和使用
中考频度：★★★★☆ 难易程度：★★★★☆
一、显微镜的构造
二、显微镜的使用方法和步骤
1．右手握住镜臂，左手托住镜座。
2．把显微镜放在实验台距边缘7厘米左右处，略偏左。安装好目镜和物镜。
3．转动转换器，使低倍镜对准通光孔。
4．把较大的光圈对准通光孔。一只眼睛注视目镜内，另一只眼睛睁开。转动反光镜，使光线通过通光孔反射到镜筒内。通过目镜可以看到白亮的圆形视野。
5．把所要观察的玻片标本放在载物台上，用压片夹压住，标本要正对通光孔的中心。
6．转动粗准焦螺旋，使物镜缓缓下降，直到物镜接近玻片标本为止（此时眼睛一定要看着物镜）。
7．一只眼向目镜内看，同时逆时针方向转动粗准焦螺旋，使镜筒缓缓上升直到看清物像为止。再略微转动细准焦螺旋，使看到的物像更加清晰。
三、镜头的区别和使用
1．目镜：上端扁平，没有螺纹，长度和放大倍数成反比。
2．物镜：上端有螺纹，一般有3~4个物镜，长度和放大倍数成正比。

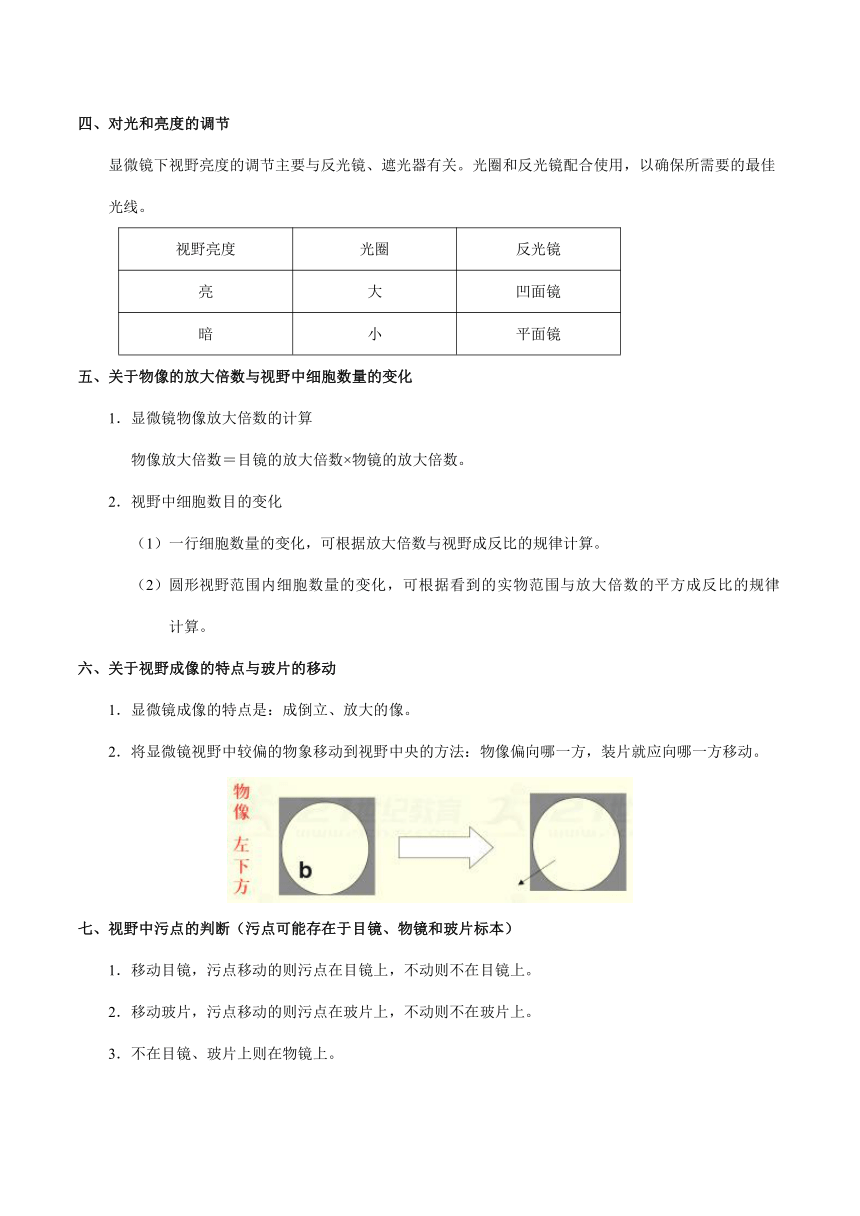

四、对光和亮度的调节
显微镜下视野亮度的调节主要与反光镜、遮光器有关。光圈和反光镜配合使用，以确保所需要的最佳光线。
视野亮度
光圈
反光镜
亮
大
凹面镜
暗
小
平面镜
五、关于物像的放大倍数与视野中细胞数量的变化
1．显微镜物像放大倍数的计算
物像放大倍数＝目镜的放大倍数×物镜的放大倍数。
2．视野中细胞数目的变化
（1）一行细胞数量的变化，可根据放大倍数与视野成反比的规律计算。
（2）圆形视野范围内细胞数量的变化，可根据看到的实物范围与放大倍数的平方成反比的规律计算。
六、关于视野成像的特点与玻片的移动
1．显微镜成像的特点是：成倒立、放大的像。
2．将显微镜视野中较偏的物象移动到视野中央的方法：物像偏向哪一方，装片就应向哪一方移动。
七、视野中污点的判断（污点可能存在于目镜、物镜和玻片标本）
1．移动目镜，污点移动的则污点在目镜上，不动则不在目镜上。
2．移动玻片，污点移动的则污点在玻片上，不动则不在玻片上。
3．不在目镜、玻片上则在物镜上。

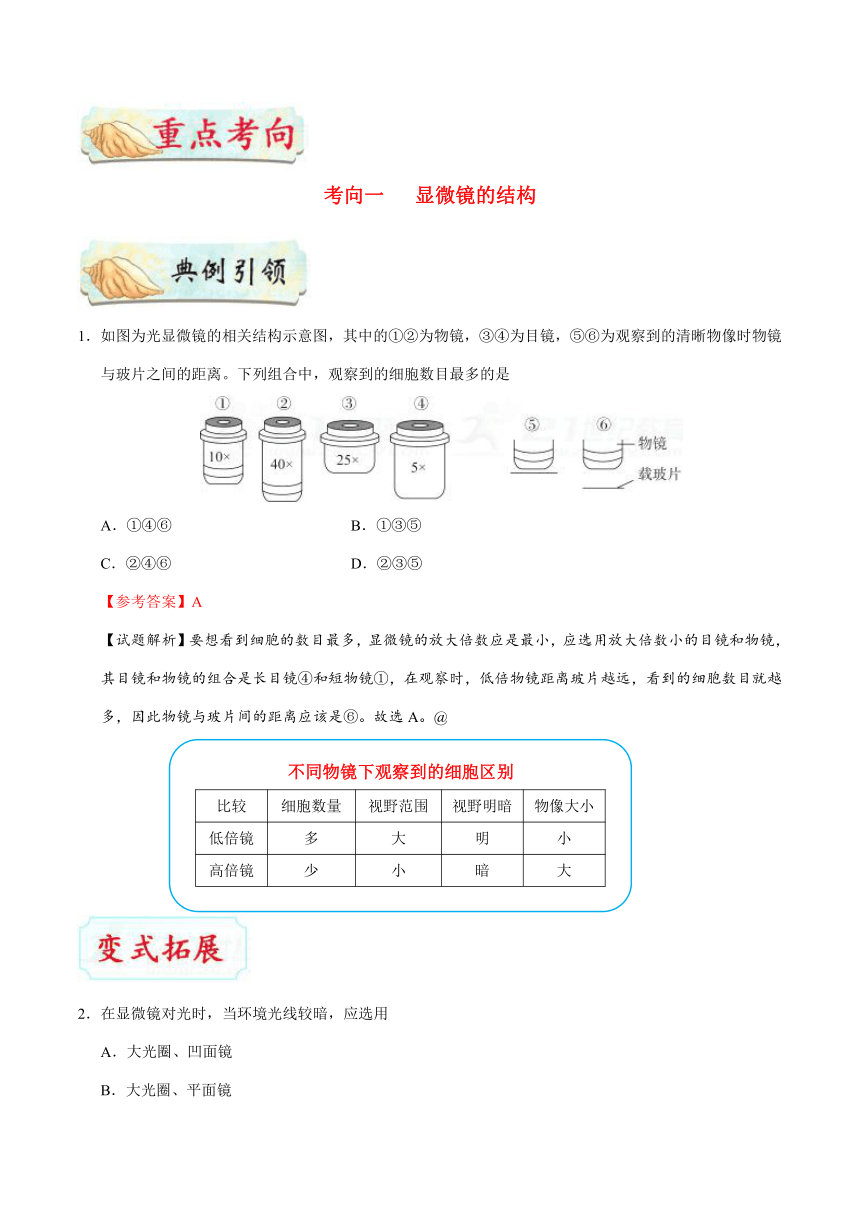

考向一 显微镜的结构
1．如图为光显微镜的相关结构示意图，其中的①②为物镜，③④为目镜，⑤⑥为观察到的清晰物像时物镜与玻片之间的距离。下列组合中，观察到的细胞数目最多的是
A．①④⑥ B．①③⑤
C．②④⑥ D．②③⑤
【参考答案】A
【试题解析】要想看到细胞的数目最多，显微镜的放大倍数应是最小，应选用放大倍数小的目镜和物镜，其目镜和物镜的组合是长目镜④和短物镜①，在观察时，低倍物镜距离玻片越远，看到的细胞数目就越多，因此物镜与玻片间的距离应该是⑥。故选A。@

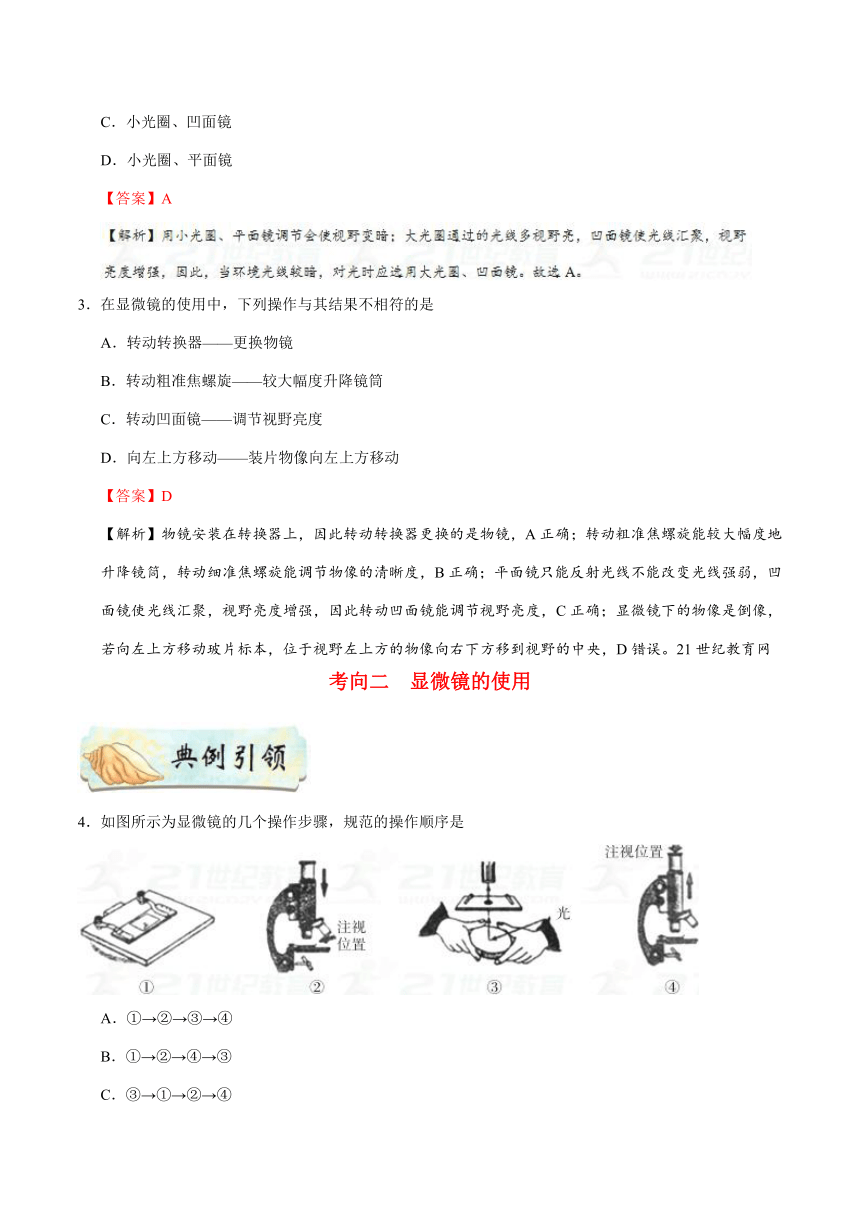

2．在显微镜对光时，当环境光线较暗，应选用
A．大光圈、凹面镜
B．大光圈、平面镜
C．小光圈、凹面镜
D．小光圈、平面镜
【答案】A
3．在显微镜的使用中，下列操作与其结果不相符的是
A．转动转换器——更换物镜
B．转动粗准焦螺旋——较大幅度升降镜筒
C．转动凹面镜——调节视野亮度
D．向左上方移动——装片物像向左上方移动
【答案】D
【解析】物镜安装在转换器上，因此转动转换器更换的是物镜，A正确；转动粗准焦螺旋能较大幅度地升降镜筒，转动细准焦螺旋能调节物像的清晰度，B正确；平面镜只能反射光线不能改变光线强弱，凹面镜使光线汇聚，视野亮度增强，因此转动凹面镜能调节视野亮度，C正确；显微镜下的物像是倒像，若向左上方移动玻片标本，位于视野左上方的物像向右下方移到视野的中央，D错误。21世纪教育网
考向二 显微镜的使用
4．如图所示为显微镜的几个操作步骤，规范的操作顺序是
A．①→②→③→④
B．①→②→④→③
C．③→①→②→④
D．③→①→④→②

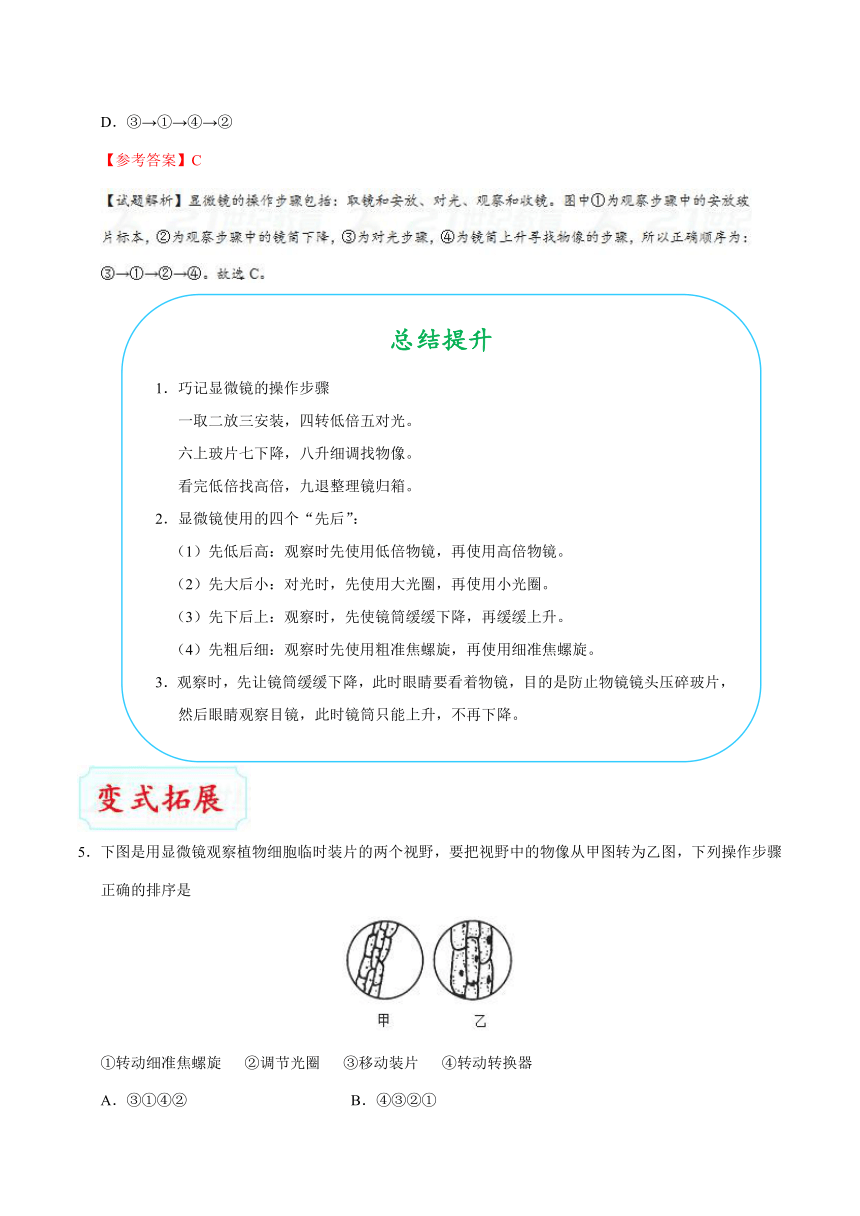

【参考答案】C

5．下图是用显微镜观察植物细胞临时装片的两个视野，要把视野中的物像从甲图转为乙图，下列操作步骤正确的排序是
①转动细准焦螺旋 ②调节光圈 ③移动装片 ④转动转换器
A．③①④② B．④③②①
C．③①②④ D．③④②①
【答案】D
考向三 显微镜的放大倍数和成像
6．用同一台显微镜观察同一标本，通过更换目镜、物镜和调节细准焦螺旋后，在视野中分别看到了下列图像。其中视野最暗的是
【参考答案】C
【试题解析】显微镜的放大倍数越大，视野就越小，进入的光线越少，视野也越暗。图C中的细胞体积最大，说明放大倍数最大，视野最暗。故选C。
7．使用光显微镜观察标本时，不同的目镜和物镜组合所观察到的效果不同。若要使视野最亮、观察到的细胞数目最多，应选择下列哪组镜头
A．①和③ B．①和④
C．②和③ D．②和④
【答案】B
1．遮光器上光圈的作用是
A．调节焦距
B．调节光的亮度
C．调节光线角度
D．调节图像清晰度
2．某同在用显微镜观察标本时，发现视野中总有污物存在，移动玻片时污物不动；换上高倍物镜，污物仍存在，那么污物在
A．玻片上 B．物镜上
C．反光镜上 D．目镜上
3．如图为显微镜下黑藻细胞的细胞质环流示意图，则实际上，黑藻细胞中叶绿体的位置和细胞质环流的方向是
A．液泡之右；顺时针
B．液泡之左；逆时针
C．液泡之右；逆时针
D．液泡之左；顺时针
4．图中图甲是一组目镜标有5×和10×字样，物镜标有10×和40×字样的镜头。图乙是在图甲中选用的一组能放大50倍的镜头组合所观察到的保卫细胞图像，欲将图乙视野中处于下方的保卫细胞移至视野中央放大200倍观察，下列操作错误的是
A．将装片向下方移动，直下方的保卫细胞位于视野正中央
B．目镜不需要换，转动转换器将物镜换成镜头③
C．将显微镜的光圈调小，反光镜调成平面镜
D．换成高倍物镜后，如果视野模糊，应调节细准焦螺旋
5．观察同一材料的同一部位时，高倍物镜与低倍物镜相比，其
A．物像小、视野亮，看到的细胞数目多
B．物像小、视野暗，看到的细胞数目少
C．物像大、视野暗，看到的细胞数目少
D．物像大、视野亮，看到的细胞数目多
6．用下列四台显微镜观察洋葱表皮细胞，视野中细胞数目最少的是哪台显微镜
显微镜
目镜×
物镜×
A
5
10
B
8
10
C
10
40
D
15
40
A．A B．B
C．C D．D
7．某同用低倍镜观察到根尖分生区细胞的清晰物像，这时如果转动转换器改用高倍镜观察，下列情况一般不会出现的是
A．视野内的细胞变少了，变大了
B．视野变亮了
C．物像变模糊了
D．物像不在视野正中央
8．下图为显微镜结构图，请据图回答下列问题（【 】内填图中序号，横线上填文字）：
（1）请写出下列序号所代表的结构名称：【 1 】__________；【 4 】__________；【 7 】__________。
（2）显微镜在对光时，要转动转换器使_____________对准通光孔，然后再转动遮光器，使遮光器上最大的___________对准通光孔。
（3）在对光和观察玻片标本时，都要用_________注视目镜。
（4）观察玻片标本时，先让镜筒下降．而后注视显微镜视野内，双手转动____________使镜筒上升直至视野中出现物像，再微调____________使物像更加清晰。
（5）如果镜头上有灰尘和水，要用______轻擦。
9．（2017·潍坊）如图，用显微镜观察标本时，若要判定视野中的一个黑点是在物镜上，需要移动或转动显微镜的结构是
A．①③ B．①②
C．③④ D．②③
10．（2017·甘肃白银）小李同用显微镜观察口腔上皮细胞临时玻片标本时，要使视野内看到的细胞形态最大，在下列镜头组合中，应选择
A．目镜16×，物镜40×
B．目镜16×，物镜10×
C．目镜15×，物镜10×
D．目镜5×，物镜10×
1．【答案】B
2．【答案】D
【解析】我们视野中能看到污物的位置只有目镜、物镜与玻片标本，在实验中移动玻片污物不动，换上高倍物镜，污物仍存在。这就排除了污物在玻片标本上与物镜上的可能，只能是在目镜上了，反光镜只是用来反射光线的，我们的视野看不到反光镜上的东西。@网
3．【答案】B
【解析】显微镜成倒立的像。“倒立”不是相反，是旋转180度后得到的像。即上下相反、左右相反。因此，黑藻细胞中叶绿体的位置是液泡之左；细胞质环流的方向是逆时针。
4．【答案】C
【解析】显微镜的放大倍数变大了，视野越暗，为了使视野变亮，应选择大光圈、凹面镜，C错误。故选C。
5．【答案】C
【解析】显微镜的放大倍数越高，视野越暗，物像越大，看到的细胞数目越少；放大倍数越低，视野越亮，物像越小，看到的细胞数目越多，显微镜的放大倍数与视野亮度是相反的、与细胞数目也是相反的，显微镜的放大倍数越高（高倍镜），镜头透光直径越小，造成通光量变小，照在细胞单位面积上的光能就越少，感觉就是视野变暗。
6．【答案】D
7．【答案】B
【解析】A、当用低倍镜观察到根尖分生区细胞的清晰物像，如果转动转换器改用高倍镜观察时，这时显微镜的放大倍数变大，视野中细胞的体积增大，故不符合题意；B、当把低倍镜换成高倍镜后，光线进去的少，光线会变暗，故符合题意；C、由于物像变大了，所以可能物像变得模糊了，需要调节细准焦螺旋获得更加清晰的物像，故不符合题意；D、由于细胞的体积增大，故细胞的数目会减少，故物像可能不在视野的中央了，故不符合题意。故选B。
8．【答案】（1）目镜 物镜 反光镜（2）低倍物镜 光圈（3）左眼（4）粗准焦螺旋 细准焦螺旋（5）擦镜纸
9．【答案】A
【解析】污点不可能出现在反光镜上，污点一般只出现在物镜、目镜和玻片标本（装片）上。移动装片和转动目镜后，污点仍然存在，则该污点可能在物镜上。故选A。
10．【答案】A
【解析】显微镜的放大倍数越大，视野就越小，亮度越暗，看到的细胞的数目较少。A项的放大倍数为16×40=640（倍），B项的放大倍数为16×10=160（倍），C项的放大倍数为15×10=150（倍），D项的放大倍数为5×10=50（倍），A项的放大倍数最大。要使视野内看到的细胞形态最大，应选择放大倍数最大的，故本题正确答案为A。
