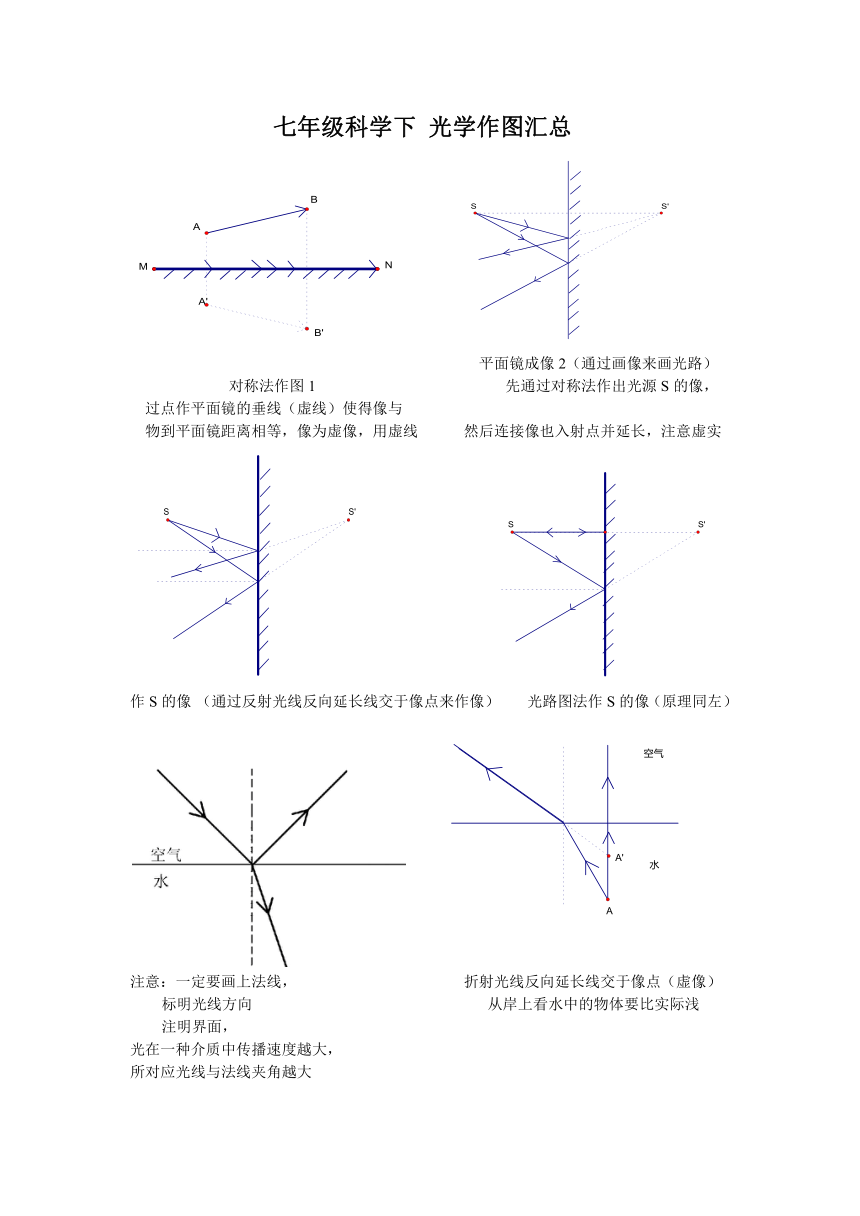

七年级科学下 光学作图汇总

平面镜成像2（通过画像来画光路）
对称法作图1 先通过对称法作出光源S的像，
过点作平面镜的垂线（虚线）使得像与
物到平面镜距离相等，像为虚像，用虚线 然后连接像也入射点并延长，注意虚实

作S的像 （通过反射光线反向延长线交于像点来作像） 光路图法作S的像（原理同左）

注意：一定要画上法线， 折射光线反向延长线交于像点（虚像）
标明光线方向 从岸上看水中的物体要比实际浅
注明界面，
光在一种介质中传播速度越大，
所对应光线与法线夹角越大
从岸上看水中的物体要比实际浅 从水中看岸上的物体要比实际高

光线通过玻璃砖，发生两次折射， 潜望镜原理:两次镜面反射(两次镜面成像)
最后的折射光线与最初入射光线平行 平面镜与水平线成45度角
注意作图;法线用虚线
