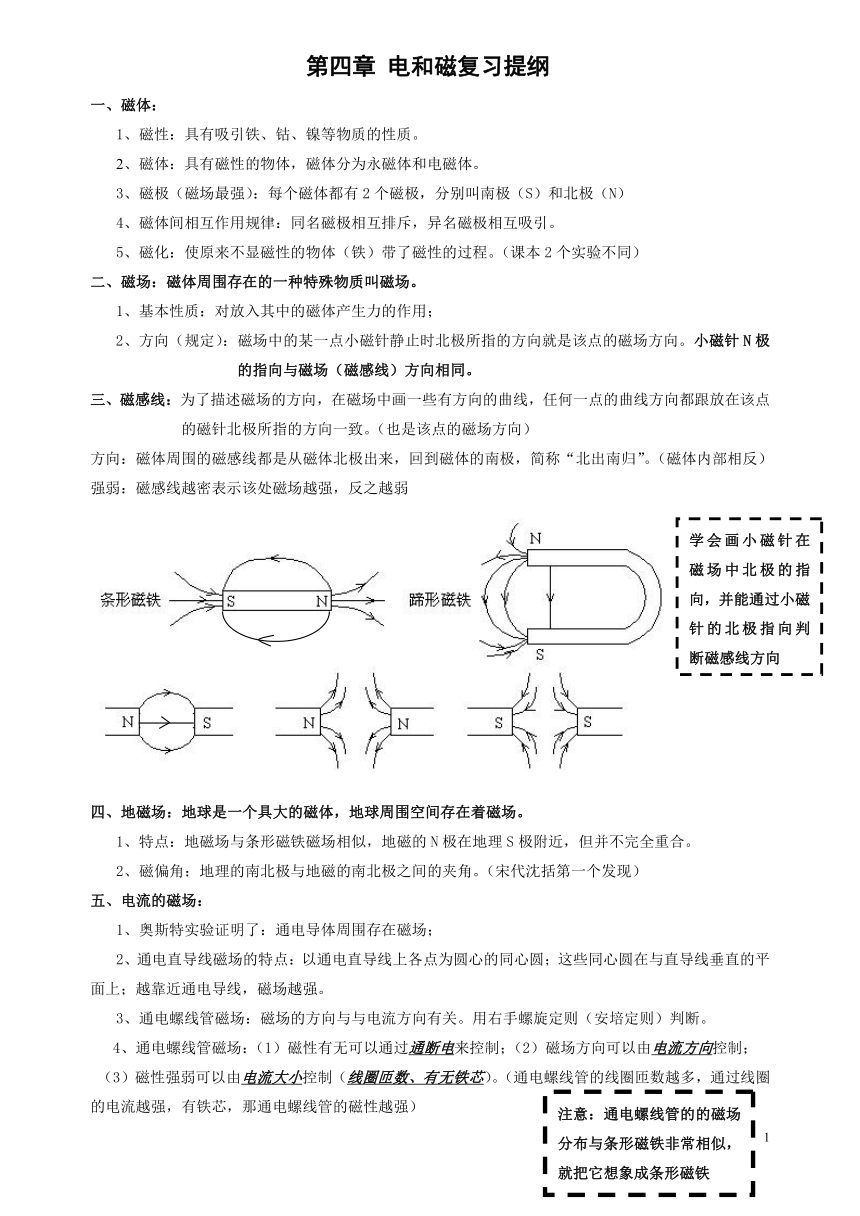

一、磁体：
1、磁性：具有吸引铁、钴、镍等物质的性质。
2、磁体：具有磁性的物体，磁体分为永磁体和电磁体。
3、磁极（磁场最强）：每个磁体都有2个磁极，分别叫南极（S）和北极（N）
4、磁体间相互作用规律：同名磁极相互排斥，异名磁极相互吸引。
5、磁化：使原来不显磁性的物体（铁）带了磁性的过程。（课本2个实验不同）
二、磁场：磁体周围存在的一种特殊物质叫磁场。
1、基本性质：对放入其中的磁体产生力的作用；
2、方向（规定）：磁场中的某一点小磁针静止时北极所指的方向就是该点的磁场方向。小磁针N极的指向与磁场（磁感线）方向相同。
三、磁感线：为了描述磁场的方向，在磁场中画一些有方向的曲线，任何一点的曲线方向都跟放在该点的磁针北极所指的方向一致。（也是该点的磁场方向）
方向：磁体周围的磁感线都是从磁体北极出来，回到磁体的南极，简称“北出南归”。（磁体内部相反）
强弱：磁感线越密表示该处磁场越强，反之越弱
四、地磁场：地球是一个具大的磁体，地球周围空间存在着磁场。
1、特点：地磁场与条形磁铁磁场相似，地磁的N极在地理S极附近，但并不完全重合。
2、磁偏角：地理的南北极与地磁的南北极之间的夹角。（宋代沈括第一个发现）
五、电流的磁场：
1、奥斯特实验证明了：通电导体周围存在磁场；
2、通电直导线磁场的特点：以通电直导线上各点为圆心的同心圆；这些同心圆在与直导线垂直的平面上；越靠近通电导线，磁场越强。
3、通电螺线管磁场：磁场的方向与与电流方向有关。用右手螺旋定则（安培定则）判断。
4、通电螺线管磁场：（1）磁性有无可以通过通断电来控制；（2）磁场方向可以由电流方向控制；
（3）磁性强弱可以由电流大小控制（线圈匝数、有无铁芯）。（通电螺线管的线圈匝数越多，通过线圈的电流越强，有铁芯，那通电螺线管的磁性越强）

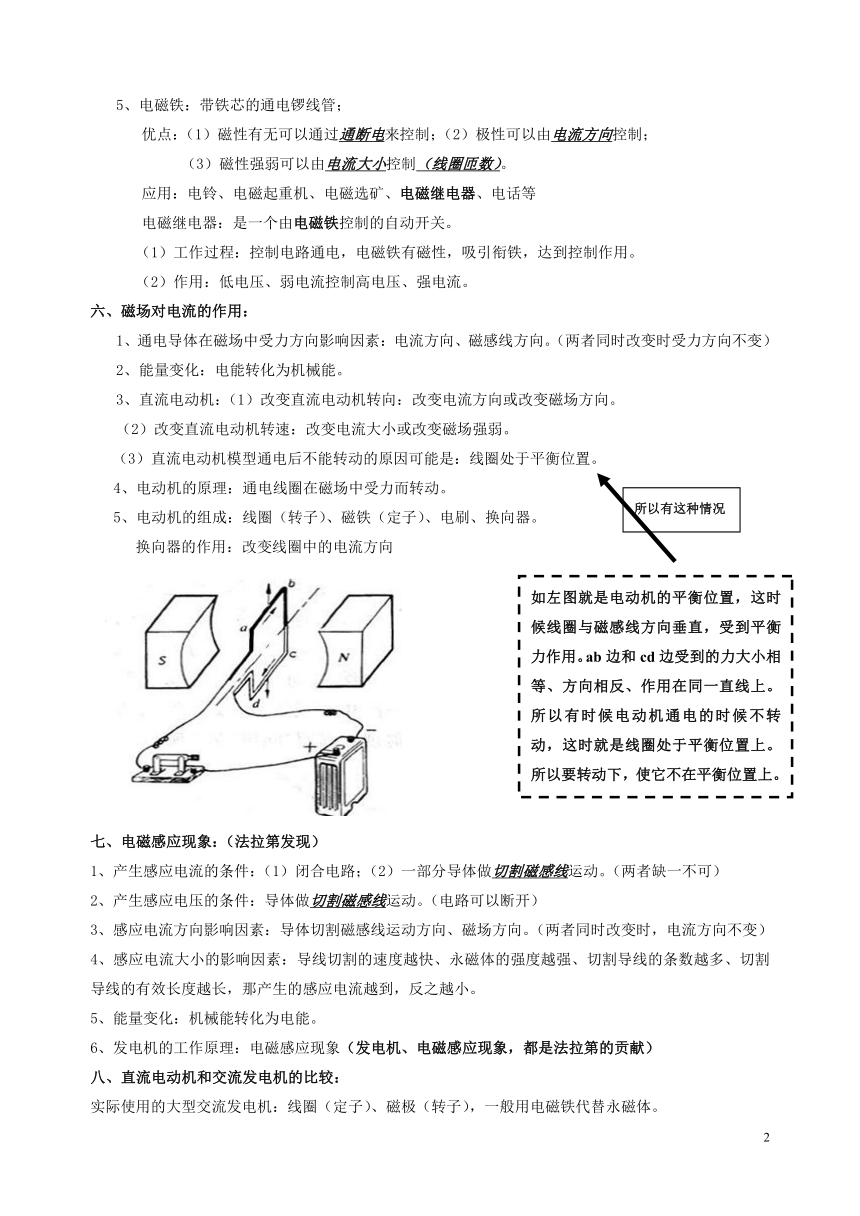

5、电磁铁：带铁芯的通电锣线管；
优点：（1）磁性有无可以通过通断电来控制；（2）极性可以由电流方向控制；
（3）磁性强弱可以由电流大小控制（线圈匝数）。
应用：电铃、电磁起重机、电磁选矿、电磁继电器、电话等
电磁继电器：是一个由电磁铁控制的自动开关。
（1）工作过程：控制电路通电，电磁铁有磁性，吸引衔铁，达到控制作用。
（2）作用：低电压、弱电流控制高电压、强电流。
六、磁场对电流的作用：
1、通电导体在磁场中受力方向影响因素：电流方向、磁感线方向。（两者同时改变时受力方向不变）
2、能量变化：电能转化为机械能。
3、直流电动机：（1）改变直流电动机转向：改变电流方向或改变磁场方向。
（2）改变直流电动机转速：改变电流大小或改变磁场强弱。
（3）直流电动机模型通电后不能转动的原因可能是：线圈处于平衡位置。
4、电动机的原理：通电线圈在磁场中受力而转动。
5、电动机的组成：线圈（转子）、磁铁（定子）、电刷、换向器。
换向器的作用：改变线圈中的电流方向

七、电磁感应现象：（法拉第发现）
1、产生感应电流的条件：（1）闭合电路；（2）一部分导体做切割磁感线运动。（两者缺一不可）
2、产生感应电压的条件：导体做切割磁感线运动。（电路可以断开）
3、感应电流方向影响因素：导体切割磁感线运动方向、磁场方向。（两者同时改变时，电流方向不变）
4、感应电流大小的影响因素：导线切割的速度越快、永磁体的强度越强、切割导线的条数越多、切割导线的有效长度越长，那产生的感应电流越到，反之越小。
5、能量变化：机械能转化为电能。
6、发电机的工作原理：电磁感应现象（发电机、电磁感应现象，都是法拉第的贡献）
八、直流电动机和交流发电机的比较：
实际使用的大型交流发电机：线圈（定子）、磁极（转子），一般用电磁铁代替永磁体。
比较项目
电动机
发电机
原 理
通电线圈在磁场中转动
电磁感应现象
构 造
磁铁、线圈、换向器、电刷
磁铁、线圈、滑环、电刷
能量转化
电能转化为机械能
机械能转化为电能
线圈内部电流
交流电
交流电
线圈外部电流
直流电
交流电
外部电路元件
直流电源
用电器（电流表）
我国交流电的周期0.02秒，频率50赫兹（Hz）。即每秒出现50个周期，电流方向改变100次
判断电动机还是发电机的方法：看外面连接着的是电源还是用电器，如果接的是电源那就是电动机，如果接的是用电器那就是发电机。（了解交流发电机的基本工作原理。）
九、家庭电路：
1、组成：由进户线、电能表、闸刀开关、断路器、插座、灯座和开关等组成。（前四个安装顺序不能颠倒）
2、进户线：火线和零线：火线和零线之间的电压值为220V，火线与地面之间电压为220V，零线与地面间没有电压。
1、用测电笔辨别火线和零线：
测电笔的结构：笔尖金属体、大电阻（约1000千欧）、氖管、弹簧、笔尾金属体
使用方法：手触笔尾金属体；笔尖金属体接触被测导线
判别方法：触火线氖管发光——火线；触零线氖管不发光——零线
测量原理:火线、测电笔、人体、大地构成一个通路，小电流通过氖管使之发光
3、电能表：测量用户消耗电能多少（即电功）的仪表。
表上“220V、5(20)A”的含义：220V正常工作电压；5A正常工作电流（额定电流）；20A是允许通过的最大电流
4、熔断器（内装保险丝）：封闭管式熔断器、插入式熔断器；
保险丝的作用：当电流过大时保险丝自动熔断，切断电路（熔断原因：当电路过载或短路使电路中电流过大时）
保险丝的材料：熔点低、电阻率大的铅锑合金
保险丝的选用：保险丝的额定电流等于或稍大于电路中的正常工作电流。
保险丝的连接：串联在火线上；
5、断路器：当电路过载或短路使电路中电流过大时，能自动切断电路，从而起到的保护作用。可手动合上或切断。相当闸刀开关和熔断器两个原件的作用。
断路器的接法串联在接在火线上。
工作原理：A、电流不是很大，电路正常；
B、当电路发生短路或过载时，电路中的电流过大，双金属片被过大电流过度加热，两金属片受热膨胀，但由于膨胀程度不同，造成金属片弯曲，顶撞锁簧装置，在弹簧弹力作用下，接触断开，电路切断。
6、插座：
两孔插座：一个孔接零线，一个孔接火线
把家用电器上的插头插在插座里，家用电器就连入电路
三孔插座：左零、右火、上接地，与接地插孔相对的插头脚是接用电器金属外壳。
接地线的作用：防止金属外壳漏电而造成人体触电。
十、安全用电：
1、安全电压：≤36V；在潮湿环境中，安全电压应在24伏甚至12伏以下。
2、四种触电形式：单线触电、双线触电、高压电弧触电、跨步电压触电
3、安全用电的原则: 不接触低压带电体，不靠近高压带电体。
4、触电急救：首先要立即切断电源；或用绝缘的木棒等拨开电线。
5、安全用电常识：
（1）将插头插入电源时，手不要接触金属插脚
（2）家庭电器要装接地线
（3）不要在电线上晾衣服或用湿手摸开关
（4）防止电线等处的绝缘部分破损，导线部分外露
（5）架天线时，不要接触电线
（6）擦电灯应用干布并断电
（7）放风筝应避开高压线
（8）铁丝不应缠在电线上
6、家庭电路中，触电一般都是人直接或间接与火线接触而造成。
