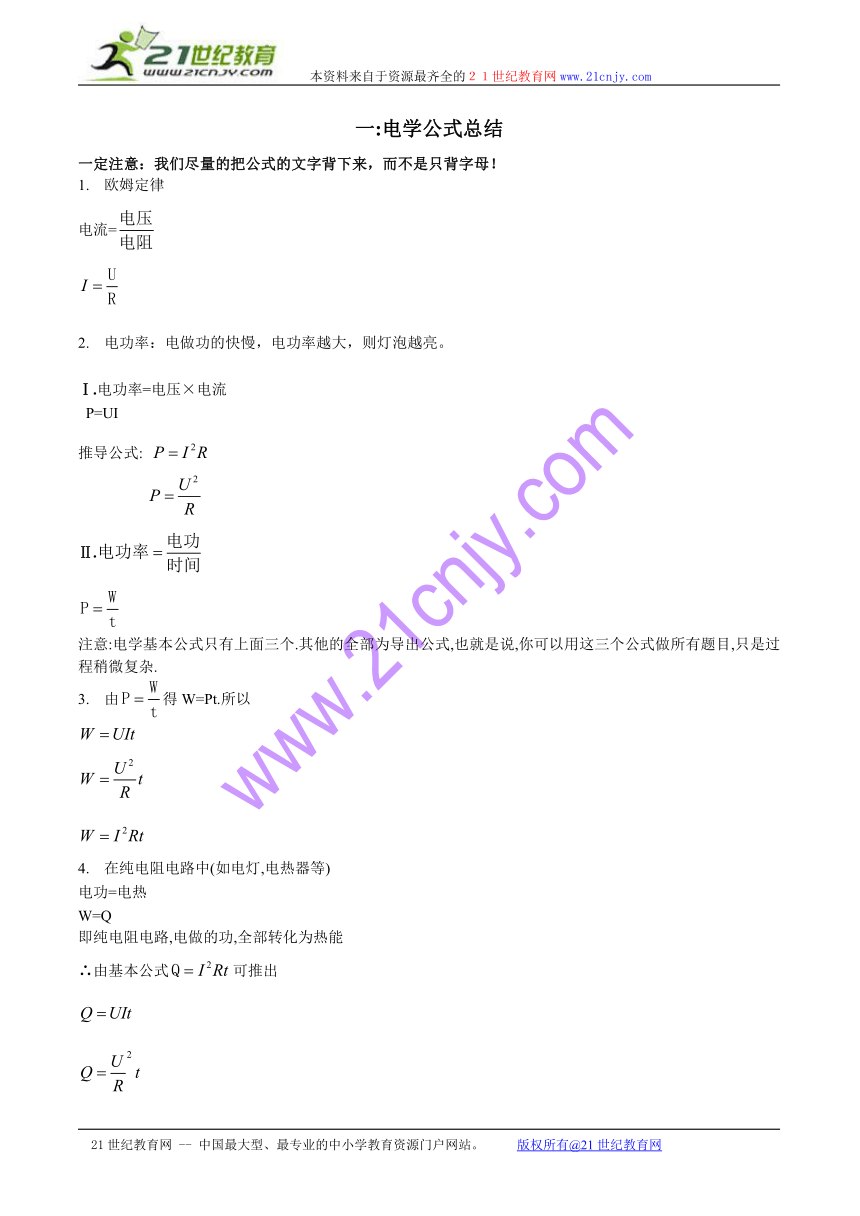

一:电学公式总结
一定注意：我们尽量的把公式的文字背下来，而不是只背字母！
欧姆定律
电流=
电功率：电做功的快慢，电功率越大，则灯泡越亮。
Ⅰ.电功率=电压×电流
P=UI
推导公式:

Ⅱ.
注意:电学基本公式只有上面三个.其他的全部为导出公式,也就是说,你可以用这三个公式做所有题目,只是过程稍微复杂.
由得W=Pt.所以
在纯电阻电路中(如电灯,电热器等)
电功=电热
W=Q
即纯电阻电路,电做的功,全部转化为热能
∴由基本公式可推出
应用公式时注意:以上所有公式只适用与同一段电路中,不同电路中,不可生搬硬套!

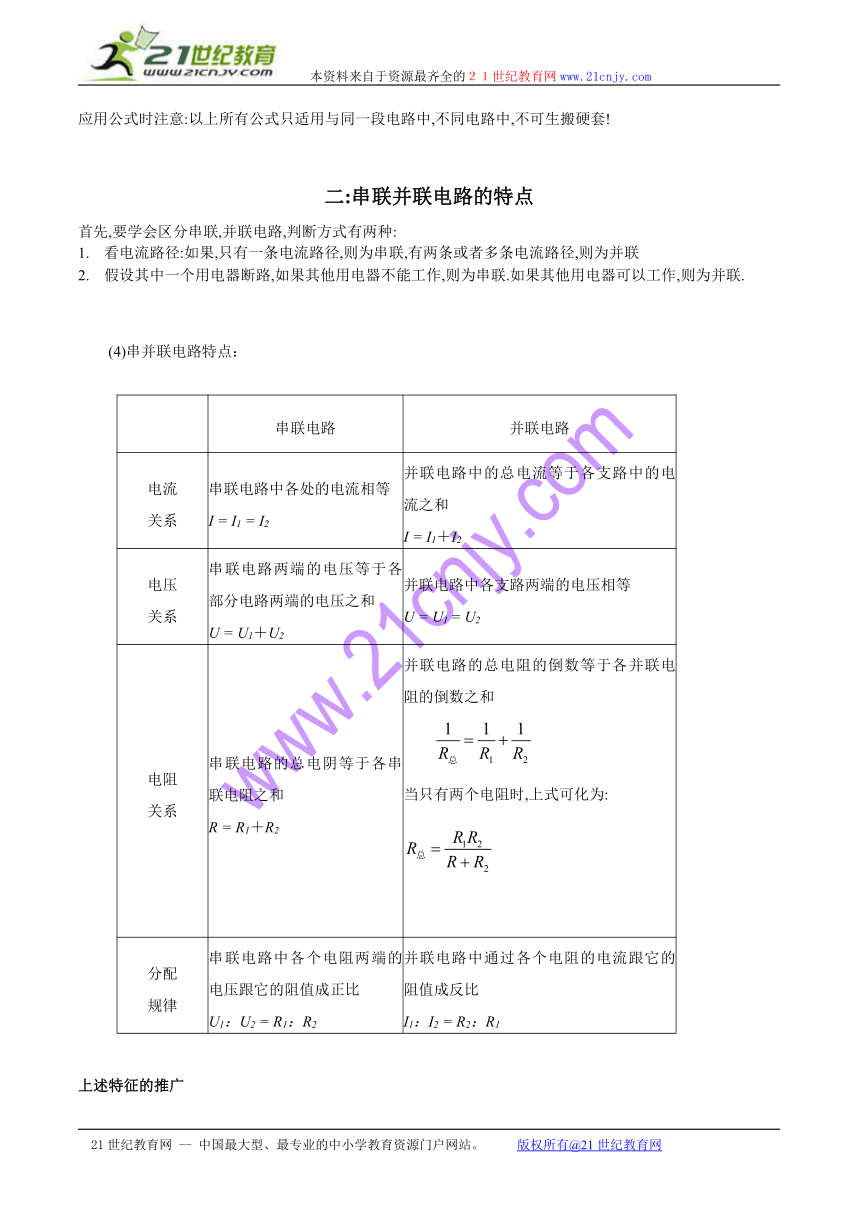

二:串联并联电路的特点
首先,要学会区分串联,并联电路,判断方式有两种:
看电流路径:如果,只有一条电流路径,则为串联,有两条或者多条电流路径,则为并联
假设其中一个用电器断路,如果其他用电器不能工作,则为串联.如果其他用电器可以工作,则为并联.
(4)串并联电路特点：
串联电路
并联电路
电流
关系
串联电路中各处的电流相等
I = I1 = I2
并联电路中的总电流等于各支路中的电流之和
I = I1＋I2
电压
关系
串联电路两端的电压等于各部分电路两端的电压之和
U = U1＋U2
并联电路中各支路两端的电压相等
U = U1 = U2
电阻
关系
串联电路的总电阴等于各串联电阻之和
R = R1＋R2
并联电路的总电阻的倒数等于各并联电阻的倒数之和

当只有两个电阻时,上式可化为:
分配
规律
串联电路中各个电阻两端的电压跟它的阻值成正比
U1：U2 = R1：R2
并联电路中通过各个电阻的电流跟它的阻值成反比
I1：I2 = R2：R1
上述特征的推广
㈠并联电路的总电阻计算公式的推广

⑴当只有两个电阻时,上式可化为:
(最常用,初中阶段,电阻基本不超过两个)
⑵当电阻大小均一样时,上式可化为:
(n为并联的电阻个数)
㈡串联电路中,电压,电功率,电功,电热与电阻的关系
即串联电路中,除了电流处处相等之外,电压,电功率,电功,电热与电阻均成正比
并联电路中,电压,电功率,电功,电热与电阻的关系
即并联电路中,除了各支路两端的电压相等之外,电流,电功率,电功,电热与电阻均成反比
解题小技巧
串联电路意味着电流处处相等,所以如果能求电流,就先把电流求出.电流是连接各用电器之间的纽带.
并联电路意味着各支路电压相等,所以,能求电压,就先把电压求出.电压是连接各用电器之间的纽带
从上述推广中,可以看出,与电有关的量和电阻之比关系密切.一个计算题,只要知道电阻或者电阻之比,那这个题目就基本可以做出了.
练习题
1.电阻R1=4欧和R2=8欧串联在24伏特的电路里，两个电阻在10秒内,消耗的电能分别是多少？此时，R1两端的电压是多少？
2．如图，滑动变阻器的最大阻值为20Ω，有“4.8V 0.3A”的小灯泡和滑动变阻器串联后接入6V电路中，问：
? (1)灯泡恰好正常发光时，滑动变阻器接入电路的阻值多大?
? (2)电路消耗的总功率最小时，电路中的电流为多少安？此时灯泡消耗的功率多大？
3.一电水壶铭牌标有额定电压220V，额定功率1500W，电源频率为50HZ，容积5.5L，在标准大气压下，把20℃的水装满后通电烧开，〖水的比热容是4.2×103J/（kg·℃），不计热量损失〗求：
（1）需要多少热量？（2）消耗多少电能？（3）在额定电压下通电多长时间？

4．如图19所示，R1为20Ω的定值电阻，电源电压为6V保持不变，开关闭合后电流表示数为0.5A，通电时间3min，根据这些条件，求出与电阻R2有关的四个电学物理量。
?
5.如图所示的电路中，线绕变阻器的最大阻值为20欧，电源电压恒定不变。则当开关S1和S2断开，S3闭合时，电流表的读数为1.0安；当开关S1断开，S2和S3闭合时，电流的读数为3.0安；当开关S1闭合，S2和S3断开时，变阻器的滑片P从a端滑到中点c的过程中，电压表读数减少了4.0伏。求R1和R2的电阻值各为多大？
最后总结:电学相关物理量有:
电压(U),单位:伏特(V) 电流(I),单位:安培(A)
电阻(R),单位:欧姆(Ω) 电功(W),单位:焦耳(J)
电热(Q),单位:焦耳(J) 电功率(P),单位:瓦特(W)
