课件16张PPT。
机 械 制 图

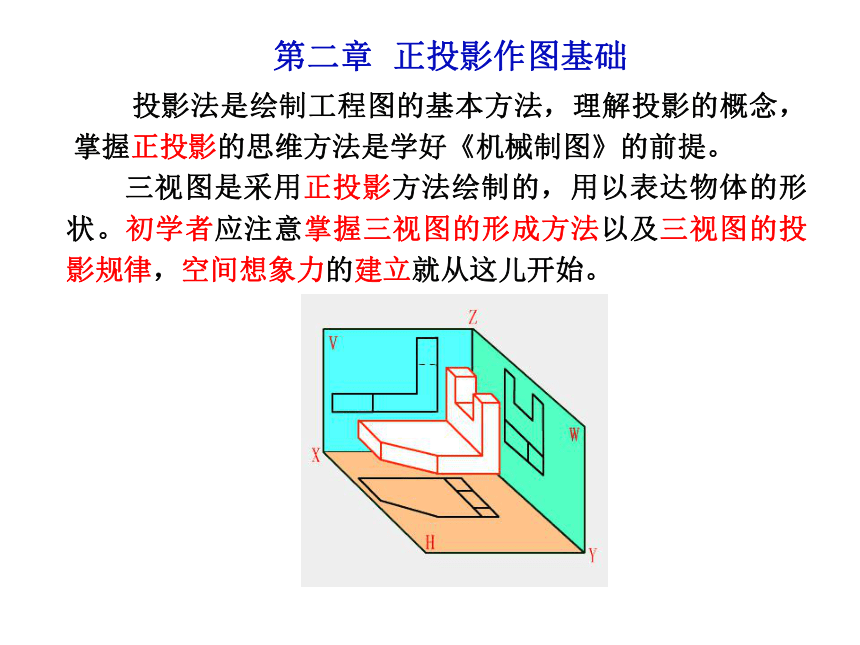

三视图是采用正投影方法绘制的，用以表达物体的形状。初学者应注意掌握三视图的形成方法以及三视图的投影规律，空间想象力的建立就从这儿开始。投影法是绘制工程图的基本方法，理解投影的概念，掌握正投影的思维方法是学好《机械制图》的前提。第二章 正投影作图基础一、概述

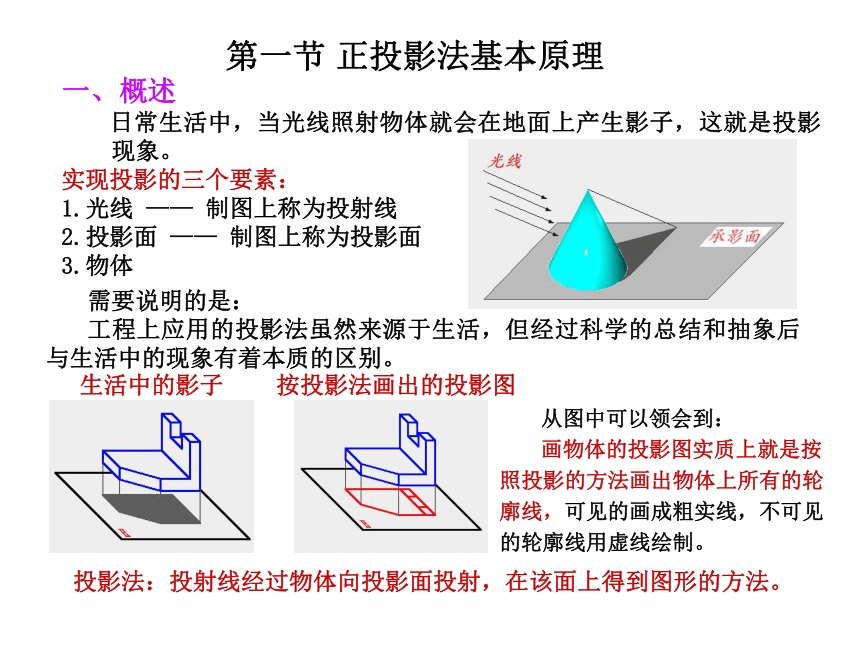

日常生活中，当光线照射物体就会在地面上产生影子，这就是投影 现象。
实现投影的三个要素：
1.光线 —— 制图上称为投射线
2.投影面 —— 制图上称为投影面
3.物体需要说明的是：
工程上应用的投影法虽然来源于生活，但经过科学的总结和抽象后与生活中的现象有着本质的区别。生活中的影子按投影法画出的投影图从图中可以领会到：
画物体的投影图实质上就是按照投影的方法画出物体上所有的轮廓线，可见的画成粗实线，不可见的轮廓线用虚线绘制。投影法：投射线经过物体向投影面投射，在该面上得到图形的方法。 第一节 正投影法基本原理2.1投影法的基本知识只能反映部分形状
只在特殊情况下反映真实尺寸

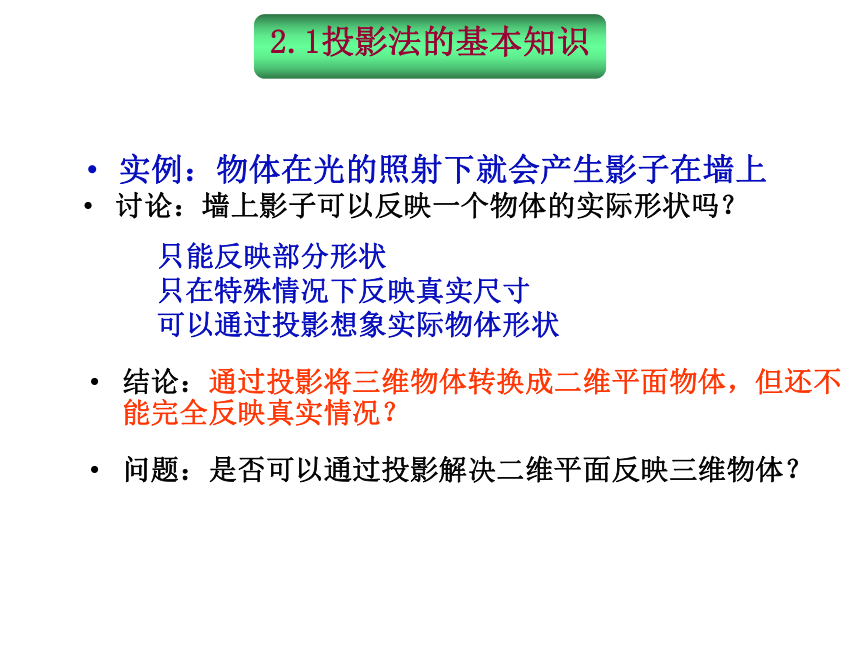

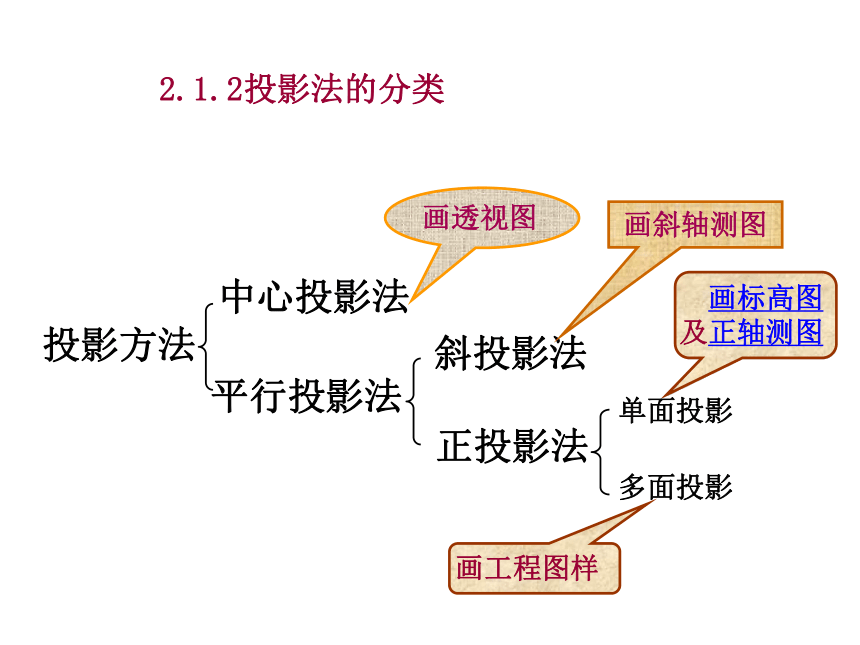

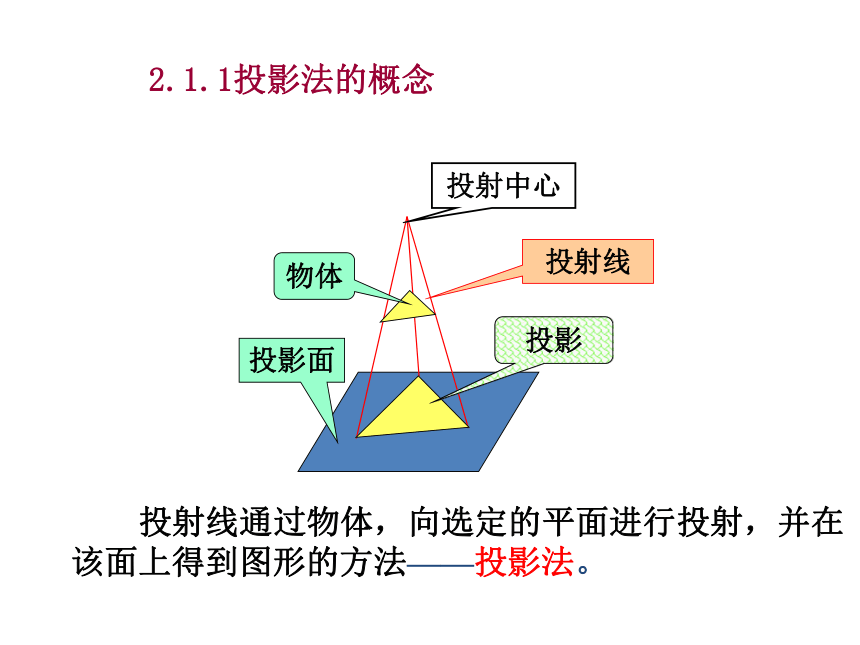

可以通过投影想象实际物体形状实例：物体在光的照射下就会产生影子在墙上讨论：墙上影子可以反映一个物体的实际形状吗？结论：通过投影将三维物体转换成二维平面物体，但还不能完全反映真实情况？问题：是否可以通过投影解决二维平面反映三维物体？ 2.1.1投影法的概念投射线物体投影面投影 投射线通过物体，向选定的平面进行投射，并在该面上得到图形的方法——投影法。投射中心2.1.2投影法的分类投影方法中心投影法平行投影法正投影法斜投影法画透视图画斜轴测图 画标高图

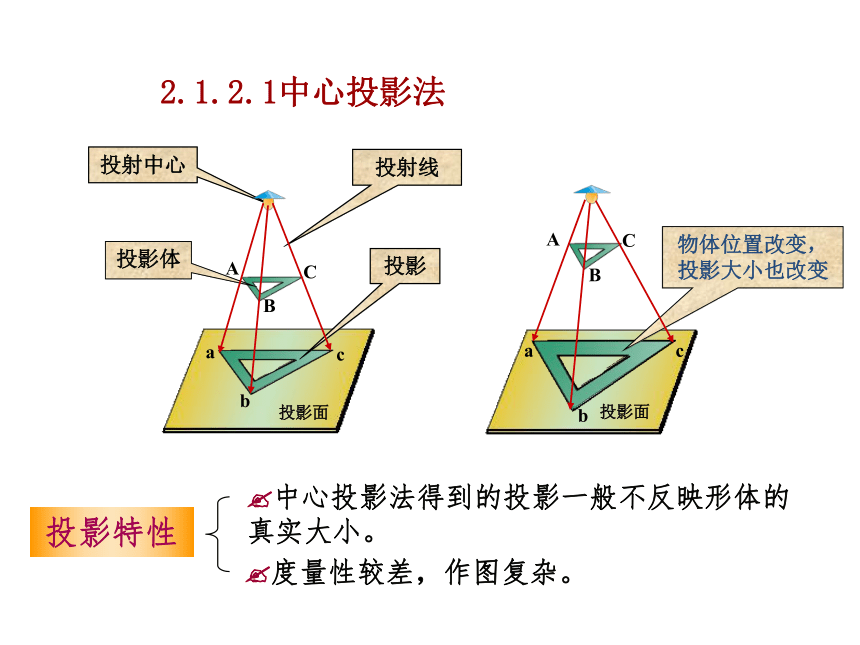

及正轴测图单面投影多面投影画工程图样?中心投影法得到的投影一般不反映形体的真实大小。投影特性?度量性较差，作图复杂。2.1.2.1中心投影法正投影法?投射线互相平行，且垂直于投影面的投影方法称为正投影法。根据正投影法所得到的图形，称为正投影图或正投影。2.1.2.2平行投影法?能准确、完整地表达出形体的形状和结构，且作图简便，度量性较好，故广泛用于工程图。投影特性?立体感较差。斜投影法?投射线互相平行且倾斜于投影面二、正投影的基本性质１.实形性
２.积聚性
３.类似性积聚性收缩性真实性正投影特性投影面二、正投影的基本性质三、三投影面体系与三视图的形成能够正确反映物体长、宽、高尺寸的
正投影工程图，包括主视图、俯视图、
左视图三个基本视图。思考什么是三视图？三视图：为什么要建立三视图？三面投影体系 三视图的形成以下三个物体的投影是什么样的？思考物体甲物体乙物体丙三视图的形成单面投影结论：单面投影不能确定物结论：体的空间形状。
三视图的形成两面投影结论：两面投影依旧不能
结论：确定物体的空间形状。
三视图的形成三面投影结论：三面投影能唯一结论：：确定物体的空间形状。
