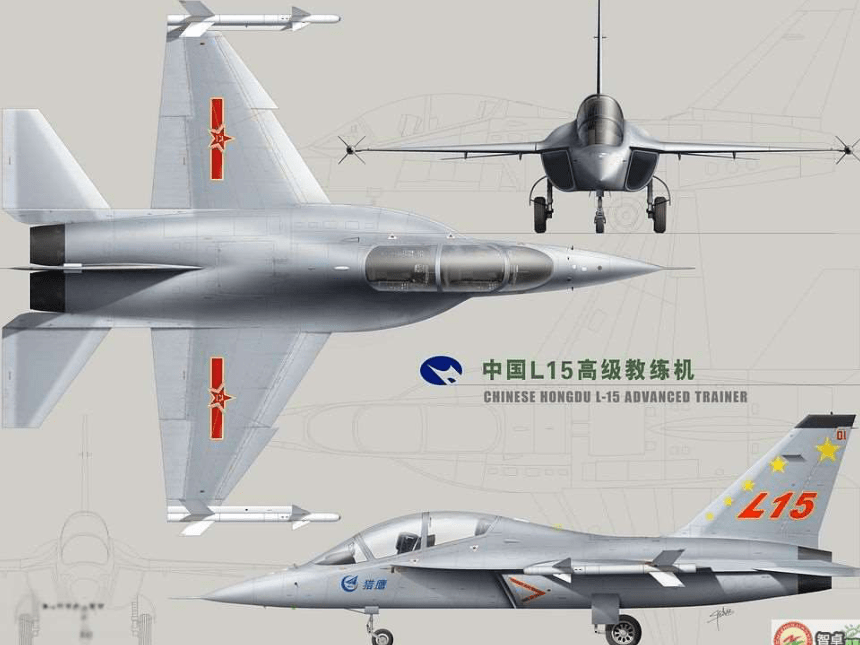

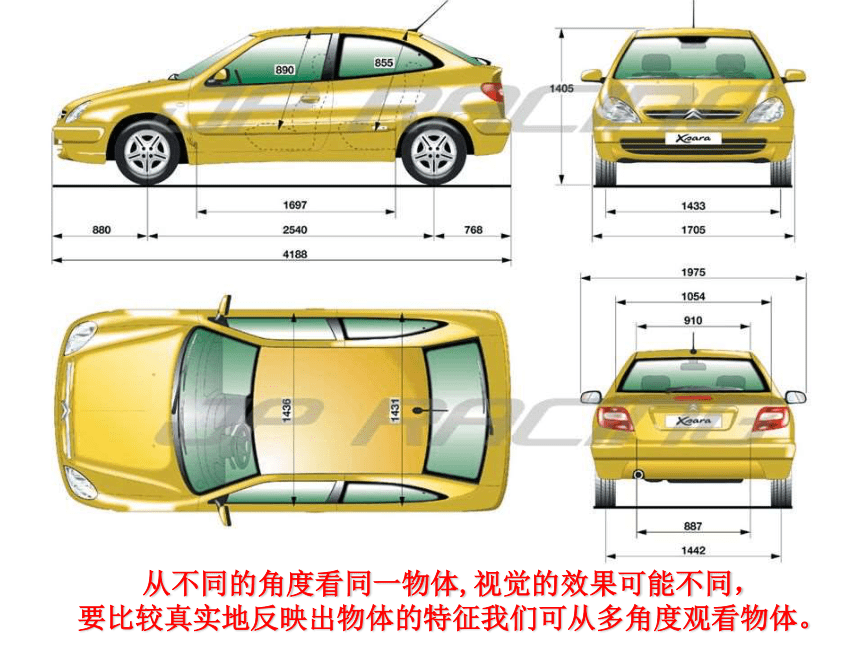

课件35张PPT。一、图片欣赏从不同的角度看同一物体,视觉的效果可能不同，

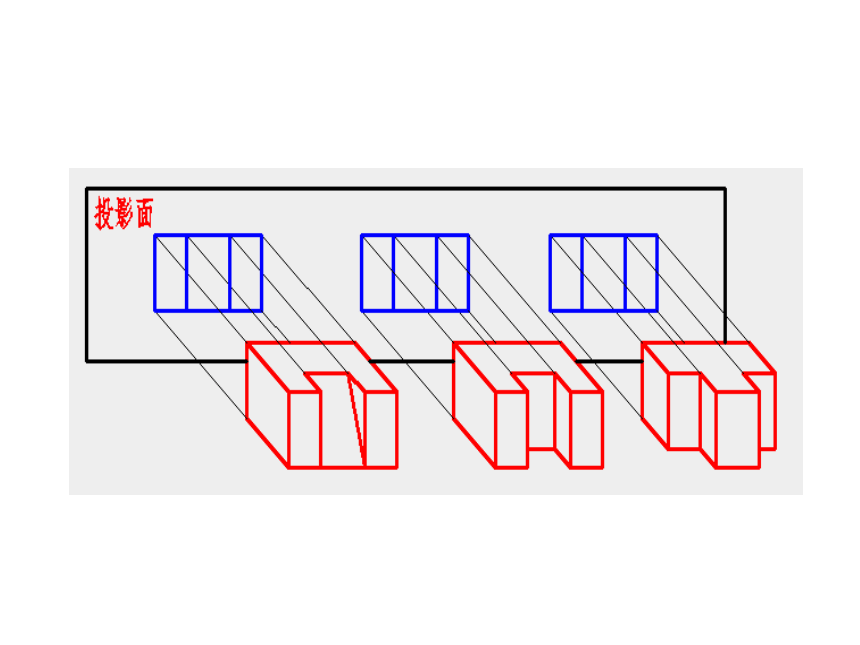

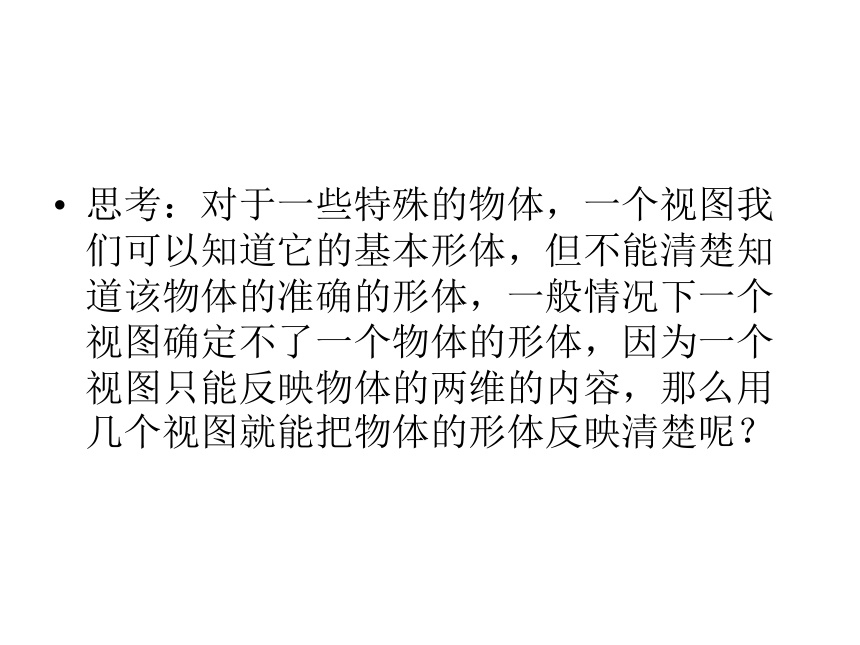

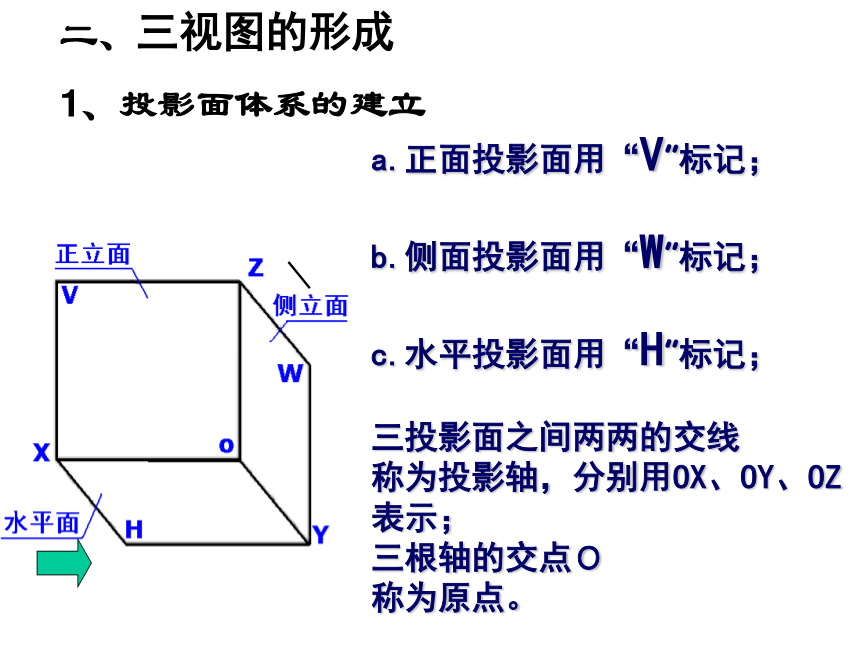

要比较真实地反映出物体的特征我们可从多角度观看物体。思考：对于一些特殊的物体，一个视图我们可以知道它的基本形体，但不能清楚知道该物体的准确的形体，一般情况下一个视图确定不了一个物体的形体，因为一个视图只能反映物体的两维的内容，那么用几个视图就能把物体的形体反映清楚呢？ 单一正投影不能完全确定物体的形状和大小a.正面投影面用“V”标记；
b.侧面投影面用“W”标记；
c.水平投影面用“H”标记；
三投影面之间两两的交线
称为投影轴，分别用OX、OY、OZ表示；
三根轴的交点Ｏ
称为原点。二、三视图的形成

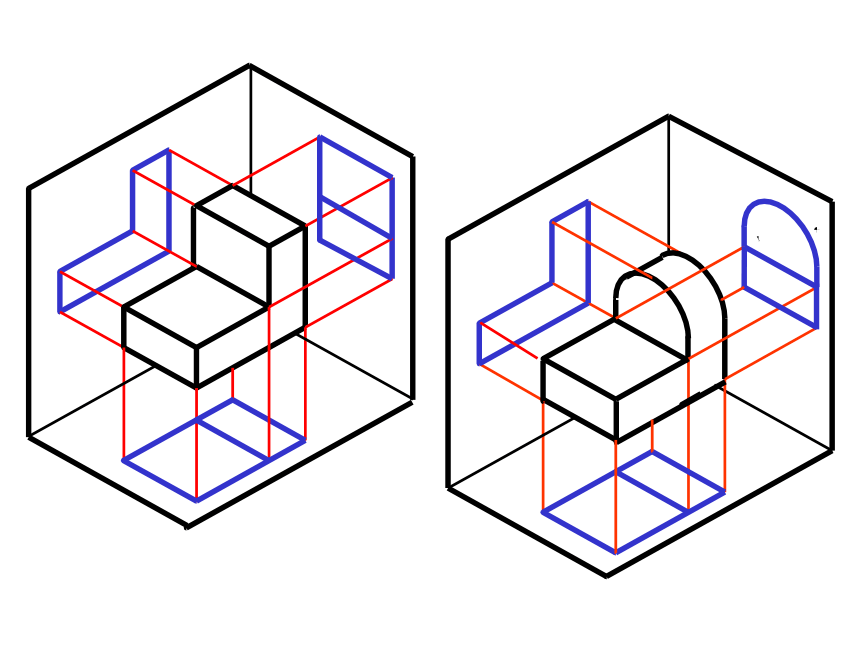

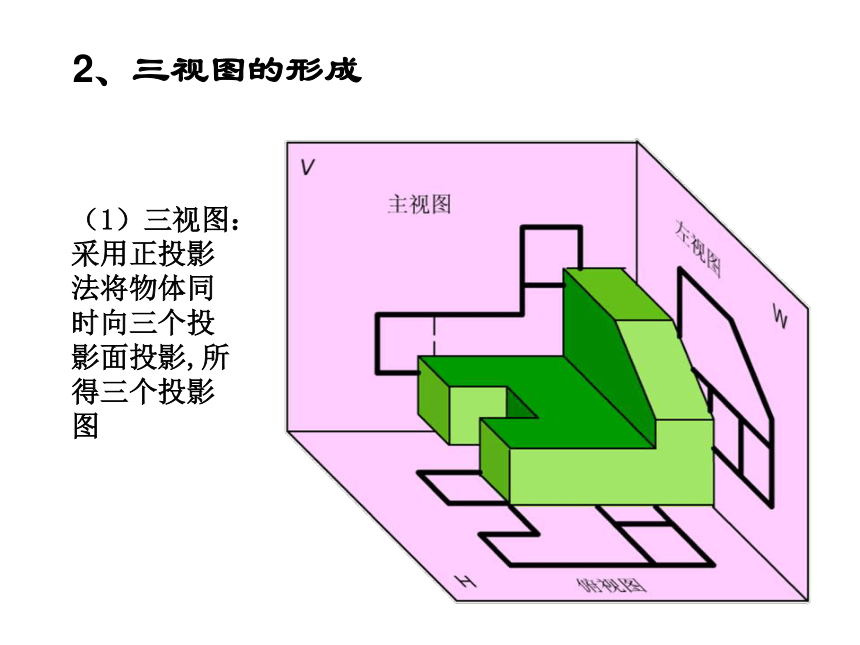

1、投影面体系的建立（1）三视图：采用正投影法将物体同时向三个投影面投影,所得三个投影图

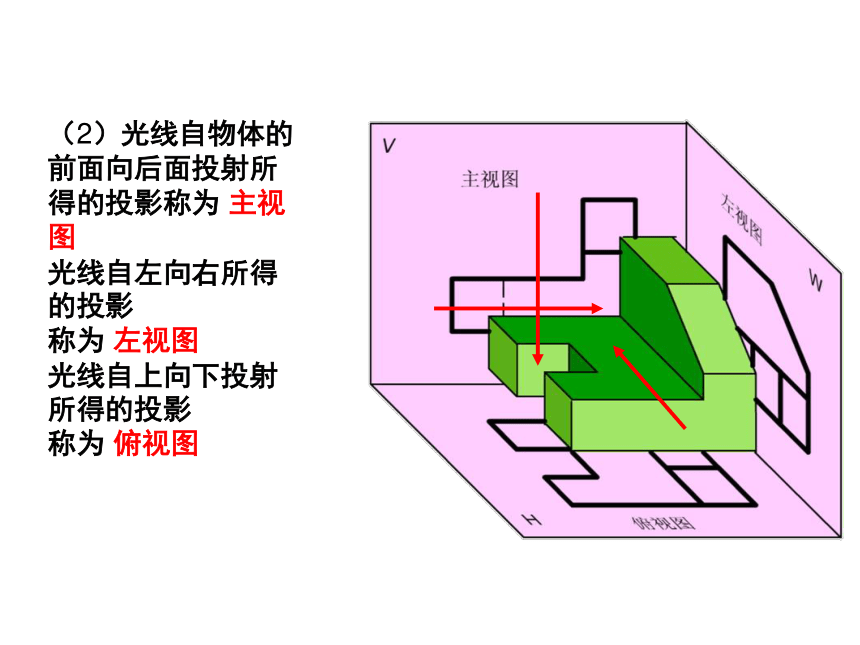

2、三视图的形成（2）光线自物体的前面向后面投射所
得的投影称为 主视图
光线自左向右所得的投影
称为 左视图
光线自上向下投射所得的投影
称为 俯视图（3）三视图之间的度量对应关系思考一个问题：
物体的大小是由长、宽和高三个方向的尺寸所决定的，三视图中的每一个视图能反映几个方向尺寸？（3）三视图之间的度量对应关系思考一个问题：
物体的大小是由长、宽和高三个方向的尺寸所决定的，三视图中的每一个视图能反映几个方向尺寸？每一个视图只能反映物体三个方向尺寸中的两个尺寸。主视图反映物体的 长（左 右）和高（上下）尺寸
俯视图反映物体的长（左右）和宽（前后）尺寸
左视图反映物体的宽（前后）和高（上下）尺寸由于投影时物体在三投影面体系中是不动的，因此三视图之间就势必存在一定的对应关系。
现在请思考三视图之间究竟存在着什么样的对应关系？
让我们带着这样一个问题来演示三视图的形成。
三视图的形成 三视图的形成 三视图的形成 三视图的形成3.三视图之间的度量对应关系3.三视图之间的度量对应关系在主视图、俯视图中都体现形体的长度，且长度在竖直方向上是对正的，我们称之为长对正。
3.三视图之间的度量对应关系在主视图、俯视图中都体现形体的长度，且长度在竖直方向上是对正的，我们称之为长对正。
在主视图、左视图上都体现形体的高度，且高度在水平方向上是平齐的，我们称之为高平齐。
3.三视图之间的度量对应关系在主视图、俯视图中都体现形体的长度，且长度在竖直方向上是对正的，我们称之为长对正。
在主视图、左视图上都体现形体的高度，且高度在水平方向上是平齐的，我们称之为高平齐。
在左视图、俯视图上都体现形体的宽度，且是同一形体的宽度，是相等的，我们称之为宽相等。
三视图三个视图的投影规律主视图与俯视图:长对正主视图与左视图:高平齐俯视图与左视图:宽相等长高宽高长宽指出下列所画三视图的错误指出下列所画三视图的错误你能画出正方体的三视图吗？长对正高平齐宽相等画出如图所示四棱锥的三视图。动手实践小 结三视图的形成
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
位置：主视图 左视图
俯视图
投影规律：
主视图与俯视图：长对正
主视图与左视图：高平齐
俯视图与左视图：宽相等.
