三视图的形成 课件

资源下载
资源下载
  1. 二一教育资源

三视图的形成 课件

2018-04-29 14:45 通用版 294.96K [劳技课件]

资源简介

课件18张PPT。三视图的形成一、旧知链接:什么叫三视图
三个互相垂直的投影面分别叫什么
横看成岭侧成峰
远近高低各不同
不识庐山真面目

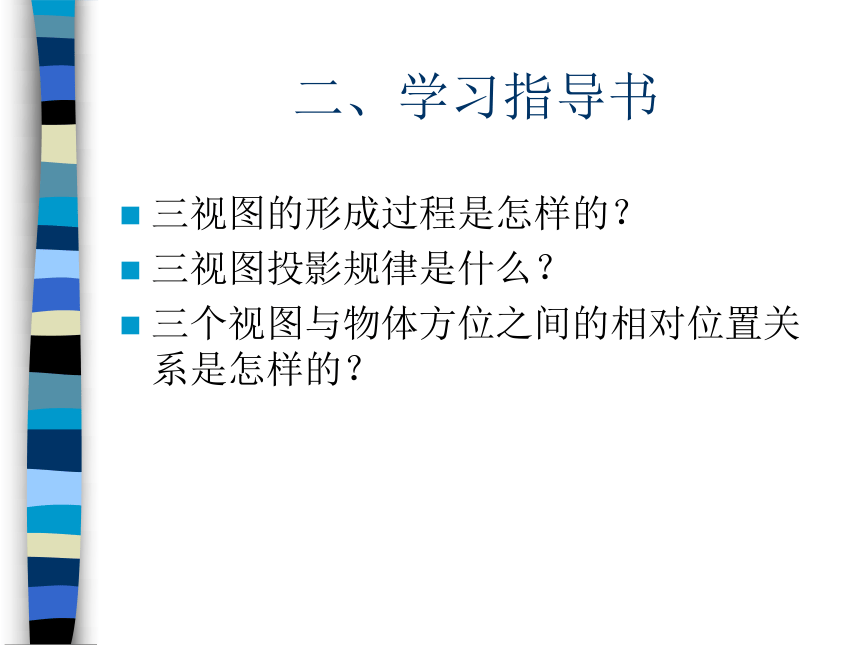

只缘身在此山中二、学习指导书三视图的形成过程是怎样的？
三视图投影规律是什么？

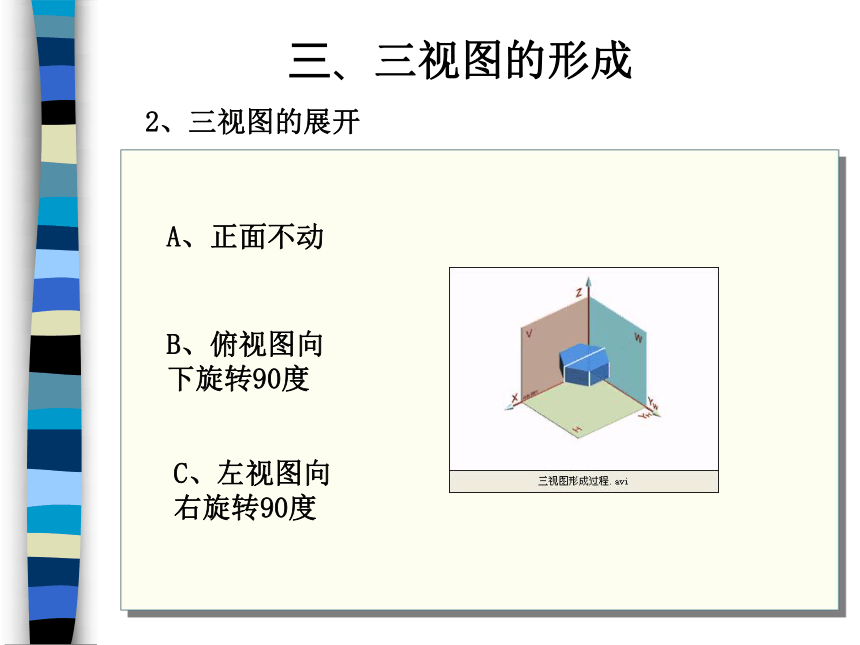

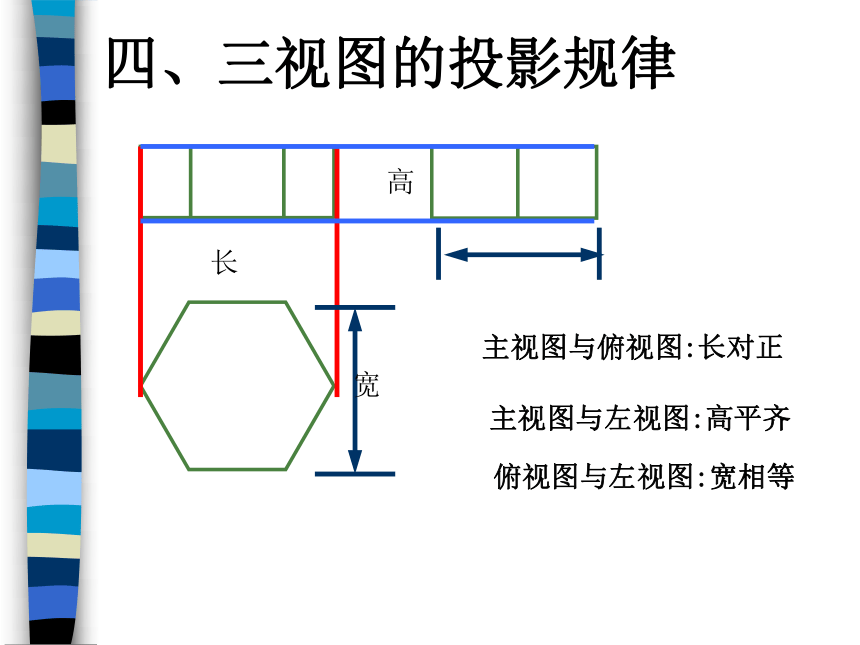

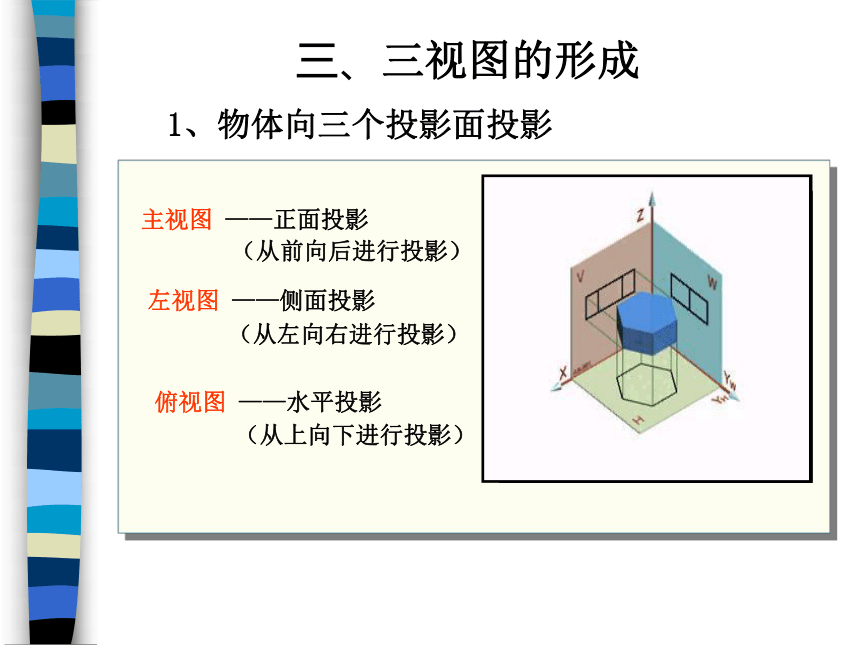

三个视图与物体方位之间的相对位置关系是怎样的？1、物体向三个投影面投影三、三视图的形成A、正面不动B、俯视图向下旋转90度C、左视图向右旋转90度2、三视图的展开三、三视图的形成长高宽四、三视图的投影规律主视图与俯视图:长对正主视图与左视图:高平齐俯视图与左视图:宽相等错误的三视图 —长未对正错误的三视图 —长未对正错误的三视图—高不平齐错误的三视图—高不平齐错误的三视图—宽不相等错误的三视图—宽不相等错误的三视图错误的三视图(6) (10)练习：如图所示的正四棱锥的俯视图是( )·如图所示的正六棱柱的主视图是( )·ABC探讨：如何画圆柱体的三视图？
