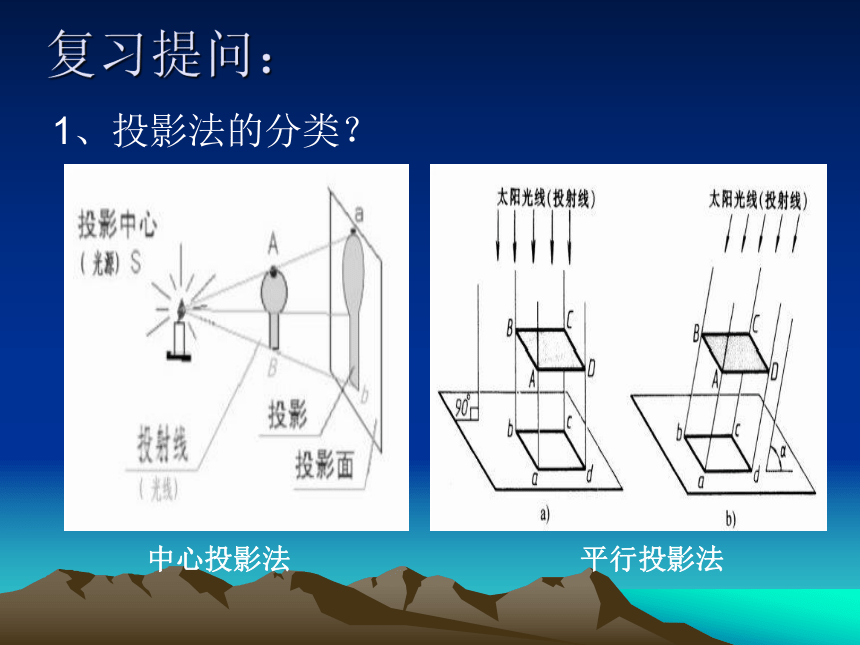

课件25张PPT。三视图的形成及投影规律复习提问：1、投影法的分类？中心投影法平行投影法2、正投影法的基本性质？实 形 性积 聚 性类 似 性猜猜他们是什么关系？看问题不能只看单方面横看成岭侧成峰，远近高低各不同。

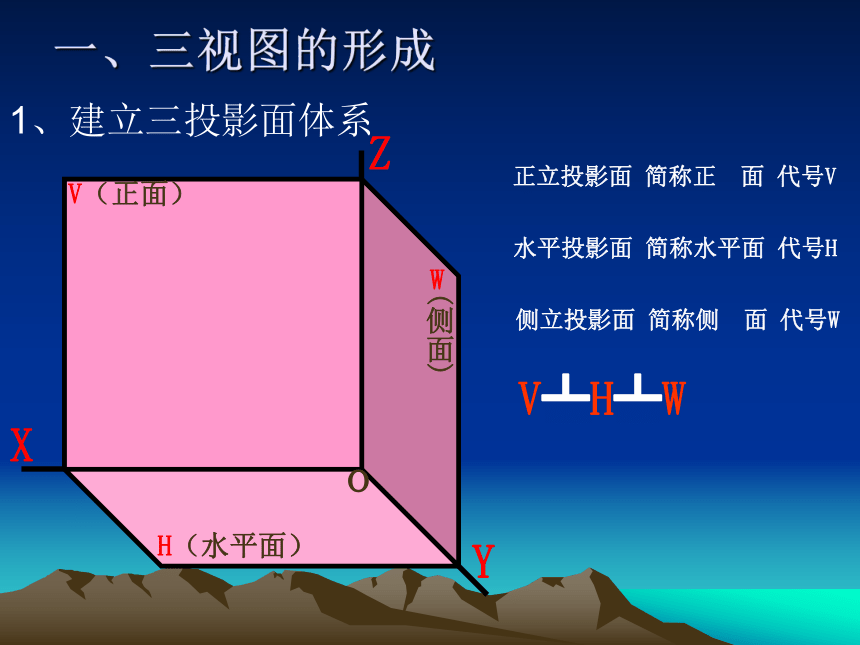

一、三视图的形成1、建立三投影面体系V（正面）(侧面)WH（水平面）V┻H┻W正立投影面 简称正 面 代号V 侧立投影面 简称侧 面 代号W 水平投影面 简称水平面 代号HXYZo在我们教室，有没有这

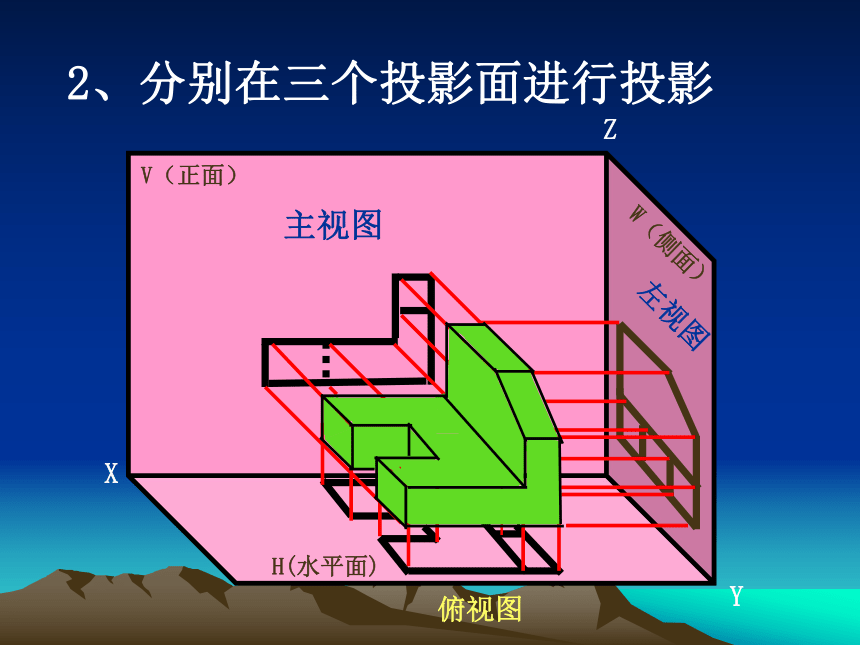

样的投影面体系？找一找2、分别在三个投影面进行投影主视图左视图俯视图
3、把投影面展开
把Y轴拆开，把Ｈ面向下旋转９０°，
把Ｗ面向外旋转９0°
展开过程： 主视图左视图俯视图主视图保持不动左视图在主视图右面 俯视图在主视图下面二、三视图的投影规律三视图的投影规律也就是三视图的两个关系，一个是“三等”关系，另一个“方位”关系 三视图的 关系长高宽宽三 等主、俯视图 长对正主、左视图 高平齐俯、左视图 宽相等三视图的 关系上后左下前对照立体图，在三视图中判断方位（8）（11）（2）（1）（5）（12）（6）（4）（3）(10)（7）（9）上上后后下下右前前右右里后外前方 位三视图的两个投影规律：一个是“三等”关系，另一个是“方位”关系，是看、画图的依据，这两个关系缺一不可。注意： 1、根据主、左视图，并参照立体图，选择正确的俯视图（ ）22、根据主、俯视图，并参照立体图，选择正确的左视图（ ）13、根据立体图上箭头所指方向，选择正确的视图（ ）44、参照立体图画三视图物体的视图只能表达其形状和结构的关系，若要使三视图表达实物的真实大小，必须进行尺寸标注。内容小结1、投影体系的建立。注意V ┻ H ┻ W 。2、三视图的形成过程：“一投影二展平”。即:把物体放在投影体系中分别向三个投影面进行投影后, 将Ｙ轴拆开，——把Ｈ面向下旋转９０°，把Ｗ面向外旋转９0°即得物体的“三视图”。3、三视图的投影规律主、左视图 高平齐俯、左视图 宽相等作 业习题册P13 教师寄语：“横看成岭侧成峰，远近高低各不同”，做人、做事，接人待物要多角度，多方面分析，我们会发现许多美的、闪光的东西
