课件20张PPT。2.3物体内部结构——全剖视图设计

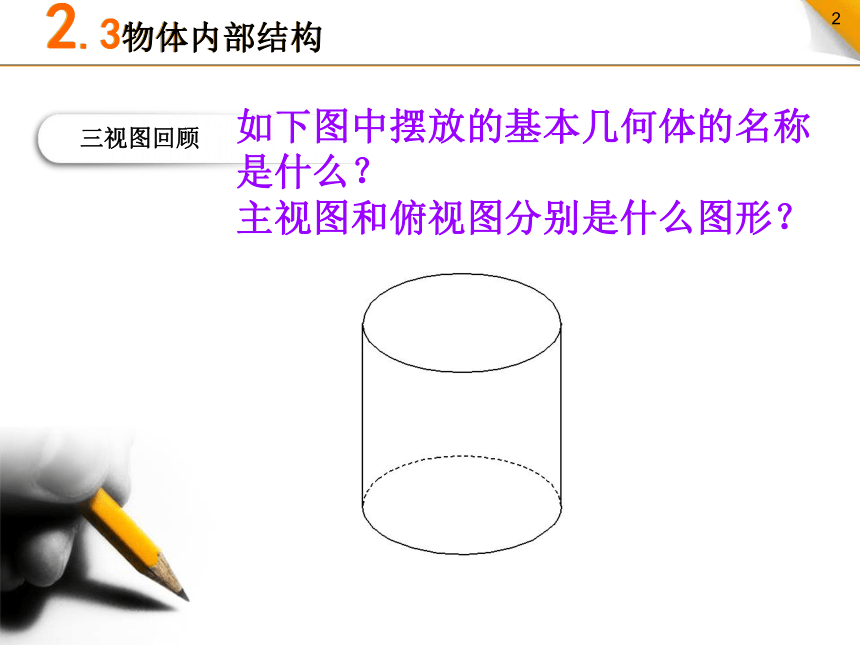

表达第二章如下图中摆放的基本几何体的名称
是什么？
主视图和俯视图分别是什么图形？2.3物体内部结构

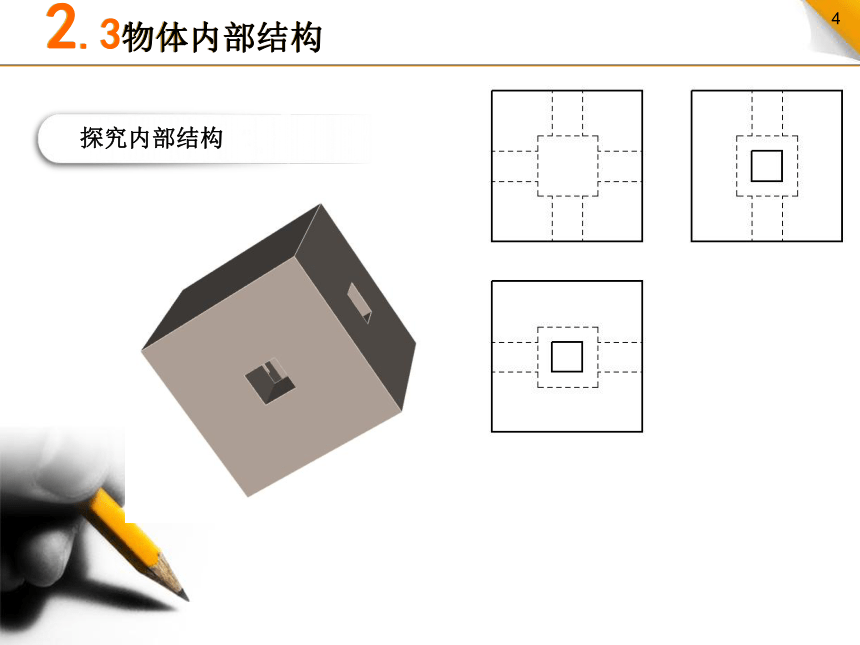

下图又是哪个基本几何体的三视图？2.3物体内部结构
对比一下两张图有什么区别？

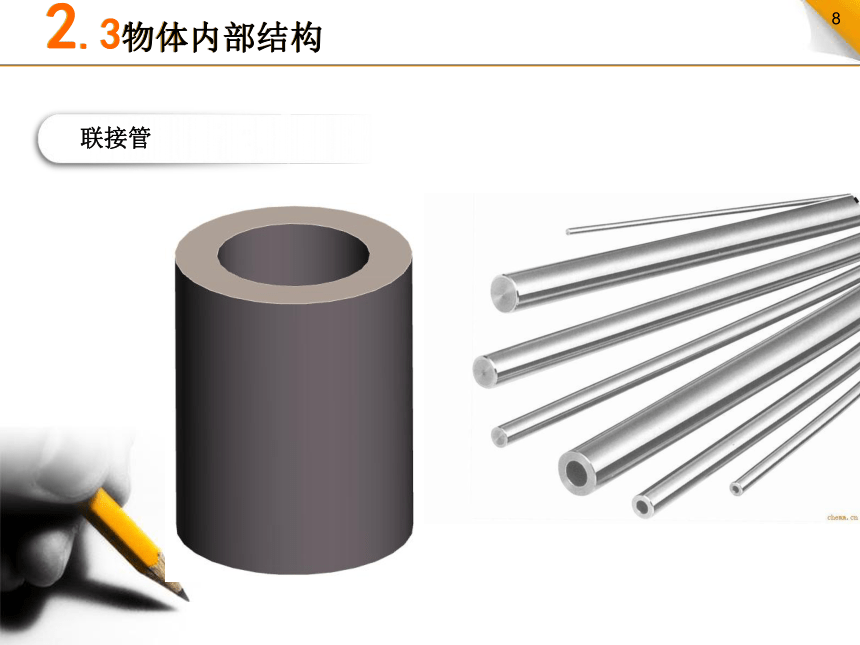

图中的虚线的含义是什么？2.3物体内部结构

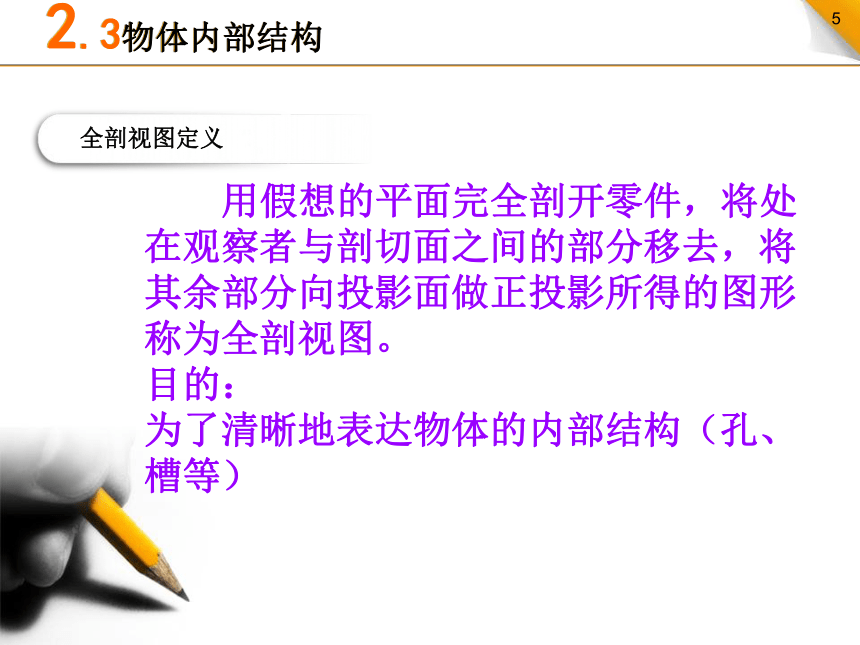

用假想的平面完全剖开零件，将处在观察者与剖切面之间的部分移去，将其余部分向投影面做正投影所得的图形称为全剖视图。
目的：
为了清晰地表达物体的内部结构（孔、槽等）2.3物体内部结构

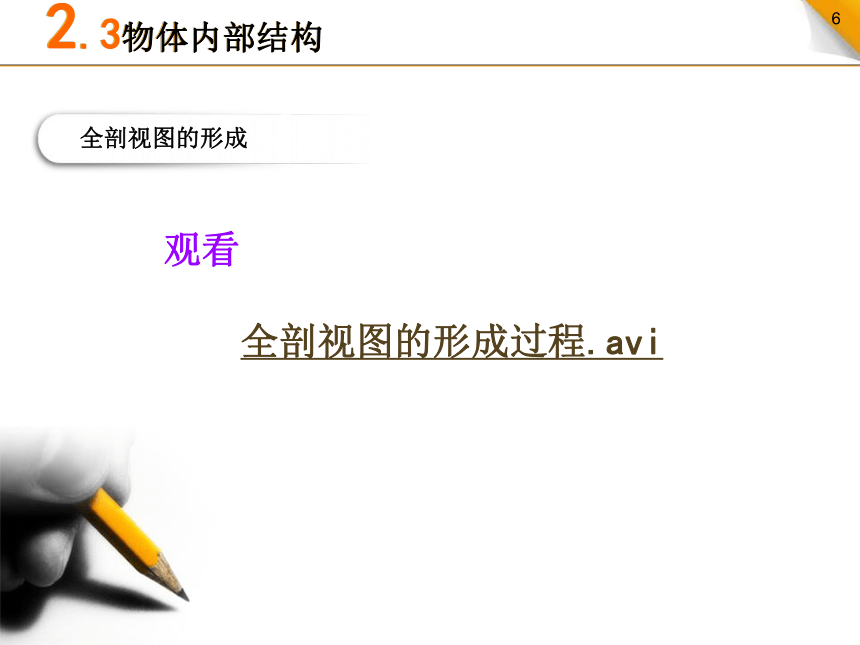

观看

全剖视图的形成过程.avi2.3物体内部结构

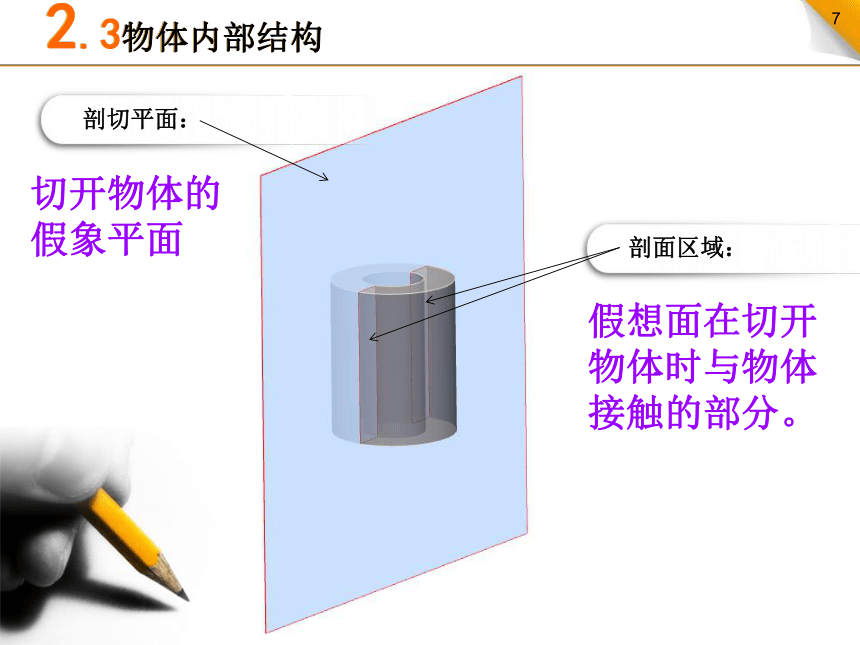

切开物体的假象平面2.3物体内部结构
假想面在切开物体时与物体接触的部分。2.3物体内部结构
2.3物体内部结构

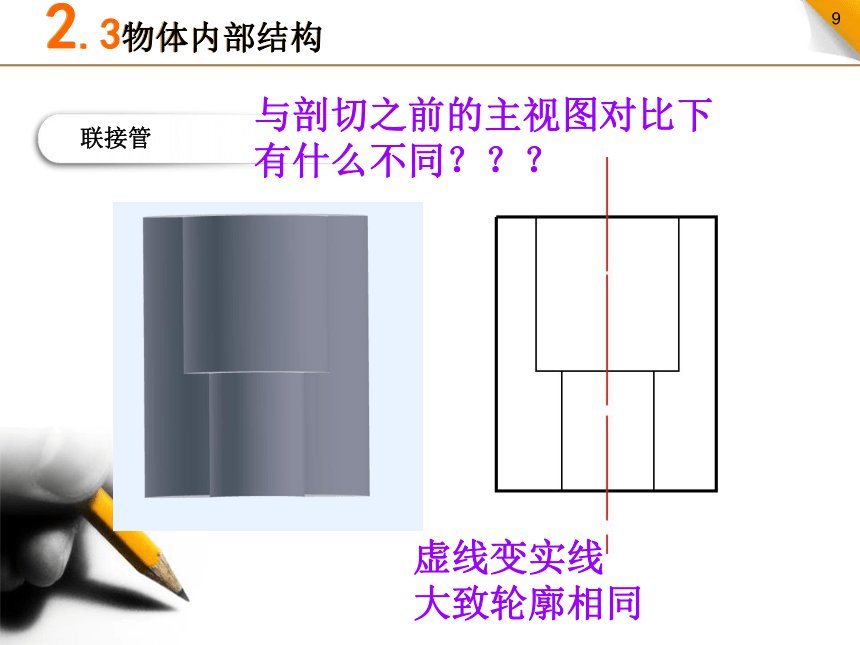

与剖切之前的主视图对比下有什么不同？？？虚线变实线
大致轮廓相同
2.3物体内部结构
请一位同学上台，用画图软件的染色桶将剩余部分正投影图中的剖面区域染成红色。2.3物体内部结构
在生活中，当我们把物体切开之后，其内部材料的颜色、纹理与外表面很多情况下不一致。2.3物体内部结构
剖面符号<1>金属剖面符号为细实线，互相平行，间隔均匀。
<2>与图形剖面区域的对称线成45°角。
<3>同一物体的各个剖切区域，其剖面线画法应一致；相邻物体的剖面线必须以不同的斜向画出。2.3物体内部结构
为下面两张全剖视图中的剖面区域添上剖面符号。2.3物体内部结构
2.3物体内部结构
2.3物体内部结构
第一步：确定剖切平面的位置小诀窍：尽量多的通过孔的轴线或对称线第二步：根据选定剖切方向的主视
图画出剖视图的大致轮廓。第三步：想象剖面区域的形状，添上剖
面符号。2.3物体内部结构
注意点：
剖视图的主视图中不要漏线，剖切平面后的可见轮廓线应画出。第四步：将其余视图画齐。2.3物体内部结构
注意点：
<1>全剖视图是用假想的平面将物体剖切后画出的投影，其他的视图应该按照完整的零件画出。
<2>全剖视图中尽量不要出现虚线。参照主视图和俯视图，在中间的方框中画出对应的剖视图。2.3物体内部结构
掌握了表达物体内部结构的方法：全剖视图
知道了全剖视图的定义和形成过程
剖切平面、剖面区域、剖切符号
全剖视图的标注
全剖视图的画法（分四步）
2.3物体内部结构
