课件54张PPT。劳 动 技 术高中一年级设 计简 述设 计 简 述什么是设计？

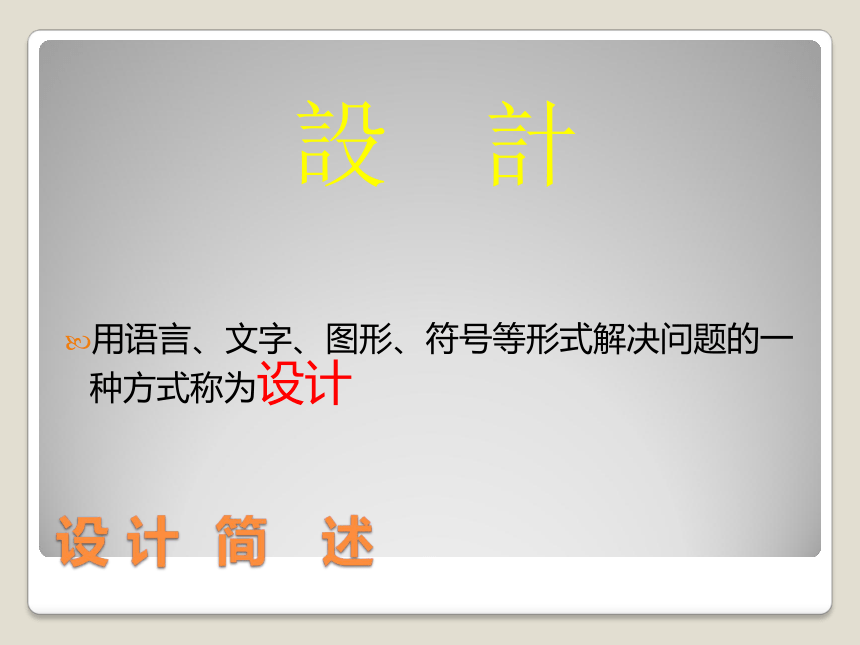

設 計
用语言、文字、图形、符号等形式解决问题的一种方式称为设计

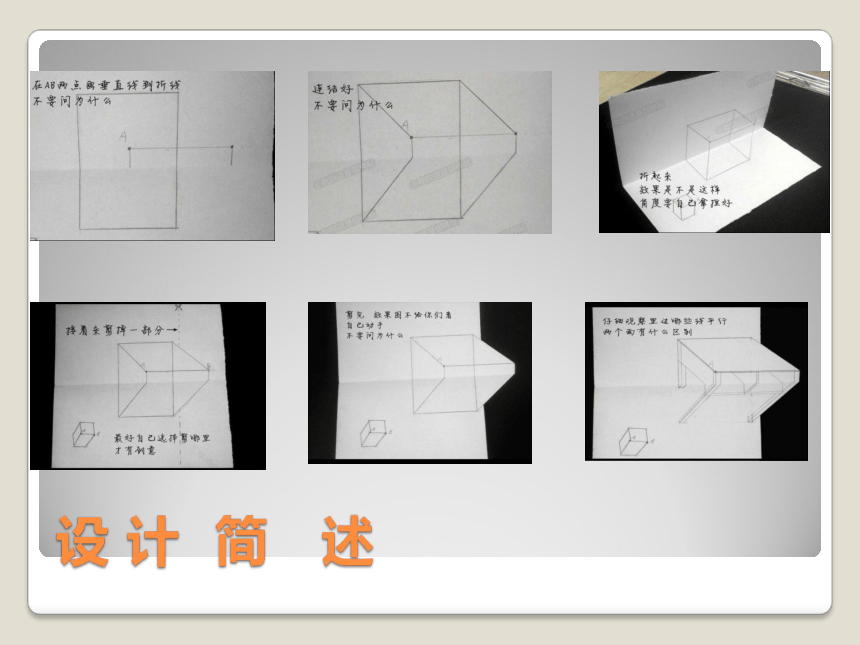

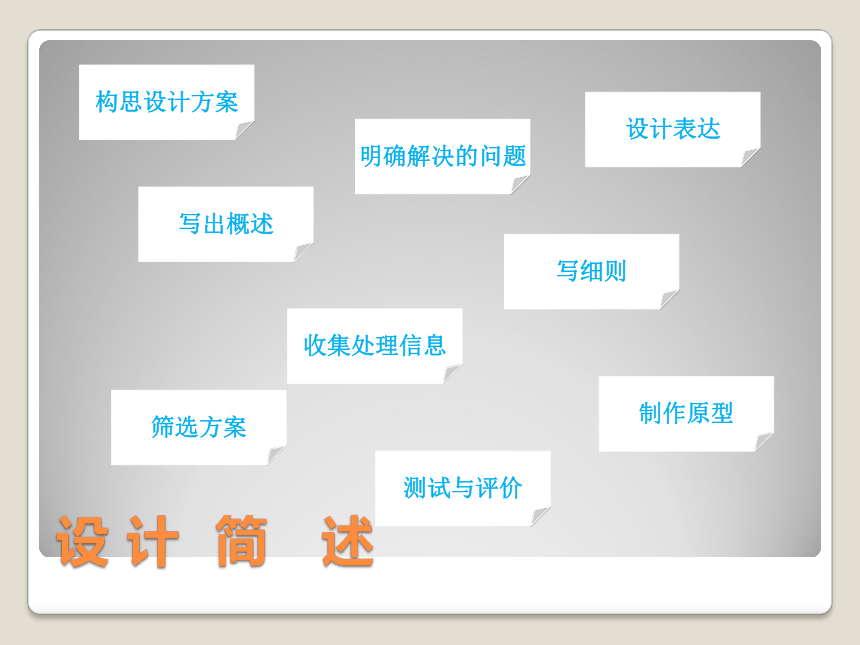

设 计 简 述构思设计方案设 计 简 述写出概述收集处理信息筛选方案明确解决的问题写细则设计表达测试与评价制作原型设 计 简 述设 计 简 述设 计 简 述设 计 简 述设 计 简 述ⅠⅡⅢⅣ

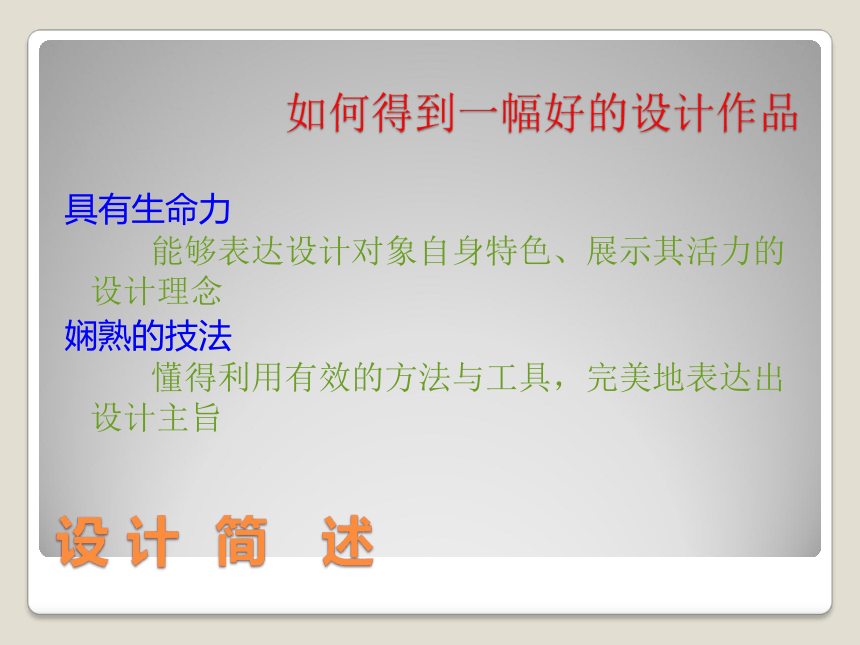

具有生命力
能够表达设计对象自身特色、展示其活力的设计理念
娴熟的技法
懂得利用有效的方法与工具，完美地表达出设计主旨
设 计 简 述如何得到一幅好的设计作品设 计简 述以上设 计表 达投 影&视 图光源实物投影面光源实物投影面中心投影阳光下的影子
手电照射的影子
烛光下的影子
路灯下的行人影子
教室日光灯下的影子
平行投影斜投影正投影无法正确表述物体原貌投影视图三　视　图“九字诀”——长对正、高平齐、宽相等三视图的绘制图线技巧工具三视图
绘制先画物体中心线、底面线、端面线等基准线
再画最能反映物体形状的视图（不一定是主视图）
根据投影规律画出其他视图三视图 绘制步骤圆锥三视图
正确 —— 长度关系相等
完整 —— 位置关系对应
清晰 —— 线条表达准确，视图位置合理，使用标准线条，对称物体和旋转物体画出中心线
三视图 绘制要求自由选择主视方向后完成三视图自由选择主视方向后完成三视图尺寸标注4030正确d200
r85
?-50
S35
2-R14错误自由选择主视方向绘制三视图并进行尺寸标注正方体
边长：30
正方孔
边长：15
尺寸标注 规则尺寸只标注一次并应标注在结构最明显的视图上；
物体实际大小应以图样上所注的尺寸为依据；
尺寸以毫米为单位，如采用其他单位时，必须注明；
所标注的尺寸为完工尺寸；自由选择主视方向绘制三视图并进行尺寸标注视图读识视图读识形体分析法视图读识线面分析法透视平行线会相交吗？透视剖视图剖视图剖视图外表简单、内部复杂、前后对称内外都复杂、有对称面重点表达某一部位的结构形状
