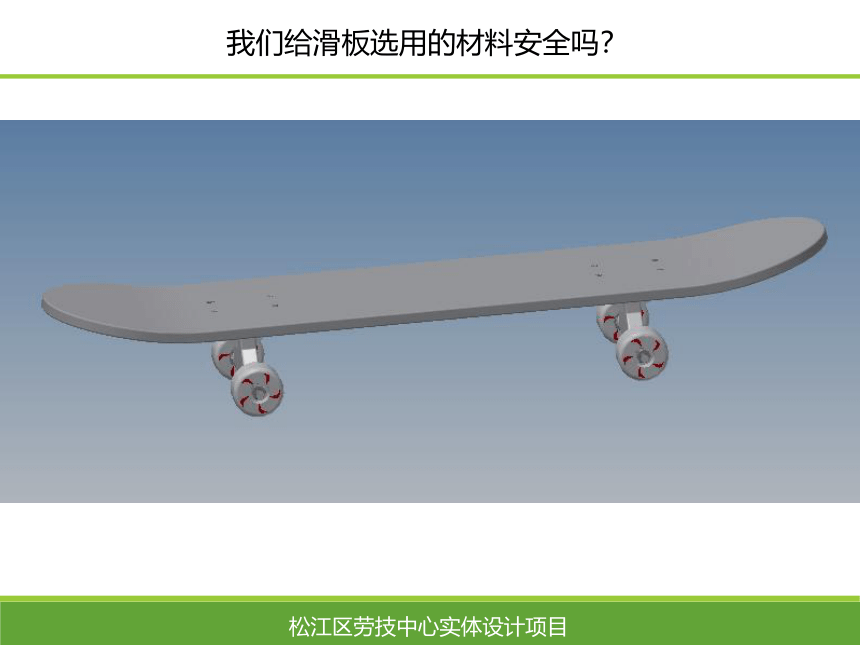

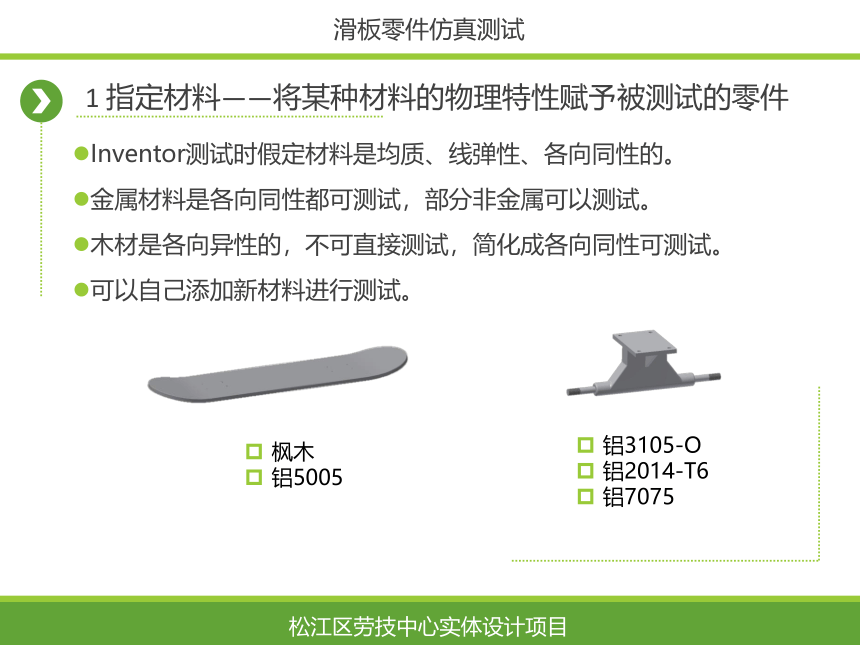

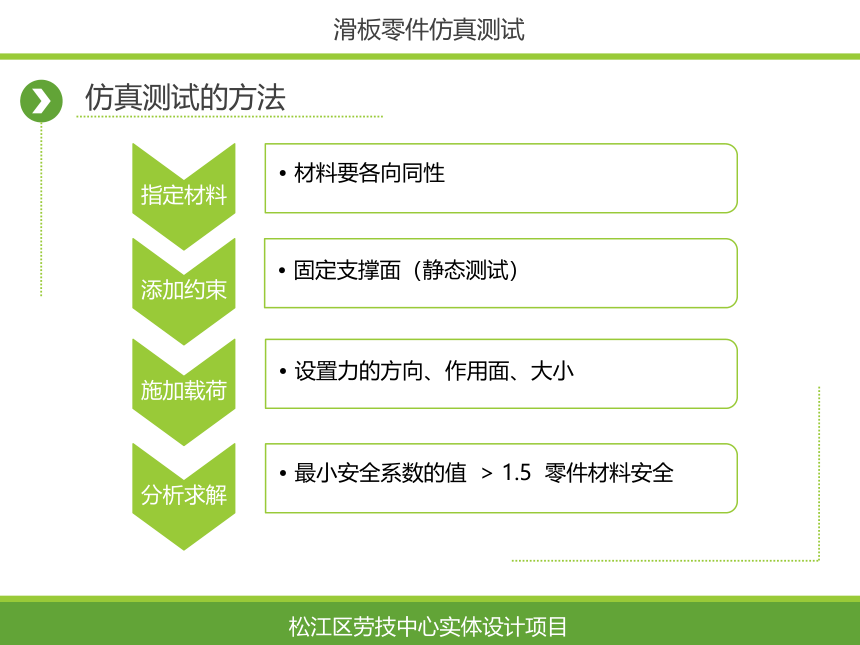

课件19张PPT。我们给滑板选用的材料安全吗？滑板零件仿真测试仿真测试的方法1 指定材料——将某种材料的物理特性赋予被测试的零件
Inventor测试时假定材料是均质、线弹性、各向同性的。
金属材料是各向同性都可测试，部分非金属可以测试。
木材是各向异性的，不可直接测试，简化成各向同性可测试。
可以自己添加新材料进行测试。
枫木
铝5005铝3105-O
铝2014-T6
铝7075

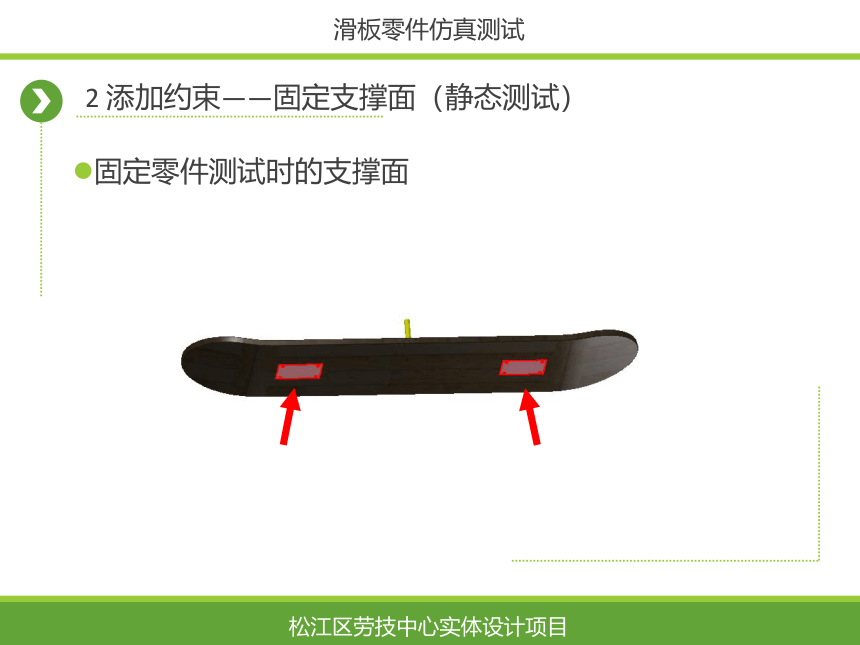

2 添加约束——固定支撑面（静态测试）
固定零件测试时的支撑面
3 施加载荷——指定施加在零件上的力指定力的大小、方向和作用面施加多大的力？按照国家相关标准：
成人滑板承载量至少达到100Kg

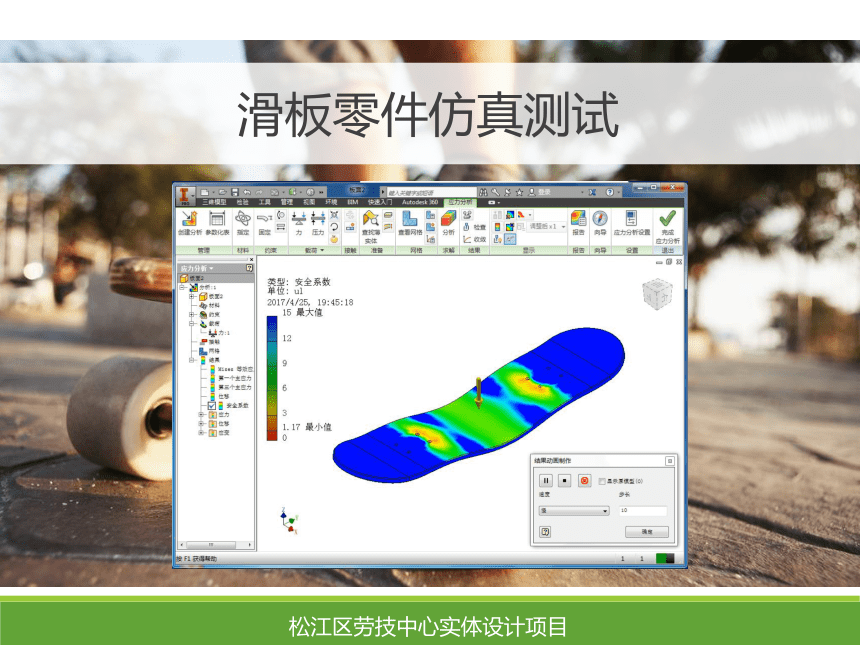

测试时施加的载荷至少为最大承载量的2倍4 分析求解激活“安全系数”结果选项，找到最小安全系数值在工程设计中，通常要求最小安全系数的值大于1.5，即要求设计的零件在给定作用力下，零件任何一点的安全系数都必须大于1.5。
评估：最小安全系数的值 > 1.5 零件材料安全完成学习单中测试任务，记录测试数据任务一：板面材料测试比较完成测试任务，记录数据任务二：支架材料测试比较实际滑板产品使用的材料思考：给零件选材需要考虑哪些因素？
选材考虑的因素仿真测试技术在设计中的作用开发费用和时间节约50%
设计更改、返工率减少93%
出现问题比传统制造减少50%～80%波音777采用仿真测试技术带来的效益思考：仿真测试能完全代替真实的测试吗？
思考：不管是仿真测试，还是真实的测试，测试的目的是什么吗？
设计源于生活，细节决定品质
