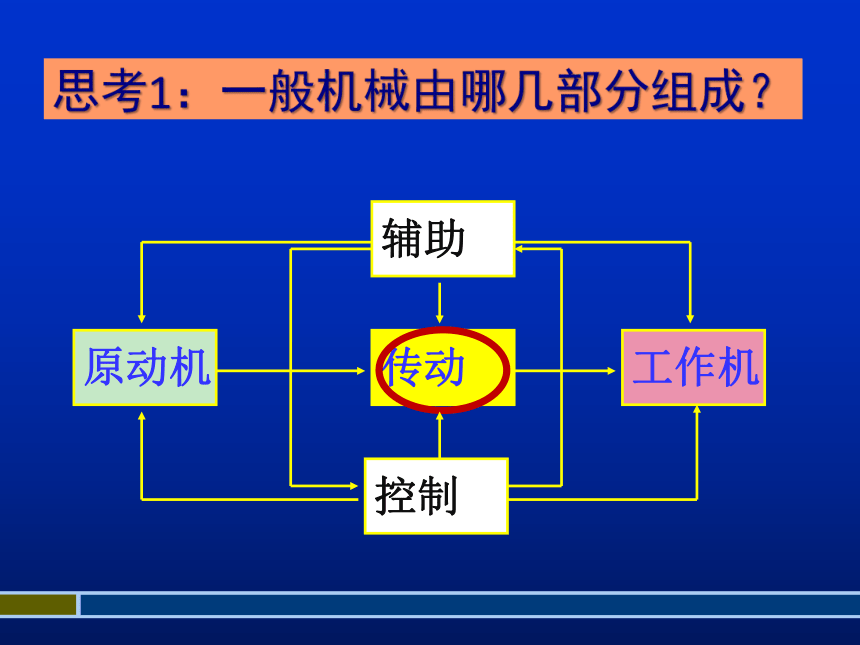

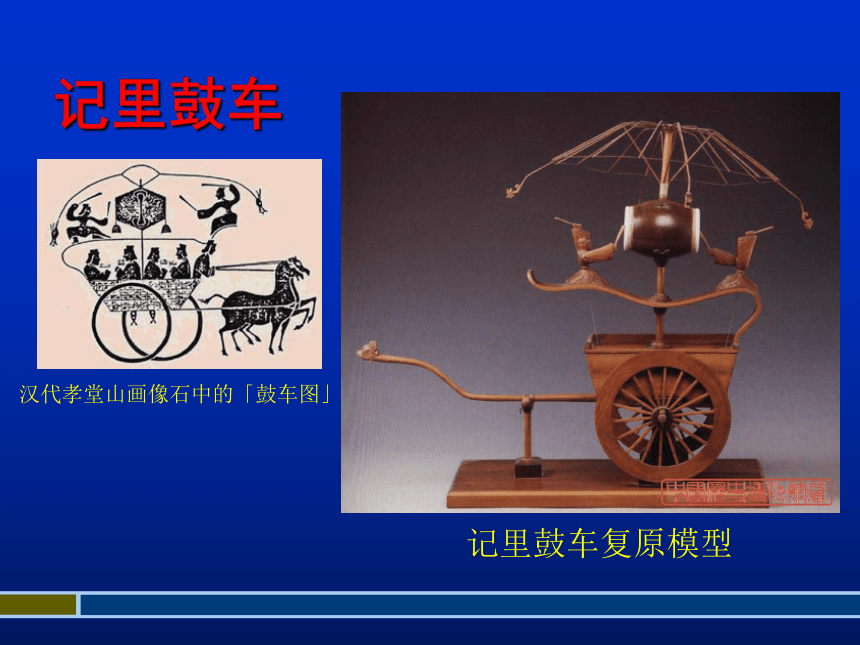

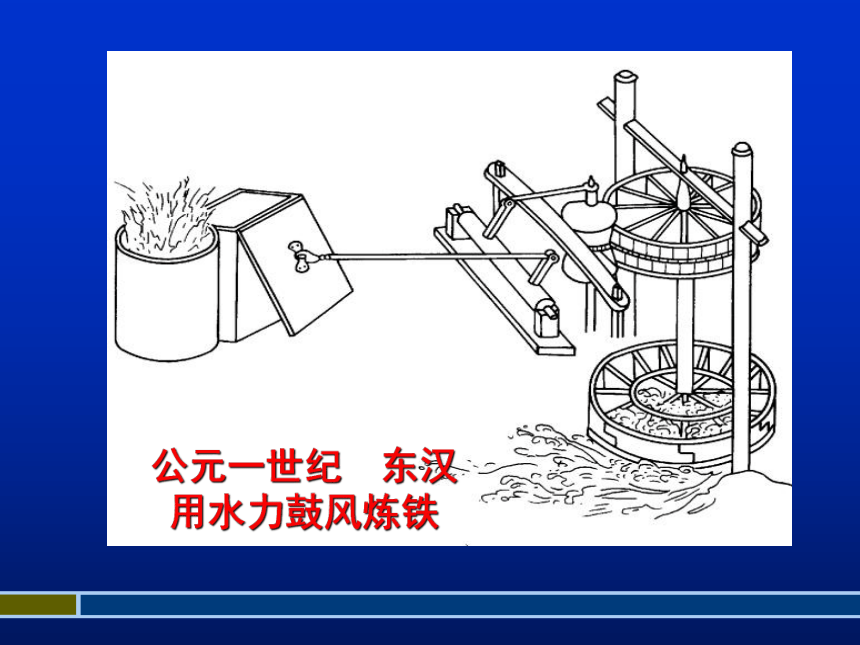

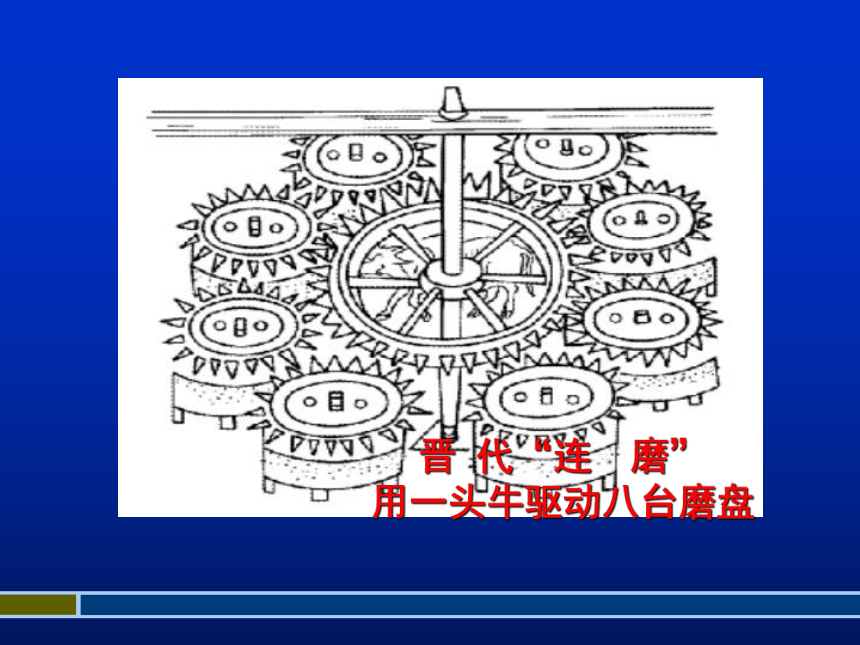

课件23张PPT。常见的传动机构（1）汉代孝堂山画像石中的「鼓车图」 记里鼓车记里鼓车复原模型 传动思考1：一般机械由哪几部分组成？

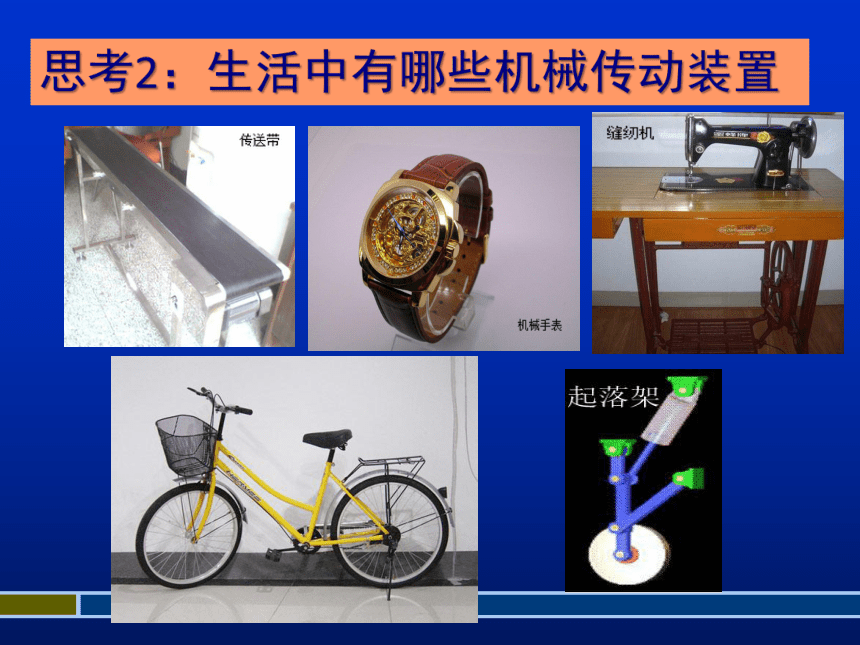

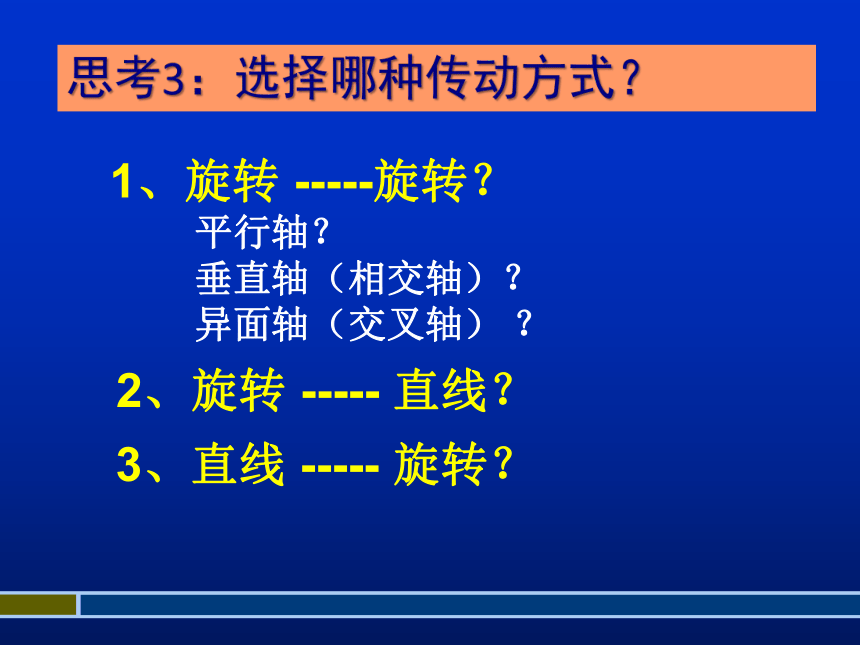

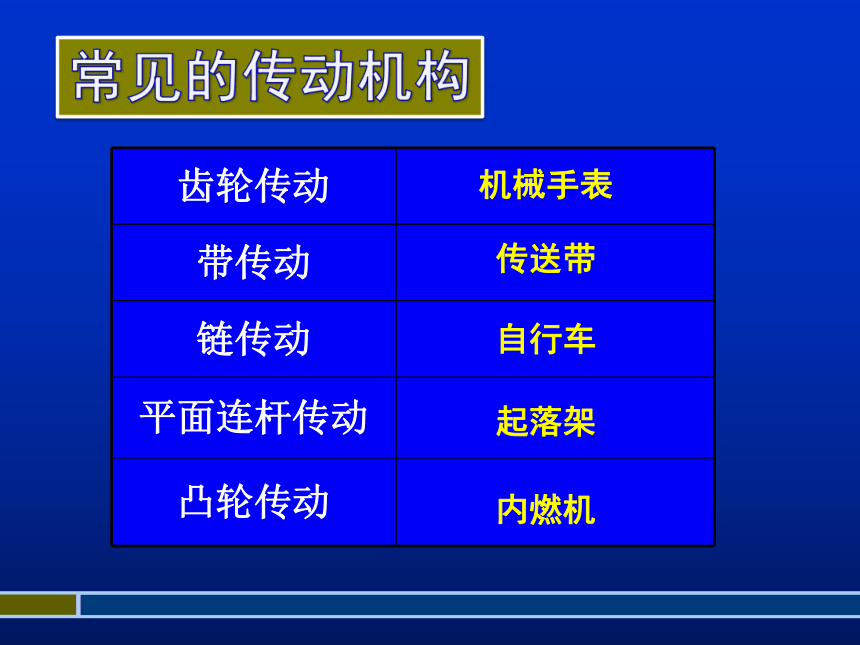

原动机工作机控制辅助思考2：生活中有哪些机械传动装置传送带机械手表自行车起落架内燃机常见的传动机构 思考3：选择哪种传动方式？1、旋转 -----旋转？
平行轴？
垂直轴（相交轴）？
异面轴（交叉轴） ？2、旋转 ----- 直线？ 3、直线 ----- 旋转？

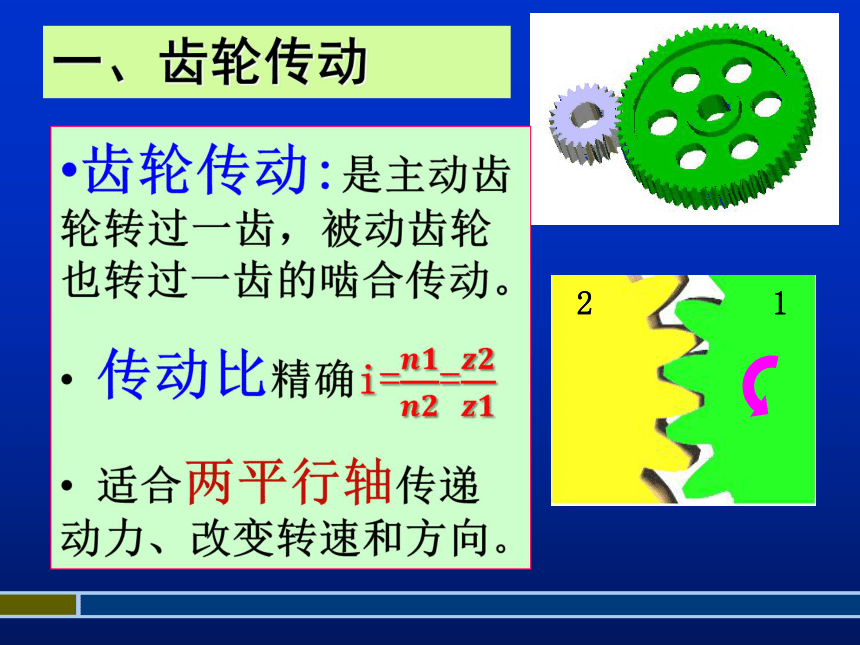

?一、齿轮传动观察思考：1、平行轴两个齿轮的外啮合转动方向是相同的还是相反的？2、有什么办法可以使平行轴两个齿轮的外啮合转动方向一致？两轴平行——圆柱齿轮传动 牙齿是排列在圆锥体的表面上，它的齿形一端大，另一端小。两轴相交——圆锥齿轮传动 直线运动 旋转运动

（齿条运动要有导向槽）齿轮与齿条传动 可以互为主动 两轴交错（900）1、蜗杆是主动件蜗轮与蜗杆传动（单向锁定）2、蜗杆转动一周，蜗轮转过一个齿。（减速）3、传动比等于蜗轮的齿数。 今日传动设计：一、旋转——旋转（圆柱齿轮）
1、 减速 转向相反
2、 增速 转向相反
3、 同向减速传动
4、 同向同速传动
链传动是由主动链轮，链条和从动链轮组成，一般应用在两平行轴之间距离较大，且工作条件较差的场合。二、链传动三、带传动 由装在平行轴上的带轮和紧套在两带轮上的带组成的。依靠带和带轮之间所产生的摩擦力传递动力。带传动的特点：优点：轴间距离范围大，工作平稳，噪声小。过载时，带和轮之间会自动打滑，可起过载保护作用。结构简单，安装要求不高。
缺点：外部尺寸较大，不紧凑。由于带打滑，传动比不精确，传动带需张紧装置， 寿命较短。 思考3：1、旋转 -----旋转？
平行轴、垂直轴 、异面轴下列情况中选择哪种传动方式？2、旋转 ----- 直线？ 3、直线 ----- 旋转？
讨论与交流：1、旋转——旋转齿轮齿条带传动 链传动 圆柱齿轮 圆锥齿轮 蜗轮蜗杆2、旋转——直线 平行轴 ： 较远
较近 垂直轴：3、直线——旋转 曲柄滑块机构异面轴：一台电动机转速为3000转/分，工作机需要转速为25转/分，同学们能否设计出合适的传动机构呢？课后思考：谢谢！电机带传动单级齿轮减速器链传动Ⅰ轴Ⅲ轴Ⅱ轴运输带滚筒联轴器
