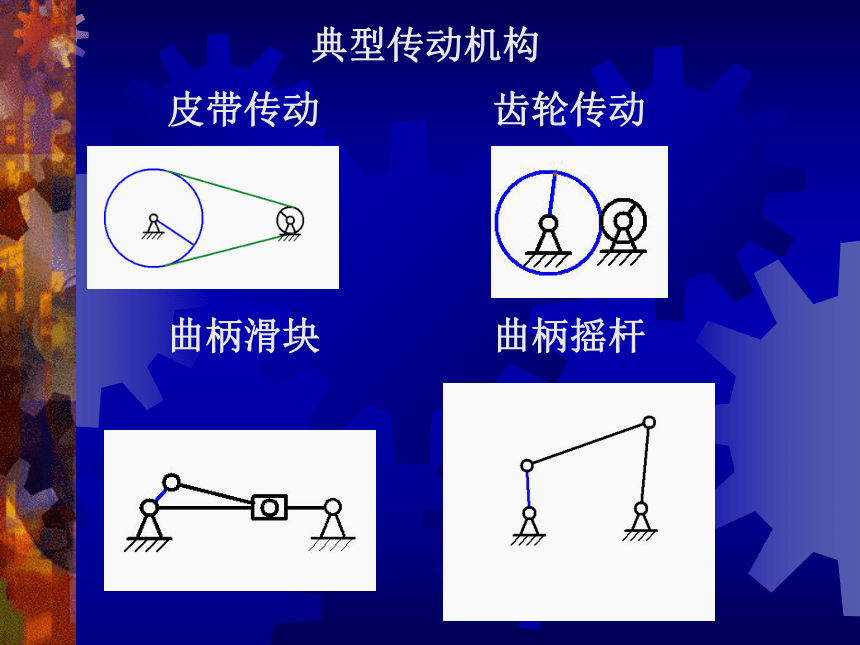

课件18张PPT。机械设计基础皮带传动齿轮传动曲柄滑块曲柄摇杆典型传动机构传动机构配置实例：设计一个能够实现风箱自动拉动的机械。“水排”模拟的工作场景水排——杜诗动力部分：执行部分：???传动机构一个执行机构同时实现二种运动: 圆周+直线水轮三事——水轮带动下，可实现磨面、砻稻、碾米三种功能。 案例设计：旋转木马任务要求：1、木马绕圆可以旋转
2、木马旋转同时作上下运动
3、共用一个马达，马达转速 3000r/min
4、考虑安全，木马旋转速度控制在10 r/min左右1、教材P102，手动台式钻床的传动机构配置,请分析它采用哪些传动机构2、查询一个中国古代典型机械运用实例，并分析一下它采用什么传动机构。教材P102，手动台式钻术的传动机构配置动力部分传动机构执行部分马达钻头往复直线圆周圆周皮带轮圆周—圆周（齿轮）齿轮齿条圆周—直线皮带轮教材P102，手动台式钻术的传动机构配置动力部分传动机构执行部分马达钻头往复直线圆周圆周 塔轮圆周—圆周齿轮齿条圆周—直线执行部分分析：部件一：圆盘，连续圆周运动，速度10r/min.部件二：连杆，上下往复直线运动，二部件之间相互协调，旋转同时作上下运动。动力部分分析：动力源：马达，连续圆周运动，速度3000r/min.传动机构配置：拟分三级减速，二组齿轮和蜗轮蜗杆i=3*4*30=360经减速后，i=3000/360=8.3
