课件15张PPT。攻 丝钳工0一、钳工概述1 、基本概念
钳工是手持工具（手动工具和手工工具）对工程材料进行加工的方法。

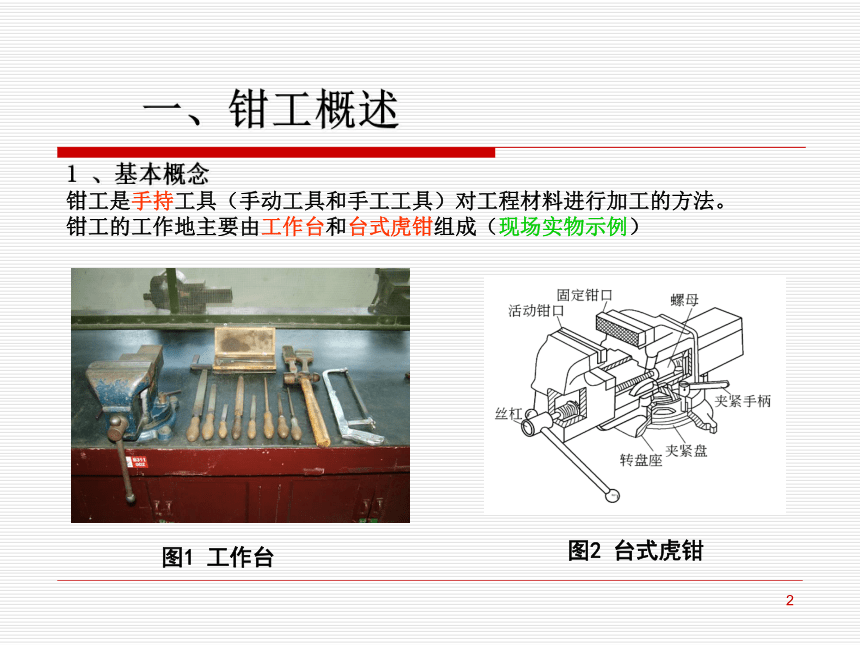

钳工的工作地主要由工作台和台式虎钳组成（现场实物示例）
图1 工作台图2 台式虎钳02、钳工常用工具1.手动工具：主要指虎钳等（台虎钳、平口钳、手虎钳）工具。
2.手工工具：主要指手锯、锉刀、錾子、手锤等工具（发展为手电钻、手电剪等电动工具）。

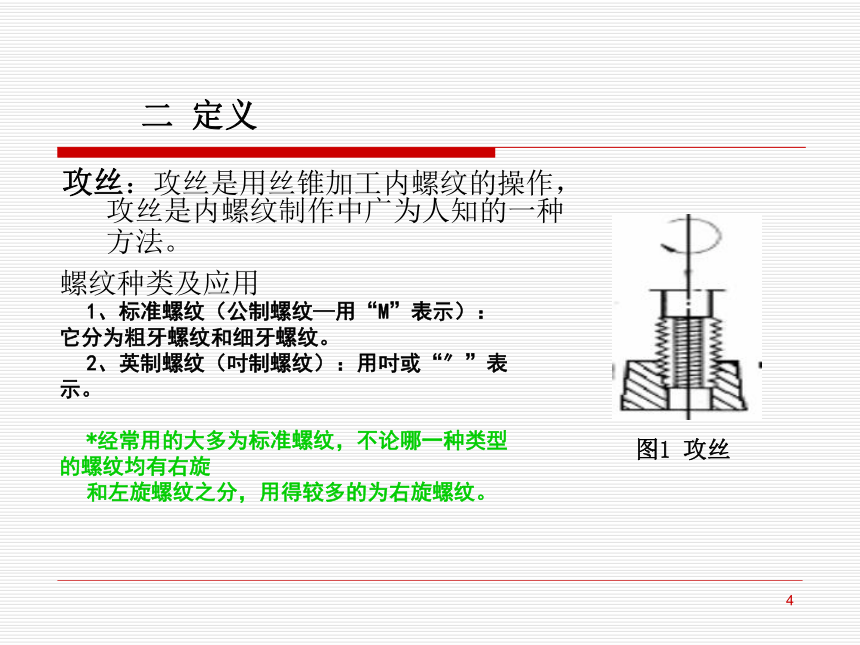

*砂轮机、钻床、剪板机、研磨机等机床图3 手工工具0攻丝：攻丝是用丝锥加工内螺纹的操作， 攻丝是内螺纹制作中广为人知的一种方法。 二 定义螺纹种类及应用1、标准螺纹（公制螺纹—用“M”表示）：它分为粗牙螺纹和细牙螺纹。
2、英制螺纹（吋制螺纹）：用吋或“″”表示。
*经常用的大多为标准螺纹，不论哪一种类型的螺纹均有右旋
和左旋螺纹之分，用得较多的为右旋螺纹。图1 攻丝0

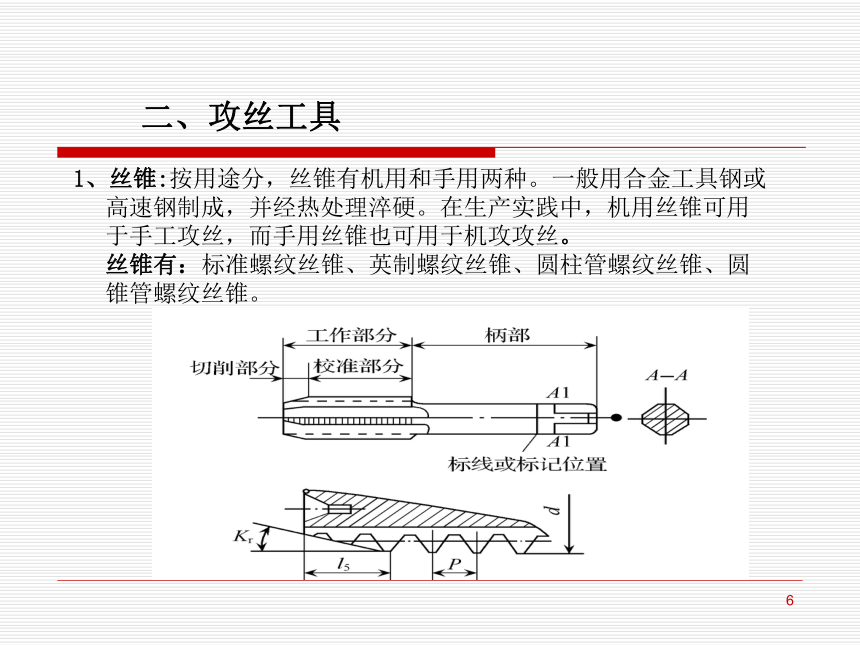

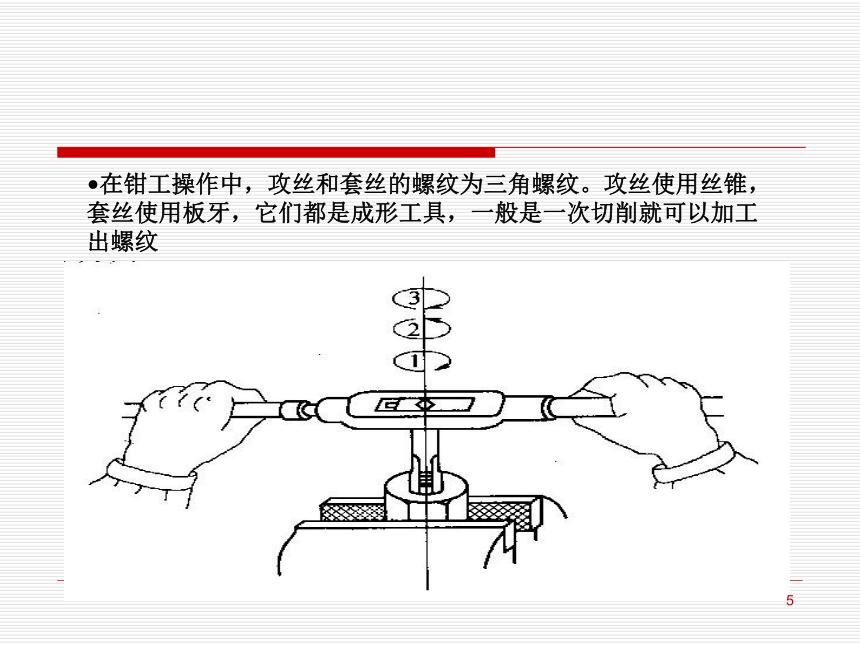

在钳工操作中，攻丝和套丝的螺纹为三角螺纹。攻丝使用丝锥，套丝使用板牙，它们都是成形工具，一般是一次切削就可以加工出螺纹0二、攻丝工具1、丝锥:按用途分，丝锥有机用和手用两种。一般用合金工具钢或高速钢制成，并经热处理淬硬。在生产实践中，机用丝锥可用于手工攻丝，而手用丝锥也可用于机攻攻丝。 丝锥有：标准螺纹丝锥、英制螺纹丝锥、圆柱管螺纹丝锥、圆锥管螺纹丝锥。0丝锥的基本结构形状像一个螺钉，轴向有几条容屑槽，相应地开成几瓣刀刃（切削刃），由工作部分和柄部组成，其中工作部分由切削部分与校准部分组成。柄部为方头，其作用是与铰杠相配合并传递扭矩。端部磨出切削锥角，使切削负荷分布在几个刀齿上，逐渐切到齿深，而使切削省力、刀齿受力均匀，不易崩刃或折断，也便于正确切入。校准部分均具有完整的牙形，主要用来校准和修光已切出的螺纹，并引导丝锥沿轴向前进。为了制造和刃磨方便，丝锥上的容屑槽一般做成直槽。有些专用丝锥为了控制排屑方向，做成螺旋槽。加工不通孔螺纹，为使切屑向上排出，容屑槽做成右旋槽。加工通孔螺纹，为使切屑向下排出，容屑槽做成左旋槽 002、铰杠（铰手）
铰杠是用来夹持丝锥的工具，如图所示。
常用的是可调式铰杠，旋动右边手柄，即可调节方孔的大小，以便夹持不同尺寸的丝锥。铰杠长度应根据丝锥尺寸大小进行选择，以便控制攻螺纹时的施力（扭矩），防止丝锥因施力不当而折断。
图5 活动铰杠0三、攻丝操作要领1、将丝锥装入铰杠内，再将丝锥放在底孔内，要求丝锥与底孔垂直。然后一手按住铰杠中部，一手握住手柄一端，并沿丝锥中线加压，同时按顺时针转动铰杠，直至丝锥切入零件一扣到二扣。
2、从多方向用直角尺或目测检查丝锥与底孔是否垂直，若不垂直，应及时校正。
3、确认垂直后，不需要再加压力，只是按顺时针转动。两手用力要均匀，另外还要向反方向转动，以便及时断屑。
4、头锥攻完后，换上二锥用上述方法切割出要求的内螺纹。精度要求高时，可采用三锥。图6 攻丝0四、攻丝操作注意事项① 为了降低零件的表面粗糙度值，减少阻力，攻螺纹时要加润滑剂，钢件用油，铝件用水，灰铸铁用煤油等。② 如果零件是通孔，一直攻通，如果零件是盲孔，要注意攻螺纹深度。0
安全提示：请大家在操作中注意安全0结束语学有所思
思有所得
学以致用0 谢谢大家0
