(共27张PPT)

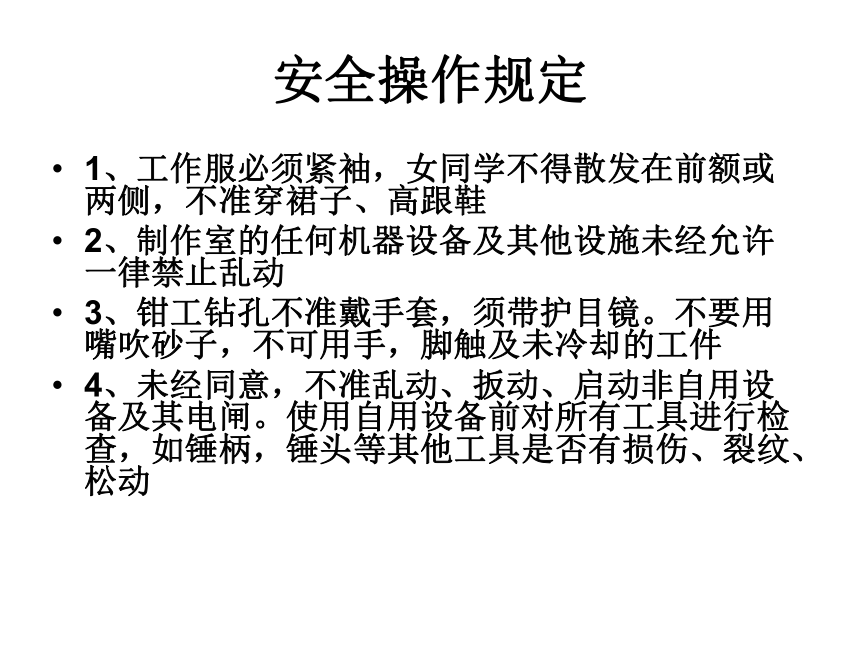

安全操作规定
1、工作服必须紧袖，女同学不得散发在前额或两侧，不准穿裙子、高跟鞋
2、制作室的任何机器设备及其他设施未经允许一律禁止乱动
3、钳工钻孔不准戴手套，须带护目镜。不要用嘴吹砂子，不可用手，脚触及未冷却的工件
4、未经同意，不准乱动、扳动、启动非自用设备及其电闸。使用自用设备前对所有工具进行检查，如锤柄，锤头等其他工具是否有损伤、裂纹、松动

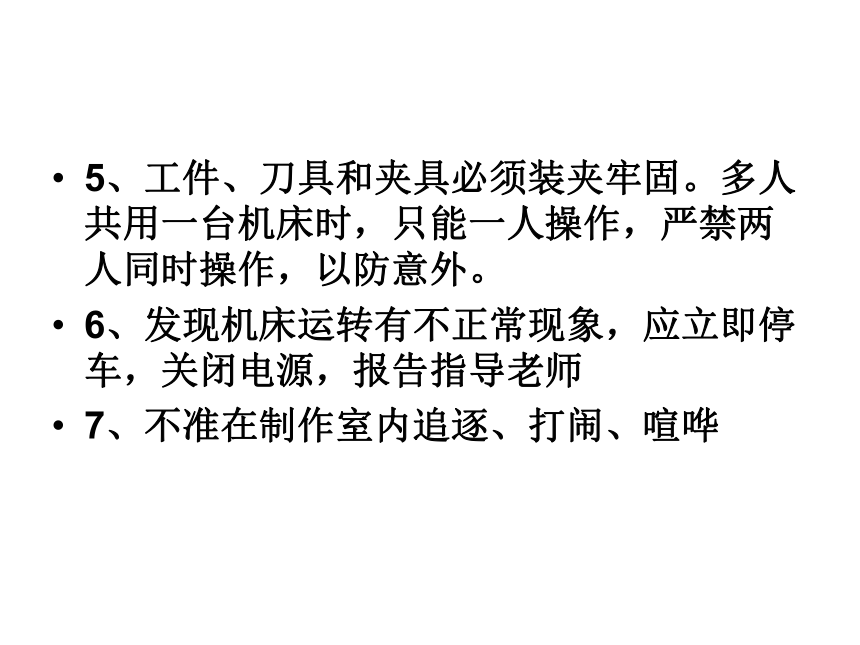

5、工件、刀具和夹具必须装夹牢固。多人共用一台机床时，只能一人操作，严禁两人同时操作，以防意外。
6、发现机床运转有不正常现象，应立即停车，关闭电源，报告指导老师
7、不准在制作室内追逐、打闹、喧哗

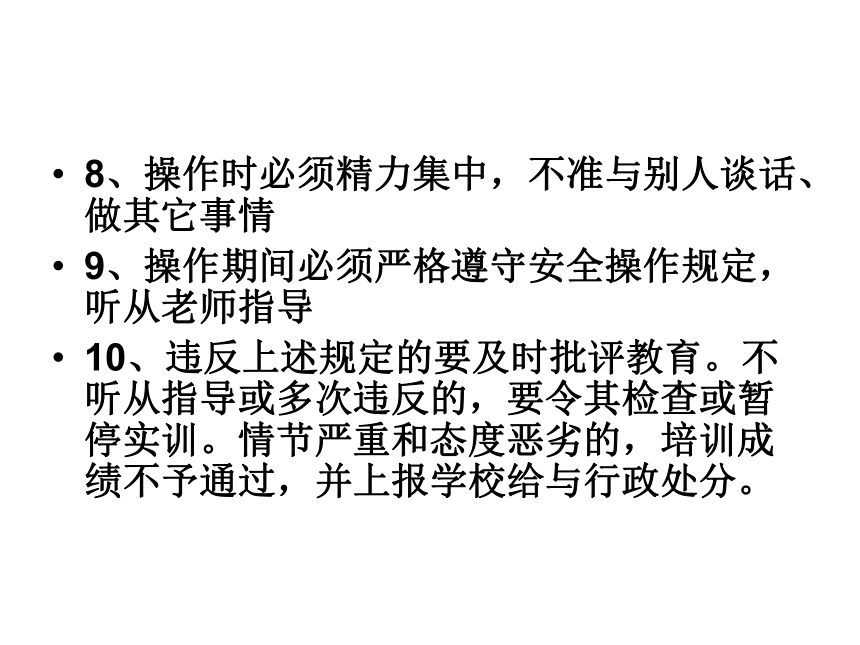

8、操作时必须精力集中，不准与别人谈话、做其它事情
9、操作期间必须严格遵守安全操作规定，听从老师指导
10、违反上述规定的要及时批评教育。不听从指导或多次违反的，要令其检查或暂停实训。情节严重和态度恶劣的，培训成绩不予通过，并上报学校给与行政处分。

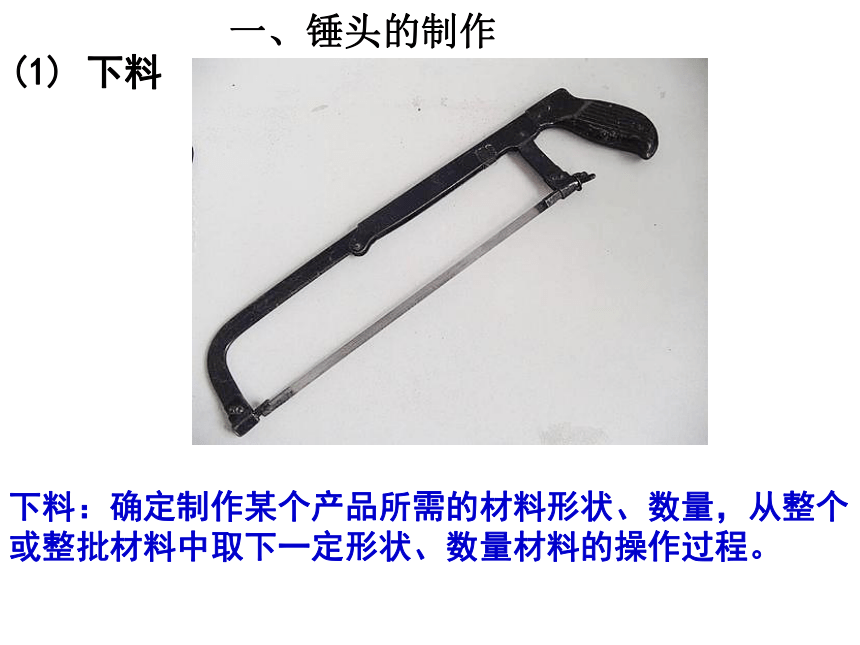

(1) 下料
下料：确定制作某个产品所需的材料形状、数量，从整个或整批材料中取下一定形状、数量材料的操作过程。
一、锤头的制作

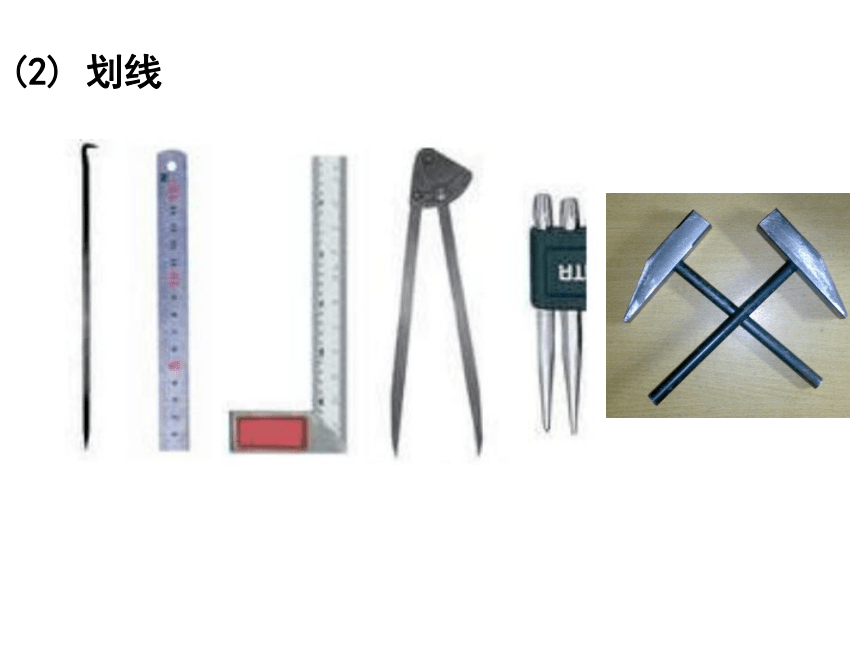

(2) 划线
*

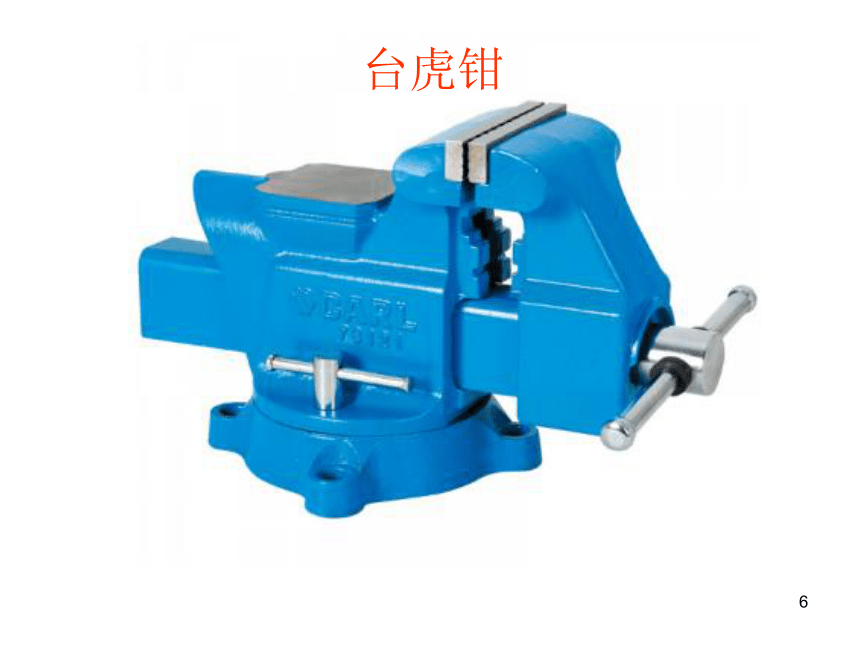

台虎钳
夹装和锯割
锯条的正确安装

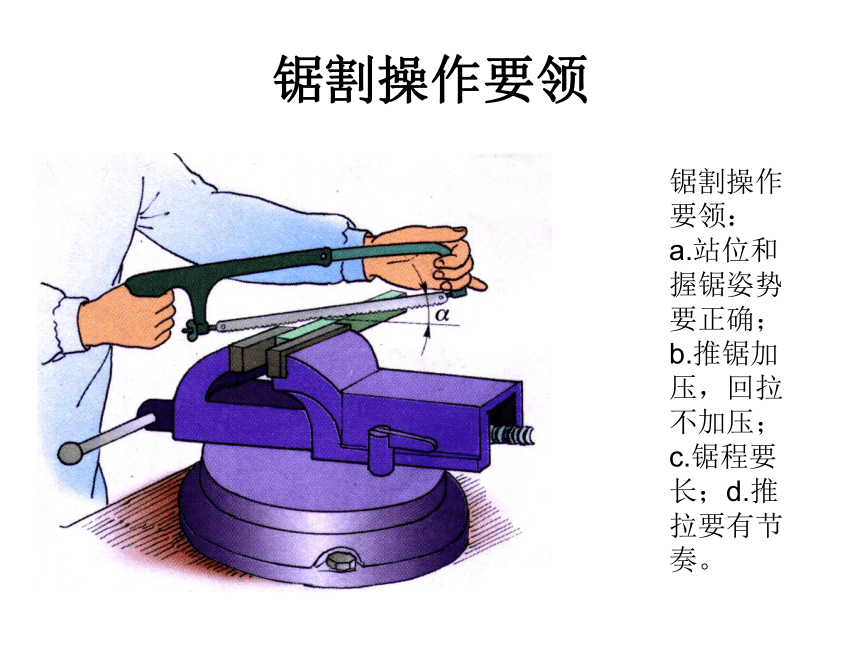

锯割操作要领
锯割操作要领：
a.站位和握锯姿势要正确；b.推锯加压，回拉不加压；c.锯程要长；d.推拉要有节奏。

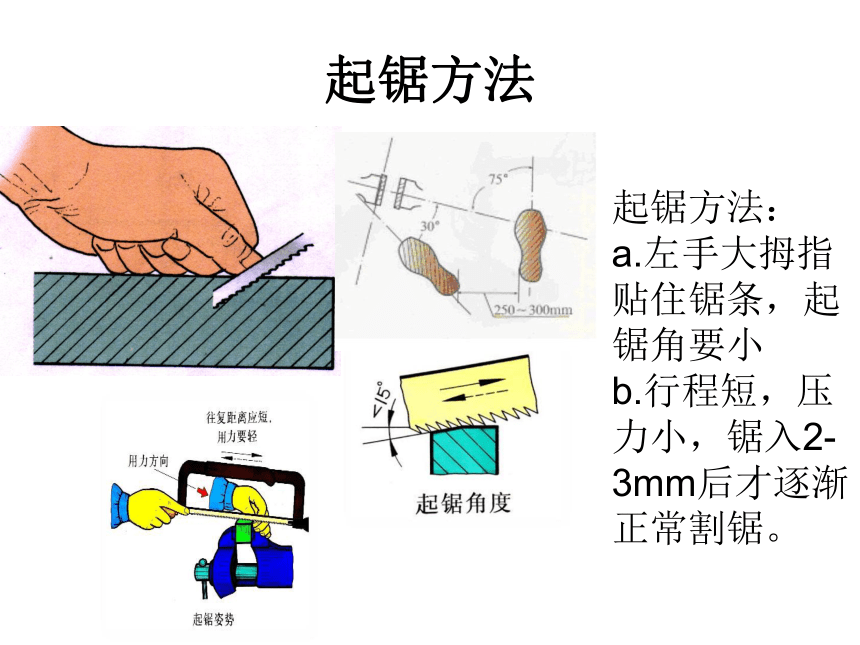

起锯方法
起锯方法：
a.左手大拇指贴住锯条，起锯角要小
b.行程短，压力小，锯入2-3mm后才逐渐正常割锯。
锯割快结束时
锯割快结束时：减小推锯时压力，不能让工件掉落到地上，要用另一手扶住，会烫手，注意安全。
(3) 锯削
*
锉刀
(4) 锉削
(5) 划螺孔中心线
*
麻花钻
(6) 钻孔
孔口倒角
为了丝锥能完全咬合，容易切入
*
丝锥
*
丝锥工具
(7) 攻丝（丝锥、丝锥扳手）
(8) 倒角
把工件的棱角切削成一定斜面的加工
二、锤柄的制作
下料
磨削圆头
也可称为端部倒角，套螺纹时便于板牙切入
板牙套丝（板牙、扳手）
*
板牙
三、锤头和锤柄组装
