课件18张PPT。项目二 加工简单零件 数控车床操作与编程技能训练介绍专业及教材数控技术

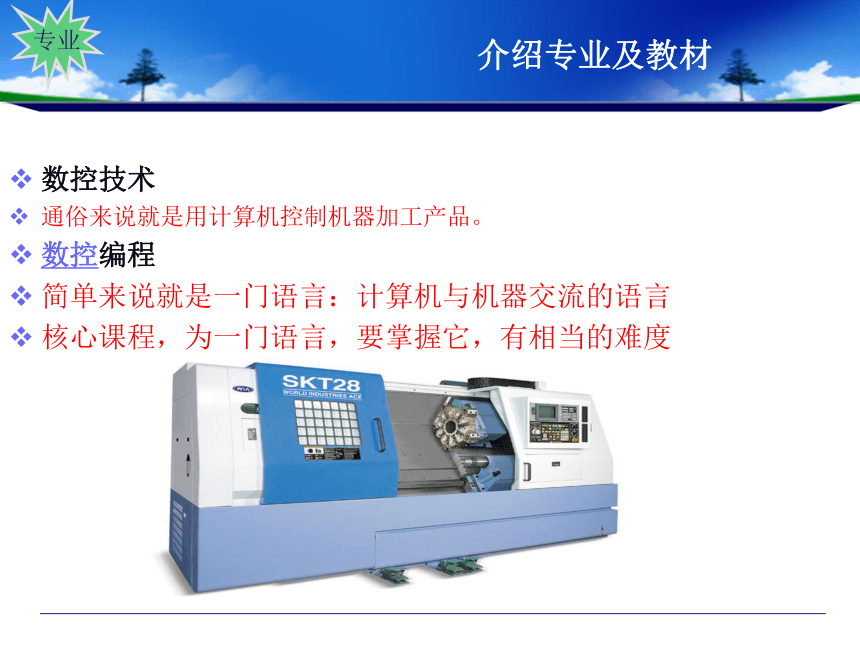

通俗来说就是用计算机控制机器加工产品。
数控编程
简单来说就是一门语言：计算机与机器交流的语言
核心课程，为一门语言，要掌握它，有相当的难度专业学生基本情况介绍数控班

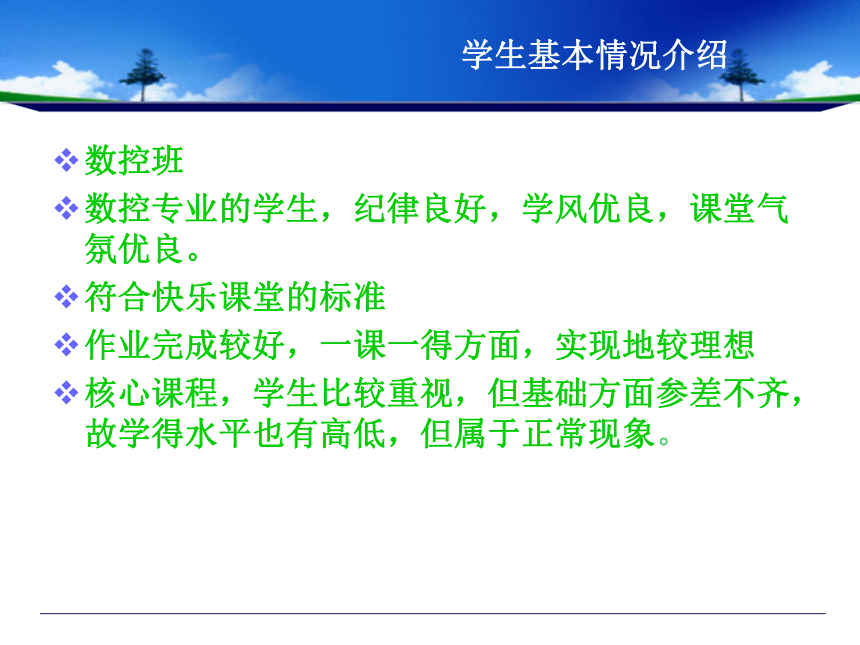

数控专业的学生，纪律良好，学风优良，课堂气氛优良。
符合快乐课堂的标准
作业完成较好，一课一得方面，实现地较理想

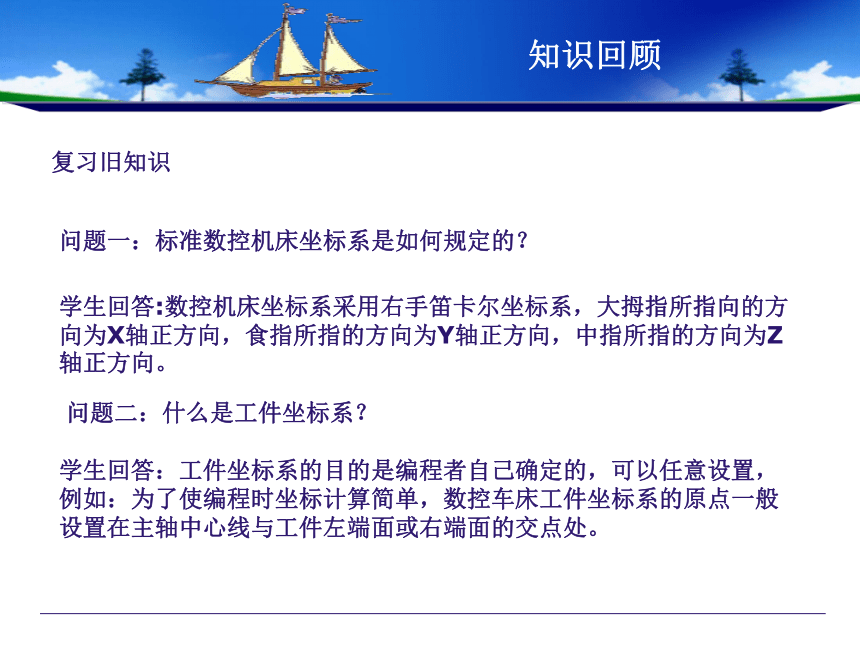

核心课程，学生比较重视，但基础方面参差不齐，故学得水平也有高低，但属于正常现象。备课思路讲解知识回顾复习旧知识问题一：标准数控机床坐标系是如何规定的？学生回答:数控机床坐标系采用右手笛卡尔坐标系，大拇指所指向的方向为X轴正方向，食指所指的方向为Y轴正方向，中指所指的方向为Z轴正方向。问题二：什么是工件坐标系？学生回答：工件坐标系的目的是编程者自己确定的，可以任意设置，例如：为了使编程时坐标计算简单，数控车床工件坐标系的原点一般设置在主轴中心线与工件左端面或右端面的交点处。一、问题：1、如何加工销轴

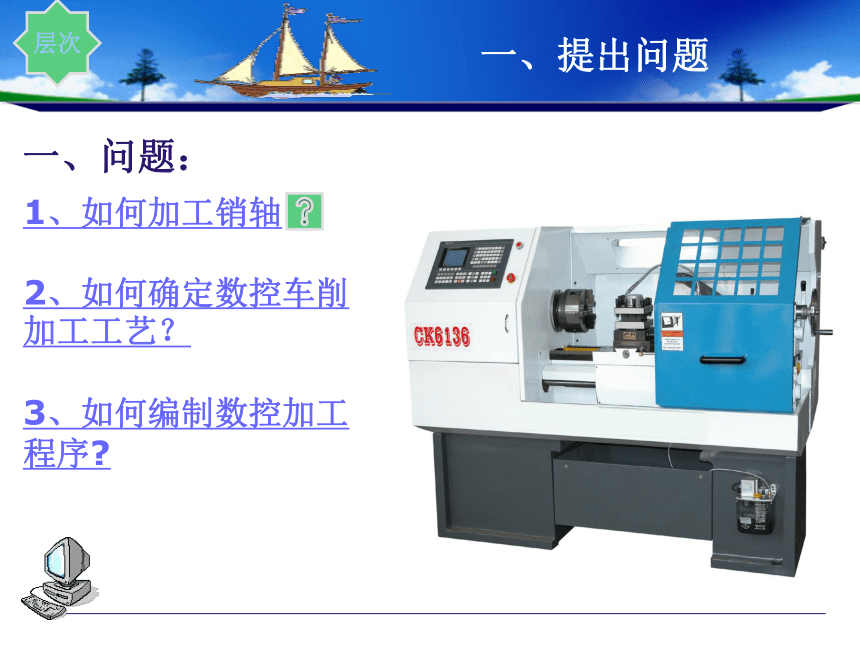

2、如何确定数控车削加工工艺？

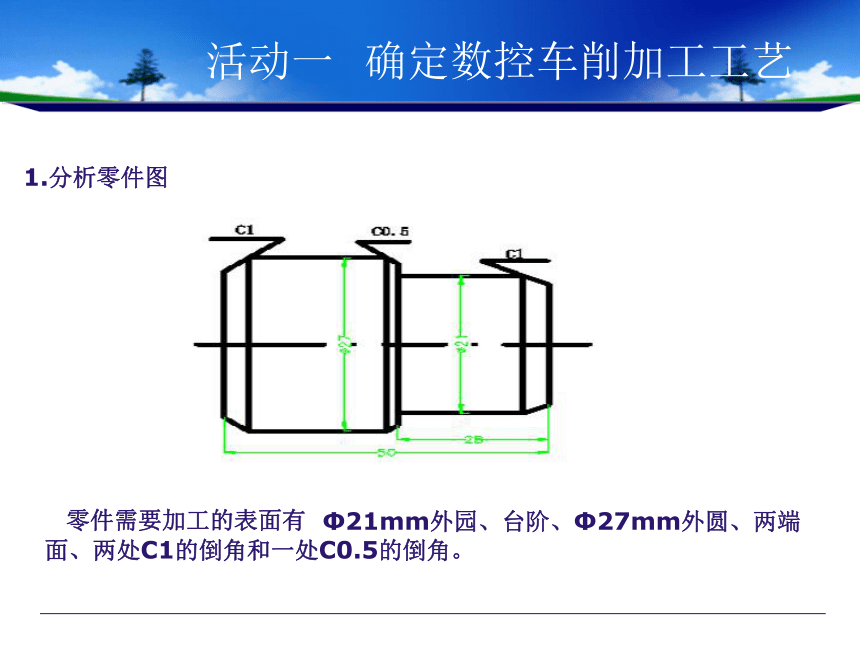

3、如何编制数控加工程序?层次一、提出问题1.分析零件图 Φ21mm外园、台阶、Φ27mm外圆、两端面、两处C1的倒角和一处C0.5的倒角。
活动一 确定数控车削加工工艺零件需要加工的表面有活动一 确定数控车削加工工艺 （2）选择装夹表面与夹具
用三爪自定心卡盘装夹Φ30mm圆棒料的外表面。首次装夹圆棒料
伸出长度为30mm；调头装夹Φ27mm外圆表面，夹持长度16mm
（3）选择刀具
选择外圆车刀完成全部表面加工。
（4）确定切削用量
确定切削用量见表2-1 2.确定数控车削加工工艺(1)确定工艺路线
该零件的加工分6个工布完成:
车左端面—粗车Φ27mm外圆—精车Φ27mm外圆和C1的倒角—调头，车右端面，保证总长—粗车Φ21mm外圆和台阶—精车Φ21mm外圆、台阶、C1和C0.5倒角。
3.设定工件坐标系
两次装夹分别选取工件端面的中心点作为工件坐标系的原点，如下图所示。活动一 确定数控车削加工工艺活动一 确定数控车削加工工艺4.计算各基点的坐标
首先要建立坐标系，选定编程原点，其次确定各基点的坐标。（1）第一次装夹的在坐标计算活动一 确定数控车削加工工艺（2）第二次装夹的坐标计算(19，0)(21，-1)(21，-28)(26，-28)(27，-28)活动二 编制数控加工程序1.加工程序活动二 编制数控加工程序活动三 编程步骤小结 (1)分析图样，确定加工路线。
（2）选定编程原点。
（3）计算基点的坐标值。
（4）合理布置刀具，确定起刀点。
（5）选用合理的切削用量，正确运用编程指令编程。活动四 巩固练习 1.请根据第二次装夹的坐标，编程后续加工程序。活动五 课堂小结 一、确定数控车削加工工艺1.分析零件图
2.确定数控车削加工工艺｛（1）确定工艺路线
（2）选择装夹表面与夹具
（3）选择刀具
（4）确定切削用量3.设定工件坐标系
4.计算各基点的坐标二、编制数控加工程序1.内容
2.小结活动六 布置作业P23 第3题谢谢大家！
