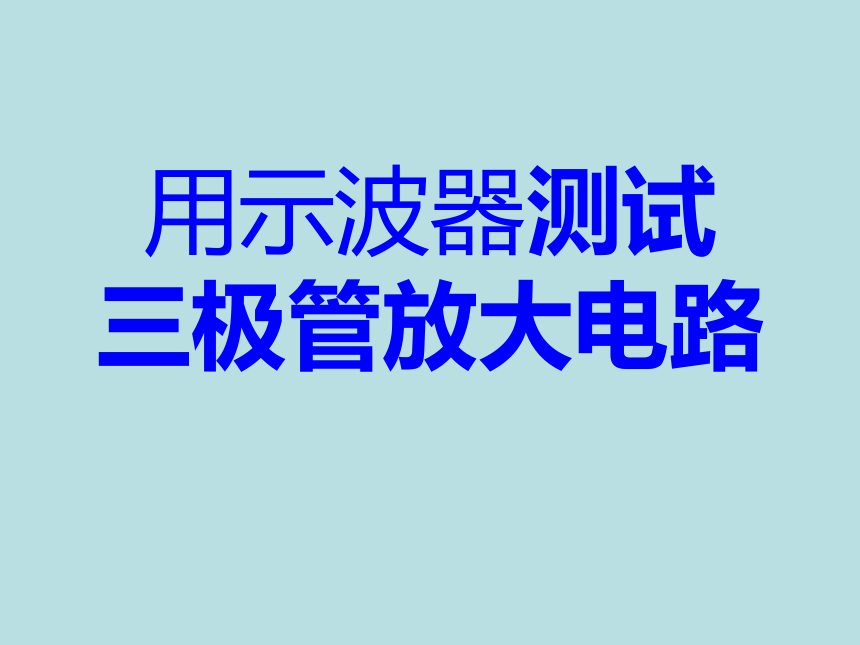

用示波器测试
三极管放大电路

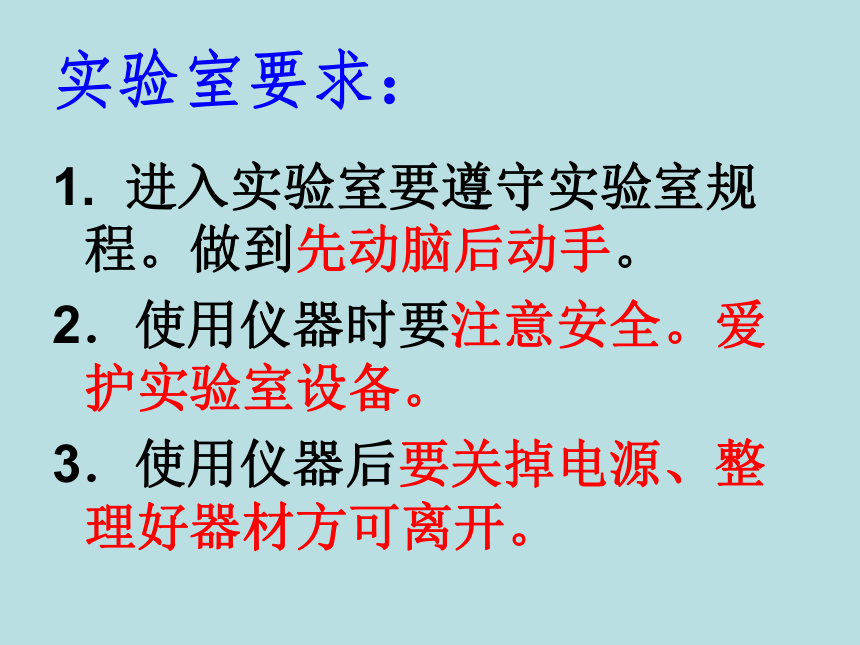

实验室要求:
1. 进入实验室要遵守实验室规 程。做到先动脑后动手。
2.使用仪器时要注意安全。爱护实验室设备。
3.使用仪器后要关掉电源、整理好器材方可离开。

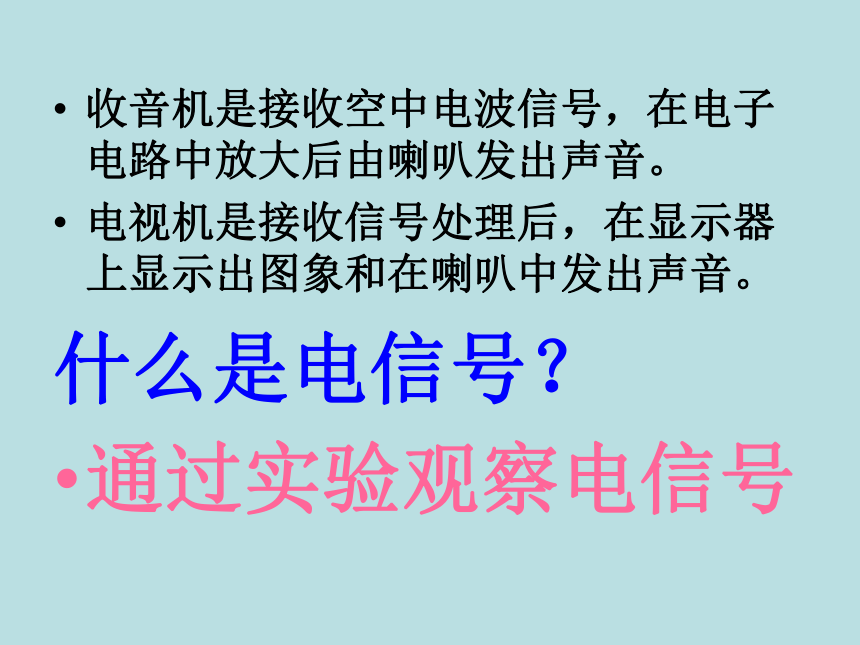

什么是电信号?
收音机是接收空中电波信号,在电子电路中放大后由喇叭发出声音。
电视机是接收信号处理后,在显示器上显示出图象和在喇叭中发出声音。
通过实验观察电信号

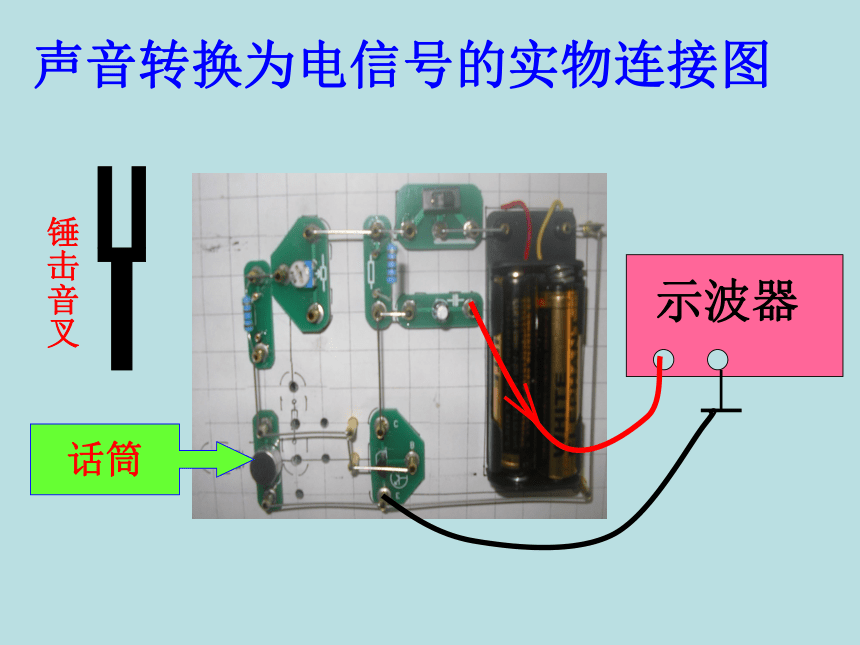

声音转换为电信号的实物连接图
锤击音叉
话筒
示波器

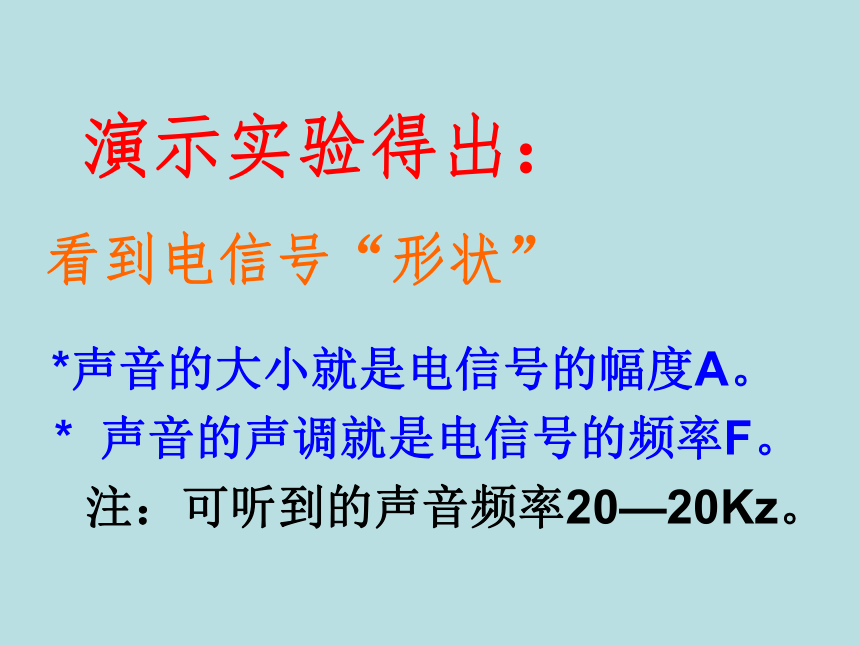

演示实验得出:
*声音的大小就是电信号的幅度A。
* 声音的声调就是电信号的频率F。
注:可听到的声音频率20—20Kz。
看到电信号“形状”

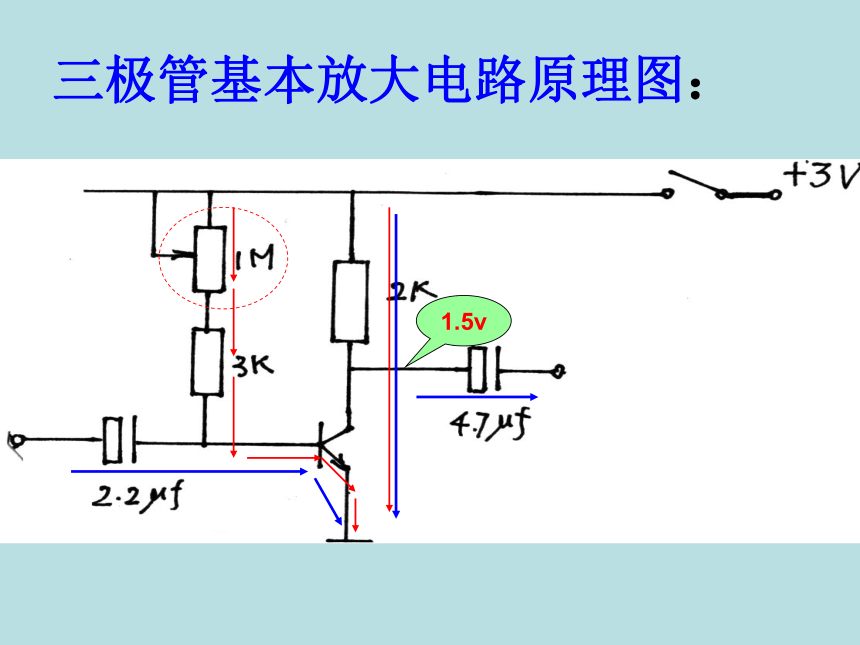

三极管基本放大电路原理图:
1.5v

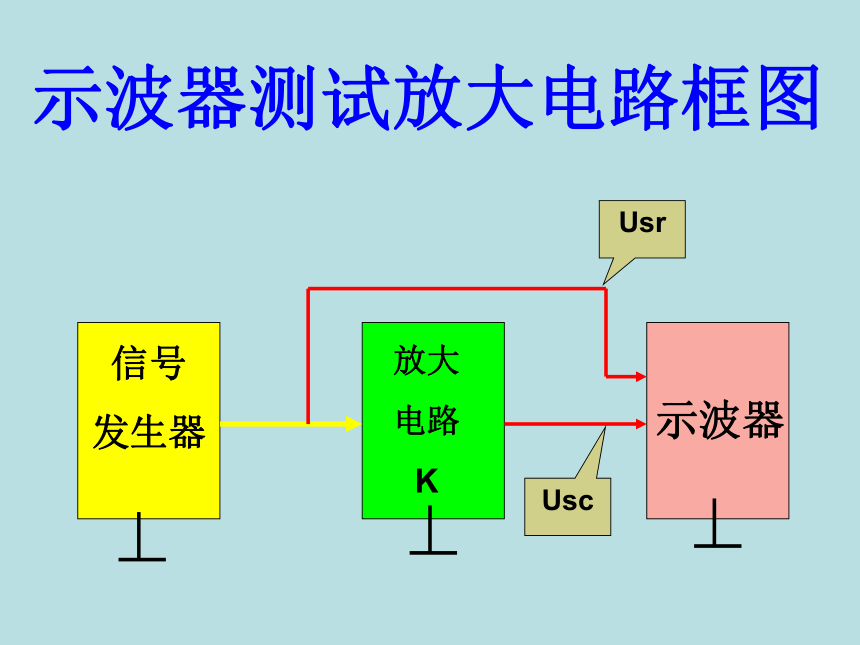

示波器测试放大电路框图
信号
发生器
示波器
放大
电路
K
Usr
Usc

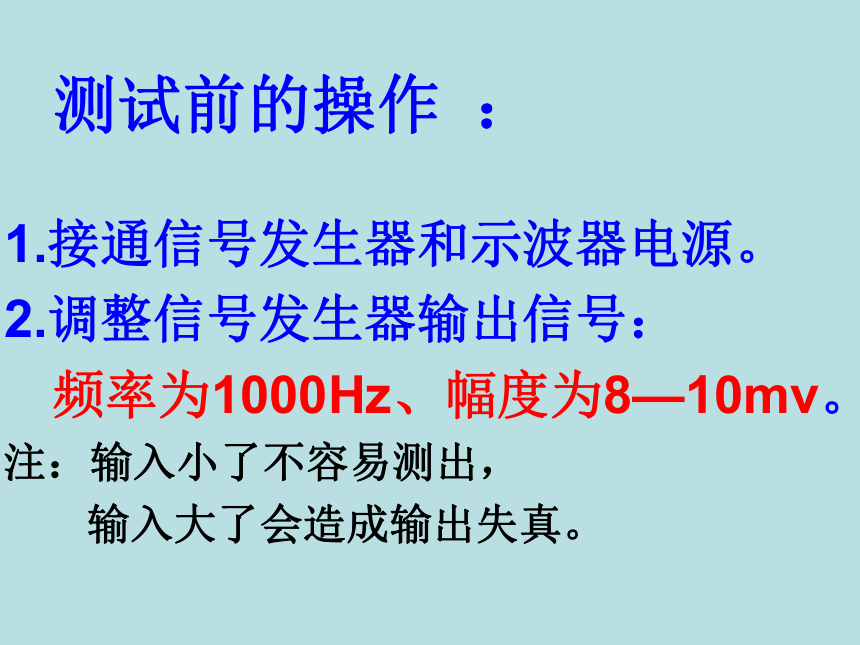

测试前的操作 :
1.接通信号发生器和示波器电源。
2.调整信号发生器输出信号:
频率为1000Hz、幅度为8—10mv。
注:输入小了不容易测出,
输入大了会造成输出失真。

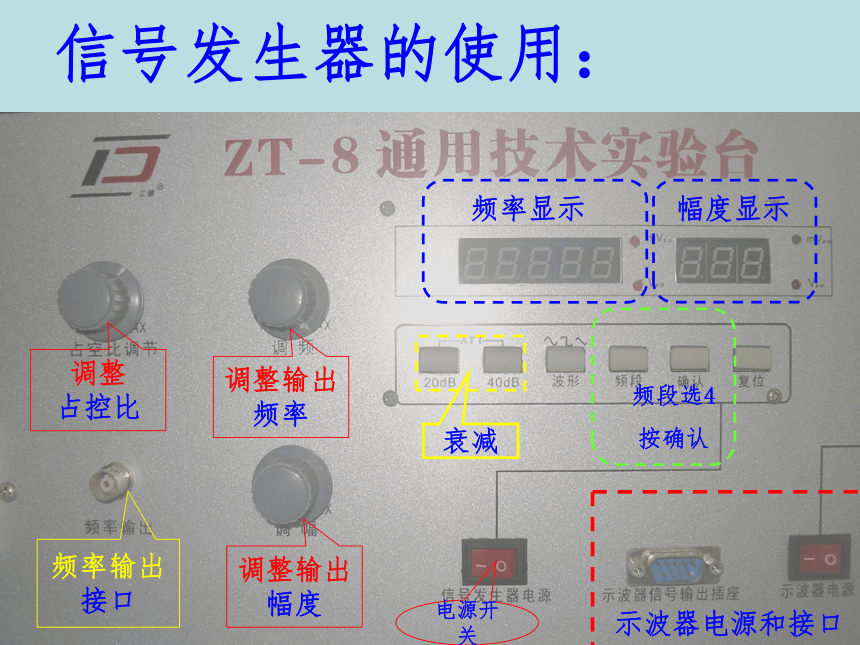

信号发生器的使用:
电源开关
频率输出
接口
调整输出
幅度
调整输出
频率
调整
占控比
衰减
频段选4
按确认
频率显示
幅度显示
示波器电源和接口
测量
测试
锁定
显示屏
调水平
显示对话和读数
屏显对话框按钮
对应
CH1、CH2输入
调垂直
示波器面板按钮介绍:
显示屏
调垂直
调水平
测试
测量
锁定
CH1、CH2输入
显示对话和读数
屏显对话框按钮
对应
放大电路输入信号测试连接图:
信号
发生器
示波器
放大电路输入信号测试连接图:
信号
发生器
示波器
向左接通电源
示波器读取参数:
1.按“AUTO”钮
2.按“MEASURE”测量按钮 ,按照显示对话“幅度”对应按钮,读取相应的读数。
3.也可以按“所有参数”对应的按钮,读取相应的读数。
注:读取参数前最好先按“锁定”。
输入信号电压幅度 输出信号电压幅度 频率
Usr= Usc = F=
放大电路输出信号测试连接图:
信号
发生器
示波器
放大电路输出信号测试连接图:
信号
发生器
示波器
向左 接通
电源
需要记录的数据:
1.信号发生器的调整数据。
2.示波器测试输入、输出的幅度和频率。
数据处理:
1.利用测试的数据画出输入、输出波形图。
2.利用测试的数据计算出放大倍数。
3.利用测试的数据画出输入和输出的关系。
画出输入、输出信号波形:
0
0
Usc
Usr
t
t
输出幅度
输入幅度
单位:毫伏
计算放大倍数K:
K
Usc
Usr
画出输入与输出的关系图:
Usc= K*Usr 类似 Y=Kx 直线方程
Usr(mv)
-Usc
0
4
2
12
-100
-50
-200
-150
-250
(10,-246)
8
6
10
(mv)
测量
测试
锁定
显示屏
调水平
显示对话和读数
屏显对话框按钮
对应
CH1、CH2输入
调垂直
操作演示
实验后思考:
1.放大器输入、输出倒相原因?
2.在显示“所有参数”时,峰峰值和
幅度的差异来自哪些原因?
3.你在这次实验操作中碰到了哪些问题?
4.你对这次实验操作课还有哪些建议?
声音转化为电信号的电路:
话筒
示波器
锤击音叉
电路比较:
话筒感受音频信号电路
同学们制作的三极管放大电路
话筒
1.5v
1.5v
+3v
+3v
常用电热毯电路:
~220v
0
1
2
电热毯内电阻丝
二极管D
K
K置0是关
K置1是加热
K置2是保温
