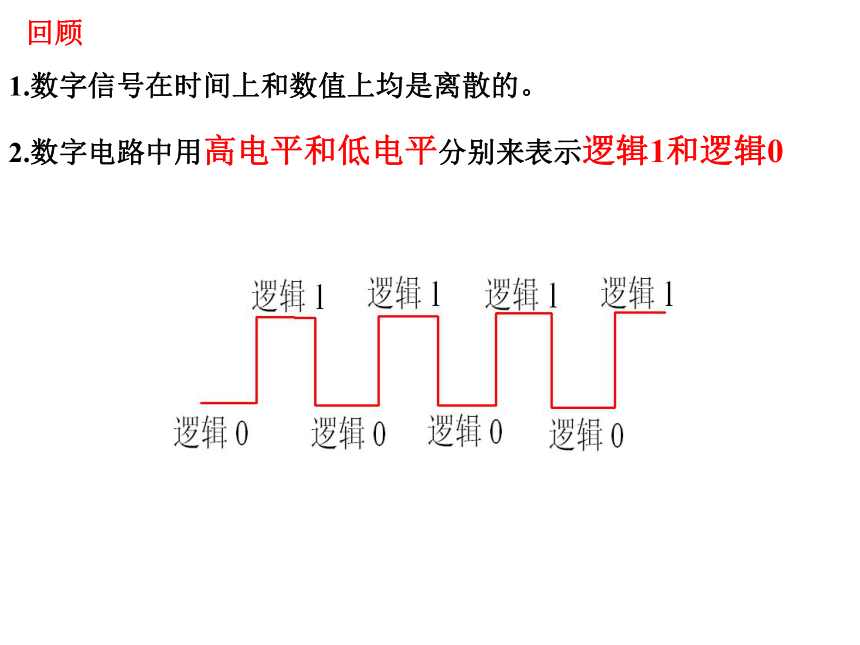

课件17张PPT。门电路基础 ——与非门的认识与探究1.数字信号在时间上和数值上均是离散的。

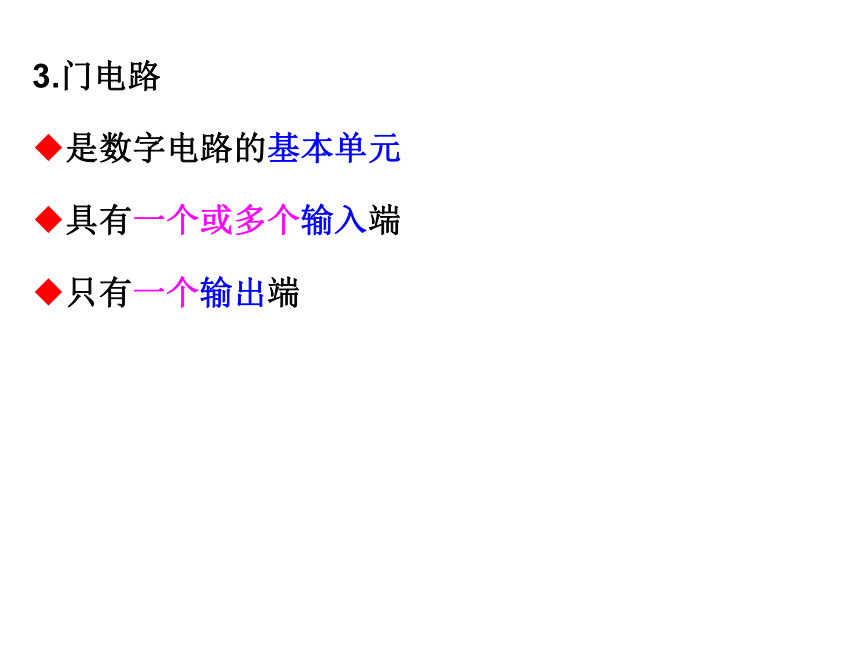

2.数字电路中用高电平和低电平分别来表示逻辑1和逻辑0回顾3.门电路
是数字电路的基本单元
具有一个或多个输入端

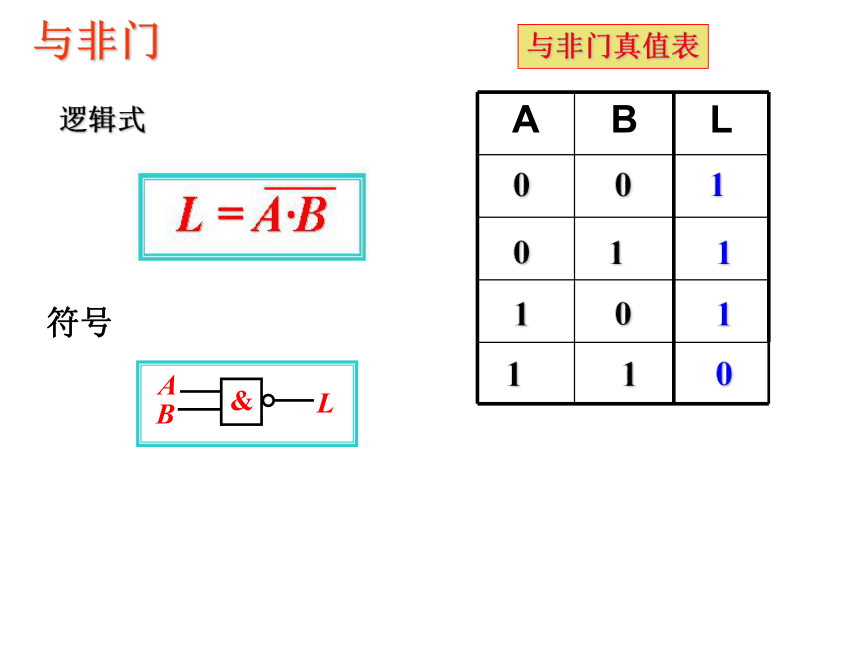

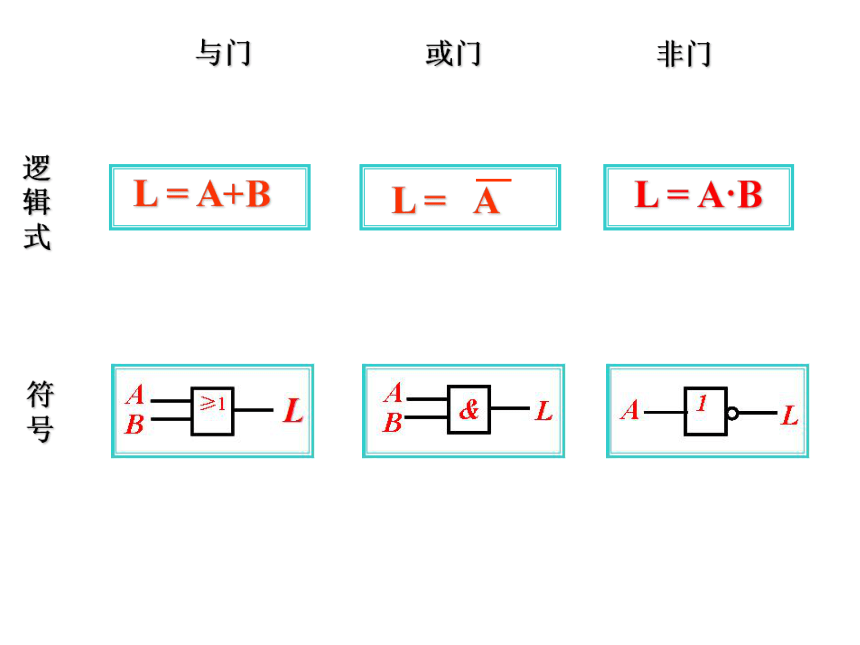

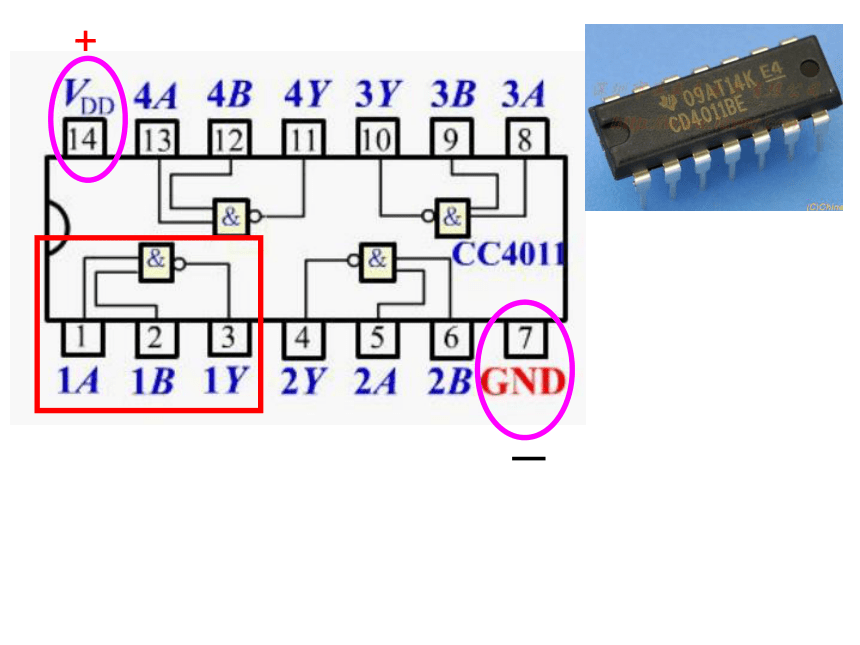

只有一个输出端与门或门非门逻辑式符号与非门逻辑式符号001011101110与非门真值表+_动手实践 输入信号输出信号动手实践 断开断开断开断开闭合闭合闭合闭合 输入信号输出信号动手实践 电路分析0101断开断开断开断开闭合闭合闭合闭合亮亮亮暗动手实践 电路分析0101断开0断开0断开0断开0闭合1闭合1闭合1闭合1亮1亮1亮1暗0动手实践 电路分析0101000011111110拓展实践完成下图电路的设计，
用光传感器来控制2脚输入信号，
要求：
开关K1闭合时，电路受光控制，有光照LED V亮，没光照LED V暗。提示：
光敏电阻 的阻值受光控制，光线越强，阻值越小。拓展实践开关K1闭合时，电路受光控制，有光照LED V亮，没光照LED V暗。1110101110101110101110100011亮亮有光照没光照小结：与非门逻辑式符号001011101110与非门真值表
