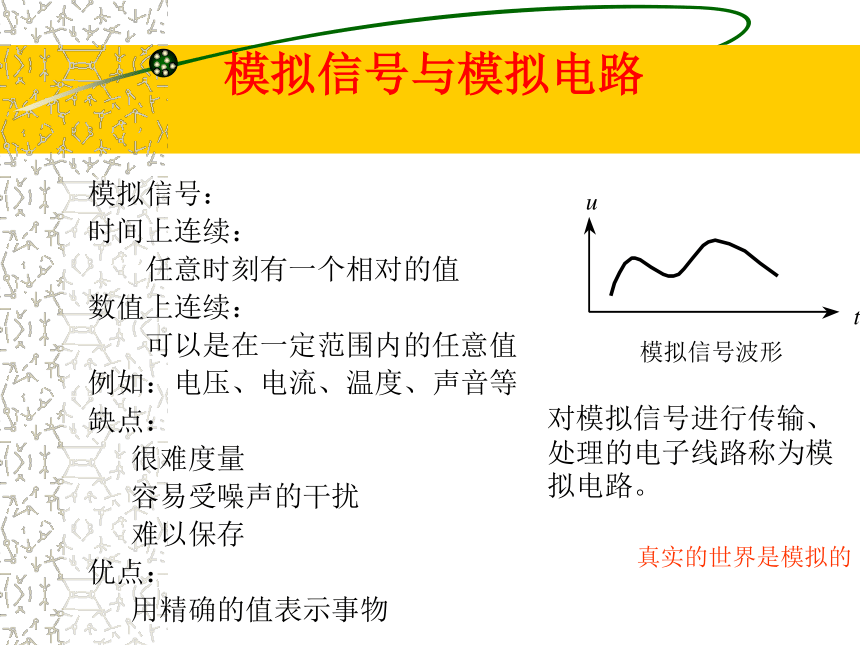

课件28张PPT。数 字 电 路模拟信号与模拟电路模拟信号：
时间上连续：
任意时刻有一个相对的值
数值上连续：
可以是在一定范围内的任意值
例如：电压、电流、温度、声音等
缺点：
很难度量
容易受噪声的干扰
难以保存
优点：

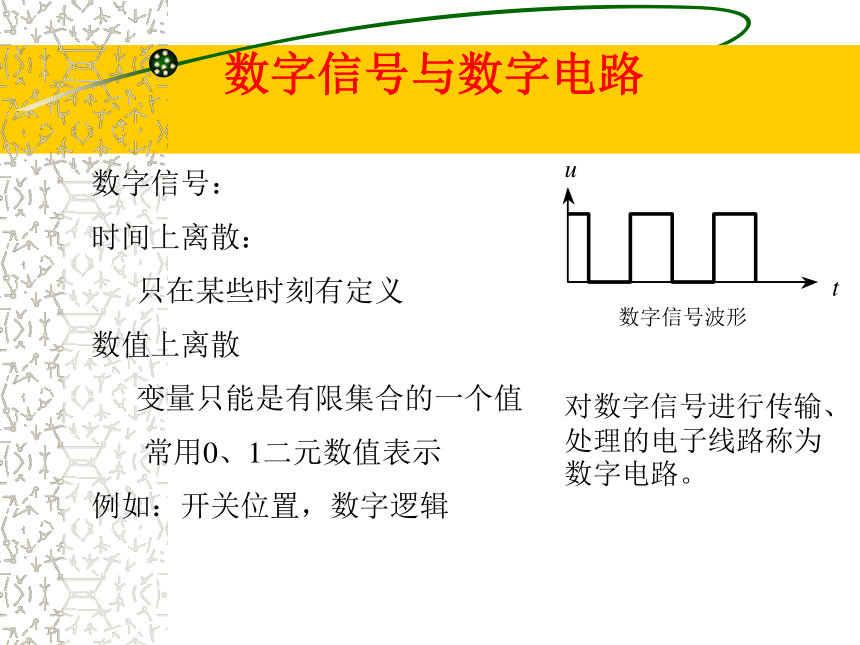

用精确的值表示事物对模拟信号进行传输、处理的电子线路称为模拟电路。真实的世界是模拟的数字信号：
时间上离散：
只在某些时刻有定义
数值上离散
变量只能是有限集合的一个值
常用0、1二元数值表示
例如：开关位置，数字逻辑

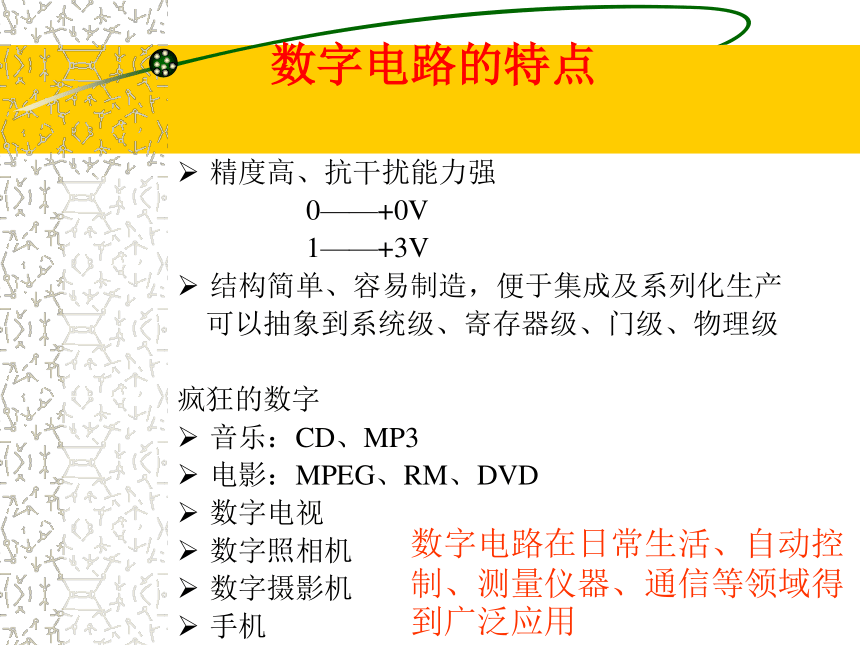

对数字信号进行传输、处理的电子线路称为数字电路。数字信号与数字电路数字电路的特点精度高、抗干扰能力强
0——+0V
1——+3V
结构简单、容易制造，便于集成及系列化生产
可以抽象到系统级、寄存器级、门级、物理级
疯狂的数字
音乐：CD、MP3
电影：MPEG、RM、DVD
数字电视
数字照相机
数字摄影机
手机

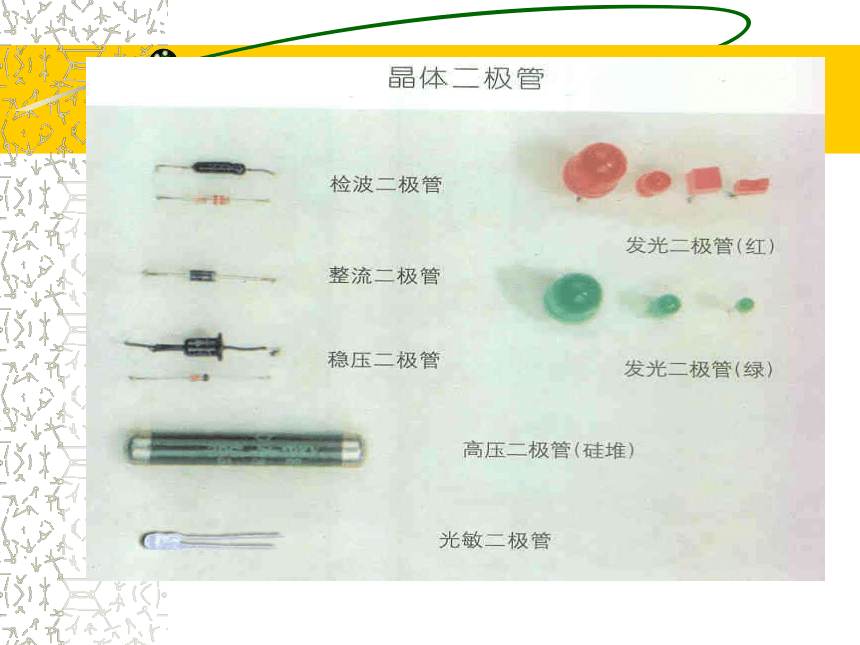

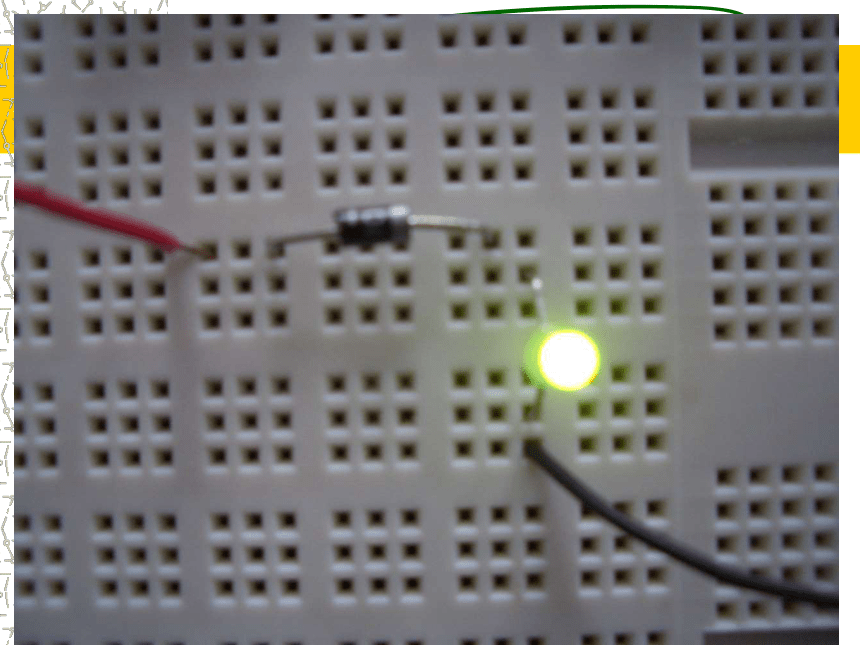

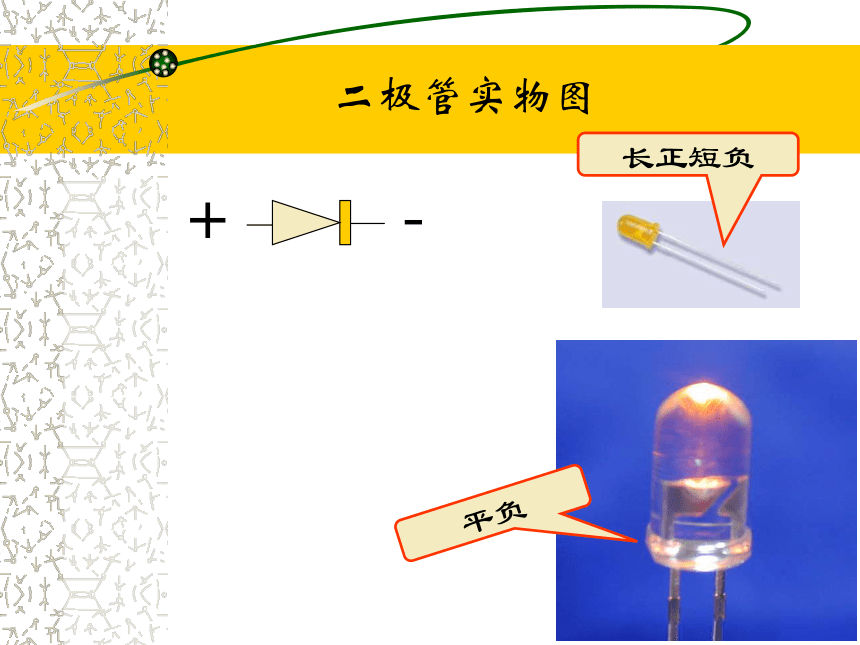

数字电路在日常生活、自动控制、测量仪器、通信等领域得到广泛应用晶体管的开关特性二极管实物图长正短负平负10V 单向导电性10V数字电路中可做开关使用bec数字电路中可做开关使用，由Ube决定，c与e之间的开与关bce c
b

e Rp R+10v输入输出三极管工作原理 Rp R+10vebc三极管截止
开关断开发
光输入输出 Rp R+10vebc三极管饱和
开关闭合熄灭输入输出门电路是一种具有一个或多个输入端，只有一个输出端的的开关电路 。
基本门电路主要有：与门、或门、非门等。 门电路的基本概念 “与”逻辑A、B条件都具备时，事件F才发生。与 门二极管与门设二极管的饱和压降
为0.3伏。与 门逻辑符号 Ａ
　　　　　　　　真值表ＢＬ与 门ABL“或”逻辑A、B只有一个条件具备时，事件F就发生。或 门二极管或门或 门逻辑符号 Ａ
　　　　　　　　真值表ＢＬ 非 门 A条件具备时 ，事件F不发生；A不具备时，事件F发生。逻辑符号1真值表三极管非门嵌位二极管（三极管的饱和压降
假设为0.3V）逻辑式真值表逻辑符号非 门1与 非 门逻辑符号 Ａ
　　　　　　　　真值表ＢＬ或 非 门逻辑符号 Ａ
　　　　　　　　真值表ＢＬ
