课件15张PPT。1.2 模拟信号和数字信号
模拟信号 目 录 数字信号 数字信号的电学描述 模拟信号
概 念 在自然界中,我们可以感知的,在时间和幅值上都是连续的物理量称为模拟信号; 流星的速度 阳光的温度 朋友的声音

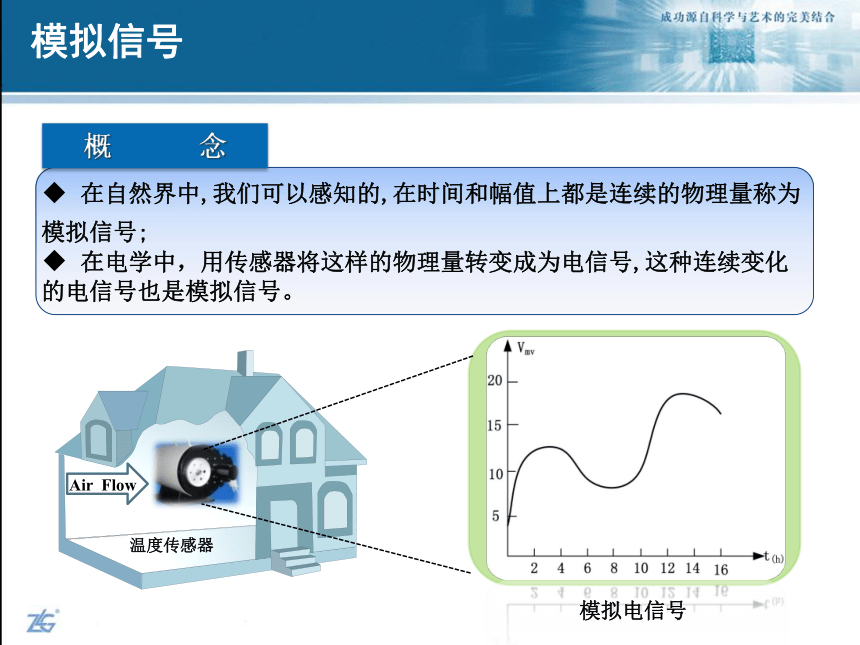

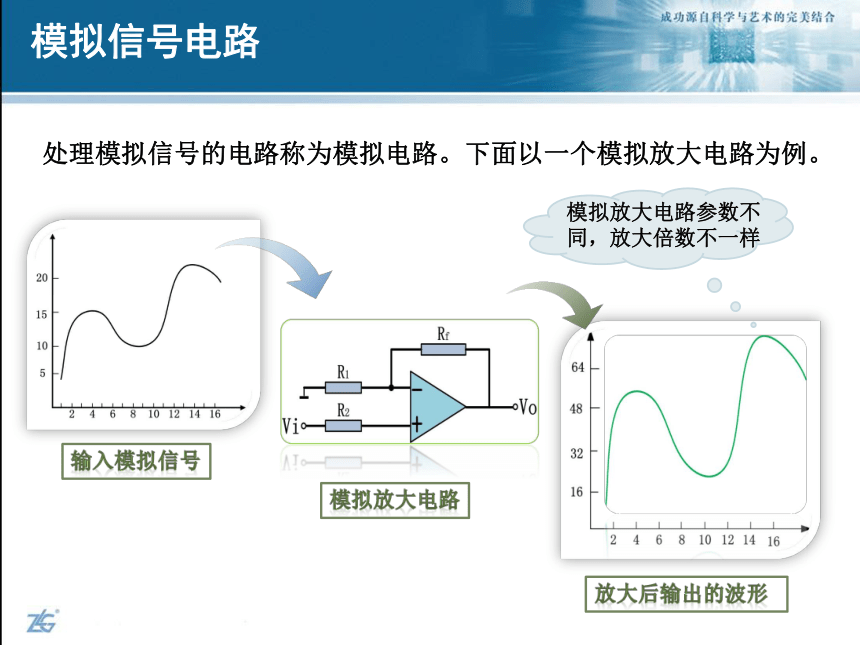

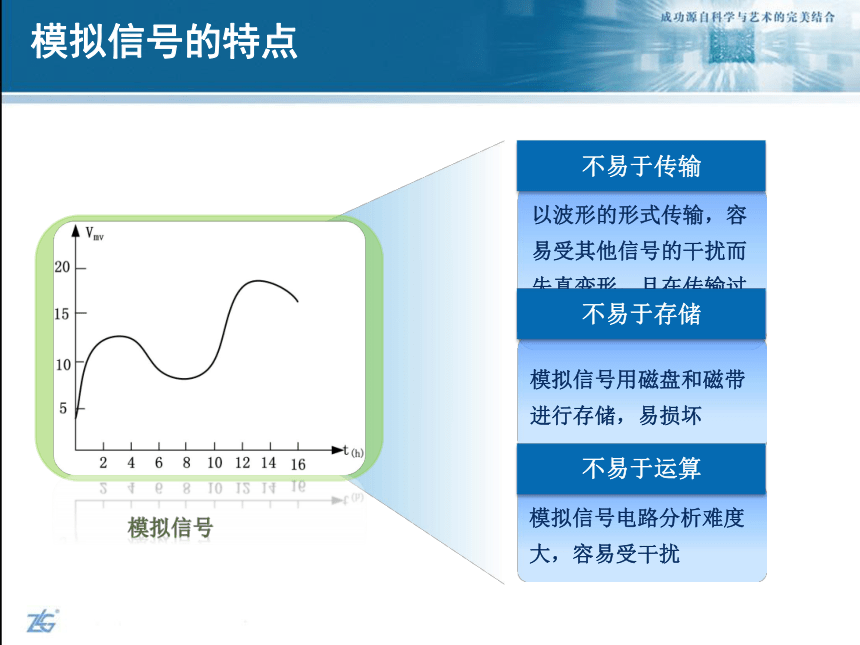

概 念 在自然界中,我们可以感知的,在时间和幅值上都是连续的物理量称为模拟信号; 在电学中，用传感器将这样的物理量转变成为电信号,这种连续变化的电信号也是模拟信号。温度传感器Air Flow 模拟信号 模拟电信号 处理模拟信号的电路称为模拟电路。下面以一个模拟放大电路为例。 输入模拟信号模拟放大电路放大后输出的波形 模拟信号电路 以波形的形式传输，容易受其他信号的干扰而失真变形，且在传输过程中保密性差模拟信号用磁盘和磁带进行存储，易损坏模拟信号电路分析难度大，容易受干扰不易于运算不易于存储不易于传输模拟信号 模拟信号的特点
模拟信号 目 录 数字信号 数字信号的电学描述 与模拟信号对应，在一系列离散的时间点上对物理量以一定的分辨率进行取值（采样），得到一系列离散的数字量。 数字信号的引入 模拟信号每2个小时读一次 与模拟信号对应，在一系列离散的时间点上对物理量以一定的分辨率进行取值（采样），得到一系列离散的数字量。每1个小时读一次 数字信号的引入 每2个小时读一次读取间隔的时间越短，越接近真实波形 将这些离散的数字量均用0和1组成的二进制数值来表示，即为数字信号。00010000001000000011000001000000
以0和1的形式进行传输，不易受其它杂散信号的干扰
数字信号可以存放到Flsah和ROM的器件中，比如U盘，SD卡等只有0和1两种代码易于运算易于存储易于传输例如某个时刻的温度是37℃
在现代电子技术中，用模/数转换器实现模拟信号和数字信号的准换。 数字信号的特点
模拟信号 目 录 数字信号 数字信号的电学描述 数字信号是一组由0和1表示的二进制数值，在数字电路中，通常用低电平表示0，用高电平表示1。 数字信号的电学描述 5V电压系统3.3V电压系统正逻辑 3.5V 1.5V -0.5V 2.3V 1V -0.3V 5.5V 3.6V 高电平低电平 数字信号的电学描述 5V电压系统3.3V电压系统10负逻辑 3.5V 1.5V -0.5V 2.3V 1V -0.3V 5.5V 3.6V 数字信号是一组由0和1表示的二进制数值，在数字电路中，通常用低电平表示0，用高电平表示1。高电平低电平 以5V的系统为例，在数字电路中，用示波器测量出的波形，高低电平的电压值不同，但在允许的高/低电平范围内，就有确定的二值信号。高电平范围低电平范围t电压(V)123450101010 数字信号高低电平并不是指一个精确的电压值，而是一段电压范围，所以数字信号具有很好的强壮性，不易受干扰。示 波 器 信 号数字信号 数字信号的电学描述 模拟信号是在时间和幅值上都是连续的信号。用0和1表示的二进制数值是数字信号。不易传输，计算和存储，很容易受干扰。易于传输，计算和存储，很强的抗干扰能力。 模拟和数字信号总结
