晶体管的开关特性课件

资源简介

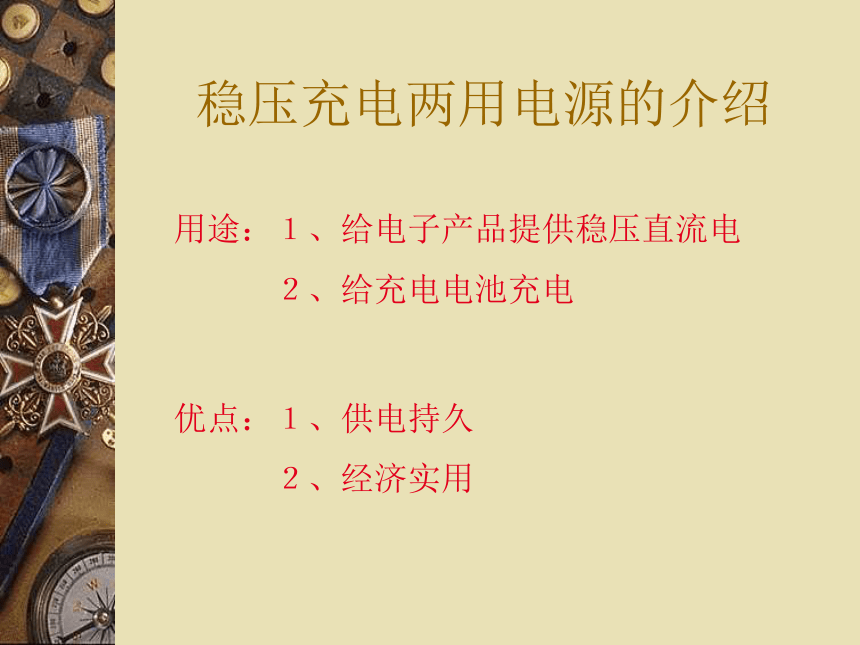

课件50张PPT。稳压充电两用电源的制作稳压充电两用电源的介绍用途:1、给电子产品提供稳压直流电
   2、给充电电池充电优点:1、供电持久

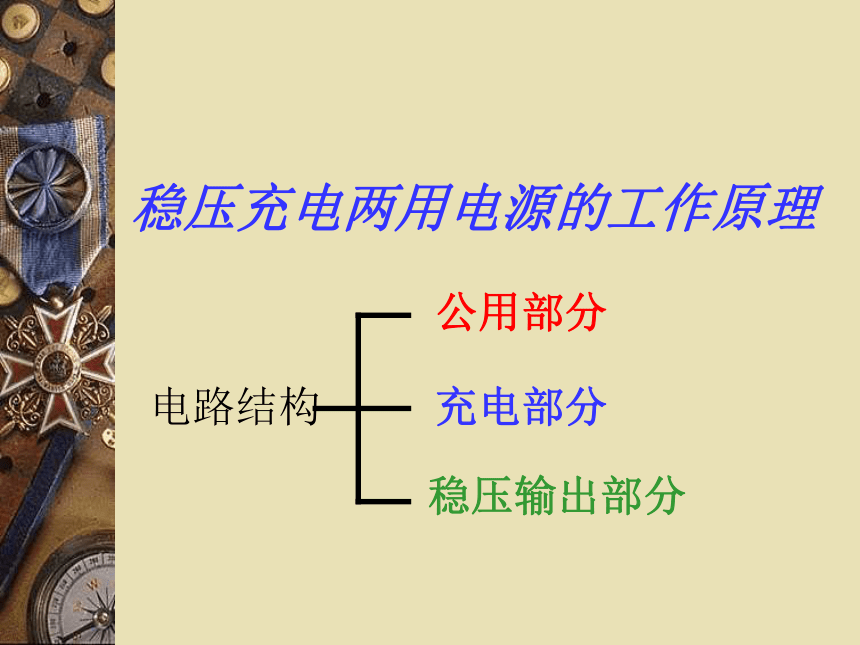

   2、经济实用稳压充电两用电源的工作原理电路结构公用部分充电部分稳压输出部分v220V~5V~TABV1~V4

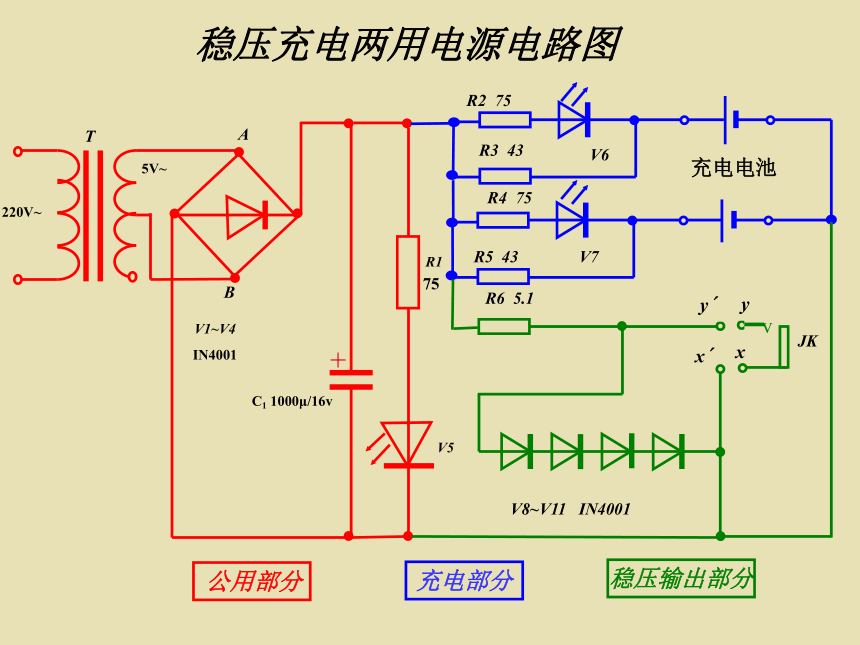

IN4001C1 1000μ/16vR1V5R2 75R3 43R4 75R5 43R6 5.1V6V7V8~V11 IN4001充电电池JKy′yx′x稳压充电两用电源电路图公用部分充电部分稳压输出部分+75变压器桥式整流电路一节电池的充电电路
红色发光管指示电路
一节电池的充电电路
红色发光管指示电路

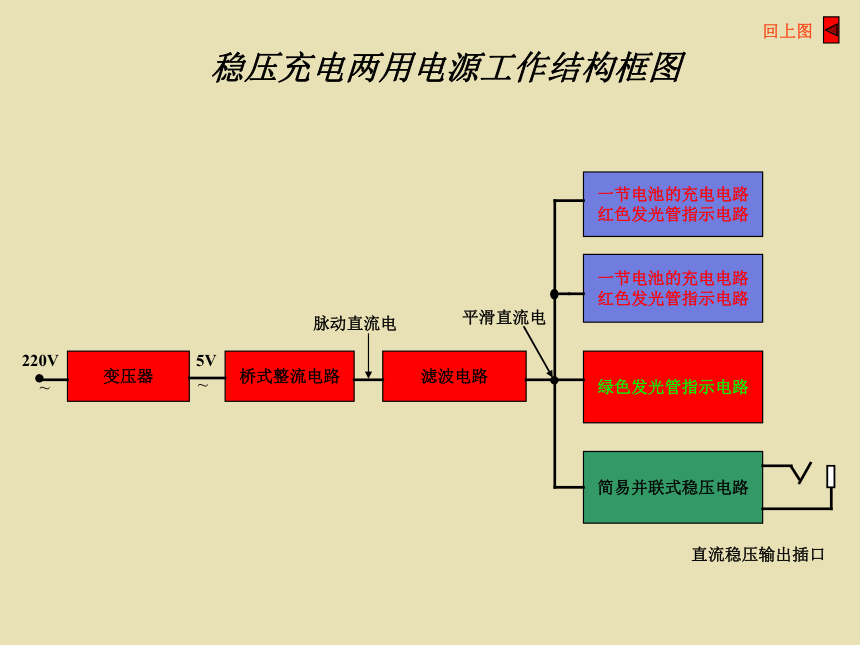

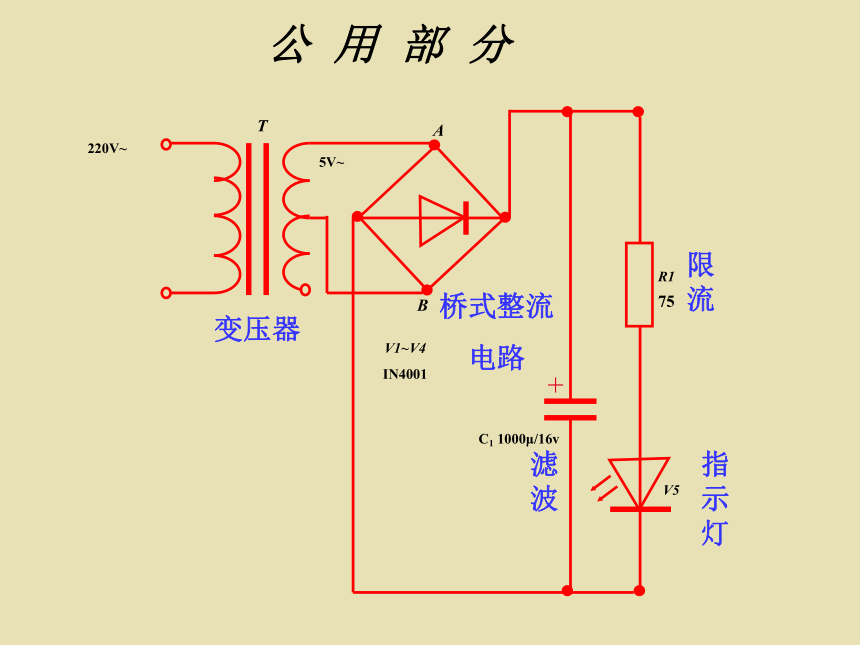

绿色发光管指示电路简易并联式稳压电路滤波电路220V5V脉动直流电平滑直流电直流稳压输出插口稳压充电两用电源工作结构框图~~回上图220V~5V~TABV1~V4
IN4001变压器桥式整流

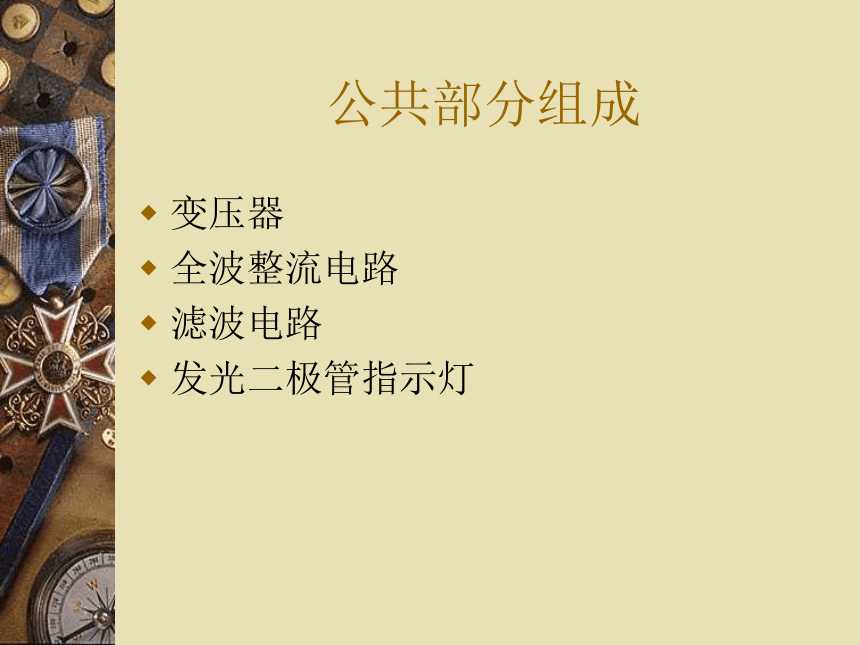

电路滤波C1 1000μ/16vR1V5公用部分指示灯限流+75公共部分组成变压器
全波整流电路
滤波电路

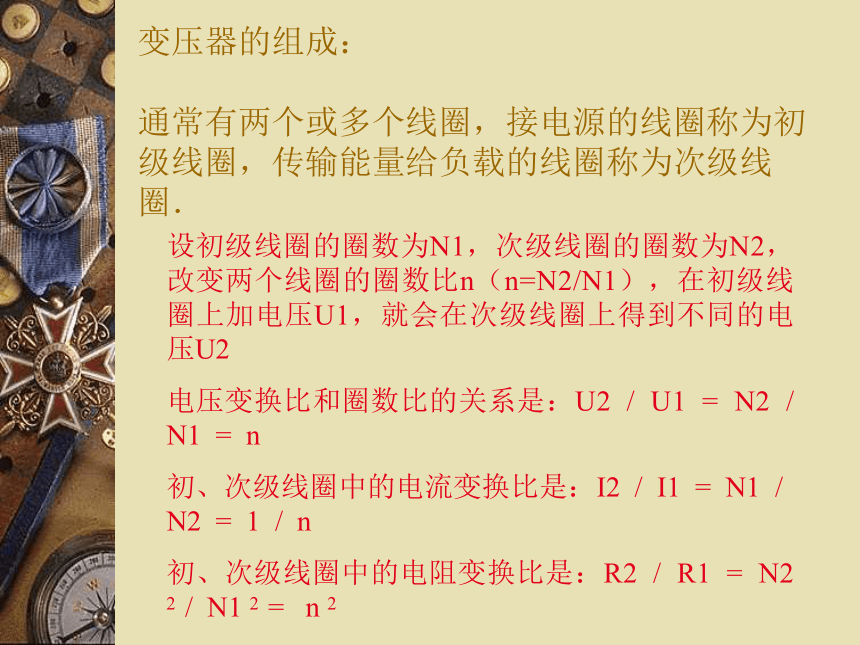

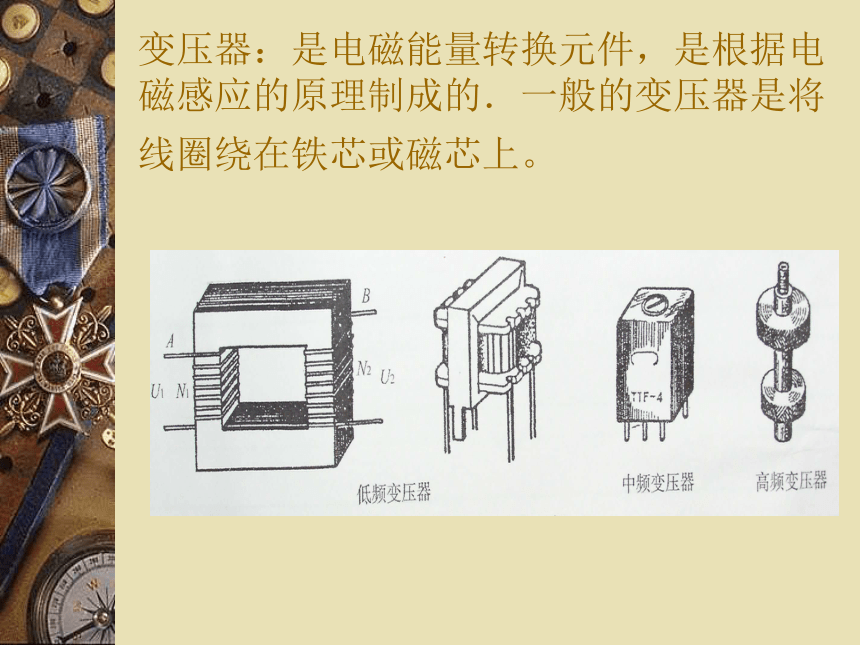

发光二极管指示灯变压器:是电磁能量转换元件,是根据电    磁感应的原理制成的.一般的变压器是将线圈绕在铁芯或磁芯上。 变压器的组成: 通常有两个或多个线圈,接电源的线圈称为初级线圈,传输能量给负载的线圈称为次级线圈.设初级线圈的圈数为N1,次级线圈的圈数为N2,改变两个线圈的圈数比n(n=N2/N1),在初级线圈上加电压U1,就会在次级线圈上得到不同的电压U2
电压变换比和圈数比的关系是:U2 / U1 = N2 / N1 = n
初、次级线圈中的电流变换比是:I2 / I1 = N1 / N2 = 1 / n

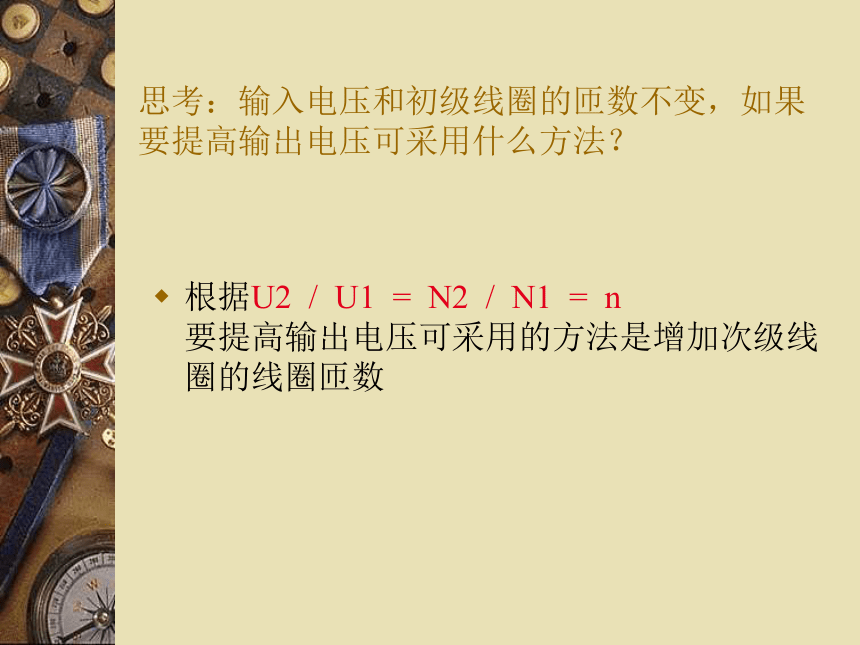

初、次级线圈中的电阻变换比是:R2 / R1 = N2 2 / N1 2 = n 2思考:输入电压和初级线圈的匝数不变,如果要提高输出电压可采用什么方法?    根据U2 / U1 = N2 / N1 = n 要提高输出电压可采用的方法是增加次级线圈的线圈匝数

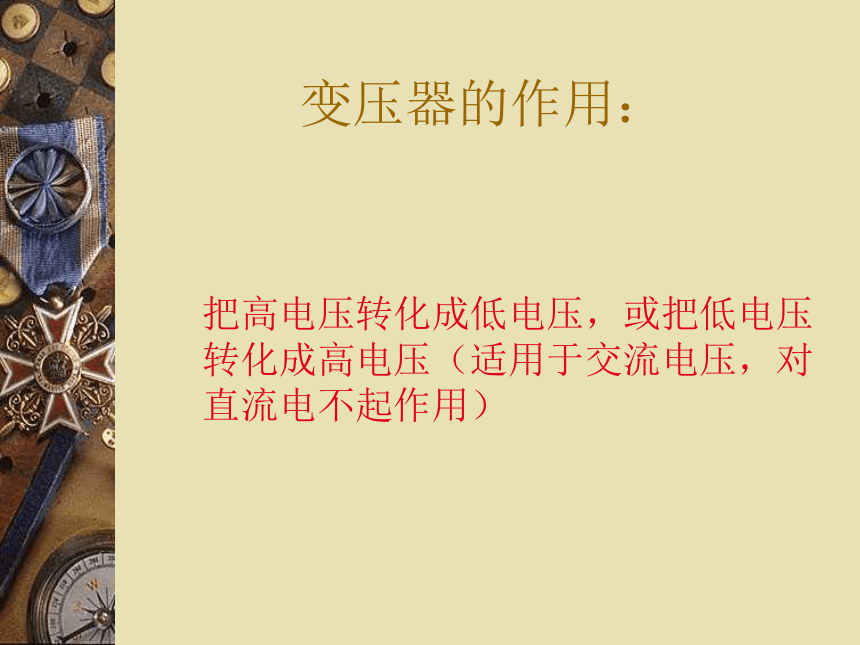

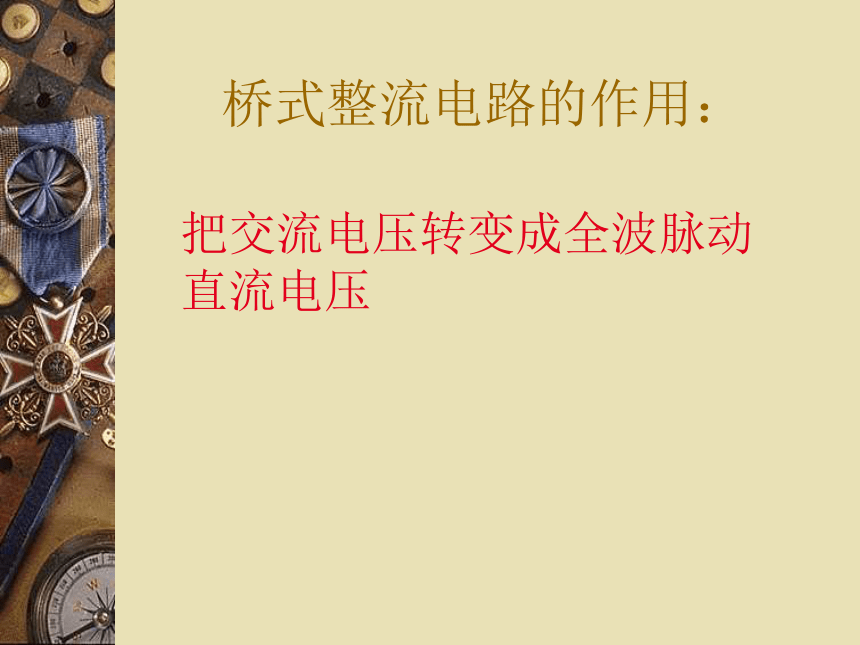

变压器的作用:把高电压转化成低电压,或把低电压转化成高电压(适用于交流电压,对直流电不起作用)桥式整流电路的作用:把交流电压转变成全波脉动直流电压桥式整流电路的工作原理e2 为正半周时,对D1 、D3 加正向电压,Dl,D3 导通;对D2 、D4 加反向电压,D2 、D4 截止。电路中构成e2 、Dl、Rfz 、D3 通电回路,在Rfz ,上形成上正下负的半波整流电压,e2 为负半周时,对D2 、D4 加正向电压,D2 、D4 导通;对D1 、D3 加反向电压,D1 、D3 截止。电路中构成e2 、D2 Rfz? 、D4 通电回路,同样在Rfz 上形成上正下负的另外半波的整流电压。 滤波电路的作用使全波脉动直流电压转化成平滑的直流电压R2 75R3 43R4 75R5 43V6V7充电电池充电部分 R3做充电限流电阻 R2和红色发光二极管串联,提供充电电流,并只是充电状态 只有充电电池放入并且接触良好时发光二极管才会亮 该充电两用电源的充电电流设计在80mA左右 两节充电电池的充电电路并列连接,可对一节电池充电,也可两节电池同时充电稳压输出部分简易并联式稳压电路直流稳压输出插口稳压输出部分简易并联式稳压电路采用简易并联式稳压电路,由四只二极管正向串联连接,得到的电压为2.8-3.6V,串联的二极管跟负载并联,当负载上的电流增大时二极管的电流自动减小,当负载上的电流减小时二极管的电流自动增大,使输出电压基本保持在3V左右.
电子元器件的测量电阻阻值的测量方法
二极管的检测方法
变压器的检测①判断变压器的好坏
使用万用表R ╳10挡
A.???? 测量初级线圈,电阻值约为2KΩ
B.???? 测量次级线圈,电阻值小于10Ω
 使用万用表R ╳10K挡
C.???? 初次级线圈之间的电阻值为无穷(绝缘)
不符合以上条件的均为坏,注意:检测时一定要把绝缘漆刮掉,否则会影响测量结果。
②判别变压器的初次级线圈
阻值大的一组为初级,阻值小的一组为次级
稳压充电两用电源的电子元器件的安装安装步骤:1、安装电阻R1~R62、安装二极管V1 ~V4 ,V8 ~V11 3、安装电解电容C14、安装发光二极管5、安装正极板6、安装负极板7、安装电源输出插座8、安装变压器R1、R2、R4R3、R5R61




R1

R6正面1




R1

R6R1、R2、R4=75ΩR3、R5=43 ΩR6=5.1 Ω反面回上图2正面整流二极管型号:IN4001整流二极管型号:IN40012反面回上图3、安装电解电容C1电解电容C11000μF/16V正面+3、安装电解电容C1电解电容C11000μF/16V反面回上图C1 1000μ/16v
为了节约空间采用卧式安装回上图印制板正面4、安装发光二极管绿色发光二极管 V5红色发光二极管 V6、V7正面4、安装发光二极管绿色发光二极管 V5红色发光二极管 V6、V7反面回上图一omm印制版正面一个焊点发光二级管的安装方法回上图5、安装正极板用锉挫去表面的金属反面5、安装正极板用尖嘴钳将板脚板弯回上图正面6、安装负极板用锉挫去表面的金属反面6、安装负极板用尖嘴钳将板脚合拢回上图正面7、安装电源输出插座正面7、安装电源输出插座x′xy′y反面回上图8、安装变压器初级次级BA变压器正面8、安装变压器T变压器回上图反面正面初级次级B变压器元件焊接完成图元件焊接完成图正面元件焊接完成图反面
