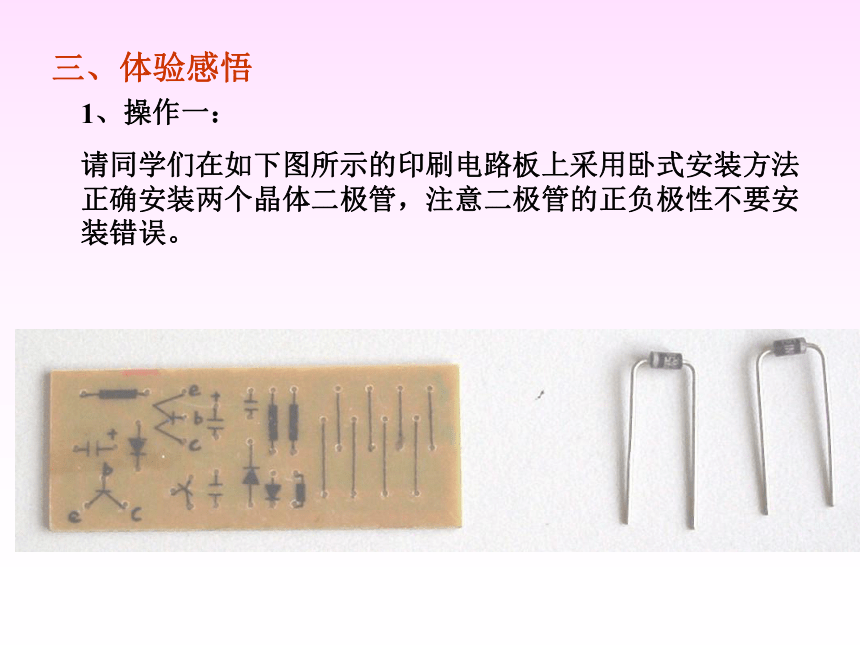

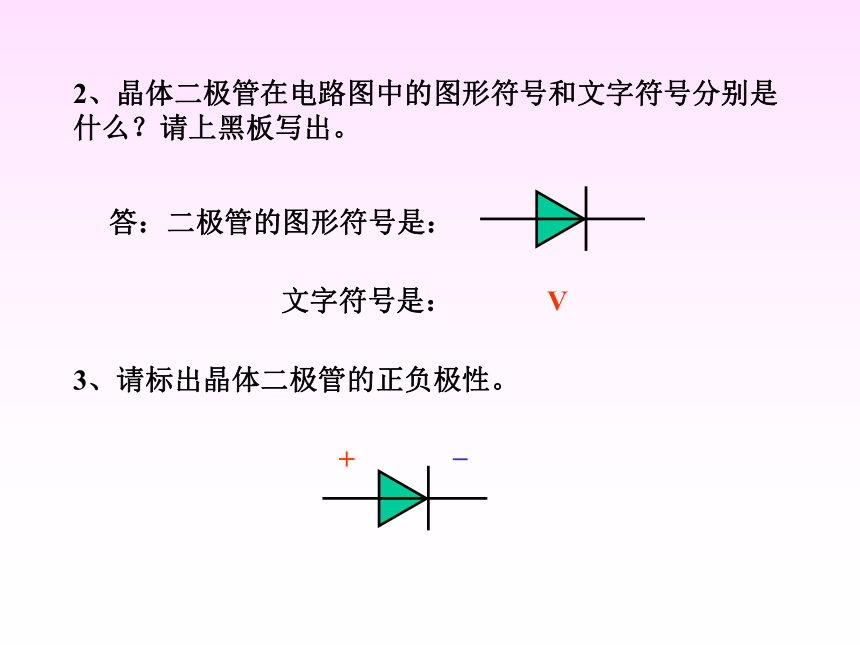

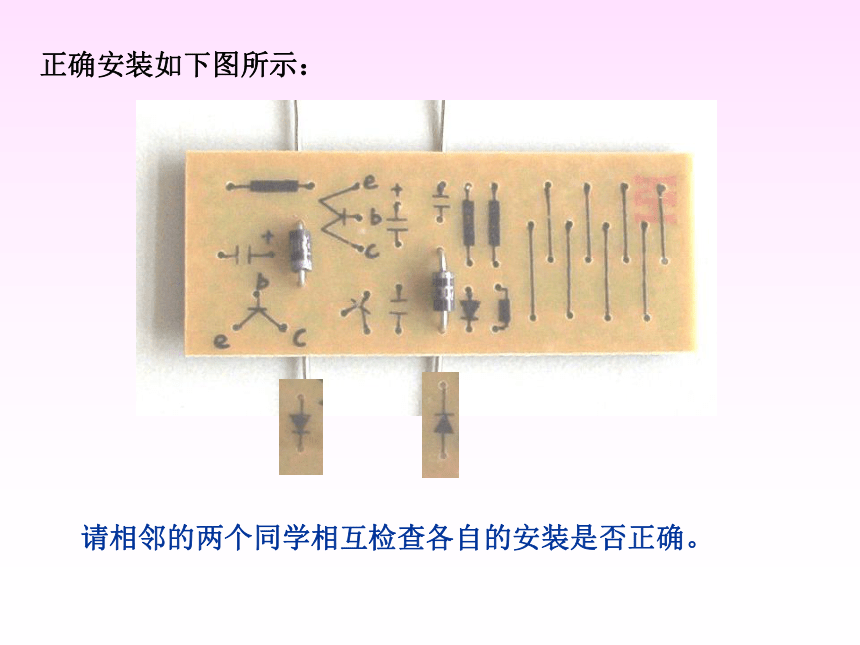

课件27张PPT。晶体二极管一、自学课本P15页晶体二极管的开关特性和P132页晶体二极管答：该电子元件名称叫———晶体二极管二、提问：2、晶体二极管在电路图中的图形符号和文字符号分别是什么？请上黑板写出。3、请标出晶体二极管的正负极性。三、体验感悟请相邻的两个同学相互检查各自的安装是否正确。四、演示实验1、面包板（拓展）

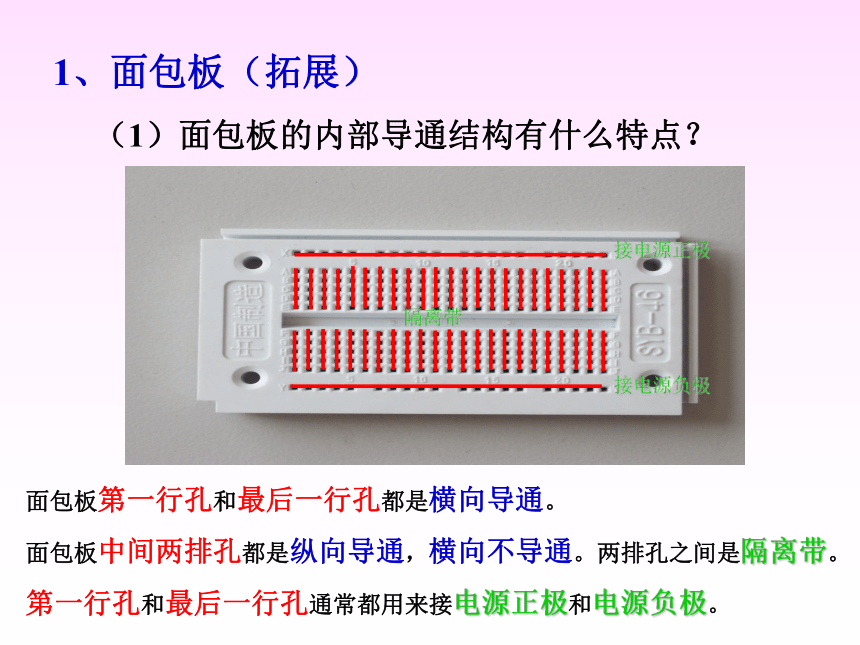

（1）面包板的内部导通结构有什么特点？面包板第一行孔和最后一行孔都是横向导通。
面包板中间两排孔都是纵向导通，横向不导通。两排孔之间是隔离带。
第一行孔和最后一行孔通常都用来接电源正极和电源负极。2、思考：

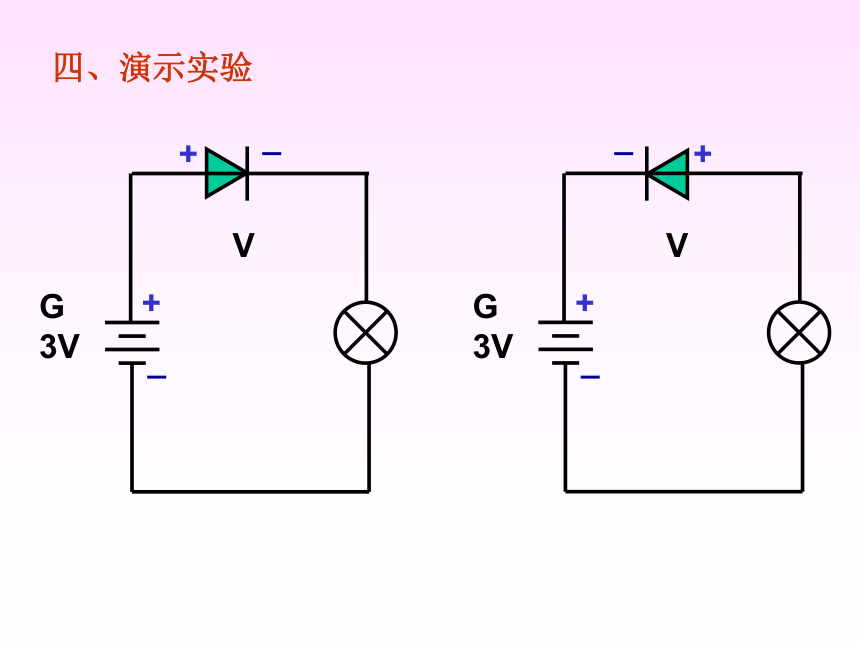

⑴、两个电路图的接法差别在哪里？
⑵、哪一种接法灯亮？电路1实验现象：把电源的正极与晶体二极管的正极连接，电源的负极通过灯泡与晶体二极管的负极连接，即正向连接，这时灯亮。电路2实验现象： 把电源的负极与晶体二极管的正极连接，电源的正极通过灯泡与晶体二极管的负极连接，即反向连接，这时灯不亮。实验现象分析：实验结论：晶体二极管在正向连接时，允许电流流通，反向连接时，电路几乎无电流，说明晶体二极管具有单方向导电的特性。3、操作三：测量晶体二极管的正、反向电阻提问：用万用电表测电阻值的步骤是什么？⑴、选择合适的量程
⑵、调零
⑶、测试
⑷、读数测晶体二极管的正、反向电阻值也按照以上的步骤进行。⑴、选择量程：
选择R?1K档量程。 ⑵、调零：⑶、测试正向电阻值
注意：红表棒接二极管负极，黑表棒接二极管正极⑷、正向电阻值读数
10?1K=10K?⑶、测试反向电阻值
注意：红、黑表棒接法与测正向电阻值正好相反。⑷、读数
电阻值无穷大结论：因为二极管正向电阻值很小，所以二极管正向可以导通，有电流通过。因为二极管反向电阻值无穷大，所以二极管反向不能导通，电流无法通过。这也可以解释二极管的单方向导电性。4、操作四：
用万用电表测试如图所示二极管的正、负极性。并标上正负号。设计：请你用两节电池、一个小灯泡，一个二极管和若干导线设计一个电路，能用这个电路来判别晶体二极管的好坏。请用electronics workbench 软件来画出电路图。思考：如果二极管测得的正、反向电阻都近似为零或无穷大，这个晶体二极管是否可以使用？如果某二极管的正、反向电阻都近似为零或无穷大，则该二极管没有单方向导电特性了，不能使用。正、反向电阻都为零的二极管内部已击穿（短路）损坏，如都为无穷大，则内部短路（开路）损坏。返回连接动画返回返回
