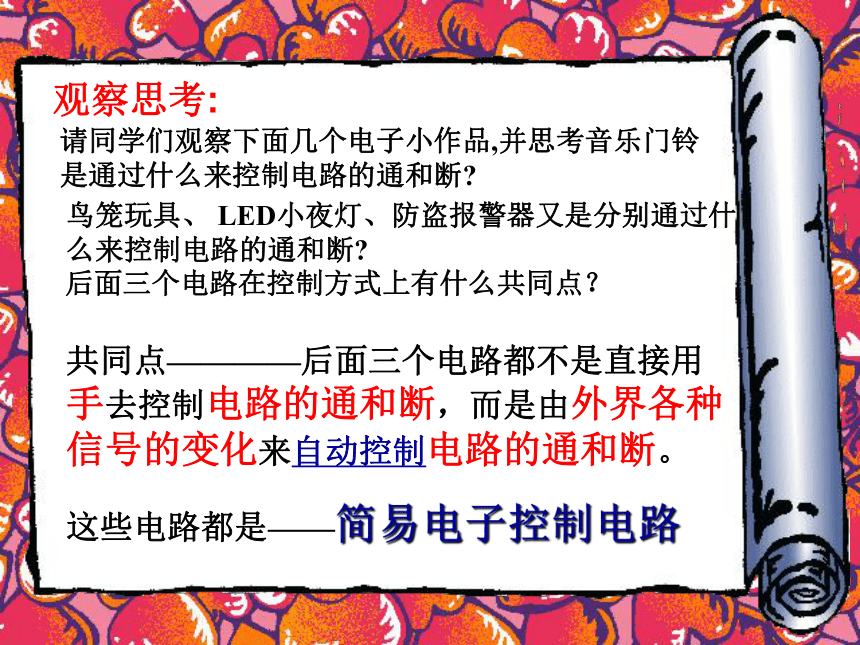

课件14张PPT。观察思考:共同点————后面三个电路都不是直接用手去控制电路的通和断，而是由外界各种信号的变化来自动控制电路的通和断。
这些电路都是——简易电子控制电路请同学们观察下面几个电子小作品,并思考音乐门铃是通过什么来控制电路的通和断?鸟笼玩具、 LED小夜灯、防盗报警器又是分别通过什么来控制电路的通和断?后面三个电路在控制方式上有什么共同点？一、生活中常见的简易电子控制电路举例：

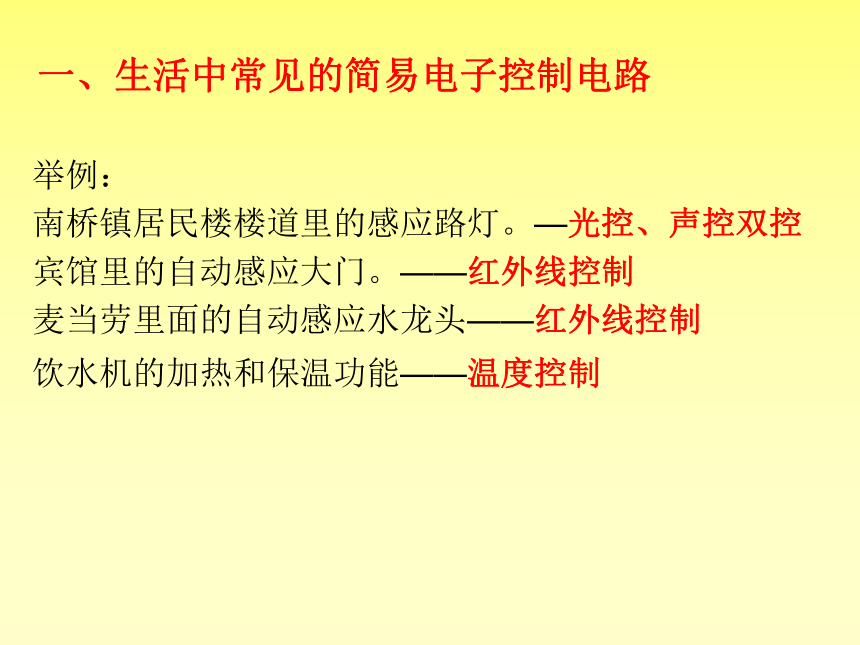

南桥镇居民楼楼道里的感应路灯。—光控、声控双控
宾馆里的自动感应大门。——红外线控制
麦当劳里面的自动感应水龙头——红外线控制
饮水机的加热和保温功能——温度控制 简易继电器光控电路执教：奉贤区致远高级中学
罗清萍二、简易继电器光控电路1、复习提问：

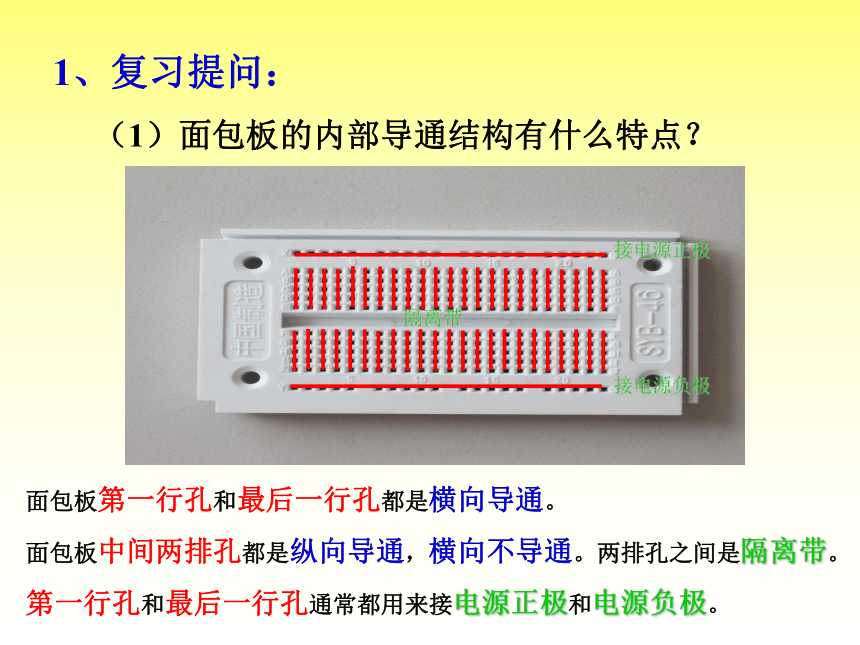

（1）面包板的内部导通结构有什么特点？面包板第一行孔和最后一行孔都是横向导通。
面包板中间两排孔都是纵向导通，横向不导通。两排孔之间是隔离带。

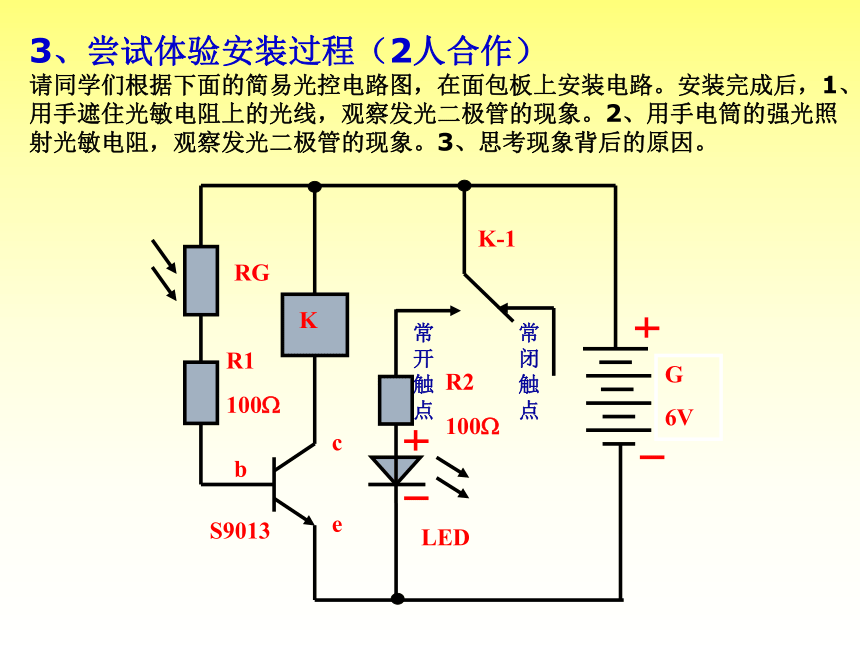

第一行孔和最后一行孔通常都用来接电源正极和电源负极。1234565 电流流出线圈42、继电器的图形符号和继电器的6个管脚3、尝试体验安装过程（2人合作）请同学们根据下面的简易光控电路图，在面包板上安装电路。安装完成后，1、用手遮住光敏电阻上的光线，观察发光二极管的现象。2、用手电筒的强光照射光敏电阻，观察发光二极管的现象。3、思考现象背后的原因。光控电路实物安装图如果电路安装失败，请参照以下几点进行检查：1、检查线路连接是否正确。（特别注意：干电池正、负极是否装反。发光二极管的正、负极是否装反。继电器的管脚连接是否正确。）
2、检查电子元件与面包板接触是否良好。（特别注意：继电器与面包板的接触是否良好。导线与面包板的接触是否良好。）
3、干电池的电压是否为6V。
4、照射到光敏电阻上的光线是否足够亮，可以用手电筒的强光照射。失败是成功之母。遇到挫折要学会不气馁！关注自己的点滴进步！下次会更好！4、观察现象：安装完成后接通电源，你观察到什么现象？当有光 照到光敏电阻上的时候，发光二极管发光。
当没有光 照到光敏电阻上的时候，发光二极管不发光。
整个电路是用光来控制电路的通与断。实现了自动控制。

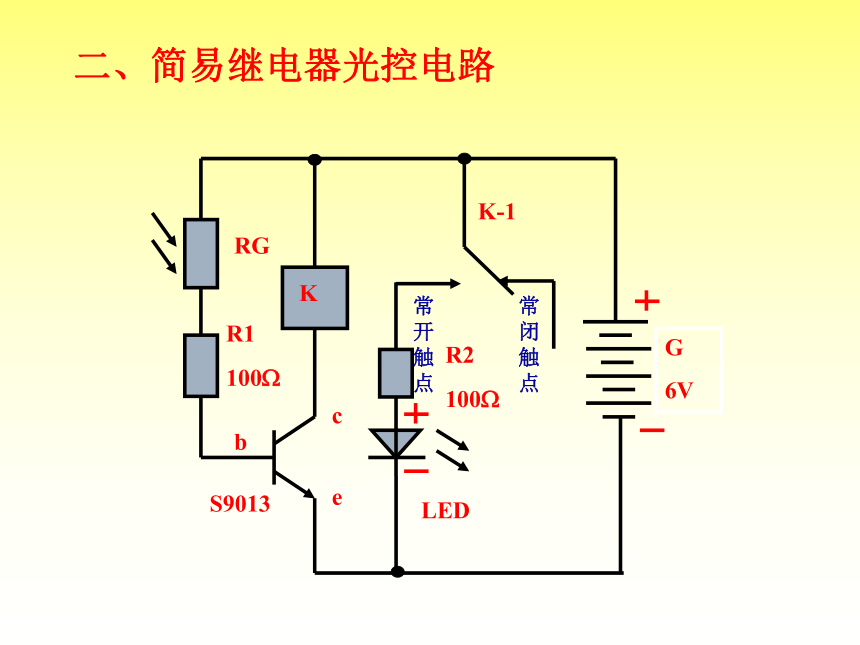

5、思考：为什么会出现这样的现象？请分析现象背后的原因。G
6VK-1KLEDbceS9013R
1k?RG光敏电阻受到光照,电阻值变小,电流变大常闭触点常开触点KK-16、分析现象背后的原因: Ube>0.7V
三极管导通（1）当光敏电阻受到光照时KK-1（2）当光敏电阻没有受到光照时 Ube<0.7V
三极管截止光敏电阻没有受到光照,电阻值变大,电流变小
