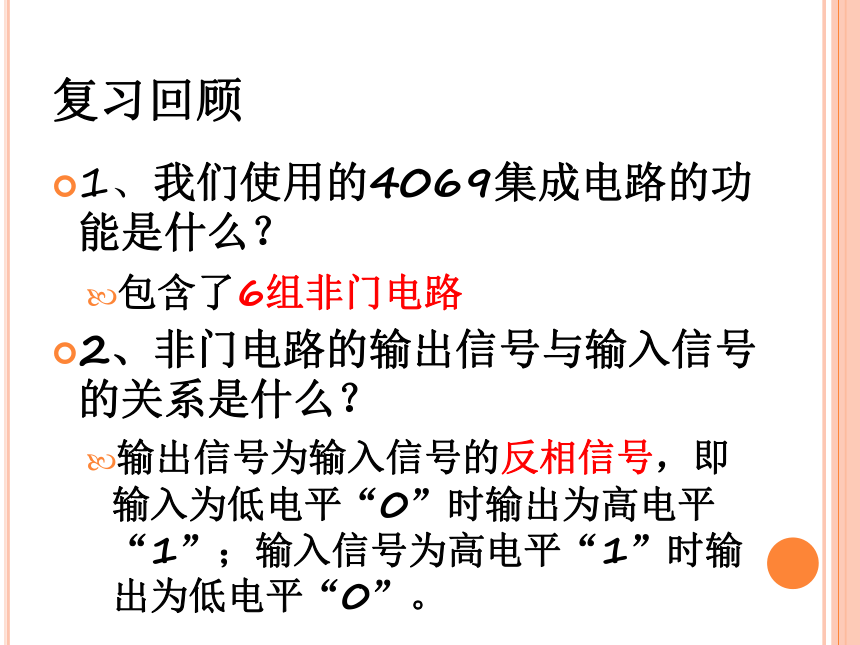

课件16张PPT。非门电路应用——振荡电路复习回顾1、我们使用的4069集成电路的功能是什么？
包含了6组非门电路
2、非门电路的输出信号与输入信号的关系是什么？

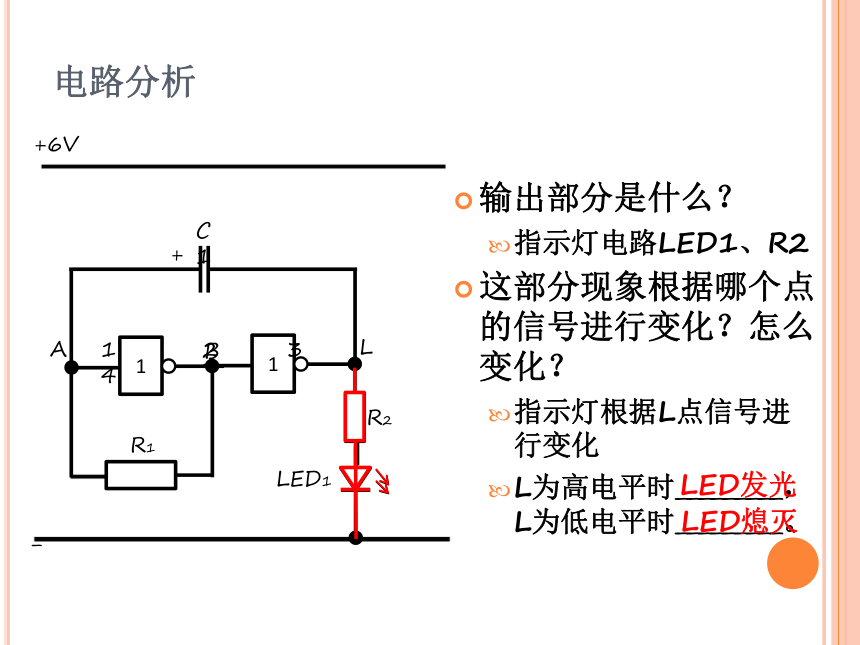

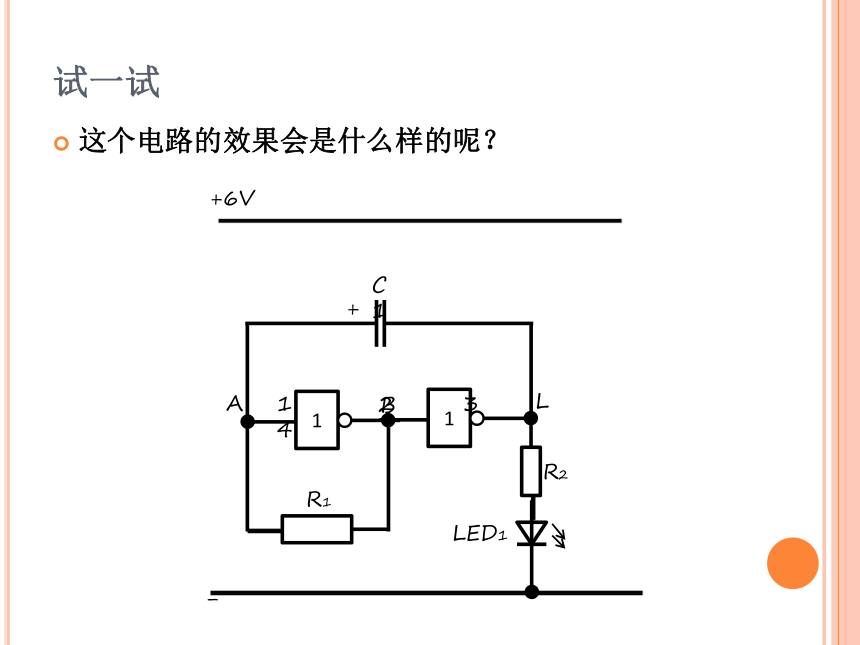

输出信号为输入信号的反相信号，即输入为低电平“0”时输出为高电平“1”；输入信号为高电平“1”时输出为低电平“0”。试一试这个电路的效果会是什么样的呢？电路分析输出部分是什么？
指示灯电路LED1、R2
这部分现象根据哪个点的信号进行变化？怎么变化？
指示灯根据L点信号进行变化

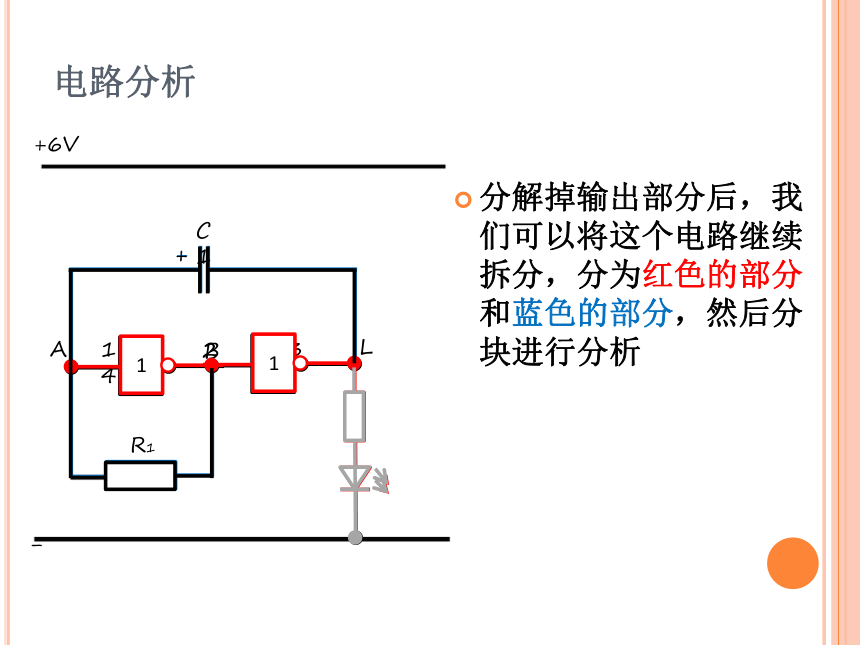

L为高电平时_________，L为低电平时_________。LED发光LED熄灭电路分析分解掉输出部分后，我们可以将这个电路继续拆分，分为红色的部分和蓝色的部分，然后分块进行分析

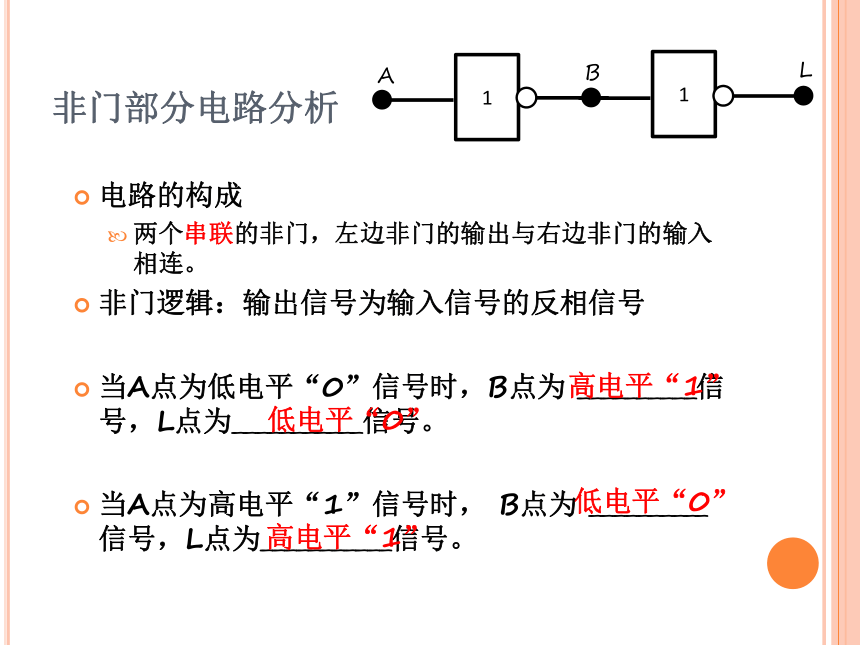

1L1 2 3 4R1C1AB非门部分电路分析电路的构成
两个串联的非门，左边非门的输出与右边非门的输入相连。
非门逻辑：输出信号为输入信号的反相信号
当A点为低电平“0”信号时，B点为 __________信号，L点为___________信号。
当A点为高电平“1”信号时， B点为 __________信号，L点为___________信号。

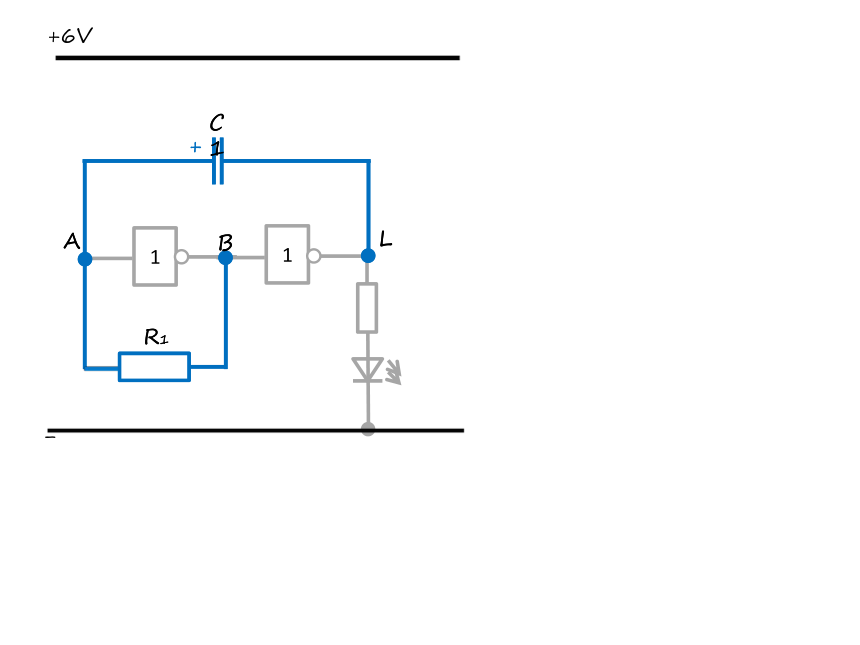

高电平“1”低电平“0”低电平“0”高电平“1”LC1LABR1BR1RC充放电部分电路分析电路的构成
由一个电解电容器和一个电阻组成的RC充放电电路。
根据电容器的工作原理，如果电容器内部极板间电压和外接电压不一致时，电容器会进行一段时间的充电或放电，直到内外电压一致。
当电容器外接电压接在___点和___点上，那么电容器内部电压实际上就是___点和___间电压；C1R1ALBL结合各部分进行综合分析高电平 低电平低电平 高电平低电平高电平升高降低生活中闪烁的灯光生活中你看到过哪些闪烁的灯光？
闪烁的灯光比常亮的更加容易引人注意。通常闪烁频率越高警示效果或突出效果会越强越明显。制作要求利用非门制作一个振荡电路，实现单个LED闪烁的效果。
视频演示中的闪烁频率似乎不够急切，我们需要一个闪烁频率更高的警示灯。我们要怎么修改电路元件参数呢？
高电平 低电平低电平 高电平低电平高电平升高降低闪烁频率与什么有关？电路制作注意事项：集成电路引脚的识别
元件正负极性、可用性
LED、电解电容、电源
防止电路短路、断路
实验板孔位要看清，接触要良好搭建参考改变闪烁频率闪烁频率与RC充放电部分的充放电时间有关，充放电时间越长，频率越低；充放电时间越短，频率越高。
充放电时间T与电阻值R以及电容量C有关。
R不变，C越小，T越短，闪烁频率越高；
C不变，R越小，T越短，闪烁频率越高。
要注意修改后的实际效果，当闪烁频率过高后，人眼就无法识别了，那也是不合理的。
