555时基电路的应用
——单稳态电路
555
G
3V
R1
100K
R2
10K
R3
200
S
C1
47μF
C2
0.1μF
V1
8
4
6
7
2
1
5
3

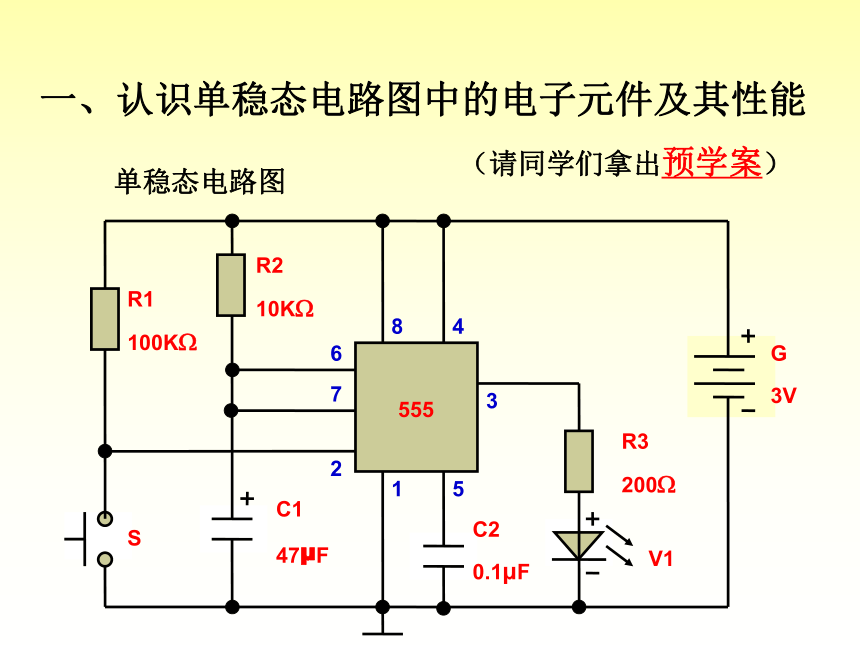

单稳态电路图
一、认识单稳态电路图中的电子元件及其性能
（请同学们拿出预学案）

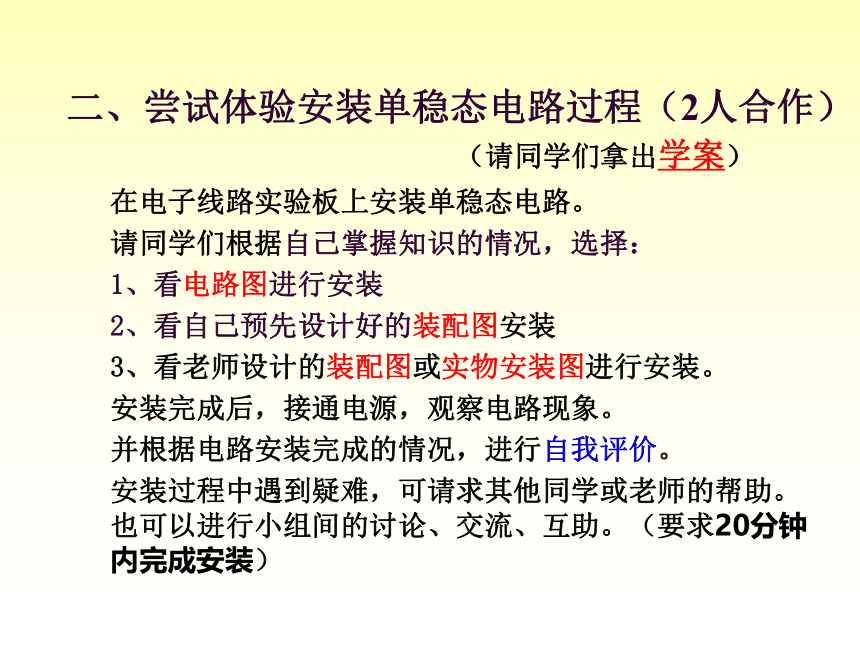

二、尝试体验安装单稳态电路过程（2人合作）
（请同学们拿出学案）
在电子线路实验板上安装单稳态电路。
请同学们根据自己掌握知识的情况，选择：
1、看电路图进行安装
2、看自己预先设计好的装配图安装
3、看老师设计的装配图或实物安装图进行安装。
安装完成后，接通电源，观察电路现象。
并根据电路安装完成的情况，进行自我评价。
安装过程中遇到疑难，可请求其他同学或老师的帮助。也可以进行小组间的讨论、交流、互助。（要求20分钟内完成安装）

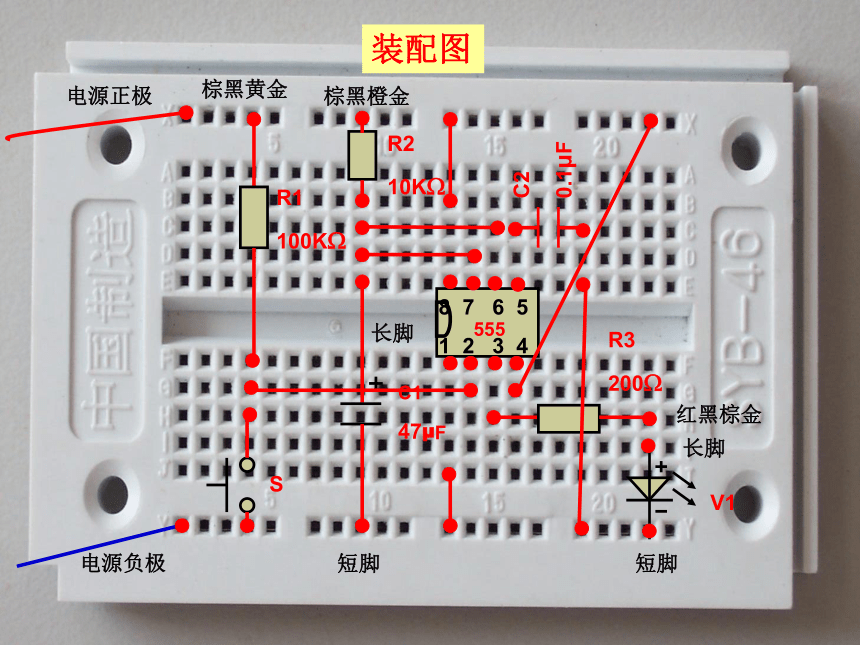

装配图
R1
100K
S
R2
10K
555
C1
47μF
C2
0.1μF
R3
200
V1
棕黑黄金
棕黑橙金
红黑棕金
8 7 6 5
1 2 3 4
长脚
短脚
长脚
短脚
电源正极
电源负极
棕黑黄金
棕黑橙金
红黑棕金
8 7 6 5
1 2 3 4
长脚
短脚
长脚
短脚
电源正极
电源负极

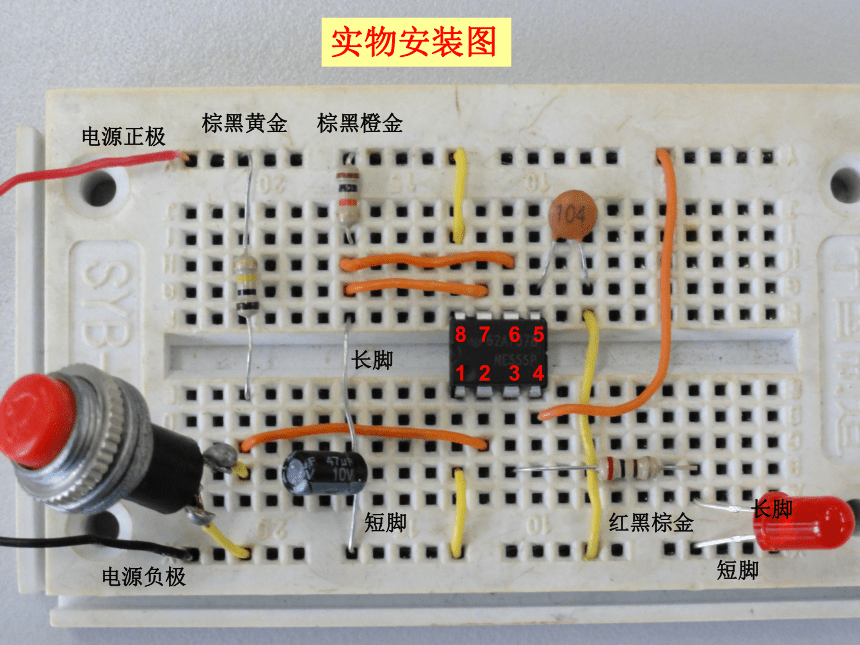

实物安装图

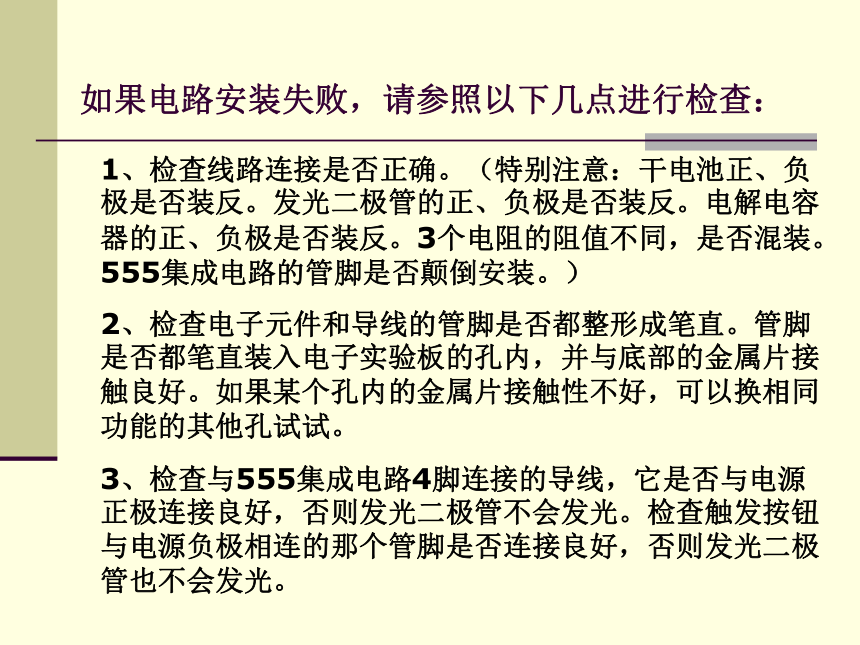

如果电路安装失败，请参照以下几点进行检查：
1、检查线路连接是否正确。（特别注意：干电池正、负极是否装反。发光二极管的正、负极是否装反。电解电容器的正、负极是否装反。3个电阻的阻值不同，是否混装。555集成电路的管脚是否颠倒安装。）
2、检查电子元件和导线的管脚是否都整形成笔直。管脚是否都笔直装入电子实验板的孔内，并与底部的金属片接触良好。如果某个孔内的金属片接触性不好，可以换相同功能的其他孔试试。
3、检查与555集成电路4脚连接的导线，它是否与电源正极连接良好，否则发光二极管不会发光。检查触发按钮与电源负极相连的那个管脚是否连接良好，否则发光二极管也不会发光。

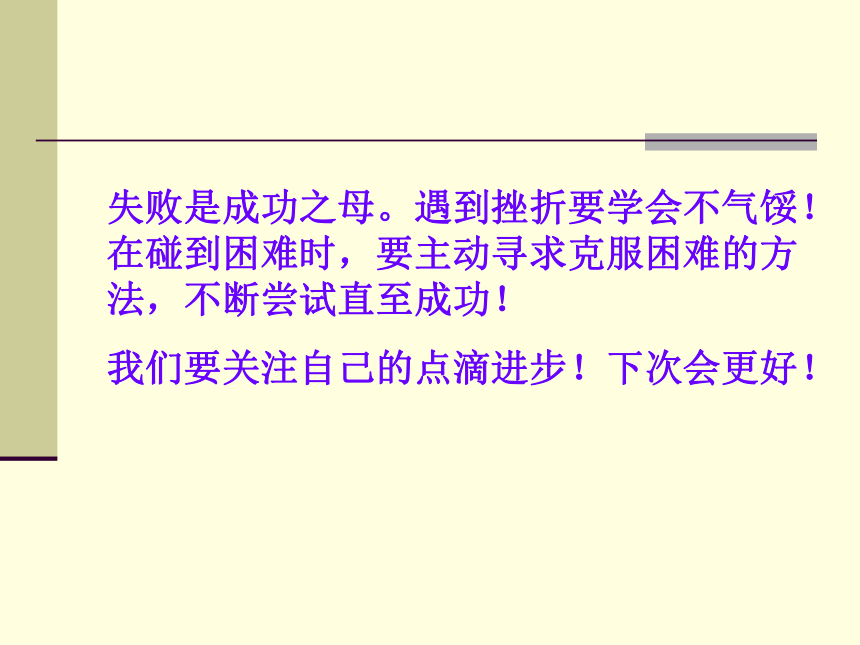

失败是成功之母。遇到挫折要学会不气馁！在碰到困难时，要主动寻求克服困难的方法，不断尝试直至成功！
我们要关注自己的点滴进步！下次会更好！
展示学生作品
请同学上来展示自己的作品，并描述实验现象。
实验现象：
没有按下触发按钮之前，发光二极管不亮。
按下触发按钮之后，发光二极管发光。
放开触发按钮后，发光二极管继续发光。
经过一定的时间间隔，发光二极管又自动变成不亮。
三、分析现象背后的原因
UCC=3V
R1
100K
R2
10K
R3
200
S
C1
47μF
C2
0.1μF
V1
555
8
4
6
7
2
1
5
3
b
c
e
（1）第一阶段：稳态分析
高电平1
接通电源后，4脚（复位端）处于高电平“1”状态。8脚（接电源正极），1脚（接电源负极），这两个管脚通电后给555集成电路供电。5脚（电压控制端）通电后，电流给电容器C2充电，电容器C2在一瞬间充满电后，电容器的电阻值达到无穷大，使5脚处于断路状态。
电容器C2充满电，RC2无穷大，断路
电解电容器C1充电
电解电容器C1充电，C1电阻值增大 ，C1电压上升，6脚（高触发端）电压也随之上升，当6脚电压上升到 大于 UCC时，555集成电路3脚输出低电平“0”，内部三极管导通，使电解电容器C1放电。C1电阻值随着放电而减小， C1电压下降。 6脚电压也随之下降，当6脚电压下降到 小于 UCC时，若不加触发信号， 2脚（低触发端）电压大于 UCC，555集成电路3脚保持输出低电平“0”，电路将一直处于这一稳定状态。
3
2
3
2
3
1
RC1
UC1
U6
U6> UCC
3
2
低电平0
三极管导通
电解电容器C1放电
U6< UCC
3
2
U2> UCC
3
1
保持
不亮
（2）第二阶段：暂稳态分析
R1
100K
R2
10K
R3
200
S
C1
47μF
C2
0.1μF
V1
555
8
4
6
7
2
1
5
3
UCC=3V
b
c
e
当按下触发按钮S时，2脚电压下降到0伏，即U2 < UCC， 6脚电压下降到 小于 UCC时，3脚输出高电平“1”，发光二极管V1发光，三极管截止。电解电容器C1停止放电。此后，电源又向C1充电，C1电阻值增大 ，C1电压上升，6脚电压也随之上升，当6脚电压上升，但 小于 UCC时，此时放开触发按钮S， 2脚电压大于 UCC， 555集成电路3脚保持输出高电平“1”，三极管仍旧截止，电解电容器C1继续充电。
3
1
3
2
3
2
3
1
U2=0伏
U2< UCC
3
1
U6< UCC
3
2
高电平1
高电平1
三极管截止
b
c
e
电解电容器C1充电
RC1
UC1
U6
U2> UCC
3
1
保持
（3）第三阶段：自动翻转为原稳态分析
U6> UCC
3
2
低电平0
三极管导通
电解电容器C1放电
b
c
e
U6< UCC
3
2
当6脚电压上升到 略大于 UCC时，555集成电路3脚输出低电平“0”，发光二极管V1不亮，内部三极管导通，使电解电容器C1放电。 C1电阻值随着放电而减小， C1电压下降。 6脚电压也随之下降，当6脚电压下降到 小于 UCC时，若不加触发信号， 2脚（低触发端）电压大于 UCC，555集成电路3脚保持输出低电平“0”，直至电解电容器C1全部放电完毕，UC为0伏。U6为0伏。
3
2
3
2
3
1
放电完毕，UC=0伏
放电完毕，U6=0伏
四、归纳小结
单稳态电路现象：
当单稳态电路没有触发信号时，输出端保持某种稳定状态。
当有触发信号时，输出端暂时产生另一种输出状态。
但经过一定的时间间隔，电路又自动恢复到原来的稳定状态。
五、布置作业
思考：
1、如果把电阻R2（10K ）换成100K 的电阻 ，发光二极管发光的时间是变长了还是变短了？
2、如果把电解电容器C1（47μF）换成100μF的电解电容器，发光二极管发光的时间是变长了还是变短了？

555集成电路
缺口标记放在左边，左下角第一个管脚是1脚，其余管脚按逆时针顺序排列。
1
2
3
4
5
6
7
8
电阻
棕 黑 黄 金
R1= 1 0 ×104 =100K
第一环
第二环
第三环
第四环
棕 黑 橙 金
R2= 1 0 ×103 =10K
红 黑 棕 金
R3= 2 0 ×101 =200
电容器
长脚是正极
短脚是负极
电容量
C=47μF
电容器C2
管脚一样长短，无正负极性区分
电容量
C=10×104
=105PF
=0.1μF
电解电容器C1
发光二极管
发光二极管V1
长脚是正极, 短脚是负极
触发按钮
管脚无正负极性区分
电池盒
有正负极性区分
G
3V
R1
100K
R2
10K
R3
200
S
C1
47μF
C2
0.1μF
V1
555
8
4
6
7
2
1
5
3
G
3V
R1
100K
R2
10K
R3
200
S
C1
47μF
C2
0.1μF
555
8
4
6
7
2
1
5
3
V1
