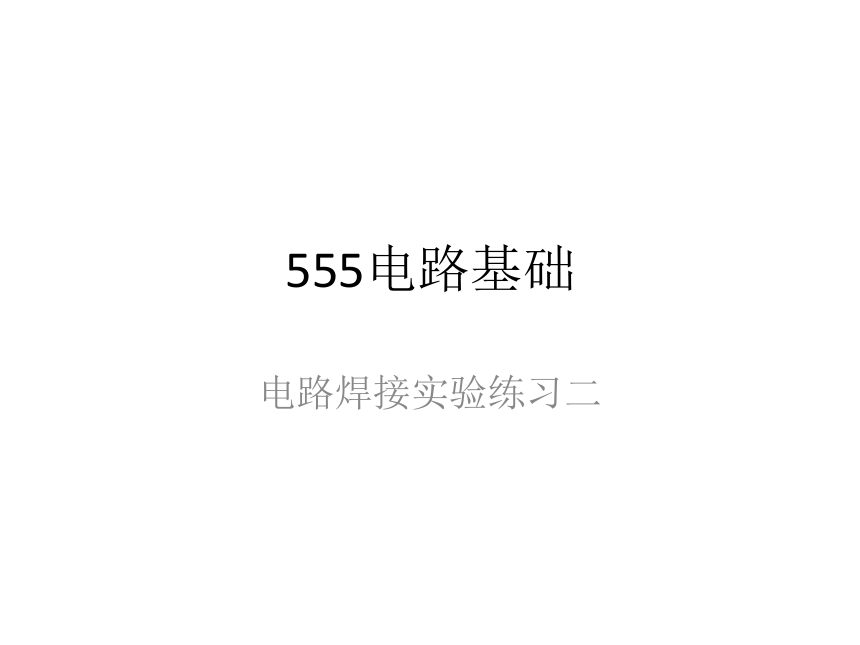

555电路基础
电路焊接实验练习二

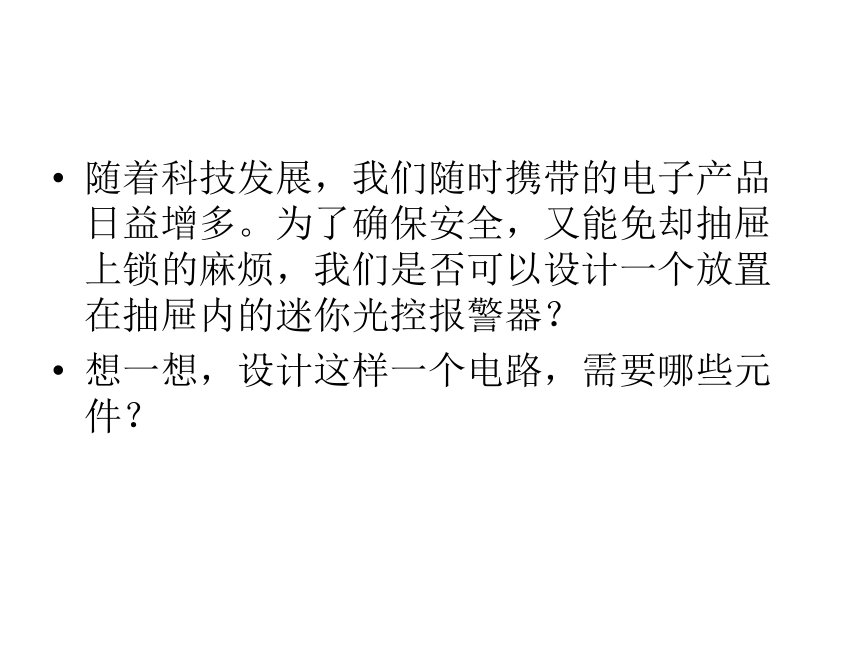

随着科技发展，我们随时携带的电子产品日益增多。为了确保安全，又能免却抽屉上锁的麻烦，我们是否可以设计一个放置在抽屉内的迷你光控报警器？
想一想，设计这样一个电路，需要哪些元件？
光控报警器
光控：感光元件：红外接收管
报警：模拟元件：喇叭
迷你：电路面积要小
开关：单稳态：555集成块
电容器、电位器

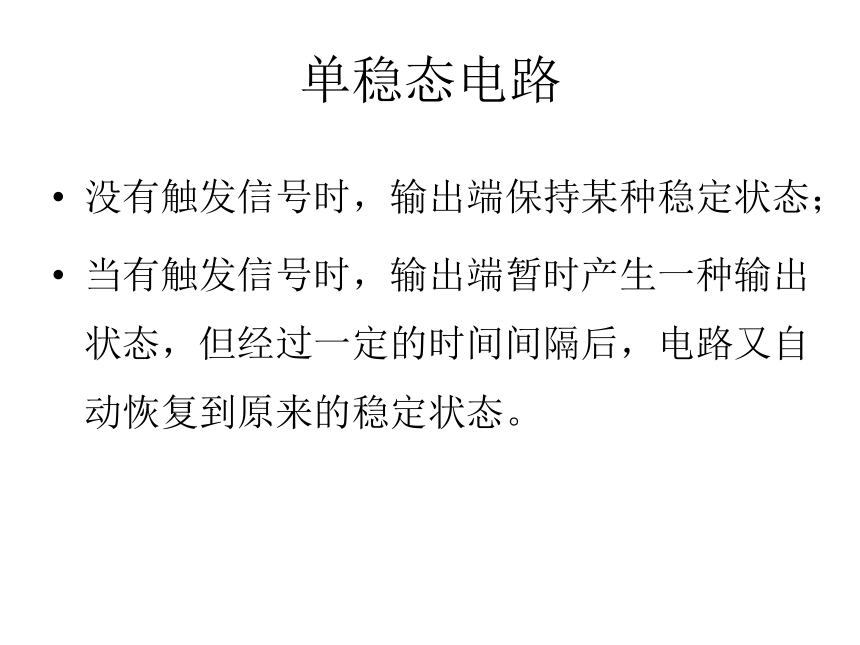

单稳态电路
没有触发信号时，输出端保持某种稳定状态；
当有触发信号时，输出端暂时产生一种输出状态，但经过一定的时间间隔后，电路又自动恢复到原来的稳定状态。
1
2
3
8
5
6
7
4
555
C1=0.01 F
R1=10k
R2=0~30k
+6V
C2=10 F
+

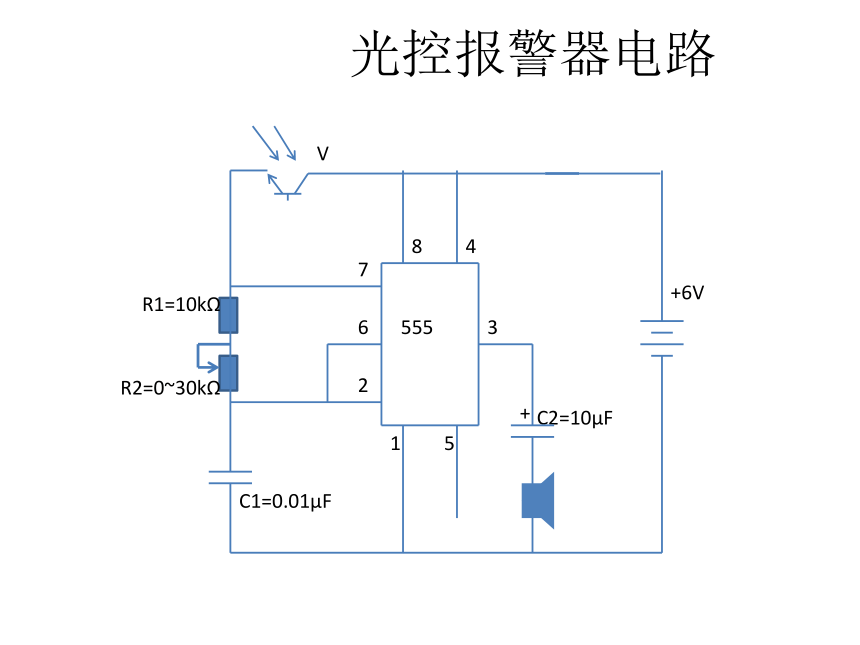

光控报警器电路
V
1
2
3
8
5
6
7
4
555
C1=0.01 F
R1=10k
R2=0~30k
+6V
C2=10 F
+

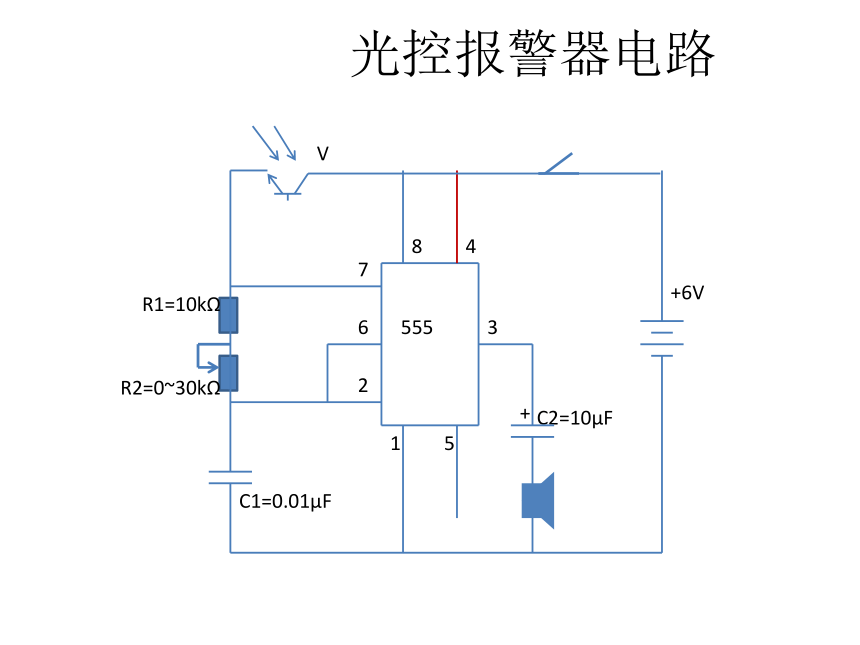

光控报警器电路
V

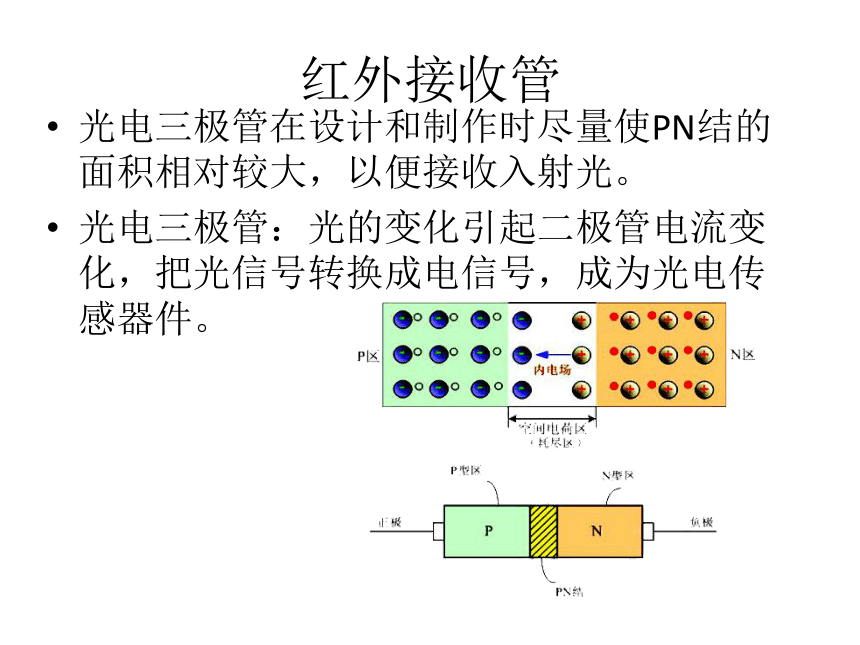

红外接收管
光电三极管在设计和制作时尽量使PN结的面积相对较大，以便接收入射光。
光电三极管：光的变化引起二极管电流变化，把光信号转换成电信号，成为光电传感器件。
焊接练习一
将零件包中的红外接收管、电位器及电阻三个零件焊接至电路相应位置
注意不要有虚焊点：在交界处，从表面看焊锡把引线给包住了，但焊点内部并未完全融合、有气隙或油污等。
红外接收管
正向偏置
（黑表笔接C极、红表笔接E极）
反向偏置
（黑表笔接E极、红表笔接C极）
红外接收管
测一测：用多用表在红外接收三极管分别在光照/遮光的情况下测量其反向、正向电阻值并记录测量结果。
红外接收管 有光照 无光照
正向偏置
（黑表笔接C极、红表笔接E极） k k
反向偏置 （黑表笔接E极、红表笔接C极） k k
试验准备
测一测：把电位器旋钮分别调至最大、最小、中央三个不同档位，并测量其电阻值；
得出结论：R2的阻值范围是 ~
测一测：用多用表来检测试验电解电容的好坏。
555电路
内部由二个电压比较器及一个RS触发器组成；
1脚：接地端　　8脚：电源输入端
2脚：低触发　　6脚：高触发
3脚：输出端
4脚：清零端（若不用则接高电位）
5脚：控制端（若不用则悬空/接地）
7脚：放电端
光控报警器
红外接收管
电路不震荡
电路震荡
５５５被强制复位
不发声报警
５５５强制复位解除
发声报警
有光情况
无光情况
电路焊接注意事项
焊接半导体元件时，每个焊点的加热时间不能超过3秒
555集成块的引脚注意不要焊反
二极管正负极
焊点之间有间隔，避免电路出现短路；
调试电路
调试电位器，并测量下列元件阻值，观察试验现象，记录试验结果
比较以上数据，得出：V2脚 1/3电源电压（6v）
555电路触发条件：当V2<1/3Vcc，则3脚输出高电平
555电路停止运作：当4脚接受0，则3脚输出低电平。
元件 RC1 R1+R2 RV
阻值(k )
光控报警器
想一想，该电路还能用于生活中的哪些便利？你可以举例出相关的设计吗？
1
2
3
8
5
6
7
4
555
C1=0.01 F
R1
R2
+6V
C2=10 F
+
V
