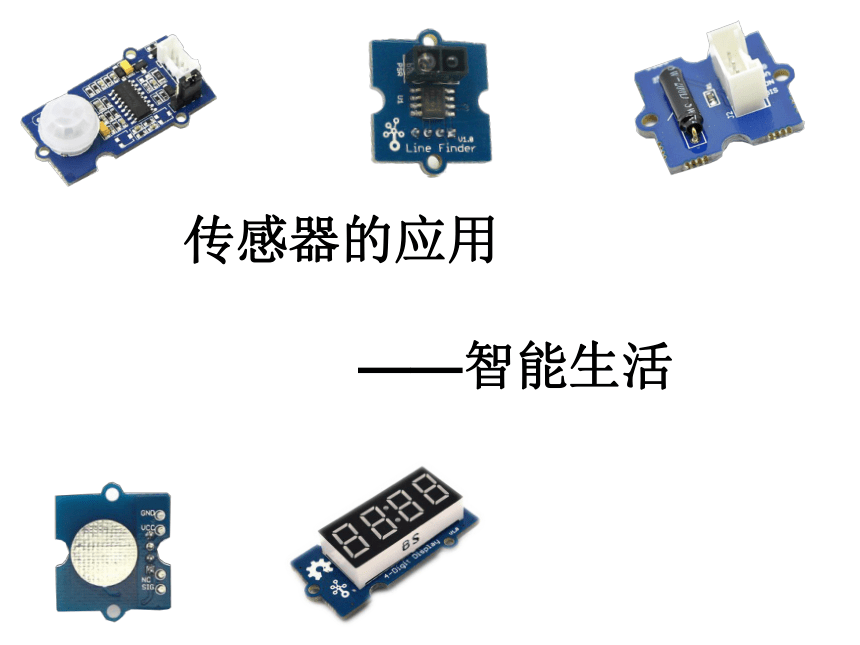

课件22张PPT。 传感器的应用 ——智能生活+随手可得
的材料与众不同

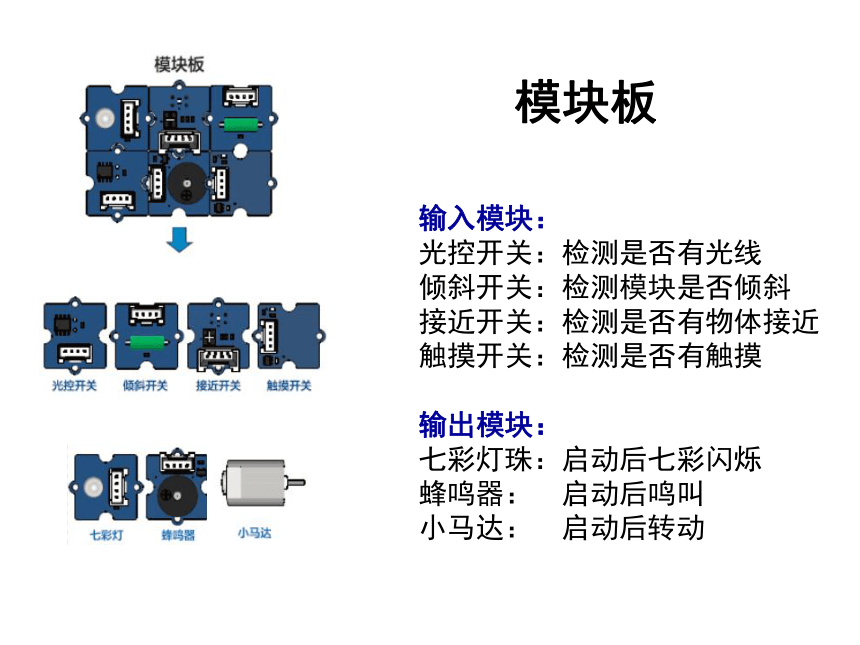

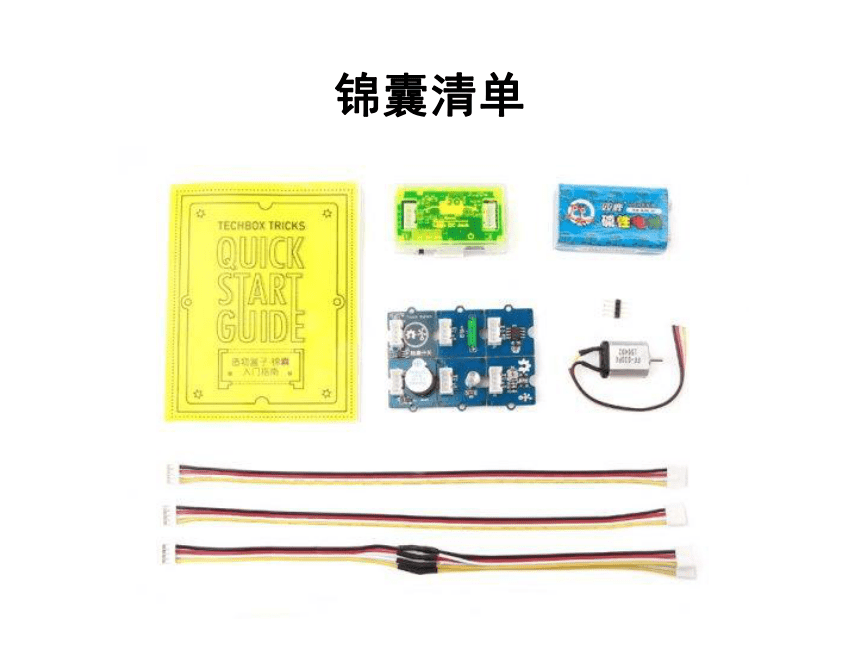

的作品+工具锦 囊锦囊清单模块板输入模块：
光控开关：检测是否有光线
倾斜开关：检测模块是否倾斜
接近开关：检测是否有物体接近
触摸开关：检测是否有触摸
输出模块：七彩灯珠：启动后七彩闪烁
蜂鸣器： 启动后鸣叫

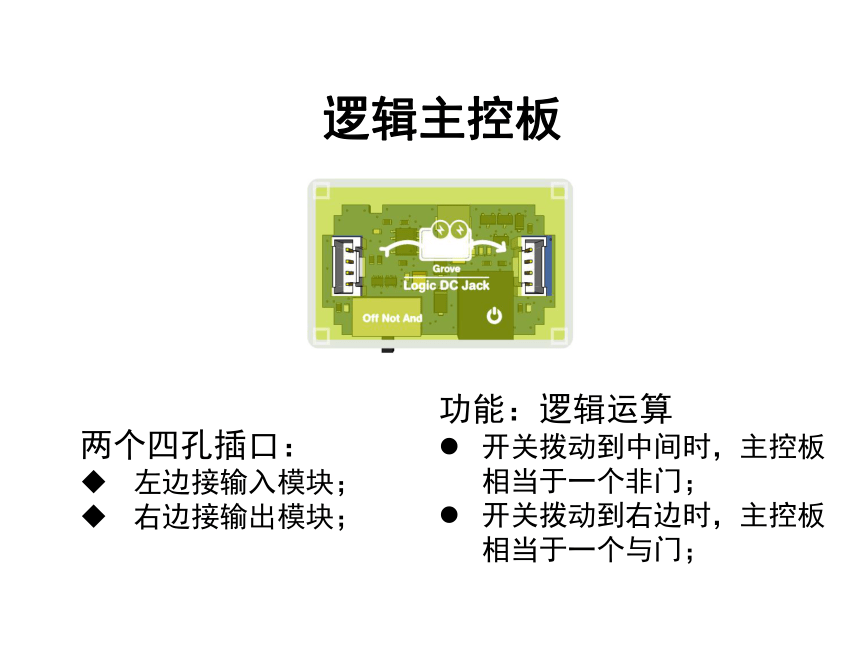

小马达： 启动后转动 逻辑主控板两个四孔插口：
左边接输入模块；
右边接输出模块；功能：逻辑运算
开关拨动到中间时，主控板相当于一个非门；

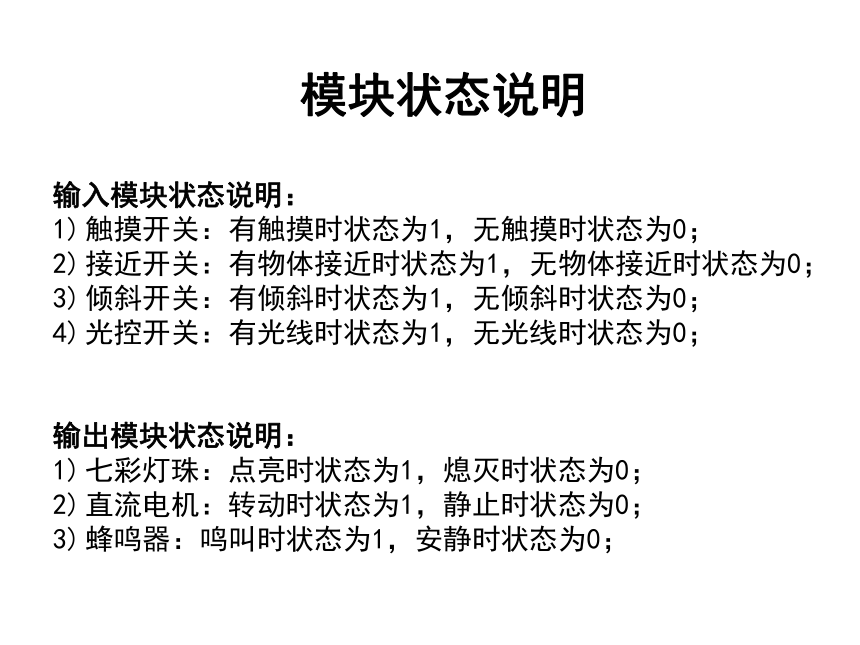

开关拨动到右边时，主控板相当于一个与门；模块状态说明输入模块状态说明：
触摸开关：有触摸时状态为1，无触摸时状态为0；
接近开关：有物体接近时状态为1，无物体接近时状态为0；
倾斜开关：有倾斜时状态为1，无倾斜时状态为0；
光控开关：有光线时状态为1，无光线时状态为0；
?
?
输出模块状态说明：
七彩灯珠：点亮时状态为1，熄灭时状态为0；
直流电机：转动时状态为1，静止时状态为0；

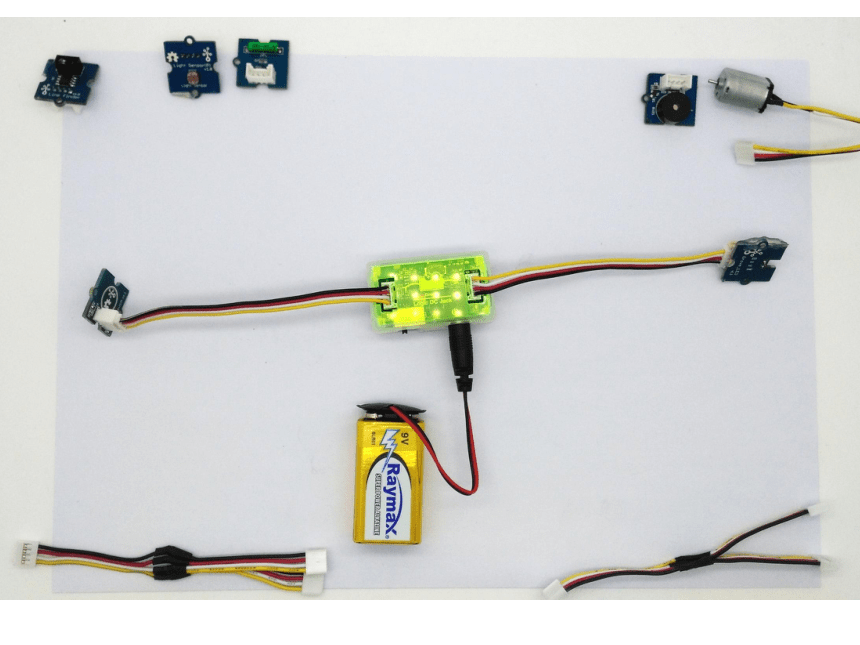

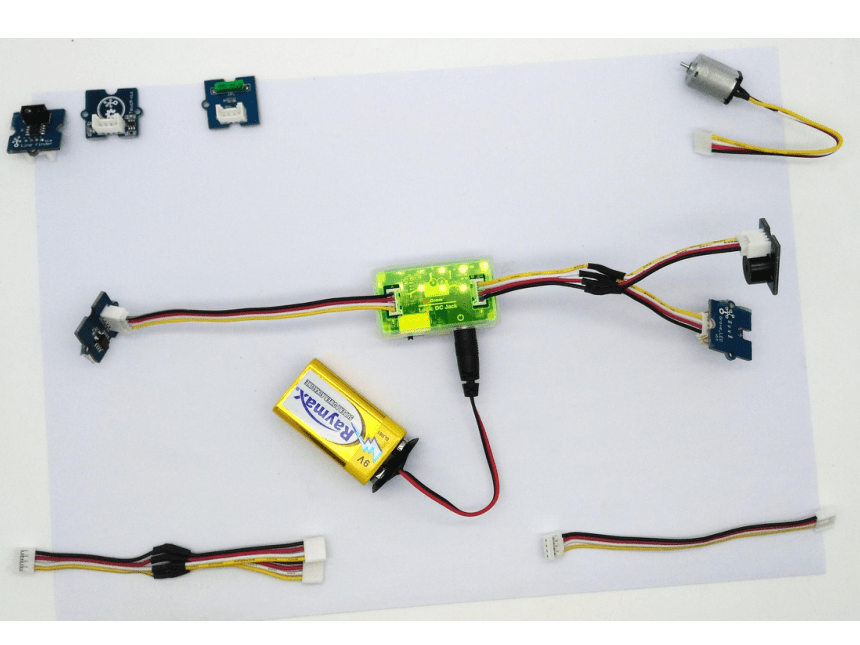

蜂鸣器：鸣叫时状态为1，安静时状态为0；实物连接图
 模块板
 模块板
 模块板
 模块板AND
 模块板AND锦囊应用篇作品1：狐狸灯
模块组合：光敏传感器+主控+LED灯珠
补充说明：天黑时，狐狸守候的小灯会亮起；作品2：防盗挂饰
模块组合：触摸传感器+主控+蜂鸣器
补充说明：有人触摸到拉链，挂饰中的蜂鸣器会报警；作品3：光感风扇
模块组合：光敏传感器+主控+马达
补充说明：光敏传感器见到光，启动马达转动，反之停止；作品4：智能路灯迷你版
模块组合：光敏传感器+主控+LED灯珠
补充说明：光敏传感器见不到光，启动灯珠，反之停止；作品5：坐姿提醒器
模块组合：倾斜传感器+主控+蜂鸣器
补充说明：坐姿不正导致倾斜传感器倾斜，启动蜂鸣器；
作品6：书包减负提醒器
模块组合：红外接近传感器+主控+蜂鸣器
补充说明：书包重量超标导致指针靠近红外接近传感器，启动蜂鸣器；作品7：溢水提醒器
模块组合：倾斜传感器+主控+LED灯珠/蜂鸣
补充说明：水面接触到气球，气球上浮，带动倾斜传感器发生反应，启动LED灯珠亮起和蜂鸣；项目任务书主题：设计并制作一件具有一定实用价值，能在生活中使用的智能用品。
项目名称
小组成员及分工
作品功能描述（意义）
模块连接示意图
外观设计图
课后思考1.留心观察生活，找找生活中传感器应用的例子，想想它们应用了哪些传感器，是如何工作的？
2.在设计的作品中，除了老师提供的材料，还有哪些随手可得的材料可以利用？
