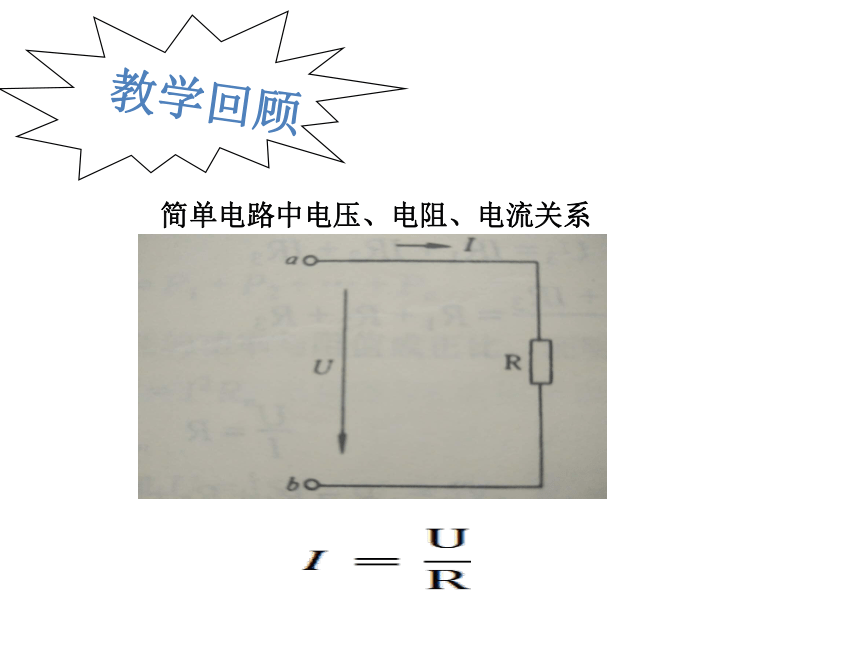

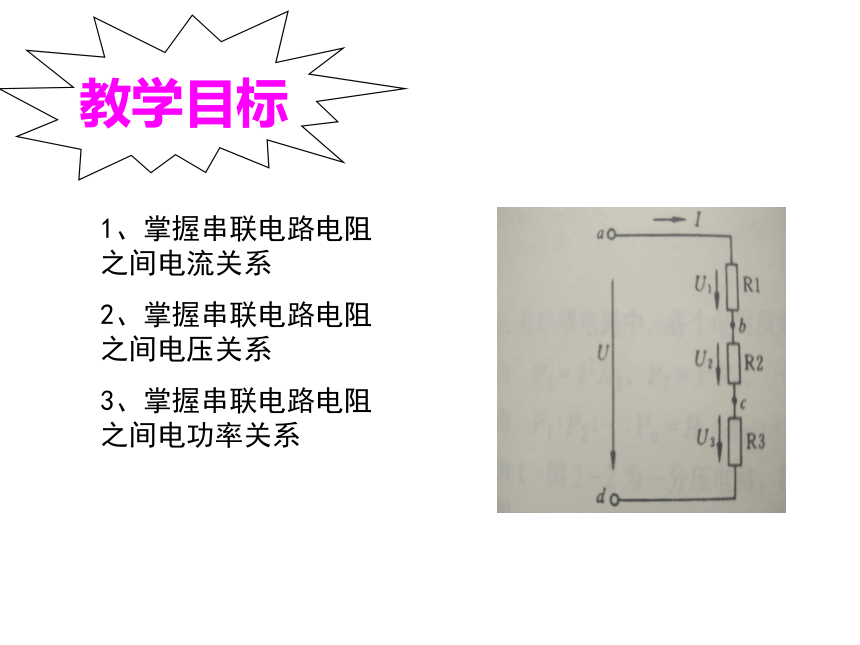

课件15张PPT。2018-10-2电阻串联电路简单电路中电压、电阻、电流关系教学回顾教学目标1、掌握串联电路电阻之间电流关系
2、掌握串联电路电阻之间电压关系

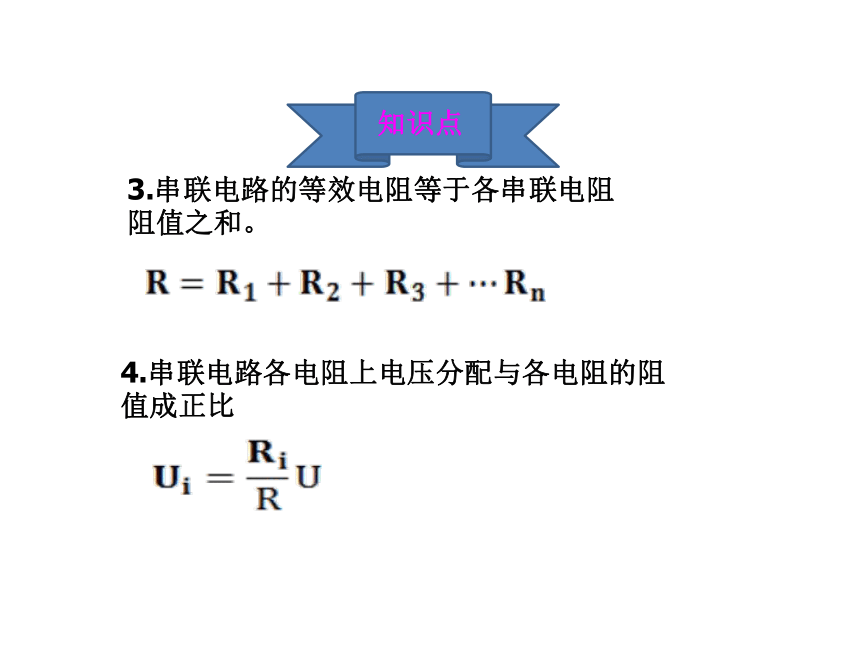

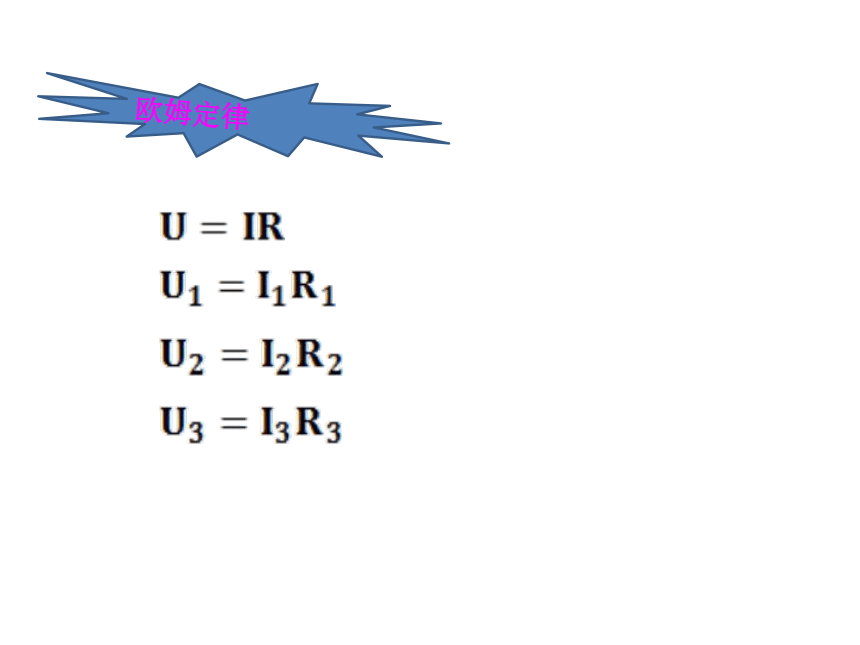

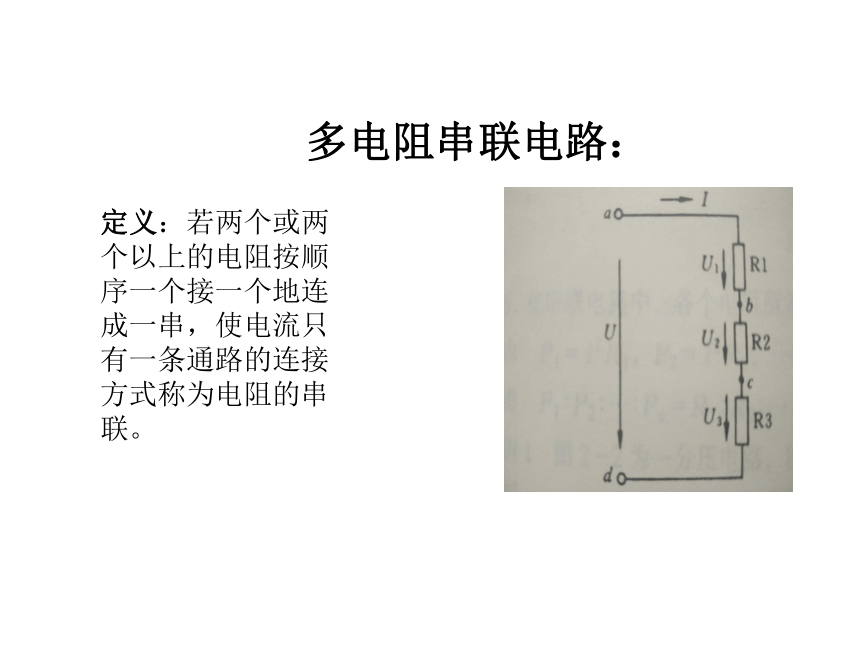

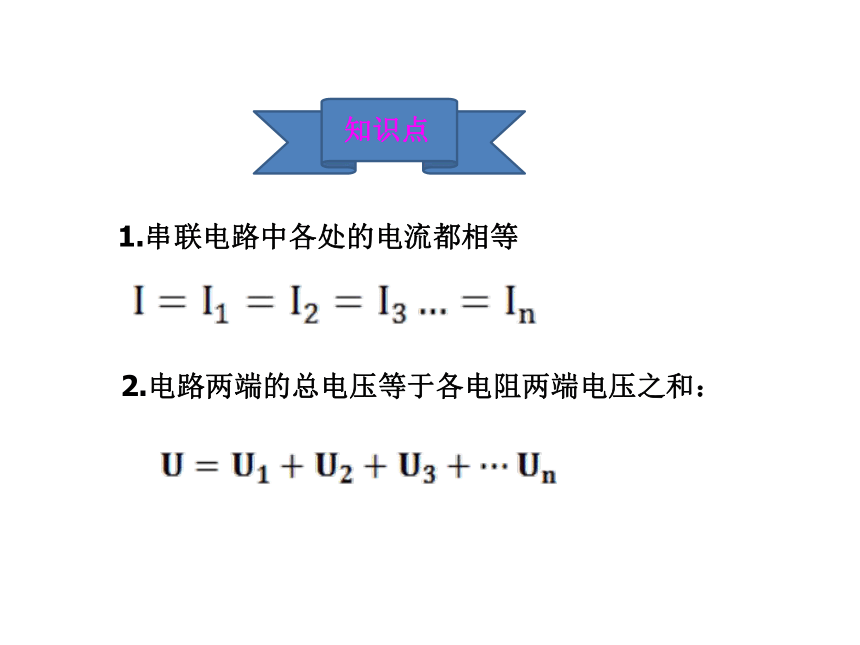

3、掌握串联电路电阻之间电功率关系多电阻串联电路：定义：若两个或两个以上的电阻按顺序一个接一个地连成一串，使电流只有一条通路的连接方式称为电阻的串联。2.电路两端的总电压等于各电阻两端电压之和：1.串联电路中各处的电流都相等 知识点欧姆定律4.串联电路各电阻上电压分配与各电阻的阻值成正比
知识点3.串联电路的等效电阻等于各串联电阻阻值之和。
例1：如图为一分压电路，已知Ui=15V,U0=5V,
R1=10kΩ。求R2=?解：由分压公式得:

将已知带人上式得：
6. 在串联电路中，各电阻所消耗的功率与阻值成正比
知识点5.串联电路的总功率P等于各串联电阻所消耗的功率之和。
例2.有一盏孤光灯，额定电压U1=40V，正常工作时通过的电流I=5A。应该怎样把它连入U=220V的照明电路中。练习1：如图，已知R1=140 Ω,R2=110 Ω,E=1.5V,求电压Ua0为多大?练习2：一只110V,8W的指示灯，接在 380V的线路上，问要串联多大阻值和功率的电阻？小结１、
２、
３、
４、
５、
6、作业39页1、3、4
