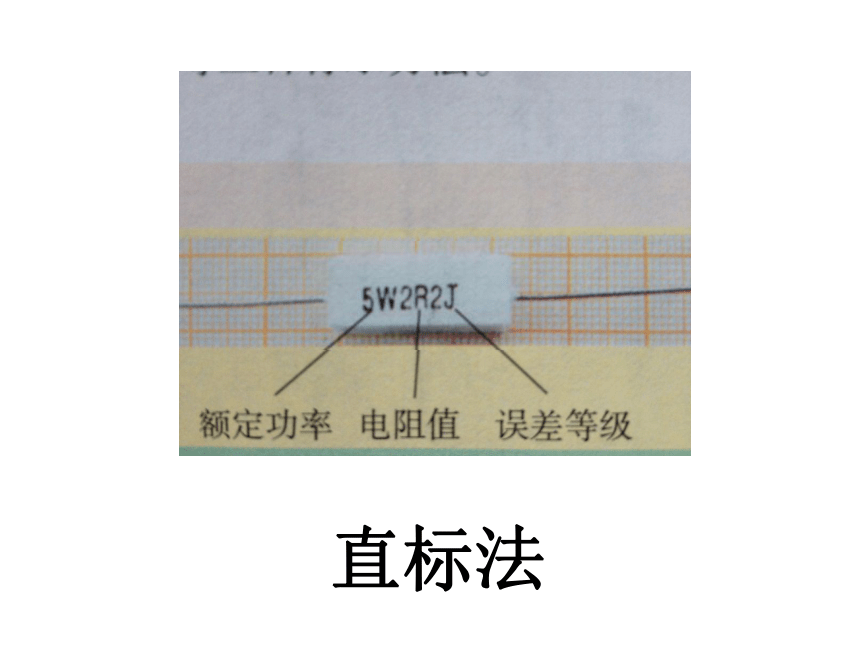

课件17张PPT。直标法数字标示法色环电阻的读数方法1、定义：利用颜色环来表示电阻器的阻值及误差。

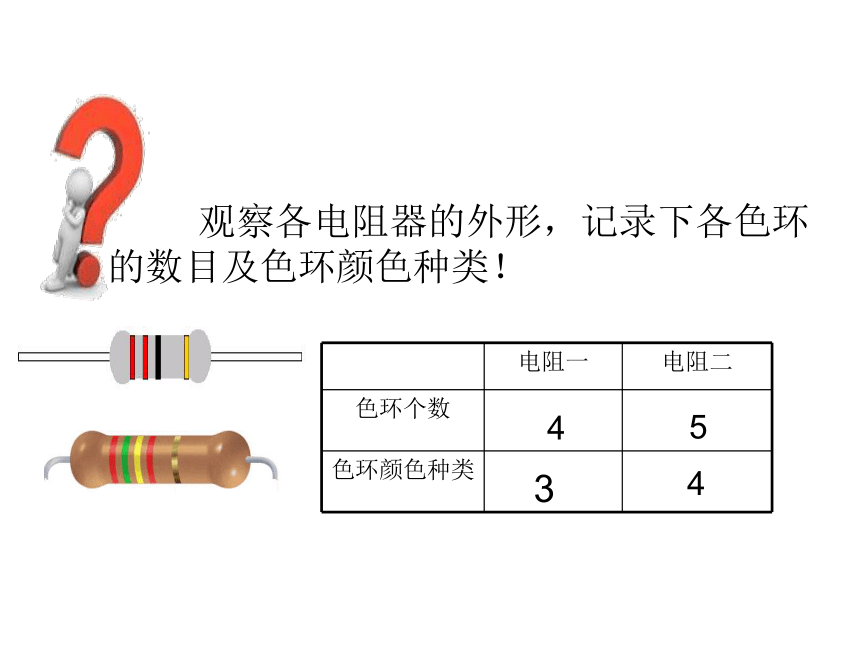

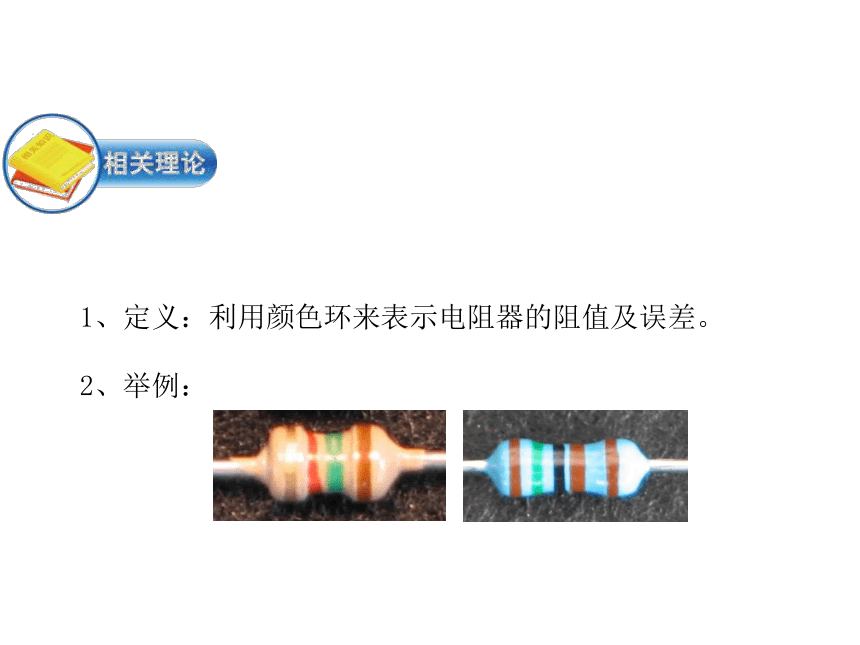

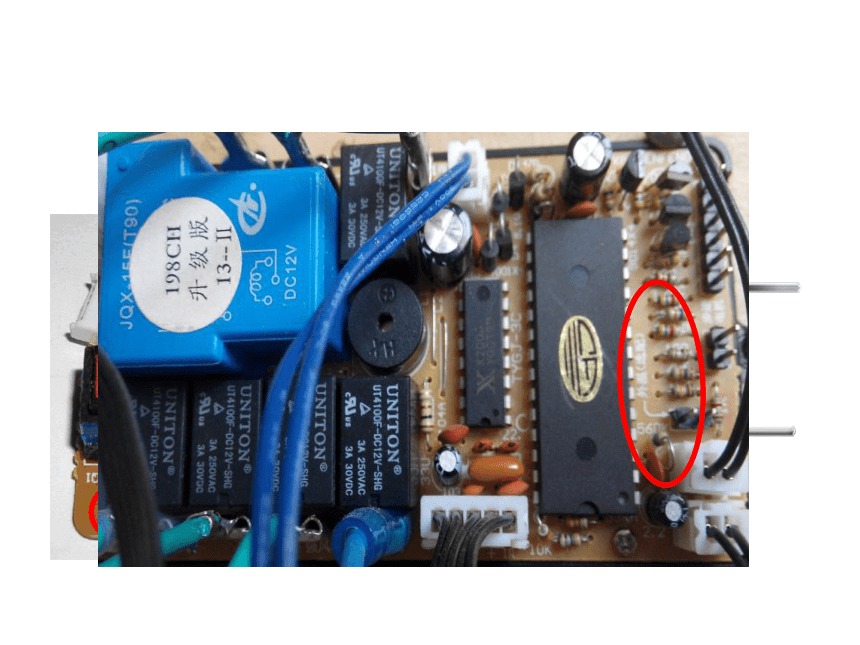

2、举例： 观察各电阻器的外形，记录下各色环
的数目及色环颜色种类！4534【色环颜色】：
【色环数目】：
这些不同颜色的色环表示怎样的含义呢？
四色环的电阻和五色环的电阻有区别吗？
棕、红、橙、黄、绿、蓝、紫、灰、白、黑、金、银4个或5个色环电阻的识读色环电阻器各色环的含义四环电阻的识读红红黑金2100±5％2 上图识读结果：22 × 100=22（Ω）
允许误差： ±5％2、四色环电阻阻值
第一、二色环对应数值组成的两位数×第三色环表示的倍率. 1. 各环的含义：
【第一环】：数字第一位
【第二环】 ：数字第二位
【第三环】 ：倍率
【第四环】 ：允许误差常用的电阻器一般为四色环电阻器。 五色环电阻的精度较高，标称阻值比较准确，常称为精密电阻。
五环电阻的识读红绿黄红102254金上图识读结果：254 ×102=25.4（KΩ）
误差： ±5％2.五色环电阻阻值
第一、二、三色环对应数值组成的三位数×第四色环表示的倍率1.各环的含义：
【第一环】 ：数字第一位
【第二环】 ：数字第二位
【第三环】 ：数字第三位
【第四环】 ：倍率
【第五环】 ：允许误差±5％色环电阻的识读 练一练
橙橙红金红红黑金橙
红红黑黑棕特殊色环电阻33 × 102=3.3（KΩ）
误差： ±5％220 × 100=220（Ω） 误差： ±1％ 220 （Ω） 误差0色环电阻的识读步骤 首先识别色环的颜色，在准确判断末环的基础上，按色环排列的顺序，有序识读电阻的标称阻值与允许误差。
金棕黑黑黄400 × 101=4（KΩ）色环电阻末环的判断（1）金、银两色不能代表有效数字
（2）最后一环与其他几环的间隔距离稍远
（3）用万用表测试电阻实际阻值识颜色 读阻值 用伏安法测电阻用伏安法测量电阻器的电阻值 电源、开关、待测电阻、电流表、
电压表、滑动变阻器、导线器材：目的：原理：R=U/I实验电路图数据记录表
