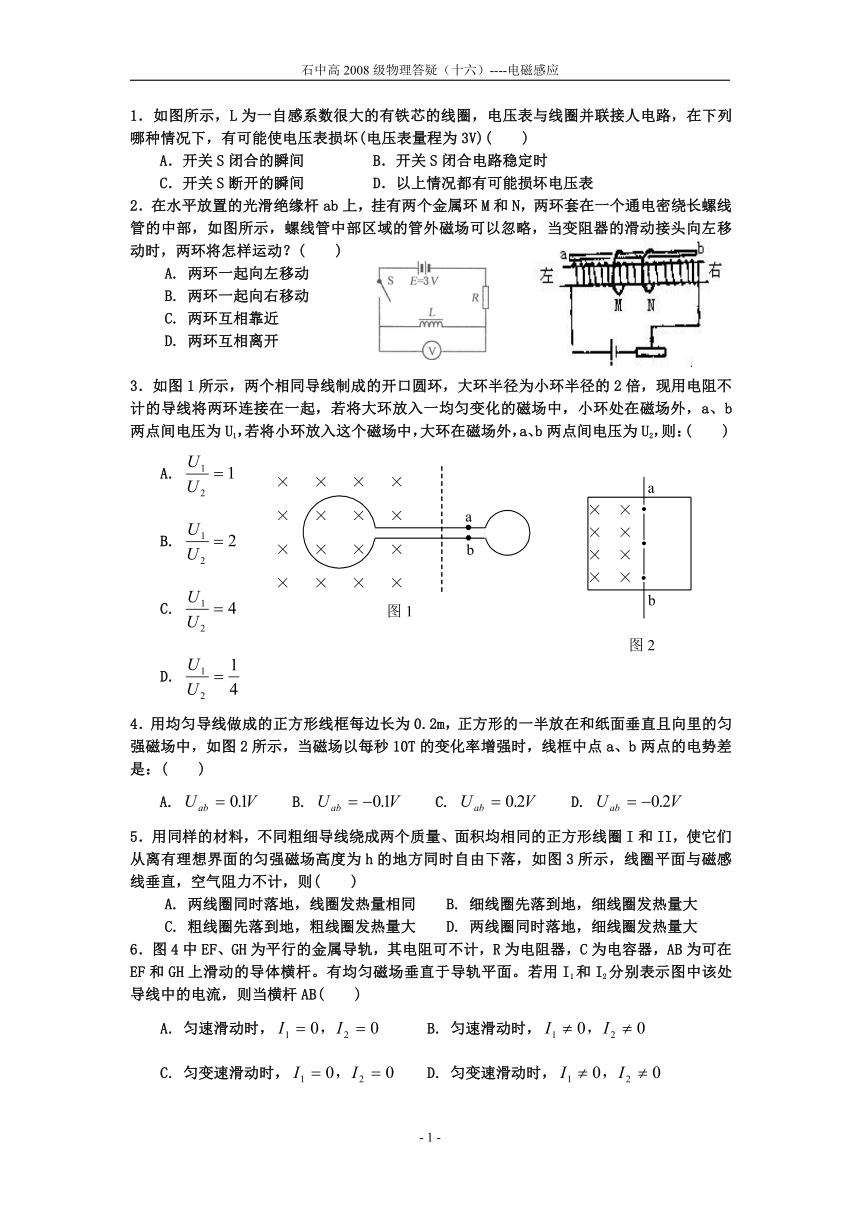

资源简介 1.如图所示,L为一自感系数很大的有铁芯的线圈,电压表与线圈并联接人电路,在下列哪种情况下,有可能使电压表损坏(电压表量程为3V)( )A.开关S闭合的瞬间 B.开关S闭合电路稳定时C.开关S断开的瞬间 D.以上情况都有可能损坏电压表2.在水平放置的光滑绝缘杆ab上,挂有两个金属环M和N,两环套在一个通电密绕长螺线管的中部,如图所示,螺线管中部区域的管外磁场可以忽略,当变阻器的滑动接头向左移动时,两环将怎样运动?( )A. 两环一起向左移动B. 两环一起向右移动C. 两环互相靠近D. 两环互相离开3.如图1所示,两个相同导线制成的开口圆环,大环半径为小环半径的2倍,现用电阻不计的导线将两环连接在一起,若将大环放入一均匀变化的磁场中,小环处在磁场外,a、b两点间电压为U1,若将小环放入这个磁场中,大环在磁场外,a、b两点间电压为U2,则:( )A. B. C. D. 4.用均匀导线做成的正方形线框每边长为0.2m,正方形的一半放在和纸面垂直且向里的匀强磁场中,如图2所示,当磁场以每秒10T的变化率增强时,线框中点a、b两点的电势差是:( )A. B. C. D. 5.用同样的材料,不同粗细导线绕成两个质量、面积均相同的正方形线圈I和II,使它们从离有理想界面的匀强磁场高度为h的地方同时自由下落,如图3所示,线圈平面与磁感线垂直,空气阻力不计,则( )A. 两线圈同时落地,线圈发热量相同 B. 细线圈先落到地,细线圈发热量大C. 粗线圈先落到地,粗线圈发热量大 D. 两线圈同时落地,细线圈发热量大6.图4中EF、GH为平行的金属导轨,其电阻可不计,R为电阻器,C为电容器,AB为可在EF和GH上滑动的导体横杆。有均匀磁场垂直于导轨平面。若用I1和I2分别表示图中该处导线中的电流,则当横杆AB( ) A. 匀速滑动时, B. 匀速滑动时, C. 匀变速滑动时, D. 匀变速滑动时,7.[多选]如图所示,一电子以初速度沿金属板平行方向飞人MN极板问,若突然发现电子向M板偏转,则可能是( )A.电键S闭合瞬间B.电键S由闭合到断开瞬间C.电键S是闭合的,变阻器滑片P向左迅速滑动D.电键S是闭合的,变阻器滑片P向右迅速滑动8.[多选]图中A、B为两个相同的环形线圈,共轴并靠近放置,A线圈中通有如图(a)所示的交流电i,则( ) A. 在t1到t2时间内A、B两线圈相吸B.在t2到t3时间内A、B两线圈相斥 C. t1时刻两线圈间作用力为零 D. t2时刻两线圈间吸力最大9.如图所示,水平面上有两电阻不计的光滑金属导轨平行固定放置,间距d为0.5 m,左端通过导线与阻值为2 (的电阻R连接,右端通过导线与阻值为4 (的小灯泡L连接,在CDEF矩形区域内有竖直向上的匀强磁场,CE长为2 m,CDEF区域内磁场的磁感应强度B随时间变化如图所示,在t=0时,一阻值为2 (的金属棒在恒力F作用下由静止开始从AB位置沿导轨向右运动,当金属棒从AB位置运动到EF位置过程中,小灯泡的亮度没有发生变化,求:(1)通过小灯泡的电流强度;(2)恒力F的大小;(3)金属棒的质量。10.一个质量为m、直径为d、电阻为R的金属圆环,在范围很大的磁场中沿竖直方向下落,磁场的分布情况如图所示,已知磁感应强度竖直方向的分量By的大小只随高度变化,其随高度y变化关系为By = B0(1 + ky)(此处k为比例常数,且k>0),其中沿圆环轴线的磁场方向始终竖直向上,在下落过程中金属圆环所在的平面始终保持水平,速度越来越大,最终稳定为某一数值,称为收尾速度。求(1)圆环中的感应电流方向; (2)圆环的收尾速度的大小。石中高2008级物理答疑(十六)----电磁感应答案:题号12345678答案CCBBADACABC9.解(1)金属棒未进入磁场时,R总=RL+R/2=5 (,E1===0.5 V,IL=E1/R总=0.1 A,(2)因灯泡亮度不变,故4 s末金属棒进入磁场时刚好匀速运动,I=IL+IR=IL+=0.3 A,F=FA=BId=0.3 N,(3)E2=I(R+)=1 V,v==1 m/s,a==0.25 m/s2,m==1.2 kg。10.解:(1)根据楞次定律可知,感应电流的方向为顺时针(俯视观察).① (2)圆环下落高度为y时的磁通量为Φ=BS=Bπ=B0(1 + ky)π ② 设收尾速度为vm,以此速度运动Δt时间内磁通量的变化为ΔΦ=ΔBS=B0 kπvmΔt ③ 根据法拉第电磁感应定律有E==B0 kπvm ④ 圆环中感应电流的电功率为PE= ⑤ 重力做功的功率为PG=mgvm ⑥ 根据能的转化和和守恒定律有PE=PG ⑦ 解得 ⑧ 展开更多...... 收起↑ 资源预览
