08全国各地区高考模拟考试电学实验百题大汇编
一、以下是上海地区08高考模拟试卷中的24道电学实验题

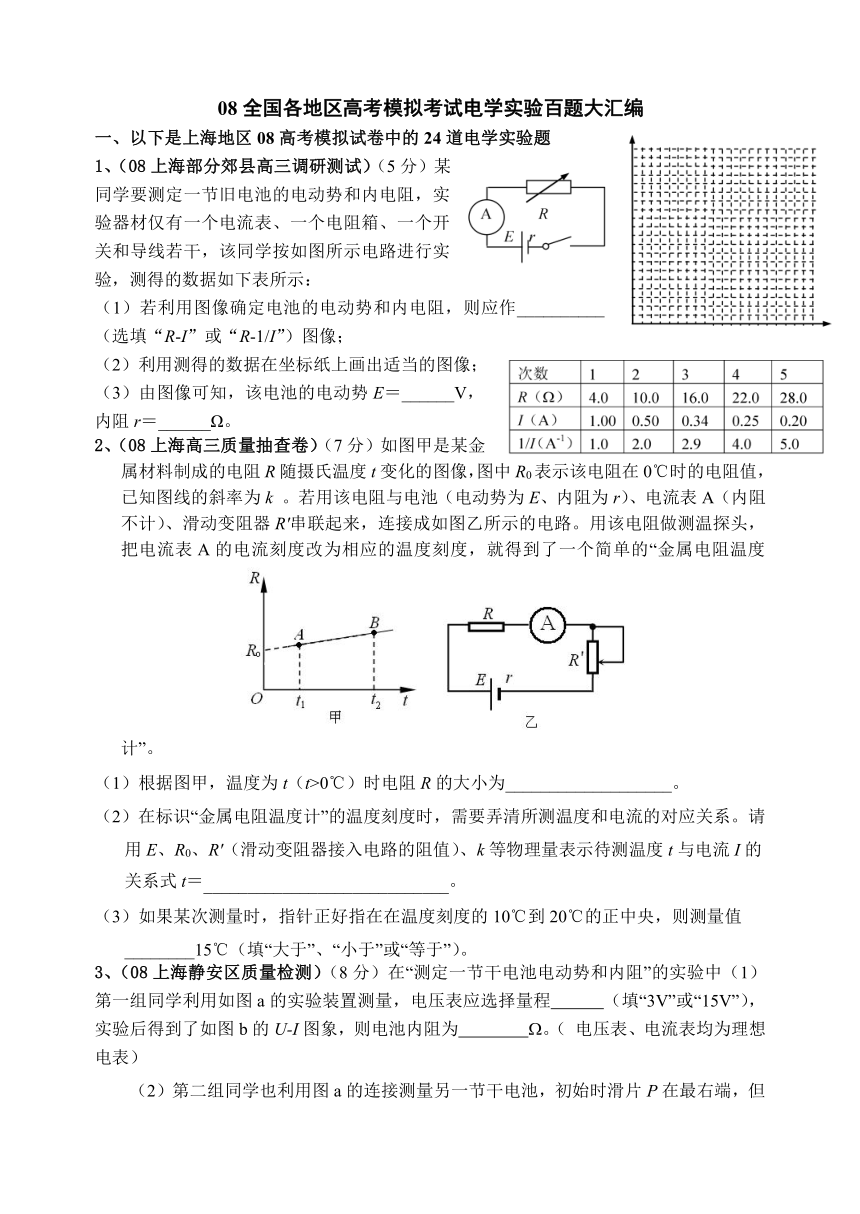

1、（08上海部分郊县高三调研测试）（5分）某同学要测定一节旧电池的电动势和内电阻，实验器材仅有一个电流表、一个电阻箱、一个开关和导线若干，该同学按如图所示电路进行实验，测得的数据如下表所示：
（1）若利用图像确定电池的电动势和内电阻，则应作__________（选填“R-I”或“R-1/I”）图像；
（2）利用测得的数据在坐标纸上画出适当的图像；
（3）由图像可知，该电池的电动势E＝______V，内阻r＝______Ω。
2、（08上海高三质量抽查卷）（7分）如图甲是某金属材料制成的电阻R随摄氏温度t变化的图像，图中R0表示该电阻在0℃时的电阻值，已知图线的斜率为k 。若用该电阻与电池（电动势为E、内阻为r）、电流表A（内阻不计）、滑动变阻器R′串联起来，连接成如图乙所示的电路。用该电阻做测温探头，把电流表A的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。
（1）根据图甲，温度为t（t>0℃）时电阻R的大小为___________________。
（2）在标识“金属电阻温度计”的温度刻度时，需要弄清所测温度和电流的对应关系。请用E、R0、R′（滑动变阻器接入电路的阻值）、k等物理量表示待测温度t与电流I的关系式t＝____________________________。
（3）如果某次测量时，指针正好指在在温度刻度的10℃到20℃的正中央，则测量值________15℃（填“大于”、“小于”或“等于”）。
3、（08上海静安区质量检测）（8分）在“测定一节干电池电动势和内阻”的实验中（1）第一组同学利用如图a的实验装置测量，电压表应选择量程 （填“3V”或“15V”），实验后得到了如图b的U-I图象，则电池内阻为 (。（ 电压表、电流表均为理想电表）

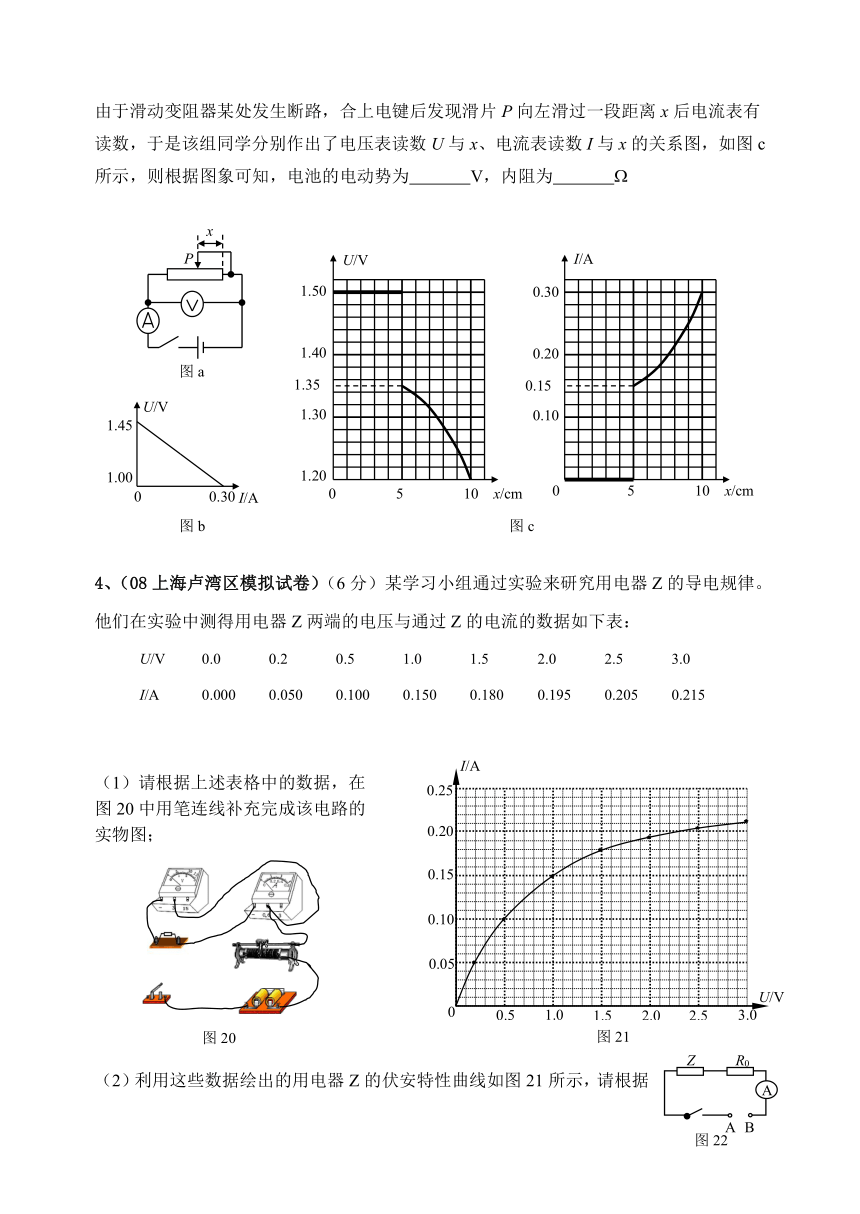

（2）第二组同学也利用图a的连接测量另一节干电池，初始时滑片P在最右端，但由于滑动变阻器某处发生断路，合上电键后发现滑片P向左滑过一段距离x后电流表有读数，于是该组同学分别作出了电压表读数U与x、电流表读数I与x的关系图，如图c所示，则根据图象可知，电池的电动势为 V，内阻为 (
4、（08上海卢湾区模拟试卷）（6分）某学习小组通过实验来研究用电器Z的导电规律。他们在实验中测得用电器Z两端的电压与通过Z的电流的数据如下表：
U/V
0.0
0.2
0.5
1.0
1.5
2.0
2.5
3.0
I/A
0.000
0.050
0.100
0.150
0.180
0.195
0.205
0.215
（1）请根据上述表格中的数据，在
图20中用笔连线补充完成该电路的
实物图；
（2）利用这些数据绘出的用电器Z的伏安特性曲线如图21所示，请根据这些数据和图线解决下列问题：

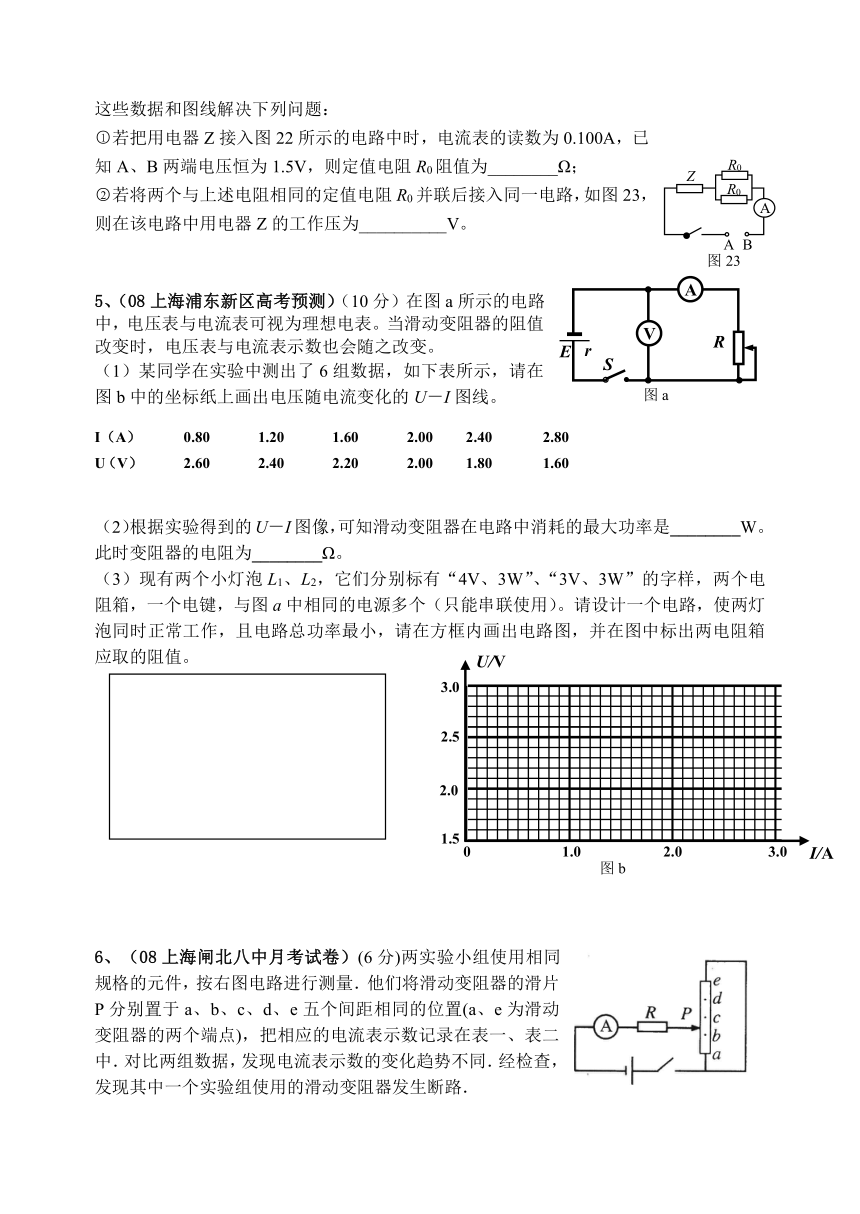

若把用电器Z接入图22所示的电路中时，电流表的读数为0.100A，已知A、B两端电压恒为1.5V，则定值电阻R0阻值为________Ω；
若将两个与上述电阻相同的定值电阻R0并联后接入同一电路，如图23，则在该电路中用电器Z的工作压为__________V。
5、（08上海浦东新区高考预测）（10分）在图a所示的电路中，电压表与电流表可视为理想电表。当滑动变阻器的阻值改变时，电压表与电流表示数也会随之改变。
（1）某同学在实验中测出了6组数据，如下表所示，请在图b中的坐标纸上画出电压随电流变化的U－I图线。
I（A）
0.80
1.20
1.60
2.00
2.40
2.80
U（V）
2.60
2.40
2.20
2.00
1.80
1.60
（2）根据实验得到的U－I图像，可知滑动变阻器在电路中消耗的最大功率是________W。此时变阻器的电阻为________Ω。
（3）现有两个小灯泡L1、L2，它们分别标有“4V、3W”、“3V、3W”的字样，两个电阻箱，一个电键，与图a中相同的电源多个（只能串联使用）。请设计一个电路，使两灯泡同时正常工作，且电路总功率最小，请在方框内画出电路图，并在图中标出两电阻箱应取的阻值。
6、（08上海闸北八中月考试卷）(6分)两实验小组使用相同规格的元件，按右图电路进行测量．他们将滑动变阻器的滑片P分别置于a、b、c、d、e五个间距相同的位置(a、e为滑动变阻器的两个端点)，把相应的电流表示数记录在表一、表二中．对比两组数据，发现电流表示数的变化趋势不同．经检查，发现其中一个实验组使用的滑动变阻器发生断路．

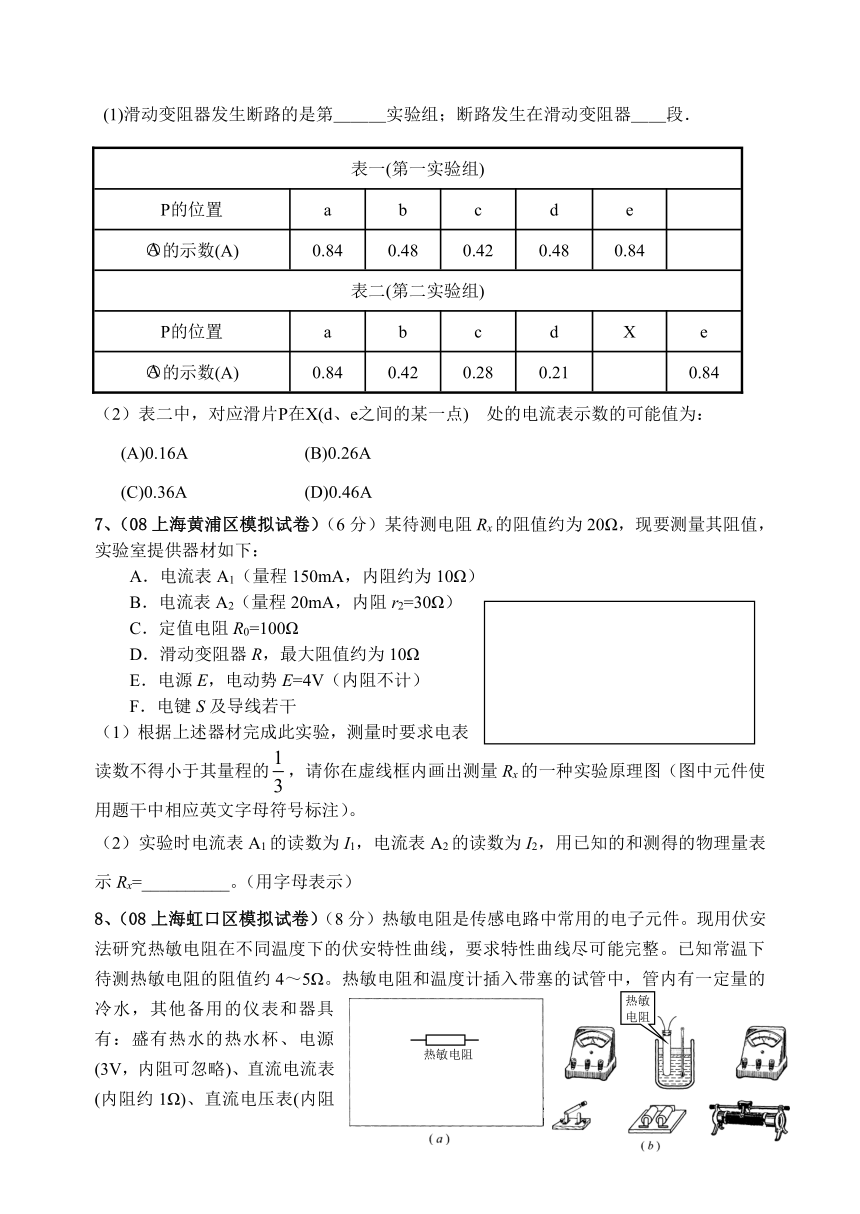

(1)滑动变阻器发生断路的是第＿＿＿实验组；断路发生在滑动变阻器＿＿段．
表一(第一实验组)
P的位置
a
b
c
d
e
的示数(A)
0.84
0.48
0.42
0.48
0.84
表二(第二实验组)
P的位置
a
b
c
d
X
e
的示数(A)
0.84
0.42
0.28
0.21
0.84
（2）表二中，对应滑片P在X(d、e之间的某一点)　处的电流表示数的可能值为：
(A)0.16A (B)0.26A
(C)0.36A (D)0.46A
7、（08上海黄浦区模拟试卷）（6分）某待测电阻Rx的阻值约为20Ω，现要测量其阻值，实验室提供器材如下：
A．电流表A1（量程150mA，内阻约为10Ω）
B．电流表A2（量程20mA，内阻r2=30Ω）
C．定值电阻R0=100Ω
D．滑动变阻器R，最大阻值约为10Ω
E．电源E，电动势E=4V（内阻不计）
F．电键S及导线若干
（1）根据上述器材完成此实验，测量时要求电表读数不得小于其量程的，请你在虚线框内画出测量Rx的一种实验原理图（图中元件使用题干中相应英文字母符号标注）。
（2）实验时电流表A1的读数为I1，电流表A2的读数为I2，用已知的和测得的物理量表示Rx=__________。（用字母表示）
8、（08上海虹口区模拟试卷）（8分）热敏电阻是传感电路中常用的电子元件。现用伏安法研究热敏电阻在不同温度下的伏安特性曲线，要求特性曲线尽可能完整。已知常温下待测热敏电阻的阻值约4～5Ω。热敏电阻和温度计插入带塞的试管中，管内有一定量的冷水，其他备用的仪表和器具有：盛有热水的热水杯、电源(3V，内阻可忽略)、直流电流表(内阻约1Ω)、直流电压表(内阻约5kΩ)、滑动变阻器(0～20Ω)、电键、导线若干。
(1)在图(a)的方框中画出实验电路图，要求测量误差尽可能小。
(2)根据电路图，在图(b)的实物图上连线。
(3)简要写出完成接线后的主要实验步骤：
a、往保温杯中加入热水，稍等读出温度值。
b、 。
c、重复a、
b测出不同温度下的数据。
d、 。

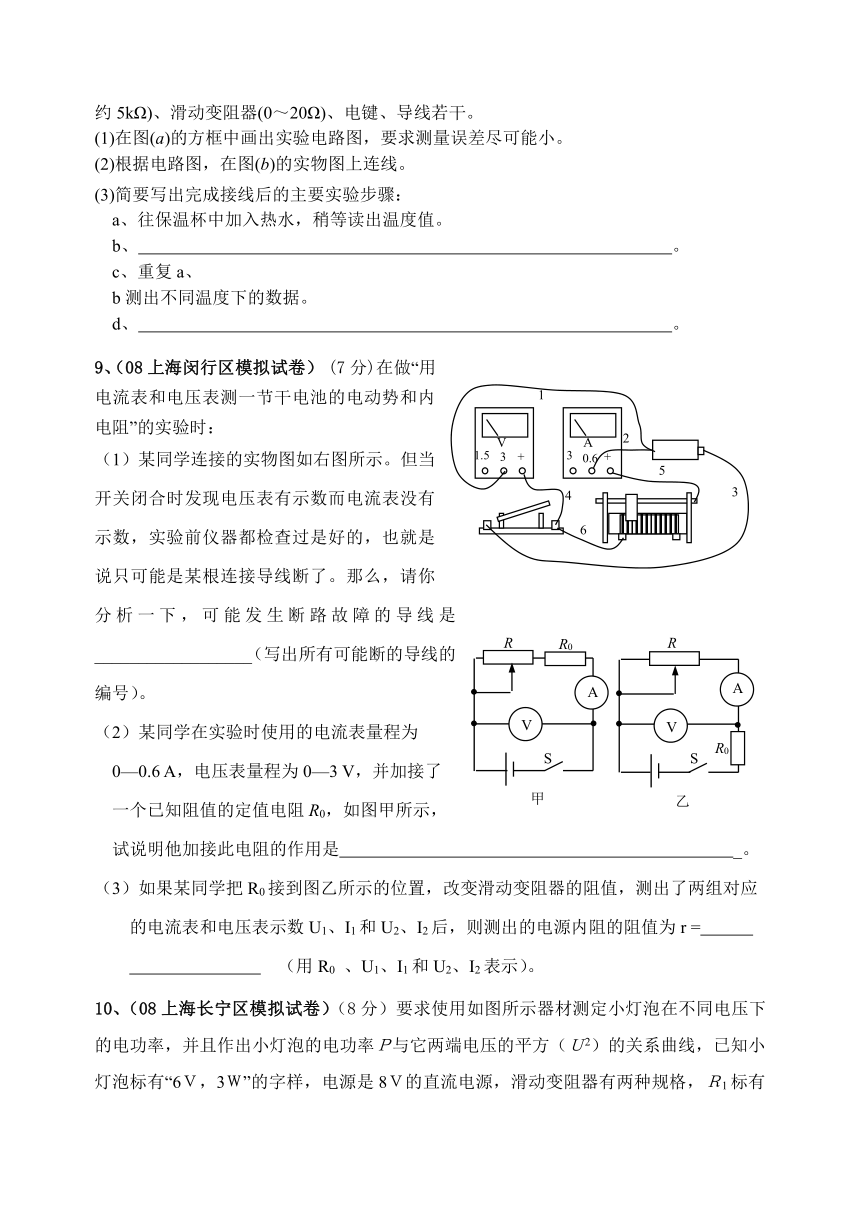

9、（08上海闵行区模拟试卷） (7分)在做“用电流表和电压表测一节干电池的电动势和内电阻”的实验时：
（1）某同学连接的实物图如右图所示。但当开关闭合时发现电压表有示数而电流表没有示数，实验前仪器都检查过是好的，也就是说只可能是某根连接导线断了。那么，请你分析一下，可能发生断路故障的导线是__________________（写出所有可能断的导线的编号）。
（2）某同学在实验时使用的电流表量程为
0—0.6 A，电压表量程为0—3 V，并加接了
一个已知阻值的定值电阻R0，如图甲所示，
试说明他加接此电阻的作用是 _。
（3）如果某同学把R0接到图乙所示的位置，改变滑动变阻器的阻值，测出了两组对应
的电流表和电压表示数U1、I1和U2、I2后，则测出的电源内阻的阻值为r =
（用R0 、U1、I1和U2、I2表示）。
10、（08上海长宁区模拟试卷）（8分）要求使用如图所示器材测定小灯泡在不同电压下的电功率，并且作出小灯泡的电功率Ｐ与它两端电压的平方（Ｕ2）的关系曲线，已知小灯泡标有“6Ｖ，3Ｗ”的字样，电源是8Ｖ的直流电源，滑动变阻器有两种规格，Ｒ1标有“10Ω，2Ａ”，Ｒ2标有“100Ω，20ｍＡ”．测量时要求小灯泡两端的电压从零开始逐渐增大，并测多组数据．（1）滑动变阻器应选用　 　（填Ｒ1或Ｒ2）
（2）甲同学把实物连成如图（1）所示的实验电路，闭合电键后小灯泡不亮，经合作者乙同学检查，发现有一根导线接错了，请你圈出这根导线，并用铅笔线加以纠正；
（3）当电路连接无误后闭合电键，移动滑动变阻器的滑片，读出如图（2）所示电压表的示数为　 Ｖ．
（4）改变滑动变阻器滑片的位置，测出多组电压、电流值，可得小灯泡在不同电压下的电功率，并作出相应的Ｐ－Ｕ2图象．则在图（3）中，有可能正确的的图象是　 　，其理由是　 　___________________________________________________________．

11、（08上海宝山区模拟卷）一个标有“12V”字样，功率未知的灯泡，测得灯丝电阻R随灯泡两端电压变化的关系图线如图所示，利用这条图线计算：
（1）在正常发光情况下，灯泡的电功率P= W。
（2）若一定值电阻与灯泡串联，接在20V的电压上，灯泡能正常发光，则串联电阻的阻值为 Ω。
（3）假设灯丝电阻与其绝对温度成正比，室温为300 K，在正常发光情况下，灯丝的温度为 K。
12、（上海宝山区高三期末测试卷）（７分）现有一种特殊的电池，它的电动势E约为9V，内阻r约为40Ω，已知该电池允许输出的最大电流为50mA，为了测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验，图中电压表的内阻很大，对电路的影响可不考虑，R为电阻箱，阻值范围0～9999Ω，R0是定值电阻，可防止操作不当损坏电池，起保护电路的作用。
（1）实验室备有的定值电阻R0有以下几种规格：
A．10Ω 2.5 W
B．100Ω 1.0 W
C．200Ω 1.0 W
D．2000Ω 5.0 W
本实验应选哪一种规格？答 。
（2）该同学接入符合要求的R0后，闭合开关K，调整电阻箱的阻值，读取电压表的示数，计录多组数据，作出了如图乙所示的图线。则根据该同学所作出的图线可求得该电池的电动势E为 V，内阻r为 Ω。
13、（08上海长宁区一模）（6分）如图所示是学生实验用的多用表刻度盘，当选用量程为25V的电压档测量电压时，表针指于图示位置，则所测电压为_____V；若选用倍率为“×100”的电阻档测电阻时，表针也指于同一位置，则所测电阻的阻值为_______Ω；用多用表测电阻所运用的原理是___________________________________．
14、（08上海长宁区一模）（６分）某同学按图示电路进行实验，实验时该同学将滑动变阻器的触片P移到不同位置时测得各电表的示数如表中所示，将电压表内阻看作无限大，电流表内阻看作零．
序号
A1示数（A）
A2示数（A）
V1示数（V）
V2示数（V）
1
0.60
0.30
2.40
1.20
2
0.44
0.32
2.56
0.48
（1）电路中ε、r分别为电源的电动势和内阻，R1、R2、R3为定值电阻，在这五个物理量中，可根据表中的数据求得的物理量是（不要求具体计算） _______．
（2）滑动变阻器的触片P移动时其阻值变化了__________Ω．
（3）由于电路发生故障，发现两电流表示数相同了（但不为零），若这种情况的发生是由用电器引起的，则可能的故障原因是
．
15、（08上海奉贤区一模）（6分）现要测电阻R0阻值和干电池组的电动势E及内阻r。给定的器材有：两个理想电压表（量程均为3V），理想电流表（量程为0.6A），滑动变阻器R，待测的电阻R0，两节串联的电池，电键S及导线若干。某同学设计一个如图（a）所示的电路同时测电阻R0阻值和电池组的电动势及内阻，调节变阻器，两电压表和电流表分别测得多组U1、U2、I的读数，并作出U1—I图（图线1）和U2—I图（图线2），见图（b）。
（1）由图可知得出电阻R0阻值为______Ω
（2）电池组E的电动势为_________V，内阻为__________Ω。
16、（08上海卢湾区一模）图是测量小灯泡 U－I关系的实验电路，表格中记录的是某次实验的测量数据。
实验序号
1
2
3
4
5
6
7
8
U（V）
0.0
0.2
0.5
1.0
1.5
2.0
2.5
3.0
I（A）
0.000
0.050
0.100
0.150
0.180
0.195
0.205
0.215
（1）在按照实验序号的先后得到以上数
据的过程中，滑动变阻器的滑片移动的
方向是______。（选填“a→b”或“b→a”）
（2）在方格纸内画出小灯泡的I－U曲线。
分析曲线可知小灯泡的电阻随I变大而
（填“变大”、“变小”或“不变”）；
（3）如图乙所示，将上述小灯泡接入到如
图乙所示的电路中，定值电阻R=24Ω，电源电动势E=3V、内阻r=1Ω，则在这个电路中，小灯泡的电阻大小为_________Ω。
17、（08上海闵行区一模）虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间．开关S闭合后，实验中记录的6组电流表的示数I、电压表的示数U如下表所示。
（1）试根据这些数据在下面的坐标纸上画出U—I图线。
（2）若将方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出电源的电动势E＝ V，内电阻r＝ Ω。（保留两位有效数字，下同）
（3）若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是 A。
（4）在滑动变阻器滑片移动过程中，滑动变阻器的最大功率是 W。
18、（08上海浦东新区一模）（4分）如图是多用表的刻度盘，当选用量程为50mA的电流档测量电流时，表针指于图示位置，则所测电流为_____mＡ；若选用倍率为“×100”的电阻档测电阻时，表针也指示在图示同一位置，则所测电阻的阻值为_______Ω。如果要用此多用表测量一个约2.0×104Ω的电阻，为了使测量比较精确，应选的欧姆档是_________（选填“×10”、“×100”或“×1K”）。换档结束后，实验操作上首先要进行的步骤是____________。
19、（08上海浦东新区一模）（5分）有一款绿色环保冰箱的产品规格如下表：
电源
耗电量
输入功率
净重
220V 50Hz
0.9kW·h/24h
125W
72kg
（1）在不打开冰箱门的情况下，制冷时间的间隔是均匀的，每次压缩机运转制冷时间为6min，由此推断电冰箱平均每小时制冷的次数是______次。
（2）该冰箱每天正常工作的平均功率（ ）
（A）小于40W白炽灯泡的功率
（B）接近于90W电热毯的功率
（C）相当于125W彩电的功率
（D）相当于900W电饭煲的功率
20、（08上海浦东新区一模）（12分）一节电动势约为9V，内阻约为2Ω的电池，允许通过的最大电流是500mA。为了精确测定该电池的电动势和内电阻，选用了总阻值为50Ω的滑动变阻器以及电流表和电压表，连成了如图所示的电路。
（1）为了防止误将滑动变阻器电阻调为零而损坏器材，需要在电路中接入一个定值电阻R，最适合的电阻是（ ）
（A）10Ω，5W （B）10Ω，0.5W
（C）20Ω，5W （D）20Ω，0.5W
（2）电路连好后，由于电路中有一处发生了故障，闭合电键K时发现电压表有示数而电流表没有示数。断开导线“1”的B端，将其分别接到C、D、E、F各点时，发现电压表的示数都接近9V，而接到G、H、J各点时，发现电压表的示数都为零，可能出现的故障是（ ）
（A）定值电阻R断路 （B）滑动变阻器滑片P接触不良
（C）滑动变阻器EF间电阻丝断路 （D）电流表断路
（3）在其它器材不变的情况下，再取一节上述规格的电池，与原来的电池串联组成电池组，测量这个电池组的电动势和内电阻，且操作无误。
①画出实验电路原理图。
②实验中，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2。则可以求出
E =______________，r =______________。
（用I1，I2，U1，U2及R表示）
21、（08上海青浦区一模）（5分在测量由2节干电池串联而成的电池组的电动势ε和内 阻r（约几欧）的实验中，实验室提供了下列器材：电压表V1（量程3V，内阻1kΩ）、电压表V2（量程15V，内阻2kΩ）、电阻箱（0-9999Ω）、电键、导线若干。某同学用量程15V的电压表连接成如图所示的电路，实验步骤如下：（1）闭合电键S，将电阻箱R阻值调到R1=10Ω，读得电压表的示数为U1。（2）电阻箱R阻调到R2=20Ω，读得电压数的示数为U2。由方程组U1=ε-U1/R1r，U2=ε-U2/R2r，解出ε、r。为了减少实验误差，上述实验在选择材和实验步骤中，应作哪些改进？
22、（08上海松江区一模）（9分）用伏安法测一节干电池的电动势E和内电阻r，
所给的器材有：(A)电压表：0—3—15V；(B)电流表
：0—0.6—3A；(C)变阻器R1(总电阻20Ω)；(D)变阻
器R2(总电阻100Ω)；以及电键S和导线若干。
（1）电压表量程选用_______，电流表量程选用_______，
变阻器选用________。
（2）在右边的方框中画出实验电路图。
（3）如图所示的U-I图上是由实验测得的7组数
据标出的点，请你完成图线，并由图线求出
E=________V，r=________Ω.
（4）若只选用两组数据，用欧姆定律算出E、r，
有可能误差较大；若选用第________组和第
________组数据误差最大。
23、（上海崇明县一模）（7分）如图（a）所示，U—I图象中直线a是电源A的伏—安特性曲线，直线b是定值电阻B的伏—安特性曲线，表格是某特殊元件C的两端的电压和通过的电流的数对应数据。则
（1）电源A的电动势是_________V，内电阻是________Ω
（2）请在图(a)上描出特殊元件C的伏—安特性曲线。其电阻值随通过的电流增大而____________（填变化情况）
（3）如果将A、B、C三个元件安图b的方式连接起来。则电源A的输出功率为_________W，特殊元件C消耗的功率为_________W
U(v)
0
0.5
1
2
3.5
4.5
6.5
I(A)
0
0.1
0.15
0.2
0.25
0.27
0.29
24、（上海徐汇区一模）（7分）在测定一节干电池的电动势和内电阻实验中，备有下列器材：
A．待测的干电池（电动势约为1.5 V，内电阻小于1.0Ω ）
B．电流表A1（量程0—3 mA，内阻Rg1＝10Ω）
C．电流表A2（量程0—0.6 A，内阻Rg2＝0.1Ω）
D．滑动变阻器R1（0—20Ω，10 A） E．滑动变阻器R2（0—200Ω，l A）
F．定值电阻R0（990Ω） G．开关和导线若干
（1）某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图甲所示的（a）、（b）两个参考实验电路，其中合理的是______图所示的电路；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选______（填写器材前的字母代号）。
（2）图乙为该同学根据（1）中选出的合理的实验电路，利用测出的数据绘出的I1-I2图线（I1为电流表A1的示数，I2为电流表A2的示数，且I2的数值远大于I1的数值），则由图线可得被测电池的电动势E＝______V，内阻r＝______Ω。
（3）若将图线的纵坐标改为______，则图线与纵坐标轴的交点的物理含义即为电动势的大小。

二、以下是广东地区08高考模拟试卷中的25道电学实验题
25、（电白一中三月测试题）如图所示，是测量小灯泡电功率的实物元件图，其中电源是蓄电池组（电动势为6V，内阻很小不计），小灯泡额定电压是3.8V，其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表(0～0.6A、0～3A)，电压表(0～3V、0～15V).
（1）本实验的原理是：______；（２分）
（2）请用笔画线代替导线，把右图中的电路元件连接成实验电路．（要求：滑片P向左移时灯变亮，且连线不得交叉）（2分）
（3）小刚合理地连接好电路，并按正确的顺序操作，闭合开关后灯不亮，聪明的小刚猜想：
A．可能灯丝断了 B．可能是变阻器开路
C．可能是小灯泡短路 D．可能是电流表开路
请你借助已连好电路中的电流表和电压表验证小刚的猜想，并将电流表、电压表相应示数填入下表．（2分）
猜 想
电流表示数/A
电压表示数/ V
如果A成立
如果B成立
（4）排除故障后，在测量小灯泡的额定功率时，应先调节_________________，使小灯泡两端电压为___________V，再测出电路中的______________，即可计算出额定功率；若小灯泡两端实际电压为额定电压的1.2 倍，则实际功率为额定功率的___________倍.（假设电阻值不变）(4分)
（5）实际测量过程中小刚才发现电压表0～15V量程已损坏（另一量程完好），但他仍想利用现有器材测出小灯泡的额定功率，请你帮小刚重新设计新电路图并画在下面的方框内. (2分)
（6）小刚按重新设计的电路图继续实验，调节滑动变阻器滑片，使电压表示数为___________V时，小灯泡正常发光，此时电流表示数如上右图所示，则小灯泡的额定功率是__________W. (2分)
（7）实验时，若发现电流表指针摆动分别出现了如下图甲、乙所示的两种情况. 请分析在使用电流表时分别存在什么问题，并写在下面的横线上．(2分)
甲现象存在的问题：____________________________________________________；
乙现象存在的问题：____________________________________________________.
26、（东莞一中模拟考试）)（1）测量电源的电动势E及内阻r（E约为6V，r约为1.5Ω）。器材：量程3V的理想电压表V，量程0.6A的电流表A（具有一定内阻），固定电阻R=8.5Ω，滑线变阻器R′(0——10Ω)，开关S，导线若干。
①画出实验电路原理图。图中各元件需用题目中给出的符号或字母标出。
②用笔画线代替导线完成实物连接图。
③实验中，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2。则可以求出E= ，r= 。（用I1，I2，U1，U2及R表示）
（2）测量一螺线管两接线柱之间金属丝的长度。器材如下：
A、待测螺线管L（符号）：绕制螺线管金属丝的电阻率m，电阻约为
B、螺旋测微器
C、电流表G：量程100μA，内阻=500Ω
D、电压表V：量程6V，内阻=4kΩ
E、定值电阻R0：R0=50Ω
F、滑动变阻器：全电阻约1k
G、电源E：电动势9V，内阻忽略不计
H、电键S一个，导线若干
①实验中用螺旋测微器测得金属丝的直径如图甲所示，其示数为d=
②按图乙所示电路测量金属丝的电阻，请在图丙的实物图上连线。


27、（广东六校三次联考）小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：
I/(A)
0.12
0.21
0.29
0.34
0.38
0.42
0.45
0.47
0.49
0.50
U(V)
0.20
0.40
0.60
0.80
1.00
1.20
1.40
1.60
1.80
2.00
（1）在左下框中画出实验电路图．可用的器材有：电压表、电流表、滑线变阻器（变化范围0～10Ω）、电源、小灯泡、电键、导线若于．（2）在右下图中画出小灯泡的U—I曲线．
（3）若将该小灯泡接在电动势是1.5V，内阻是2.0Ω的电池两端，小灯泡的实际功率是多少?（简要叙述你的方法，若需作图，可直接画在答题卷上的图中）
28、（中山市第一中学 佛山南海中学 番禺仲元中学汕头市潮阳第一中学四联考）
现提供以下器材：
电流表 ( 满偏电流100μA，内阻100Ω）
电流表 （量程10mA，内阻40Ω）
滑动变阻器 （最大电阻值100Ω）
待测电阻 （约300Ω）
直流电源 （电动势6V，内阻为几欧姆）
各种已知阻值的电阻
开关
导线若干
①(3分)_现需要将电流表 改装成一个量程为3V的电压表，需要选用的电阻阻值为_______。
②现要求用改装后的电压表（用符号 表示）和电流表 测量待测电阻Rx。
(a ) (3分)在下面的虚线框中画出电路图。
(b ) (3分)按电路图在下面的实物图中画出连接导线
③(3分)若不能提供电流表 ，但还可以提供一块与 完全一样的电流表。一位同学将其改装成量程为10mA的电流表 ，改装后仍按原电路连接，则使用改装表 与使用电流表 比较滑动变阻器滑片的移动范围将______。（填“变大”、“变小”或“不变”）
29、（广东五校联考）某研究性学习小组采用如图所示的电路测量某干电池的电动势E和内电阻r，R为电阻箱，V为理想电压表，其量程略大于电源电动势。实验中通过多次改变电阻箱的阻值R，从电压表上读出相应的示数U，该小组同学发现U与R不成线性关系，于是求出了相应的电阻与电压的倒数如下表所示。回答下列问题：
（1）根据表中的数据和实验原理，你认为第 （填序号）组数据是错误的，原因是 。
（2）根据实验数据，请在所给的坐标系中绘出如图所示的—关系曲线。
（3）由图象可知，该电源的电动势E= V，r= Ω。（保留2位有效数字）
30、（珠海湖北冲刺训练） 小明同学设计了如图所示的电路测电源电动势E及电阻R1和R2的阻值。实验器材有：待测电源E(不计内阻)，待测电阻R1，待测电阻R2，电流表A(量程为0.6A，内阻不计)，电阻箱R(0-99.99Ω)，单刀单掷开关S1，单刀双掷开关S2，导线若干。
①（第一空4分、第二空4分）先测电阻R1的阻值。请将小明同学的操作补充完整：闭合S1，将S2切换到a，调节电阻箱，读出其示数r1和对应的电流表示数I， ，读出此时电阻箱的示数r2。则电阻R1的表达式为R1＝ 。
②（每空2分）小明同学已经测得电阻R1＝2.0Ω，继续测电源电动势E和电阻R2的阻值。该同学的做法是：闭合S1，将S2切换到b，多次调节电阻箱，读出多组电阻箱示数R和对应的电流表示数I，由测得的数据，绘出了如图所示的1/I－R图线，则电源电动势E＝ V，电阻R2＝ Ω。
31、（08广州市高三统一测试题）
（1）若某多用电表Ω档的中央刻度值为“15”，用它测量阻值R约为1KΩ的电阻，应该把选择开关调至倍率为 档。
（2）若要测量该多用电表直流2.5 V档的内阻RV (约为20kΩ)。
除此多用电表外，还有以下器材：直流电源一个（电动势E约为2V，内阻可忽略不计），电阻一个（阻值R约为10kΩ），电键一个，导线若干。
①写出实验步骤
②写出RV的表达式
32、（08广州市综合测试（一））物理兴趣小组的同学在一次活动中做了以下实验：
(1)用伏特表和安培表测量干电池的电动势和内阻.实验中通过改变滑线变阻器电阻的大小，测量并记录多组路端电压和相应的电流值如下表所示(实验过程中读数和记录环节都没有出错)，实验结果与预想的不一致，由表中数据可判断他们所连接的电路可能是图15中的(将选项代号的字母填在横线上).
U/V
0.60
0.70
0.80
0.90
1.0
1.1
I/A
0.18
0.21
0.25
0.28
0.30
0.33

(2)用如图16中的电阻箱、电流表、开关和若干条导线测量一个表盘刻度和数字都模糊不清的多用表内的电池的电动势.
①用笔事线代替导线将图16中的器材连接成符合实验要求的电路.
②实验步骤如下表所示，请在空格中补充完整实验步骤中的相关内容.
第一步：连接好电路，，闭合开关S.
第二步：调节电阻箱的阻值并读出其值(如R1、R2)和相应的电流表读数(如I1、I2).
第三步：求得电池的电动势为：E=(用R1、R2、I1、I2表示).
33、（08广州执信、中山纪念、深圳外国语三校联考）在电学实验中由于电压表、电流表内阻的影响，使得测量结果总存在系统误差。某校课外研究性学习小组进行了消除电表内阻对测量影响的探究，下面是两个实例：某组利用如图8所示的电路测定电阻的值，其主要操作过程是：
（1）闭合电键S1，将电键S2接2，调节滑动变阻器和，使电压表读数尽量接近满量程，读出这时的电压表和电流表的示数和；
（2）请你接着写出第二步，并说明需要记录的数据：　　　　　　　　　　　　　　　　　　　　，　　
由以上记录的数据计算出被测电阻的表达式为　　　　　　。
34、（广东花都高三调研试题）（8分）①在“测金属电阻率”实验中，螺旋测微器测金属丝的直径的读数如图，则直径d= ___________ mm。
②测得接入电路的金属丝的长度为L，已知其电阻大约为25Ω．
在用伏安法准确测其电阻时，有下列器材供选择，除必选电源（电动势1．5V，内阻很小)、导线、开关外，电流表应选 ，电压表应选 。(填代号)并将设计好的测量电路原理图画在虚框内。
A1电流表(量程40mA，内阻约0.5Ω)
A2电流表(量程10mA，内阻约0．6Ω)
V1电压表(量程6V，内阻约30kΩ)
V2电压表(量程1．2V，内阻约的20kΩ)
R1滑动变阻器(范围0-10Ω)
③若电压表、电流表读数用U、I表示，用上述测得的物理量计算金属丝的电阻率的表示式为ρ= 。
35、（08华南师大附中高三综合测试）用伏安法测量一个定值电阻的阻值，备用器材如下：
待测电阻Rx：（阻值约为25kΩ）
电流表A1：（量程100μA，内阻2kΩ）
电流表A2：（量程500μA，内阻300Ω）
电压表V1：（量程10V，内阻100kΩ）
电压表V2：（量程50V，内阻500kΩ）
电源E：（电动势15V，允许最大电流1A）
滑动变阻器R：（最大阻值1kΩ）
电键S，导线若干
为了尽量减小实验误差，要求测多组数据
①电流表应选 ，电压表应选 。
②画出实验电路图，并在每个选用的器材旁标上题目所给的字母符号。
③根据实验原理图连接实物图。
36、（华南师大附中、广东实验中学、广雅中学、深圳中学四校联考）（1）某电压表的内阻存20～50kΩ之间，现要测量其内阻，实验室提供下列可供选用的器材:
待测量电压表(量程3V)；
电流表 (量程200μA)；
电流表 (量程5mA)；
电流表 (量程0.6A)；
滑动变阻器R(最大阻值lkΩ)；
电源ε(电动势4V)；电键S.
①所提供的电流表中，应选用________(填写字母代号).
②为了尽量减小误差，要求测多组数据，试在如图10所示方框中画出符合要求的实验电路图(其中电源和电键及其连线已画出).
③下面是对测量数据记录和进行处理所设计的两个表格，其中正确的是
表1
U(V)
IA
R(Ω)
l
2
3
平均值
(2) 如图11所示，用多用电表研究光敏电阻的阻值与光照强弱的关系.
①应将多用电表的选择开关置于 档；
②将红表笔插入 接线孔, 黑表笔插入 接线孔
（填“+”或“-”）；
③将一光敏电阻接在多用电表两表笔上，用光照射光敏电阻
时表针的偏角为θ， 现用手掌挡住部分光线，表针的偏角变为θ′，
则可判断θ θ′( 填“＜”,“＝”或“＞”)；
④测试后应将选择开关置于 档.
37、（08惠州市高三第三次调研考试）某同学测量一只未知阻值的电阻。
（1）他先用多用电表进行测量，按照正确的步骤操作后，测量的结果如图甲所示。请你读
出其阻值大小为　　　　。为了使多用电表测量的结果更准确，该同学接着应该进行哪些操
作？答：　　　　。
（2）若该同学再用“伏安法”测量该电阻，所用器材如图乙所示，其中电压表内阻约为
5kΩ，电流表内阻约为5Ω，变阻器阻值为50Ω。图中部分连线已经连接好，为了尽可能准确地测量电阻，请你完成其余的连线。
　
图甲 　　　　　　图乙
(3)该同学按照“伏安法”测量电阻的要求连接好图乙电路后，测得的电阻值将　　　　　
（填“大于”、“小于”或“等于”）被测电阻的实际阻值。
38、（08揭阳市一模） (12分)甲同学设计了如图所示的电路测电源电动势E及电阻R1和R2的阻值。实验器材有：待测电源E（不计内阻），待测电阻R1，待测电阻R2，电压表V（量程为1.5V，内阻很大），电阻箱R（0-99.99），单刀单掷开关S1，单刀双掷开关S2，导线若干。
(1)先测电阻R1的阻值。请将甲同学的操作补充完整：闭合S1，将S2切换到，调节电阻箱，读出其示数r和对应的电压表示数U1，保持电阻箱示数不变， ，读出电压表的示数U2。则电阻R1的表达式为R1= 。
(2)甲同学已测得电阻R1=4.8，继续测电源电动势E和电阻R2的阻值.该同学的做法是：闭合S1，将S2切换到，多次调节
电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出了如图所示的 -图线， 则电源电动势E = V，电阻R2= 。
(3)利用甲同学设计的电路和测得的电阻R1，乙同学测电源电动势E和电阻R2的阻值的做法是：闭合S1，将S2切换到b，多次调节电阻箱，读出多组电阻箱示数R和对应的电压表示数U，由测得的数据，绘出相应的-图线，根据图线得到电源电动势E和电阻R2. 这种做法与甲同学的做法比较，由于电压表测得的数据范围 （选填“较大”、“较小”或“相同”），所以 同学的做法更恰当些。
39、（08广东省茂名市一模）（10分）市场上有一种在蚊帐内使用的小型直流电动机电风扇。某物理研究性学习小组想电风扇正常运行时的机械功率。于是找到了一台该种电风扇并从铭牌上读出了额定电压U，但是其他字迹不清楚。该研究性学习小组成员打开电风扇底座上的电源盖并取出了两节电池，并从电风扇装电池处的正、负两极各接出一条引线。提供的器材有电流表、电压表、滑动变阻器、备用电池若干节、电键、若干导线、固定电池的电池盒。
该小组进行了如下的部分实验步骤，请写出第三步实验过程：
按事先设计的电路连接各元件，并使滑片处于使电路电阻最大处；
合上开关，使滑片从最左端开始缓慢移动，使电压表和电流表都有明显读数，但电风扇并未转动，读出此时的电压表和电流表读数U0、I0；

；
D、用测得的量表示出电动机正常运转时机械功率的表达式为 。
（2）按上述实验过程，本实验的电路图应选择 （填“甲”或“乙”）。
（3）如果你家买了台电风扇，接上电源后，启动风扇开关，风扇电动机不运转，你能分析一下原因吗？至少写出两种原因，并说明检测方法。
40、（08茂名市高三模拟试卷）如图甲所示为测量电阻的电路，Rx为待测电阻，R的阻值已知，R′为保护电阻，阻值未知，电源的电动势E未知，S1、S2均为单刀双掷开关，A为电流表，其内阻不计。（1）按如图甲所示的电路，在如图乙所示的实物图上连线。（2）测量Rx的步骤为：将S2向d闭合，S1向 闭合，记下电流表读数I1，将S2向c闭合，S1向 闭合，记下电流表读数I2；由此可知待测电阻Rx的计算公式是Rx= 。
41、（08梅州揭阳两市四校第三次联考）（11分）在“测定金属的电阻率”的实验中，所用的电阻丝Rx的阻值约为3Ω，变阻器最大阻值为20Ω，电源电压为3V，电源内阻不计，所用器材如图8乙所示，则：
用螺旋测微器测量电阻丝直径时，测量结果如图8甲所示，该电阻丝的直径是：_______mm;
电压表的量程应选用_________，电流表的量程应选用___________。
画出实验电路图；
在实物图8乙上完成实物连线。
42、（08广东省汕头市高三模拟考试）某研究性学习小组利用图甲所示电路测量某电池的电动势E和内电阻r．由于该电池的内电阻r较小，因此在电路中接入了一阻值为2.00Ω的定值电阻R0．闭合开关K，调整电阻箱的阻值，读出电压表相应的示数，得到了如下数据（R和U分别表示电阻箱读数和电压表读数）：
R/Ω
40.00
20.00
12.00
8.00
6.00
5.00
U/V
1.89
1.78
1.66
1.57
1.43
1.35
为了比较准确地得出实验结论，该小组的同学准备用图象来处理实验数据，图象的纵坐标表示电压表读数U，则图象的横坐标表示的物理量应该是____________ ．计算出与各组数据对应的该物理量并填在表格中，在图乙所示的图象中作图，利用图象得到 E =_______V，r = _______Ω．
43、（08汕头市金山中学高考模拟试题）（11分）一只小灯泡，标有“3V、0.6W”字样。现用右下图给出的器材测量该小灯泡正常发光时的电阻R1。（滑动变阻器最大阻值为10Ω；电源电动势为12V，内阻为1Ω；电流表内阻为1Ω，电压表的内阻为10kΩ）。
（1）在设计电路的过程中，为了尽量减小实验误差，电流表应采用 （选填“内接”或“外接”）法。滑动变阻器的连接方式应采用 （选填“分压式”或“限流式”）
（2）将你所设计的实验电路图（尽量减小实验误差）画在左下方的虚线框中。
（3）用笔画线当导线，根据设计的电路图将实物图连成完整的电路（图中有三根导线已经接好）。开始时，滑动变阻器的滑动触头应该移到最 端（选填“左”或“右”）。
（4）若小灯泡发光暗时的电阻为R2，你根据所学的知识可判断出R1与R2的大小关系为：R1 R2（选填“大于”、“等于”或“小于”）
44、（08广东省汕尾市一模）（1）某学习小组通过一个简单的电路图探究多用电表的结构和原理，如图所示，若黑表笔做为电表的公共端，红表笔通过转换开关接入待测量相应的测量端，使用时，只有部分电路起作用。
当转换开关接1或2时，此多用电表为____________表，当转换开关接3或4时，此多用电表为___________表，当转换开关接5时，此多用电表为_______表，若灵敏电流计G的满偏电流Ig=lmA，内阻Rg=10Ω，R1=0.106Ω，R2=0.42Ω，当转换开关接2时，此多用电表的量程为_____________。
（2）某电压表的内阻在20kΩ～50kΩ之间，现要测量其内阻，实验室提供下列器材：
A.待测电压表V(量程3V) B.电流表A1(量程0.6mA) C.电流表A2(量程200μA)
D.电流表A3(量程0.6A) E.电压表V1(量程4V) F.电压表V2(量程3V)
G.滑动变阻器R(最大阻值1kΩ) H.电源E(电动势4V) I.开关S,导线若干
①为了尽量减少测量误差,要求测量多组数据,请你在图所示的框内画出符合实验要求的实验电路图；
②所提供的器材中,在尽量减少测量误差的情况下，应选用的器材为________________________(填写字母代号).
45、（08韶关市高三第一次调研考试）科学实验是人们认识自然的重要手段。电学实验中经常需要测量某用电器的电阻。
（1）测电阻的方法有多种，现有一只标有“18V，10W”灯泡，它正常工作时的电阻为＿＿＿＿＿Ω；若用多用表的欧姆档来测量这只灯泡的电阻，则测出的阻值应＿＿＿＿灯泡正常工作时阻值（填“大于”、“等于”或“小于”），这是因为＿＿＿＿＿＿＿＿＿＿＿＿。
（2）请你用下列器材设计一个实验，测定一只灯泡L工作时的实际电阻值。
A．输出电压为18V的交流电源
B．单刀双掷开关一只（符号： ）
C．电阻箱一只（符号： ，0~999Ω，额定电流1A）
D．交流电表一只(0~0.6A)
E．导线若干
①请在方框内画出实验电路图。
②写出简单实验步骤。
46、（08深圳市高三第一次调研考试）（12分）听说水果也能做电池，某兴趣小组的同学用一个柠檬做成电池．他们猜想水果电池内阻可能较大，从而设计了一个如图所示电路来测定该柠檬电池的电动势和内电阻．实验中他们多次改变电阻箱的电阻值，记录下电阻箱的阻值及相应的电流计示数，并算出电流的倒数，将数据填在如下的表格中．
（1）利用图像法处理数据可以减小实验误差．在讨论作图方案时，甲同学认为应作R-I图，而乙同学认为应该作图，你认为哪个同学的想法更科学？____（填“甲”或“乙”），其简单理由是： ．
（2）按照（1）中你选择的方案，在给出的坐标纸上作出图象．
（3）利用你作出的图象，可求出该柠檬电池的电动势为 V，内阻为 Ω．
（4）完成实验后，该兴趣小组的同学初步得出了水果作为电池不实用的物理原因是：
．
外电阻R（Ω）
电流 I（mA）
电流倒数(mA-1)
9000
0.0502
19.92
8000
0.0528
18.93
6000
0.0594
16.84
5000
0.0633
15.80
4000
0.0680
14.71
47、（08湛江市高考模拟试题）（10分）某同学使用了如下器材：电源E（电动势12V）；电压表V（量程为15V，内阻约15KΩ）电流表A（量程100mA,内阻约10Ω）；滑动变阻器（最大电阻为50Ω）；单刀单掷开关；导线若干。测出了一个小灯泡的伏安特性曲线如图15甲所示，已知小灯泡的额定电压为12V。
（1）请在图15乙的虚线方框中画出此实验电路。
图15
（2）根据设计的电路图在图16的实物上连线。
图16
（3）由小灯泡的伏安特性曲线可知小灯泡的额定功率为P额＝ W,
小灯泡电阻的变化特性为 。
48、（08中山市高三第一统考）（2）图11为“测定电源的电动势和内阻”实验的电路图。
① 请按图11的电路图，以笔画线代替导线连接图12的实物图。
② 图13是根据实验数据作出的路端电压U与电流I的U—I图
象，通过该图象可知电源的电动势为 V，电源的内阻为
。
49、（08广东省珠海市高三第一次统考） (10分) 小灯泡灯丝的电阻会随温度的升高而变大．某同学为研究这一现象，用实验得到如下数据（I和U分别表示小灯泡上的电流和电压）：
I/(A)
0.12
0.21
0.29
0.34
0.38
0.42
0.45
0.47
0.49
0.50
U(V)
0.20
0.40
0.60
0.80
1.00
1.20
1.40
1.60
1.80
2.00
（1）在左下框中画出实验电路图．可用的器材有：电压表、电流表、滑线变阻器（变化范围0～10Ω）、电源、小灯泡、电键、导线若干．（2）在右下图中画出小灯泡的U—I曲线．
（3）若将该小灯泡接在电动势是1.5V，内阻是2.0Ω的电池两端，小灯泡的实际功率是多少?（简要叙述你的方法，若需作图，可直接画在答题卷上的图中）
三、以下是江苏地区08高考模拟试卷中的35道电学实验题
50、（08常州高三年级 物理期末调查）（12分）实验室内有一电压表，量程为500mV，内阻约为2.5kΩ。现要测量其内阻，实验室提供如下器材：电源E1（电动势为3V，内阻不计），电源E2（电动势6V，内阻不计），电阻箱R，滑线变阻器R1（总阻值约15Ω，额定电流1A），滑线变阻器R2（总阻值约150Ω，额定电流1A），开关S及导线若干。在既不损坏仪器又能使精确度尽可能高的条件下，请你根据提供的器材，设计一个测量电压表内阻的电路。
（1）在方框内画出你所设计的电路图；
（2）在你设计的电路中，电源应选_________，滑线变阻器应选__________；
（3）用你设计的电路测量出的电压表内阻将______真实值（填等于、小于或大于）；
（4）若实验用的器材如图所示，图中已连好部分连线，在不变动已有连线的前提下，正确完成其余连线。
51、（08东台市第三次调研测试）（12分）现有一电池，其电动势E约为9V，内阻r在35～55Ω范围内，最大允许为50mA．为测定这个电池的电动势和内阻，某同学利用如图甲所示的电路进行实验．图中电压表的内电阻很大，对电路的影响可以不计；R为电阻箱，阻值范围为0～9999Ω； R0为保护电阻．
（1）实验室备有的定值电阻R0有以下几种规格，本实验应选用____________
A．10Ω，2.5W B．50Ω，1.0W C．150Ω，1.0W D．1500Ω，5.0W
（2）按照图甲所示的电路图，将图乙的实物连接成实验电路．
（2）该同学接好电路后，闭合开关S，调整电阻箱的阻值读出电压表的示数U，再改变电阻箱阻值，取得多组数据，然后通过作出有关物理量的线性图像，求得电源的电动势E和内阻r．
a．请写出与你所作线性图像对应的函数表达式________________________________．
b．请在图丙的虚线框内坐标中作出定性图像(要求标明两个坐标轴所表示的物理量，用符号表示)
c．图丙中___________________________表示E，____________________________表示r．
52、（08江苏省东台中学第五次阶段性考试）（10分）电流表A1的量程为0~200μA、内电阻约为500Ω．现要测其内阻，除若干开关、导线之外还有器材如下：
电流表A2：与A1规格相同
滑动变阻器R1：阻值0~20Ω
电阻箱R2：阻值0~9999Ω
保护电阻R3：3kΩ
电源：电动势E约1.5V、内电阻r约2Ω
（1）如图所示，某同学设计了部分测量电路，在此
基础上请你将滑动变阻器接入电路中，使实验可以完
成．
（2）电路完整后，依你所选方案写出测量电流表A1内电阻的实验步骤．
_____________________________________________ ___________________________
_________________________________________________________ ______
________________________________________________________________________
________________________________________________________________________
53、（08江苏省侯集中学高三综合试卷）为测定一节蓄电池的电动势和内阻(内阻约为0.5Ω)，实验可能采用的电路图如图甲、乙所示。为防止调节滑动变阻器时造成短路，电路中连接了一个保护电阻R0，除蓄电池、开关、导线外，可供使用的实验器材还有：
A．电流表(量程0.6A、内阻约0.5Ω) B．电压表(量程3V，内阻约6kΩ)
C．电压表(量程15V，内阻约30kΩ) D．定值电阻(阻值1Ω；额定功率5W)
E.定值电阻(阻值10Ω、额定功率10W)
F．滑动变阻器(阻值范围0～10Ω)、额定电流2A)
G．滑动变阻器(阻值范围0～200Ω、额定电流lA)
(1)实验应采用 电路(填“甲”或“乙”)；
(2)电压表应选 ，定值电阻应选 , 滑动变阻器应选 。(填相应仪器的序号)
54、（08淮安市高三第一次调查测试）（10分）某同学用下列器材测量一电阻丝的电阻Rx：电源E，适当量程的电流表电压表各一只，滑线变阻器R，电阻箱RP，开关S1、S2，导线若干。他设计的电路图如图（a）所示，具体做法：先闭合S1，断开S2，调节R和RP，使电流表和电压表示数合理，记下两表示数为I1，U1；再保持RP阻值不变，闭合S2，记下电流表和电压表示数为I2、U2．
（1）请你帮他按电路图在实物图（b）上连线；
（2）写出被测电阻Rx= ▲ （用电表的读数表示）；
（3）此实验中因电流表有内阻，电压表内阻不是无限大，使被测电阻的测量值 真实值（选填“大于、小于或等于”） ．
55、（08江苏省黄中分校高三双周练试题）下图虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间。电键S闭合后，实验中记录的6组电流表示数I、电压表示数U如下表所示。
（1）试根据这些数据在坐标纸上画出U—I图线。
（2）若将方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出电源的电动势E=_______V，内电阻r=______Ω。(保留2位有效数字)
（3）若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是_______A。
（4）变阻器滑片移动过程中，滑动变阻器的最大功率是_________W。
56、（08江苏省黄中分校高三双周练试题）下图虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间。电键S闭合后，实验中记录的6组电流表示数I、电压表示数U如下表所示。
（1）试根据这些数据在坐标纸上画出U—I图线。
（2）若将方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出电源的电动势E=_______V，内电阻r=______Ω。(保留2位有效数字)
（3）若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是_______A。
（4）变阻器滑片移动过程中，滑动变阻器的最大功率是_________W。
57、（08江苏省百校样本分析考试）（10分）从下列实验器材中选出适当的器材，设计实验电路来测量两个电压表的内阻，要求方法简捷，操作方便，可进行多次测量并有尽可能高的测量精度．
A．待测电压表V1，量程0~3V，内电阻约20kΩ—40kΩ
B．待测电压表V2，量程0~6V，内电阻约40kΩ—80kΩ
C．电阻箱R1，阻值范围0—99999.9Ω
D．电阻箱R2，阻值范围0—99.99Ω
E．滑动变阻器R3，阻值范围0～250Ω，额定电流2.5A
F．滑动变阻器R4，阻值0～20Ω，额定电流2A
G．电池组，电动势为6V，内电阻为0.5Ω
H．单刀开关若干和导线若干
（1）请设计一个测量电路，并在下面的方框中画出电路图．
（2）实验器材选择除A、B、G、H外，电阻箱应选用： ，滑动变阻器应选用： （用器材前的字母表示）．
（3）写出需要测量的物理量；给出R和R的表达式．要求写出推导过程．
58、（08江苏省二十所名校4月联考）（8分）有以下的可供选用的器材及导线若干条，要求尽可能精确地测量出待测电流表的满偏电流．
A．待测电流表A0：满偏电流约为700～800μA、内阻约100Ω，已知表盘刻度均匀、总格数为N．
B．电流表A：量程0.6A、内阻0.1Ω．
C．电压表V：量程3V、内阻3kΩ．
D．滑动变阻器R：最大阻值200Ω．
E．电源E：电动势约3V、内阻约1.5Ω．
F．开关S一个．
（1）根据你的测量需要，“B．电流表A”、“C．电压表V”中应选择 ____________．（只需填写序号即可）
（2）在虚线框内画出你设计的实验电路图．
（3）测量过程中，测出多组数据，其中一组数据中待测电流表A的指针偏转了n格，可算出满偏电流IAmax = _______________，式中除N、n外，
其他字母符号代表的物理量是____________________________________。
59、（08江苏高考物理模拟试卷）（10分）为了测量量程为3V的电压表V1的内阻(内阻约2000Ω)。实验室中可以提供的器材有：电流表A1，量程为0.6A，内阻约0.1Ω，分度值为0.02A；电压表V2，量程为5V，内阻约3500Ω；电阻箱R1，阻值范围为0－999Ω；电阻箱R2，阻值范围为0－99.9Ω；滑动变阻器月R3，最大阻值约100Ω，额定电流1.5A；电源E，电动势6V，内阻约0.5Ω；单刀单掷开关S，导线若干。
①请从上述器材中选择必要的器材，设计一个测量电压表V1的内阻的实验电路，在虚线框内画出原理图(原理图中的元件要用题中相应的英文字母标注)，要求测量尽量准确。
②根据你所画的电路原理图在题中所给的实物图（图30）中用笔画线代替导线画出连线。
③说明实验所要测量的量；写出计算电压表V1的内阻的计算公式为=＿＿＿。
60、（08连云港 淮安 宿迁三市高三第二次考试）（8分）某课题研究小组，收集了数码相机、手机等用旧了的各种类型的电池，及从废旧收音机上拆下的电阻、电容、电感线圈。现从这些材料中选取两个待测元件，一是电阻R0（约为2kΩ），二是手机中常用的锂电池（电动势E标称值为3.7V，允许最大放电电流为100mA）。在操作台上还准备了如下实验器材：
A．电压表V（量程4V，电阻RV 约为4.0kΩ）
B．电流表A1（量程100mA，电阻RA1 约为5Ω）
C．电流表A2（量程2mA，电阻RA2 约为50Ω）
D．滑动变阻器R1（0～20Ω，额定电流1A）
E．电阻箱R2（0～999.9Ω，最小分度值0.1Ω）
F．开关S一只、导线若干
⑴为了测定电阻R0的阻值，小组的一位成员，设计了如图所示的电路原理图并选取了相应的器材（电源用待测的锂电池），其设计或器材选取中有不妥之处，你认为应该怎样调整？ ▲ 。
⑵在实际操作过程中，发现滑动变阻器R1、电流表A1已损坏，请用余下的器材测量锂电池的电动势E和内阻r。
①请你在方框中画出实验电路图（标注所用器材符号）
②为了便于分析，一般采用线性图象处理数据，请写出与线性图象对应的相关物理量间的函数关系式 ▲ 。
61、（08江苏省南京市4月高三调研考试）（15分）在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图，用米尺测量金属丝的长度l=0.810m．金属丝的电阻大约为4?．先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料的电阻率．
（1）从图中读出金属丝的直径为_▲_mm．
（2）在用伏安法测定金属丝的电阻时，除被测电阻丝外，还有如下供选择的实验器材：
A．直流电源：电动势约4.5V，内阻很小；
B．电流表A1：量程0~0.6A，内阻0.125Ω；
C．电流表A2：量程0~3.0A，内阻0.025Ω；
D．电压表V：量程0~3V，内阻3kΩ；
E．滑动变阻器R1：最大阻值10Ω；
F．滑动变阻器R2：最大阻值50Ω；
G．开关、导线等．
在可供选择的器材中，应该选用的电流表是_▲_，应该选用的滑动变阻器是_▲_．
（3）根据所选的器材，在答案卷的方框中画出实验电路图．
（4）若据伏安法测出电阻丝的电阻为Rx＝4.1Ω，则这种金属材料的电阻率为_▲_Ω·m．（保留二位有效数字）
62、（08南京市高三一模）（ 9分）有以下的可供选用的器材及导线若干条，要求尽可能精确地测量出待测电流表的满偏电流．
A．待测电流表A0：满偏电流约为700～800μA、内阻约100Ω，已知表盘刻度均匀、总格数为N．
B．电流表A：量程0.6A、内阻0.1Ω．
C．电压表V：量程3V、内阻3kΩ．
D．滑动变阻器R：最大阻值200Ω．
E．电源E：电动势约3V、内阻约1.5Ω．
F．开关S一个．
(1) 根据你的测量需要，“B．电流表A”、“C．电压表V”中应选择 ____________．（只需填写序号即可）
(2) 在虚线框内画出你设计的实验电路图．
(3) 测量过程中，测出多组数据，其中一组数据中待测电流表A的指针偏转了n格，可算出满偏电流IAmax = _______________，式中除N、n外，其他字母符号代表的物理量是_______________________________________．
63、（08南京市高三质量检测）（11分）一只小灯泡，标有“3V、0.6W”字样。现用右下图给出的器材测量该小灯泡正常发光时的电阻R1。（滑动变阻器最大阻值为10Ω；电源电动势为12V，内阻为1Ω；电流表内阻为1Ω，电压表的内阻为10kΩ）。
（1）在设计电路的过程中，为了尽量减小实验误差，电流表应采用 （选填“内接”或“外接”）法。滑动变阻器的连接方式应采用 （选填“分压式”或“限流式”）
（2）将你所设计的实验电路图（尽量减小实验误差）画在左下方的虚线框中。
（3）用笔画线当导线，根据设计的电路图将实物图连成完整的电路（图中有三根导线已经接好）。开始时，滑动变阻器的滑动触头应该移到最 端（选填“左”或“右”）。
（4）若小灯泡发光暗时的电阻为R2，你根据所学的知识可判断出R1与R2的大小关系为：R1 R2（选填“大于”、“等于”或“小于”）
64、(08南通市八所名校高三联考)图十一中，甲图为一段粗细均匀的新型导电材料棒，现测量该材料的电阻率.
（1）首先用多用电表的
欧姆档（倍率为×10）粗测
其电阻，指针位置如图乙所
示，其读数R= .
（2）然后用以下器材用伏安法尽可能精确地测量其电阻：
A. 电流表: 量程为0.6A，内阻约为0.1Ω
B. 电压表: 量程为3V，内阻约为3kΩ
C. 滑动变阻器：最大阻值为20Ω，额定电流1A
D. 低压直流电源：电压6V，内阻忽略
F. 电键K，导线若干
在方框中画出实验电路图.
（3）如果实验中电流表示数为I，电压表示数为U，并测出该棒的长度为L、直径为d，则该材料的电阻率ρ= （用测出的物理量的符号表示）.
65、（08江苏省南通海安实验中学高三期中试卷）（1）某电压表的内阻存20-50k之间，要测量其内阻，实验室提供下列可供选用的器材：
待测量电压表（量程3V）电流表A1（量程200）
电流表A2（量程5mA）电流表A3（量程0.6A）
滑动变阻器R（最大阻值1 k）
所提供的电流表中，应选用 （填写字母代号）
为了尽量减少误差，要求测多组数据，试在如图10所示方框中划出符合要求的实验电路图（其中电源和电建及其连线已画出）。
下面是对测量数据记录和进行处理所设计的两个表格，其中正确的是（ ）

(2) 如图11所示,用多用电表研究光敏电阻的组织与光照强度的关系。
应将多用电表的选择开关置于 档；
将红表笔插入 接线孔，黑表笔插入 接线孔。（填“+”或“-”）；
将一光敏电阻接在多用电表两表笔上，用光照射光敏电阻时值镇的偏角为，现用手掌挡住部分光线，表针的偏角变为,则可判断 （填“>”、“<”或“=”）；
测试后应将选择开关置于 档。
66、（08南通四县市高三联考）（7分）（1）为测定一节干电池的电动势和内阻，用如图所示电路．除干电池、开关、导线外可供使用的实验器材还有：
A．电流表(量程0.6A 3A) B．电压表(量程3V 15V)
C．滑动变阻器(阻值范围0～10Ω 额定电流2A)
D．滑动变阻器(阻值范围0～200Ω 额定电流1A)
请你完成下面的选择：电流表量程选_______，电压表量程选_______，滑动变阻器选_______．（填器材前面的字母代号）
（2）某实验小组为测量一只微安表G1的内阻，采用了以下的方法：
实验器材：一只待测的微安表G1；一只标准微安表G2；一节干电池；0~9999Ω的电阻箱一只；单刀双掷开关一只；导线若干．
实验步骤一：将开关S断开，按图所示连接电路．
实验步骤二：使开关掷向b端，此时电路中通过微安表G1的电流较小，调节电阻箱R使微安表G1的示数接近满偏，记下此时电阻箱R的阻值R1和标准微安表G2的读数I．
实验步骤三：将开关掷向a端，并调节电阻箱R使标准微安表G2示数维持电流I不变，记下此时电阻箱R的阻值R2．
由以上步骤可以测得微安表G1的内阻为Rg＝___________．　
请指出该同学在实验中的疏漏：___________________________________________．
67、（08江苏省南通通州市高三二模） (10分）小灯泡灯丝的电阻会随温度的升高而增大，某同学为研究这一现象，利用下列实验器材：电压表、电流表、滑动变阻器（变化范围0一10Ω）、电源、小灯泡、开关、导线若干来设计实验，并通过实验得到如下数据（I和U分别表示小灯泡上的电流和电压）.
I/A
0
0.12
0.21
0.29
0.34
0.38
0.42
0.45
0.47
0.49
0.50
U/V
0
0.20
0.40
0.60
0.80
1.00
1.20
1.40
1.60
1.80
2.00
(1）请在上面的方框中画出实验电路图；
(2）在上图中画出小灯泡的I一U曲线；
(3）把本题中的小灯泡接到图示电路中，若电源电动势E=2.0V，内阻不计，定值电阻R=5Ω，则此时小灯泡的功率是_______W.
68、（沛县歌风中学高三期终考试 ）测量一块量程已知的电压表的内阻，器材如下：
A．待测电压表（量程3V，内阻未知）一块
B．电流表（量程3A，内阻0.01Ω）一块
C．定值电阻（阻值5kΩ，额定电流0.5A）一个
D．电池组（电动势小于3V，内阻不计）一个
E．多用电表一块
F．开关两只 G．导线若干
有一同学利用上面所给器材，进行如下实验操作：
（1）用多用电表进行粗测：多用电表电阻档有3种倍率，分别是×100Ω、×10Ω和×1Ω。该同学选择×10Ω倍率，用正确的操作方法测量时，发现指针偏转角度太小。为了较准确地进行测量，应重新选择 ▲ 倍率。重新选择倍率后，刻度盘上的指针位置如图所示，那么测量结果大约是 ▲ Ω。
（2）为了更准确的测出该电压表内阻的
大小，
该同学设计了如图甲、乙两个实验电路。你认为其中较合理的是 ▲ （填“甲”或“乙”）电路。其理由是： ▲ 。
（3）根据你选择的电路，写出必要的实验步骤，并得出电压表内阻的表达式。
I/A
0
0.12
0.21
0.29
0.34
0.38
0.42
0.45
0.47
0.49
0.50
U/V
0
0.20
0.40
0.60
0.80
1.00
1.20
1.40
1.60
1.80
2.00
69、（08年江苏模拟试题）（10分）小灯泡灯丝的电阻会随温度的升高而增大，某同学为研究这一现象，利用下列实验器材：
电压表、电流表、滑动变阻器（变化范围0一10Ω ）、电源、小灯泡、开关、导线若干来设计实验，并通过实验得到如下数据（ I 和 U 分别表示小灯泡上的电流和电压） .

(1)请在上面的方框中画出实验电路图．
(2)在上图中画出小灯泡的 I 一 U 曲线．
70、（如皋期末模拟试卷）（10分）某同学通过实验研究一个小灯泡灯丝的伏安特性，下表是他在实验时获得的通过灯泡的电流I和灯泡两端电压U的一系列数据。
I/A
0
0.08
0.14
0.18
0.23
0.31
0.36
0.39
0.42
0.44
0.46
0.49
U/V
0
0.38
0.69
0.90
1.15
1.60
2.15
2.50
3.05
3.60
4.15
5.15
⑴请在坐标图中描绘出这个小灯泡的U-I图线。
⑵请比较电压为1.0V与3.0V时小灯泡的电阻
大小，并说明其原因。
⑶实验前，实验室里有下列器材，这位同学在
实验过程中选用的是（填写字母代号） 。
A．直流电源 B．0～30Ω的滑动变阻器
C．电压表（0～15V，内阻约15kΩ） D．电压表（0～3V，内阻约3kΩ）
E．电流表（0～0.6A，内阻约0.1Ω） F．电流表（0～3A，内阻约0.01Ω）
G．开关 H．导线
⑷实验时，这位同学应选用下列所所示的电路图 。
71、（08年苏、锡、常、镇四市高三教学情况调查）现要尽可能精确地测量一量程为3V的电压表的内阻（内阻约50000）.
（1）需要哪些实验器材？请写出主要器材的规格，画出实验电路图并简要叙述测量电压表内阻的方法.
（2）实验室有0~0.6A~3A规格的常用电流表和0~3V~15V规格的常用电原表，其内阻均未知，另外有电源、滑动变阻器（最大阻值约为50）、开关、导线这些器材，若只选用这些器材，能否达到实验目的?诸说明理由.
72、（08宿迁市青华模拟试卷）（10分）为了测量量程为3V的电压表V1的内阻(内阻约2000Ω)。实验室中可以提供的器材有：电流表A1，量程为0.6A，内阻约0.1Ω，分度值为0.02A；电压表V2，量程为5V，内阻约3500Ω；电阻箱R1，阻值范围为0－999Ω；电阻箱R2，阻值范围为0－99.9Ω；滑动变阻器月R3，最大阻值约100Ω，额定电流1.5A；电源E，电动势6V，内阻约0.5Ω；单刀单掷开关S，导线若干。
①请从上述器材中选择必要的器材，设计一个测量电压表V1的内阻的实验电路，在虚线框内画出原理图(原理图中的元件要用题中相应的英文字母标注)，要求测量尽量准确。
②根据你所画的电路原理图在题中所给的实物图中用笔画线代替导线画出连线。
③说明实验所要测量的量 ；
写出计算电压表V1的内阻的计算公式为= 。
73、（08泰州市第二学期期初联考） (本题12分)影响物质材料电阻率的因素很多，一般金属材料的电阻率随温度的升高而增大，半导体材料的电阻率则随温度的升高而减小，PTC元件由于材料的原因有特殊的导电特性。
（1）如图（甲）是由某金属材料制成的电阻R随摄氏温度t变化的图象，若用该电阻与电池（电动势E=1.5V，内阻不计）、电流表（量程为5mA、内阻Rg=100Ω）、电阻箱R′ 串联起来，连接成如图（乙）所示的电路，用该电阻做测温探头，把电流表的电流刻度改为相应的温度刻度，就得到了一个简单的“金属电阻温度计”。
①电流刻度较大处对应的温度刻度______▲________；(填“较大”或“较小”)
②若电阻箱阻值R′=50Ω,在丙图中标出空格处对应的温度数值。
（2）一由PTC元件做成的加热器，实验测出各温度下它的阻值，数据如下：
t/0C
0
10
20
30
40
50
60
70
80
90
100
R/kΩ
14
11
7
3
4
5
6
8
10
14
16
R2/kΩ2
196
121
49
9
16
25
36
64
100
196
256
R-1/kΩ-1
0.07
0.09
0.14
0.33
0.28
0.20
0.17
0.13
0.10
0.07
0.06
已知它向四周散热的功率为PQ=0.1(t-t0)瓦，其中t（单位为0C）为加热器的温度，t0为室温(本题取200C)。当加热器产生的焦耳热功率PR和向四周散热的功率PQ相等时加热器温度保持稳定。加热器接到200V的电源上，在方格纸上作出PR和PQ与温度t之间关系的图象
①加热器工作的稳定温度为___▲_____0C；(保留两位有效数字)
②加热器的恒温原理为：
当温度稍高于稳定温度时________▲______ ___；
当温度稍低于稳定温度时_________▲___ ______，从而保持温度稳定。
▲
74、（08泰州市第一次联考） (8分)为测定一节蓄电池的电动势和内阻(内阻约为0.5Ω)，实验可能采用的电路图如图甲、乙所示。为防止调节滑动变阻器时造成短路，电路中连接了一个保护电阻R0，除蓄电池、开关、导线外，可供使用的实验器材还有：
A．电流表(量程0.6A、内阻约0.5Ω)
B．电压表(量程3V，内阻约6kΩ)
C．电压表(量程15V，内阻约30kΩ)
D．定值电阻(阻值1Ω；额定功率5W)
E.定值电阻(阻值10Ω、额定功率10W)
F．滑动变阻器(阻值范围0～10Ω)、额定电流2A)
G．滑动变阻器(阻值范围0～200Ω、额定电流lA)
(1)实验应采用 电路(填“甲”或“乙”)；
(2)电压表应选 ，定值电阻应选 , 滑动变阻器应选 。(填相应仪器的序号)
75、（08泰州市联考热身训练试题）某同学要测量一电压表V1的内阻．提供的器材有：
电压表V1（量程3V，内阻约2kΩ)；
电压表V2（量程10V，内阻约5kΩ)；
直流电源E（电动势约10V，内阻不计)；
滑动变阻器R（最大阻值为20Ω，额定电流为1A)；
定值电阻两个（R1=5.0kΩ，R2=20.0kΩ)；
开关S及导线若干．
该同学设计了实验测量电路，通过改变滑动变阻器R的值，测量多组电压表V1的读数U1和电压表V2的读数U2，最终求出电压表V1的内阻。
（1）请在图甲中用笔画线代替导线，将实验电路连接完整；
（2）实验中定值电阻应选用___________(填字母代号)；
（3）该同学在实验中测出7组对应的数据(见下表)
物理量
1
2
3
4
5
6
7
U2/V
1.8
3.1
4.8
6.3
8.0
8.5
9.7
U1/V
0.50
0.90
1.30
1.70
2.00
2.40
2.70
请在图乙坐标中，描点作出U1～U2的图线；
（4）由图可较准确求出电压表V1的内阻为__________kΩ(保留两位有效数字)
76、（08铜山县高三质量检测）（11分）某同学要测量一段长为L，直径为D的金属丝的电阻率．
(1)他先用多用电表粗测其电阻．用已经调零且选择开关指向欧姆挡“×10”档位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“ 　　▲ ”档位(选填“×100”或“×1”)；调零后测量，其表盘及指针所指位置如右图所示，则此段电阻丝的电阻为
▲ Ω．
(2)现要进一步精确测量其阻值．实验室备有下列器材：
A．量程0～0.6 A，内阻为0.5Ω的电流表
B．量程0～3 A，内阻为0.1Ω的电流表
C．量程0～3 V，内阻为6 kΩ的电压表
D．量程0～15 V，内阻为30 kΩ的电压表
E．阻值为6kΩ的定值电阻R0
F．阻值为0～1 kΩ的滑动变阻器R1
G．阻值为0～10Ω的滑动变阻器R2
H．蓄电池的电动势为6 V，内阻很小
I．开关一个，导线若干
为了尽可能精确地完成实验，要求电表的读数变化范围较大，本实验中应选择的器材除了H、I外，还要从上述器材中选择 　 ▲ (只填仪器前的字母代号)．
(3)请在答题纸的方框内画出实验原理图．
(4)若选择了最合适的器材，采用最恰当的实验电路进行实验测量，电流表的读数为I，电压表的读数为U，则金属丝的电阻率为= ▲ ．
77、（08江苏省徐州市高三第一次质量检测）(10分)在探究“决定导线电阻因素” 的实验中，需要进行以下测量．
（1）用螺旋测微器测得导线的直径如图所示．其读数是　▲　　mm.
（2）欲用伏安法测定一段电阻丝的电阻，其阻值约为，要求测量结果尽量准确，并且电压、电流测量范围尽可能大一些．下列器材中电流表应选用的是（填选项代号，下同）　　　▲　　，电压表应选用的是　　▲　　，滑动变阻器应选用的是　　▲　　．在下面的方框内画出应采用的电路图．
A．电池组E（6V，内阻很小）
B．电流表A1（0～3A，内阻0.0125Ω）
C．电流表A2（0～0.6A，内阻0.125Ω）
D．电压表V1（0～3V，内阻3kΩ）
E．电压表V2（0～6V，内阻6kΩ）
F．滑动变阻器R1（0～5Ω，2A）
G．滑动变阻器R2（0～1000Ω，1A）
H．电键、导线
78、（08徐州市三摸）某学习小组要描绘一只小电珠（2.5V，0.5A）的伏安特性曲线,所供选择的器材除了导线和开关外，还有以下一些器材可供选择：
A.电源E（电动势为3.0V ，内阻不计）
B.电压表V1（量程为0 ～3.0V ，内阻约为2kΩ）
C.电压表Ｖ2（量程为0 ～15.0V ，内阻约为6KΩ）
D.电流表A1（量程为0～0.6A ，内阻约为1Ω）
E.电流表A2（量程为0～100mA ，内阻约为2Ω）
F.滑动变阻器R1 （最大阻值10Ω）
G.滑动变阻器R2（最大阻值2kΩ）
①为了减小实验误差,实验中电压表应选择________,电流表应选择_____________,滑动变阻器应选择______________.(填器材的符号)
②为提高实验精度，请你为该学习小组设计电路图，并画在右侧的方框中。
U（V）
0
0.5
1
1.5
2.0
2.5
I（A）
0
0.17
0.30
0.39
0.45
0.49
③下表中的各组数据是此学习小组在实验中测得的，根据表格中的数据在方格纸上作出该电珠的伏安特性曲线。
④由图象可知，该电阻的变化特性是温度升高,电阻 .
79、（08盐城市高三第二次调研考试）（1）一只标有“18V，10W”的灯泡，正常工作时的电阻为　▲　Ω；若用多用电表的欧姆档来测量这只灯泡的电阻，则测出的阻值应　▲　（填“大于”、“等于”或“小于”）正常工作时的电阻。
（2）在测定小灯泡电阻的实验中，得出小灯泡的伏安特性图线如图所示，图线上P点的横坐标和纵坐标分别为U1和I1，PN为图线中P点的切线，P、N两点横坐标之差和纵坐标之差分别为△U和△I。则下列说法中正确的是
A．小灯泡的电阻随着所加电压的增大而增大
B．小灯泡的电阻是定值，不随所加电压的增大而变化
C．电流为I1时，小灯泡的电阻R＝U1/I1
D．电流为I1时，小灯泡的电阻R＝△U/△I
（3）请你用下列器材设计一个实验，测定一只标有“18V，8W”的灯泡L工作时的实际电阻值。
A．输出电压为12V的交流电源
B．单刀双掷开关一只
C．电阻箱一只（0~999Ω，额定电流1A）
D．交流电流表一只(0~0.6A)
E．导线若干
①请在方框内画出实验电路图。
②简要写出实验步骤。
80、（08盐城市高三第一次调研考试）（10分）王红同学到实验室做“测定电源电动势和内阻”的实验时，发现实验桌上还有一个定值电阻R0。他设计了如图所示的电路来测量R0的阻值，实验时用U1、U2、I分别表示电表V1、V2、A的读数，并将滑动变阻器的滑片P移动到不同位置时，记录了U1、U2、I的一系列值。
（1）他在同一坐标纸上分别作出U1－I、U2－I图线，则所作的直线斜率较大的是　　　　
（2）定值电阻R0的计算表达式是： R0= (用测得的物理量表示)， 若实验中的所有操作和数据处理无错误，实验中测得R0值 （填“大于”、“等于”或“小于”）实际值。
（3）张超同学说：“在王红同学所用的实验器材中，如果知道电流表的内阻rA，就能少用一个电压表测出电动势、内阻以及R0的值。请你在虚线框中画出张超同学设想的电路图，并写出简单实验步骤和E、r、R0三个物理量的计算式。

81、（08盐城市高三六所名校联考）用高电阻放电法测电容的实验，是通过对高阻值电阻放电的方法，测出电容器充电电压为U时，所带的电量为Q，从而再求出待测电容器的电容C．某同学的实验情况如下：
（1）按图甲所示电路连接好实验电路；
（2）接通开关S，调节电阻箱R的阻值，使小量程电流表的指针偏转接近满刻度，记下这时电流表的示数I0＝490μA及电压表的示数Uo ＝6.2V，I0 和U0 分别是电容器放电的初始电流和电压；
（3）断开开关S，同时开始计时，每隔5s或10s测一次电流I的值，将测得数据填入预先设计的表格中，根据表格中的数据（10组）表示在以时间t为横坐标、电流I为纵坐标的坐标纸上，如图乙中用“×”表示的点．
试根据上述实验结果，在图乙中作出电容器放电的I-t图象,并估算出该电容器两端的电压为U0时所带的电量Q0约为 ___________C；该电容器的电容C约为____________F
82、（08扬州市高三期末调研试卷） (10分)测量电源的电动势E及内阻r（E约为6V，r约为1.5Ω）。器材：量程3V的理想电压表V，量程0.6A的电流表A（具有一定内阻），固定电阻R=8.5Ω，滑线变阻器R′(0——10Ω)，开关S，导线若干。
①画出实验电路原理图。图中各元件需用题目中给出的符号或字母标出。
②用笔画线代替导线完成实物连接图。
③实验中，当电流表读数为I1时，电压表读数为U1；当电流表读数为I2时，电压表读数为U2。则可以求出E= ，r= 。（用I1，I2，U1，U2及R表示）
83、（08镇江市高三教学调研测试）（12分）（1）利用电压表和电流表测一节干电池的电动势E和内电阻r，电路如图所示，图中R1为粗调滑动变阻器，R2为微调滑动变阻器，实验得到的四组数据，如表中所示．
① 表中数据经处理后，可以确定电动势E = ▲ V，内电阻r = ▲ Ω．
② 现有滑动变阻器：A（10Ω 1A），B（50Ω 0.5A），C（500Ω 0.5A）．那么在本次实验中，滑动变阻器R1应选用 ▲ ，R2应选用 ▲ ，（选填“A”、“B”或“C”）．
I/mA
U/V
50.0
1.35
75.0
1.35
100.0
1.20
150.0
1.05
84、（08镇江市高三适应性考试）（10分）用如图所示的电路（R1、R2为标准定值电阻，阻值已知）测量电源的电动势E和内电阻r时，则：
（1）需要读取的数据是 、 ．
（2）电动势表达式E= ，
内电阻表达式 r = ．
（3）如果考虑电流表的内阻，电动势的测量值 真实值（填“大于”、“小于”或“等于”），电源内电阻的测量值 真实值（填“大于”、“小于”或“等于”）．
85、（08镇江市高三教学情况调查） ( 10 分）用如图所示的电路（ R1、 R2为标准定值电阻，阻值已知）测量电源的电动势 E 和内电阻 r ，则：
( l ）需要读取的数据是 ▲
( 2 ）电动势表达式E= ▲ 内电阻表达式 r= ▲
( 3 ）如果考虑电流表的内阻，电动势的测量值 ▲ 真实值（填“大于’，、“小于”或“等于” ) ，电源内电阻的测量值▲ 真实值（填“大于”、“小于”或“等于” ) .
四、以下是浙江、山东、北京等地区模拟试卷中的15道电学实验题
86、（08温州市十校联考）实验室有一只小灯泡，标有“3V，0.6W”字样。现要用下图中给出的器材（滑动变阻器最大阻值为10Ω；电源电动势为6V，内阻为1Ω；设电流表为理想电流表，电压表的内阻约为10000Ω)，要求测量小灯泡正常发光时的电阻R1和不发光时的电阻R2。
①将实验电路图画在方框中（要求尽量减小误差）。（4分）
②用笔画线当导线，将右图的实物连成所需电路(有三根导线已经接好)。（4分）
③根据你所学的知识判断，测量结果：R1_____R2(大于、等于或小于)。（2分）
87、（08唐山市重点中学高考物理模拟试卷）用以下器材测量一待测电流表A1的内阻：
(1)待测电流表A1（量程为250mA，内阻r1约为5Ω）
(2)标准电流表A2（量程为300mA，内阻r2约为5Ω）
(3)电阻箱R1（最大阻值为999.9Ω,阻值最小改变量为0.1Ω）
(4)滑动变阻阻器R2（最大阻值为10Ω）
(5)电源E（电动势约为10V，内阻r约为1Ω）
(6)单刀单掷开关S，导线若干。
①要求方便简捷，并能测多组数据，试在方框中画出实验电路图，并在图上标上每个器材的代号。
②实验中，需要直接测量的物理量是 ，用测得量表示待测电流表A1内阻的计算公式是r1=
88、（08山东省临沂市高三期中考试）（8分）一低年级同学根据自己的所学所想，总结了一篇科学生活报告，以下是报告中的部分内容，该内容中有部分认识是不科学或不正确的，请你依据所掌握的知识，将不合适的内容标号填入题后空格，并说明理由或加以修正.
“在我们身边有好多产生静电或放电的现象：①冬天，空气干燥时，人们穿在身上的化纤服装经过摩擦可产生静电，当脱衣时会看到火花放电；②汽车在长途行驶时，车身与空气摩擦也会产生静电，为了安全，车上一般都有一个“尾巴”——导电的金属吊链，将电荷随时导入地下；③冬天，放学回家，用手推金属门时，也会产生放电，这是人体与金属门之间的温差所致；④云彩中的微尘常常带有大量的静电，当不同电性的云块遇到一起，或带电云块与地面之间遇上潮湿的空气时，都容易发生放电，引起闪电和雷声；⑤避雷针可以将云彩中的电荷及时导入地下，从而避免发生雷击灾害现象；⑥因此，下雨天为防止遭到雷击，人可以躲避到有避雷针的大树下、铁塔下或建筑物附近；⑦也可以自制一根长的金属杆，在下雨天时竖直握在手中作避雷针使用.
一些工厂的车间内往往存在大量的带电浮尘，为防止静电过多发生放电，引起火灾；⑧可以采用在车间两端的墙壁上，加上两个大电极，形成电场，通过吸附带电浮尘来消除静电；⑨也可以经常喷洒水雾，增加空气湿度，防止产生静电；⑩或者增加厂房的干燥程度，使空气处处绝缘，带电的粉尘就不能放电了.……”
以上所述，不科学或不正确的有：
A．标号 ，理由或修正为
B．标号 ，理由或修正为
C．标号 ，理由或修正为
D．标号 ，理由或修正为
（例：标号⑦不正确理由或修正金属杆放电时，强大的电流会把人击伤.）
89、（08贵州省遵义市高三联考）(8分)现要测量某一电压表的内阻．给定的器材有：待测电压表（量程2V，内阻约为4kΩ）；电流表（量程1.2mA，内阻约500Ω）；直流电源E（电动势约2.4V，内阻不计）；固定电阻3个：R1=4000Ω，R2=10000Ω，R3=15000Ω；电键S及导线若干，要求测量时两电表指针偏转均超过其量程的一半．
①试从3个固定电阻中选用1个，与其它器材一起组成测量电路，并在虚线框内画出测量电路的原理图．（要求电路中各器材用题中给定的符号标出．）
②电路接通后，若电压表读数为U，电流表读数为I，则电压表内阻RV＝ ．
90、想用伏安法测一段阻值约为5的金属丝的电阻，所给
器材如下：
A．直流电源 B．电流表（0—3A，内阻r=0.01）
C．电流表（0—0.6A，内阻r=0.05） D．电压表（0—3A，内阻r=5k）
E．电压表（0—15A，内阻r=25k） F．滑动变阻器（0—20）
G．滑动变阻器（0—1000） H．导线、开关
为了使测量结果尽量准确，该实
验中应选用的实验器材为
（只填器材的符号即可）在右边方框中
画出实验电路图，要求待测电阻Rx中
的电流变化范围足够大。
91、（08山东省胜利一中高三期中考试）把量程为3mA的电流表改装成欧姆表的结构示意图,其中电池
电动势ε=1.5伏.经改装后,若将原电流表3mA刻度处的刻度值
定为零位置, 将 0mA刻度处的刻度值定为”∞”位置,则2mA刻
度处应标 欧,1mA刻度处应标 欧.
92、（08山东省胜利一中高三期中考试）有一电流表量程为2.5mA，内阻未知，右图为测定电流表内电
阻的实验电路图，
⑴某同学进行如下操作：
A．合上K1;
B．合上K2;
C．观察R1的阻值是否最大,如果不是,将R1的阻值调至最大;
D．调节R1的阻值,使电流表指针偏转到满刻度;
E．调节R2的阻值,使电流表指针偏转到满刻度的一半;
F．记下R2的阻值.把以上步骤的字母代号按实验的合理顺序填写在下面横线上空白处:① ;② ;③ ;④ ;⑤ ;⑥ .
⑵如果在步骤F中所得R2的阻值为600欧姆,则图中电流表的内电阻Rg的测量值为 欧姆.
⑶如果要将第(2)小题中的电流表A改装成量程为0～5V的伏特表,则改装的方法是跟电流表 联一个阻值为 欧姆的电阻.
⑷)右图所示器件中,是测定电流表内电阻的实验中所需的,请按照实验电路图，将器件连接成实验电路.
93、（08山东省师大附中高三第三次统考）一多用电表的电阻挡有三个倍率，分别是×1、×10、×100。用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到_______挡。如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是__________，若补上该步骤后测量，表盘的示数如图，则该电阻的阻值是_______________Ω。
若将该表选择旋钮置于1mA挡测电流，表盘仍如图所示，则被测电阻为________mA。
94、（08山东省师大附中高三第三次统考）（8分）在测定一节干电池的电动势和内阻的实验中，备有下列器材（ ）
A．干电池（电动势约为1.5V，内阻小于1.5Ω）
B．电流表G（满偏电流2mA，内阻10Ω）
C．电流表A（0~0.6A，内阻约为0.1Ω）
D．滑动变阻器R1（0~20Ω，10A）
E．滑动变阻器R2（0~100Ω，1A）
F．定值电阻R3=990Ω
G．开关、导线若干
（1）为方便且能较准确地进行测量，应选用滑动变阻器________（填写序号）；
（2）请在下面所给方框内画出利用本题提供的器材所设计的测量电池电动势和内阻的实验电路原理图；
（3）某同学根据他设计的实验测出了六组（电流表G的示数）和（电流表A的示数）。请在所给坐标纸上作出和的关系图线；
序号
1
2
3
4
5
6
1.40
1.36
1.35
1.28
1.20
1.07
0.10
0.15
0.23
0.25
0.35
0.50
（4）根据图线可得，被测电池的电动势为_____________V，内阻为___________Ω。
95、（08北京朝阳区高三理综）（18分）在“测定金属丝的电阻率”的实验中，需要用刻度尺测出金属丝的长度l，用螺旋测微器测出金属丝的直径d，用电流表和电压表测出金属丝的电阻R。
（1）实验中测量金属丝的长度和直径时，刻度尺和螺旋测微器的示数分别如图所示，则金属丝长度的测量值l= cm，金属丝直径的测量值为d= mm。

（2）实验中给定电压表（内电阻为50kΩ）、电流表（内电阻为40Ω）、滑动变阻器（最大阻值为10Ω）、待测金属丝（电阻约为100Ω）、电源、开关及导线若干。
两位同学想用伏安法多次测量做出I-U图线求出待测金属丝的阻值，他们设计了甲、乙两个电路，你认为采用 图更合理（填“甲”或“乙”），电压表的右端应接在 点（填“a”或“b”）。
（3）请你用笔画线代替导线，在图中按照第（2）问你所选择的电路图连接实验电路。
（4）用正确的方法测出了多组电流和电压值，并标在I-U坐标系中，如图中“×”所示。请你根据测量值画出图线，并求出金属丝的阻值Rx= Ω。则这种金属的电阻率约为
Ω?m（该结果保留一位有效数字）。
96、（08通州市高三第四次调研测试）（11分）某同学用如图所示电路测量一段金属丝的电阻Rx（阻值约为5Ω），选用以下器材：
电流表A1，量程10mA，内阻约200Ω；
电流表A2，量程0.6A，内阻约5Ω；
电阻箱R，阻值999.99Ω；
滑动变阻器R1，最大阻值10Ω；
电源E，电动势6V，内阻不计； 开关、导线若干；
该同学进行如下操作：
（1）将S1接2，S2接4，断开S3，调节滑动变阻器R1和电阻箱R，测得电流表A1、A2的示数分别为5mA和0.4A，电阻箱阻值为2.5Ω，则电流表A1的阻值为 Ω；
（2）该同学将电阻箱调至102.5Ω，开关S1接1，S2接3，闭合S3，只移动滑动变阻器R1，测得电流表A1、A2的示数如下表：
A1/mA
0
1
2
3
4
5
6
7
8
9
10
A2/A
0
0.06
0.12
0.18
0.24
0.30
0.36
0.41
0.45
0.50
0.54
（a）请在坐标纸上描点作出两电流表示数I1与I2的关系图线，根据图线求出电阻丝常温时的阻值约为Rx= Ω；
（b）分析该图线可知，该金属丝电阻的特性是 ．
97、（08兴化市一中高三模拟试题） 图甲为某同学测绘额定电压为2.5V的小灯泡的I—U图线的实验电路图．
（1） 根据电路图，用笔画线代替导线，将图13（乙）中的实验电路连接成完整试验电路。
（2）开关S闭合之前，图13（乙）中滑动变阻器的滑片应该置于 （选填“A端”、“B端”或“AB正中间”）。
（3）已知小灯泡灯丝在27℃时电阻值约为1.5Ω，并且其电阻值与灯丝的热力学温度成正比（热力学温度T与摄

展开更多......

收起↑
