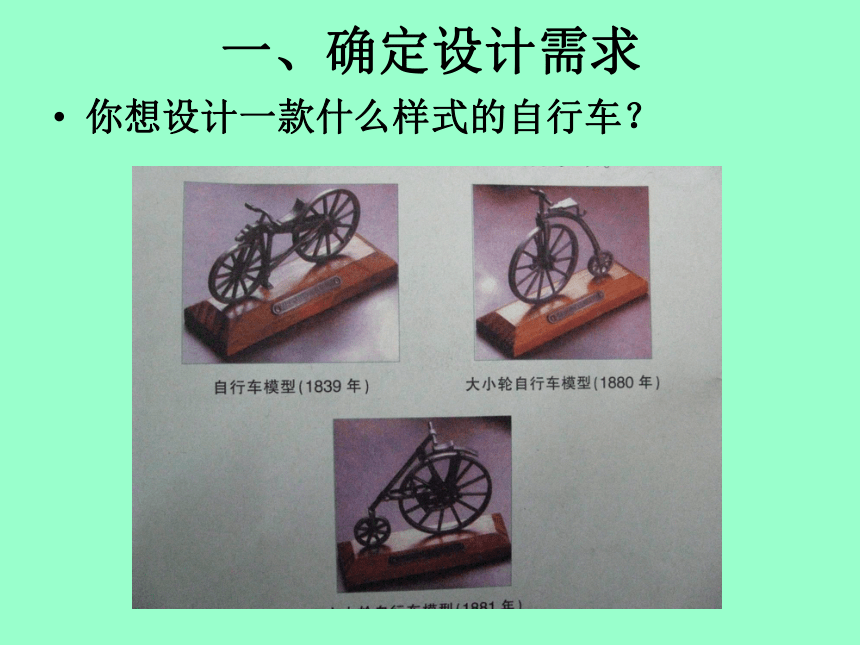

课件28张PPT。自行车模型的设计与制造一、确定设计需求你想设计一款什么样式的自行车？二、收集分析资料收集自行车的款式、结构的资料。三、构思方案1、自行车主要部件名称2、构思方案的分析与思考想一想，自行车必备的基本功能有哪些？

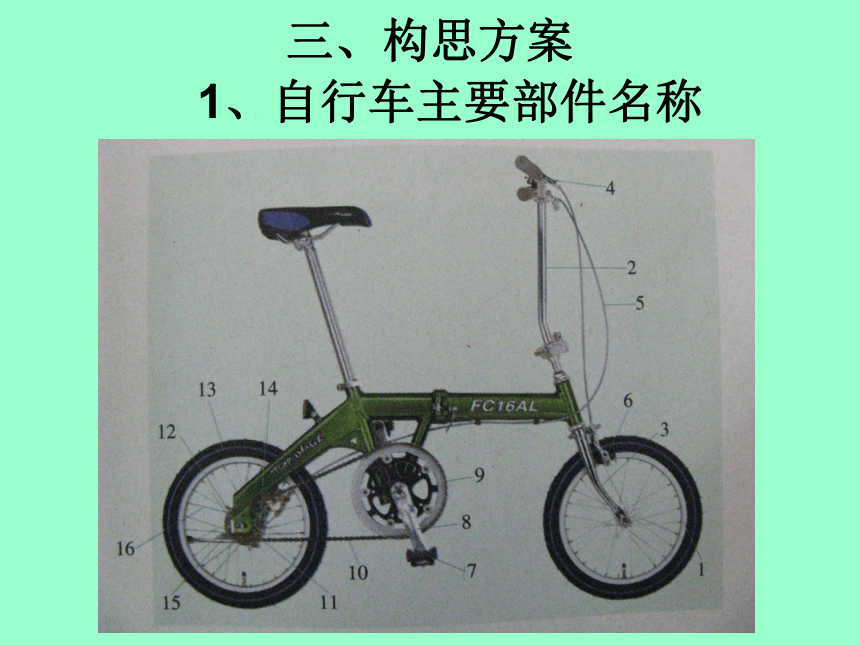

（1）传动部分
（2）掣动部分
（3）导向部分
请思考，怎样将传动、掣动、导向部分简化 ？哪些小部件可以省略？
有哪些部件可以用一根铁丝完成？
（1）要求产生较好的视觉效果，
（2）连接既要合理美观，又要加工简单。

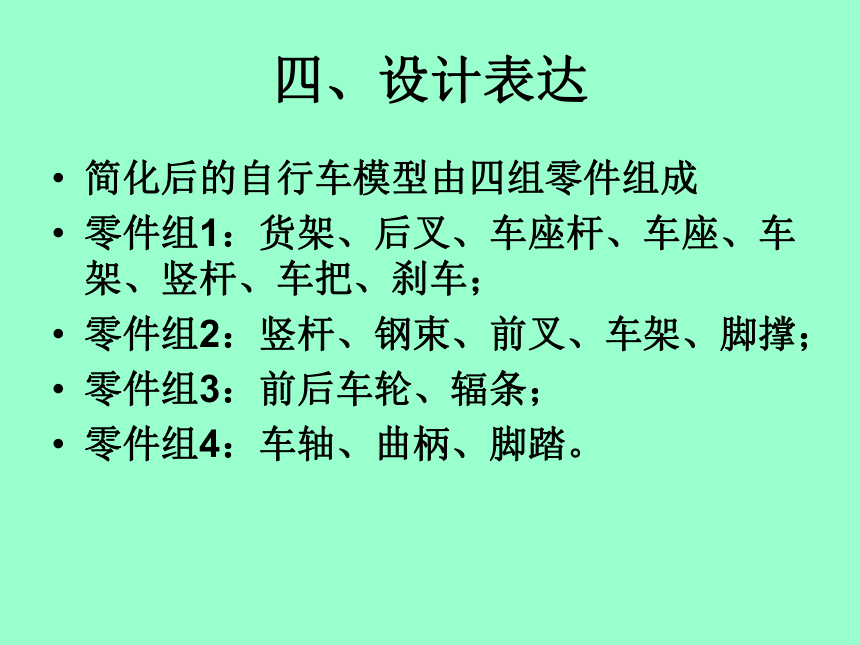

四、设计表达简化后的自行车模型由四组零件组成
零件组1：货架、后叉、车座杆、车座、车架、竖杆、车把、刹车；
零件组2：竖杆、钢束、前叉、车架、脚撑；
零件组3：前后车轮、辐条；
零件组4：车轴、曲柄、脚踏。设计小常识-----三视图主视图——由物体正前方向后做正投影得到的视图，也叫正视图、正面图。
俯视图——由物体上方向向下做正投影得到的视图，也叫顶视图。
左视图——由物体左方向右做正投影得到的视图。

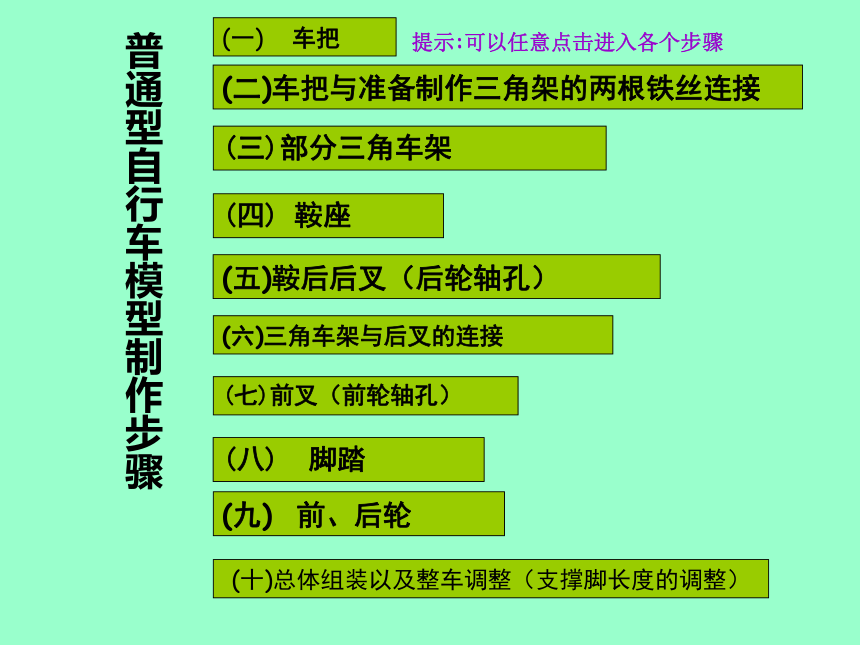

当一个视图不能确切地反映物体特征时，可以通过二视图或三视图表达物体的特征。 (一) 车把(二)车把与准备制作三角架的两根铁丝连接(三)部分三角车架(四) 鞍座(五)鞍后后叉（后轮轴孔） (六)三角车架与后叉的连接(七)前叉（前轮轴孔） (八) 脚踏(九) 前、后轮(十)总体组装以及整车调整（支撑脚长度的调整）普通型自行车模型制作步骤提示:可以任意点击进入各个步骤1、尝试与体验绘制1∶1自行车模型图
要求：各个组件分别画出主视图和俯视图，如教材第49页所示。1:1的比例分别绘制左视图和俯视图零件组一的用料长度约64厘米1:1的比例分别绘制左视图和俯视图零件组二的用料长度约54厘米1:1的比例分别绘制主视图零件组三的用料长度约22厘米1:1的比例分别绘制俯视图（仅纵向）
横向为零件组二，本图为它们的连接。零件组四的用料长度6厘米一、自行车模型设计表达二、自行车模型制作 ★材料
16#铁丝：64、54、6厘米各1根
22厘米2根
22#铁丝：40厘米1根
单股电线套管：40厘米㈠艮
双股电线套管：10厘米1根
自行车模型的工艺流程：
零件组4→零件组1→零件组
2→零件组3 ★自行车模型零件组1的制作
取1根64厘米长铁丝，对折开始
加工。
加工流程：货架→后叉→车座杆
(双线套管)→车座(单线套管、双线套
管)→车架→竖杆(双线套管)→车
把→刹车★自行车模型零件组4的制作
取1根6厘米长铁丝、1根1.5厘米
长套管，将套管穿在铁丝的中间，完成车轴待用。 ★自行车模型零件组2的制作
取1根54厘米长铁丝(留3.5厘米脚
撑)，对折开始加工。
加工流程：竖杆→与零件1竖杆固定(细
铁丝缠绕)→钢束(双线套管)→前叉→车架
(双线套管)→与车轴连接→与零件1后叉固
定→脚撑→曲柄→脚踏 质量要求：用细铁丝(22#)缠绕时必
须平整、紧密，使零件组1和零件组2不
能上下移动。 质量要求：车轴不能左右移动，两根
铁丝由中间向两边对称地进行缠绕，松紧必须一致，排列必须整齐。 外侧固定完后，剪去多余的铁丝并夹紧环扣。
再将内侧留出的3．5厘米长铁丝加工成脚撑。取22厘米长铁丝2根、
13厘米长套管2根。 ★自行车模型零件组3的制作
取22厘米长铁丝2根、1.3厘米长套
管2根。
加工流程：铁丝外穿上套管→车轮成
形(前轮、后轮)→后轮与零件l后叉连接—)前轮与零件2前叉连接→调试车轮转
动的灵活度→)整形→装饰 当车轮与前、后叉连接后，调试车轮与前、后叉之间的距离(两边对称)，再调试车轮的灵活性(车轴是否成一直线)，最后在车轴外侧装上单套管固定(使车轮不左右晃动)。 三、交流与评价★展示作品，交流各自设计的自行车模型。
★交流在制作中碰到的问题，说说自己是用什么方法解决这些问题的。
★对作品进行自评与互评，并根据评价结果涂抹相应数量的五角星。
作品存在的问题：＿＿＿＿＿＿＿＿＿＿＿＿；
改进的方法是：＿＿＿＿＿＿＿＿＿＿＿＿＿。 拓展练习尝试设计制作一辆双人自行车模型
