八音盒制作——绘制草图
1
2
知道构思创意的几种方法。
3
学会用草图表达八音盒盒体的设计构思。
了解八音盒盒体设计的基本要求。
学习目标
问题：为什么八音盒要做成一个盒子呢？
盒体形成空腔对声音有放大作用。一定形状的空腔会有一系列共振频率，可以给声音加上各种不同的泛音，形成不同的音色。另外盒子有收纳机芯、美化装饰的作用。

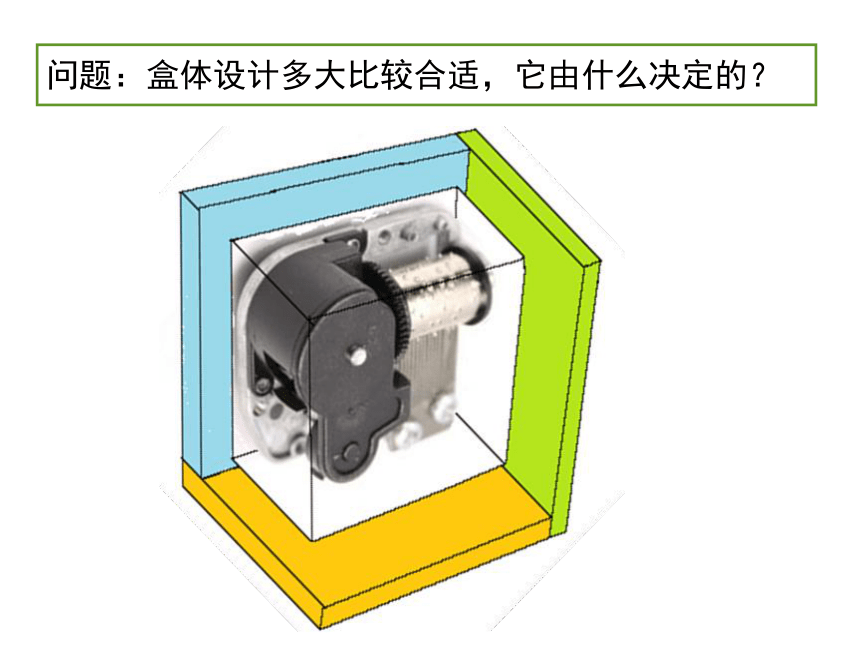

问题：盒体设计多大比较合适，它由什么决定的？
盒体造型设计

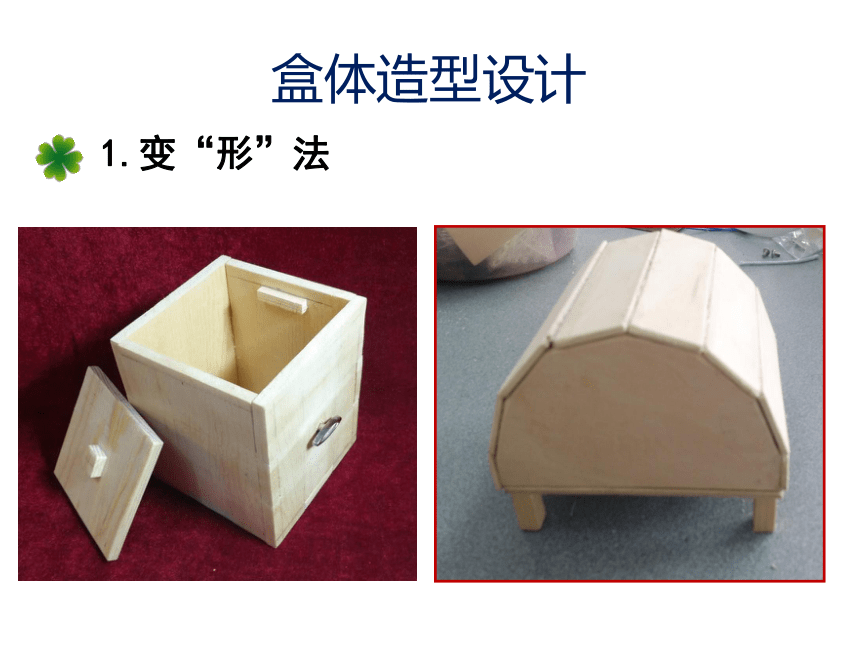

1.变“形”法
盒体造型设计
2.移花接木法
盒体造型设计

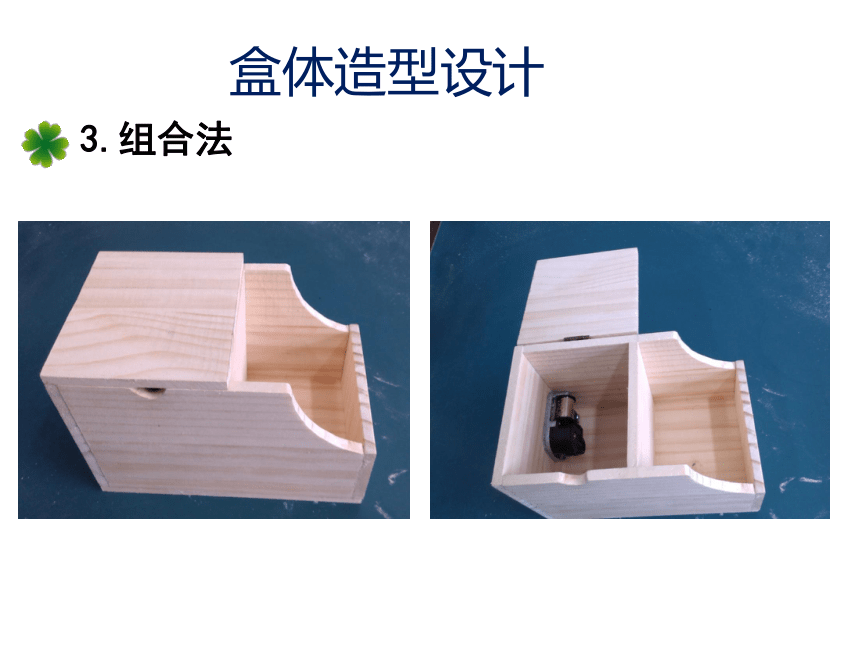

3.组合法
盒体造型设计
4.拓展功能法
盒体造型设计
5.外观装饰法
这种设计用松木板容不容易实现？
设计要求
实用性（能装入机芯）
结构合理（机芯安装位置）
外形美观（造型、装饰、有新意）
材料及制作条件
长方体盒体草图的绘制
●
●
●
1.建立坐标系， X、Y、Z三个坐标轴之间的夹角为120度，Z轴竖直向上。
2.画长方体图形时，确定其长、宽、高分别在三坐标轴上的位置，水平面上的线根据与X、Y轴的关系画，物体高度方向上的线段与Z轴平行画，线段长度依物体的大小比例来确定。
长方体盒体草图的绘制
●
●
●
●
3.对于其它图形可以借助长方体来画，先确定所要画的线所在平面，与所在平面上的坐标轴什么关系，也就是说找准要绘制的图形在X、Y、Z轴方向上的关键点，用线连接起来即可。
4.曲线的画法：确定关键点，用曲线连接。
5.擦去不可见线。
布置任务
根据设计要求和设计构思在图纸上绘制八音盒盒体草图。
绘图要求：
1. 线条清晰明确。
2. 在图中标注机芯安装位置和主要尺寸。
3. 图形中不易表达之处可用文字说明。
4. 装饰件可单独画出。
材料说明：
八音盒主体结构用松木板，可选用三合板作为辅助材料。
评价标准
实用性（能装入机芯）
结构合理（机芯安装位置）
外形美（造型、装饰、有新意）
材料及制作条件（考虑使用的材料及工具）
线条清晰明确
备料图
思考题:你设计的八音盒各部件是如何连接的？如何确定各部件尺寸？
