课件25张PPT。简易相架的设计欣赏卡通造型收集分析资料制作相架可用何种材料如木料、塑料、金属等，本单元做的相架所用的材料为木料。 常见木料(p10)特征
用途
木料的接合方式。设计项目：设计一个简易相片架设计要求：能方便地取放相片。
具有一定的稳定性和强度。相框不易变形，支架不易松动；相框与支架连接牢固。
具有一定的装饰性。
相框取放相片的规格为五英寸的相片。
(即129㎜×89㎜)
设计分析相片架的结构设计可分为两部分，即相框和支架。
相框的结构设计。
在取放相片时，相框的构件需要承受一定的外力，所以在相框结构设计中，需要考虑：
（1）相框的几何形状的选择，使相框不变形的措施。
（2）相框构件之间的连接。
（3）相框构件的截面形状。
2、支架的结构设计。
支架的作用在于能支撑起相框并不易翻倒，故在支架结构设计中，需要考虑：
（1）支架的支撑形式的选择，使支架不易翻倒的措施。
（2）支架构件的截面形状以及连接。
3、相框与支架之间的连接
根据不同设计方案，相框与支架间可以是铰连接或固定连接。在批量制造中，还可采用不需要连接的塑料整体成型的结构。
设计方案：方案A（见课本）
方案B（见课本）
方案C（见课本）
方案D相框的后衬板采用三合板材料，在相框背面的木条上分别用一小钉固定长方形小塑料片的一端，另一端可以活动，用以固定相框的后衬板；也可以直接紧贴后衬板，用锤子在相框的两边上各轻轻打进一枚小铁钉。

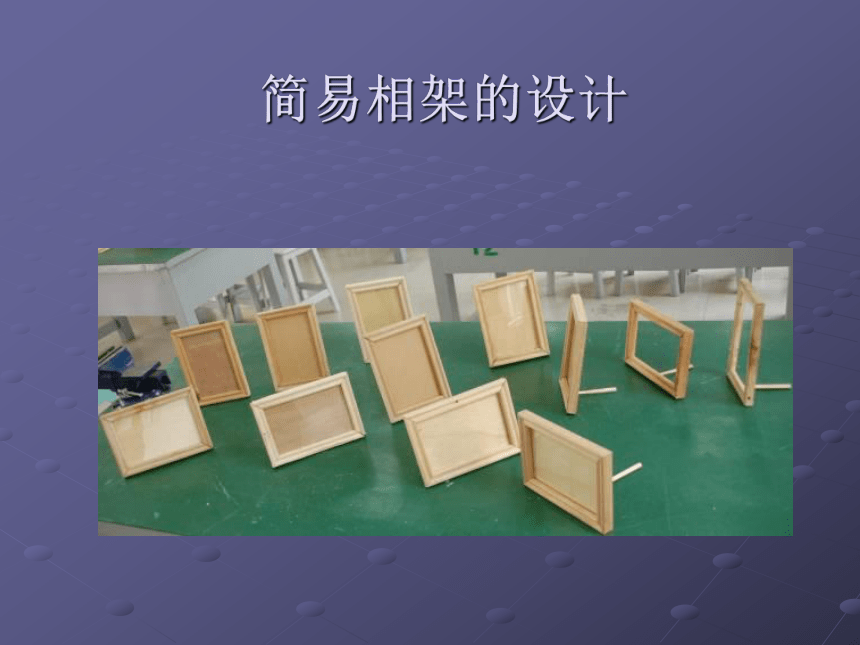

相片架的支架采用独脚支架支撑的形式，用钻头规格为4㎜的手电钻（或手摇钻）分别在相框背面的长边和短边上钻一小孔，在竹筷子的圆头端锯下约7㎝的长度，使其刚好插入孔中，起到支撑的作用，这样就可以做成横向或纵向放的相片架了。
问题相架有哪几部分组成?
相架的造型如何?
相框支撑架我初步的设想(Do page7)相架设计表达 平面图技能体验请同学们试一试，设计一个不仅能放一张照片，还兼有其他功能的相架，让学生画出设计图纸，并说说设计方案。
