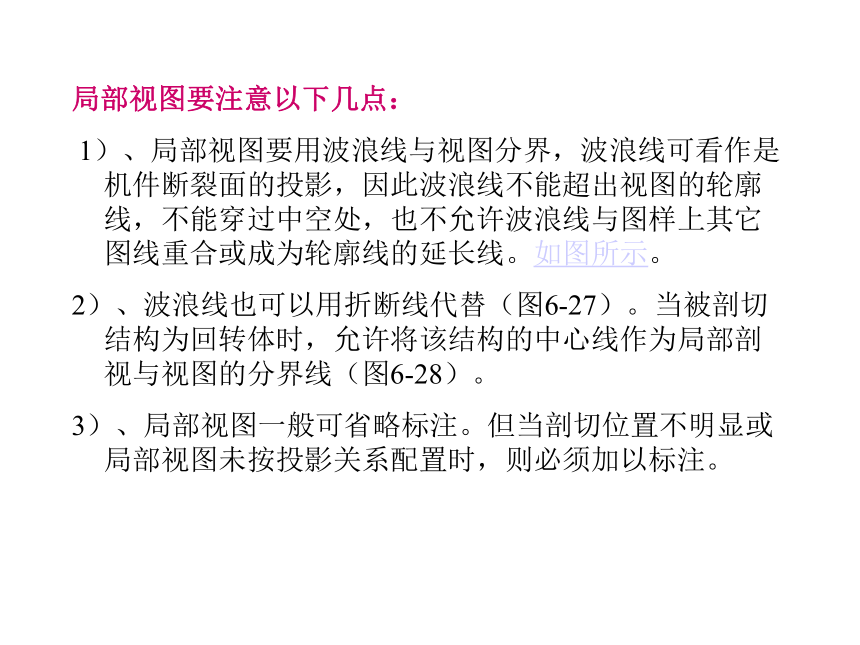

课件26张PPT。局部视图要注意以下几点：

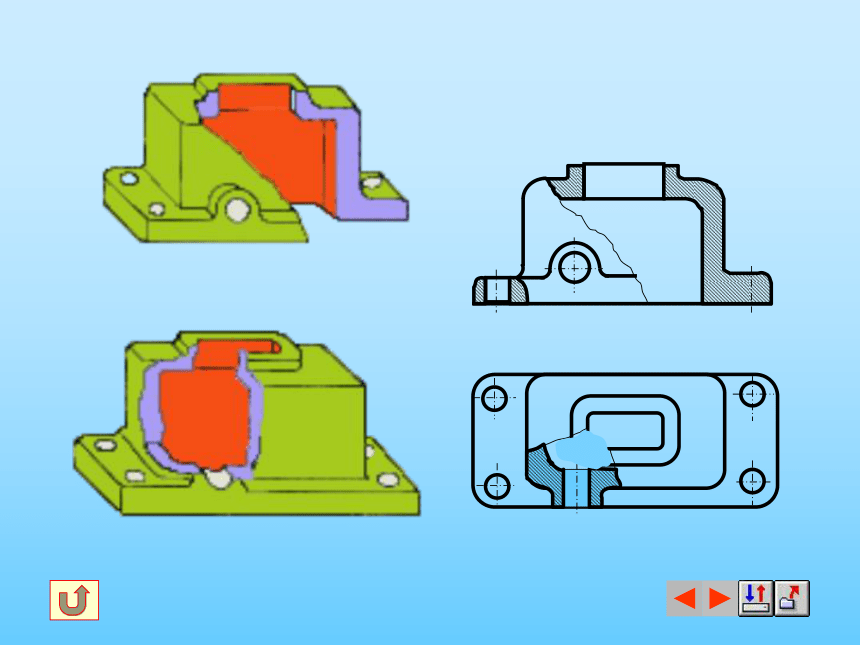

1）、局部视图要用波浪线与视图分界，波浪线可看作是机件断裂面的投影，因此波浪线不能超出视图的轮廓线，不能穿过中空处，也不允许波浪线与图样上其它图线重合或成为轮廓线的延长线。如图所示。
2）、波浪线也可以用折断线代替（图6-27）。当被剖切结构为回转体时，允许将该结构的中心线作为局部剖视与视图的分界线（图6-28）。

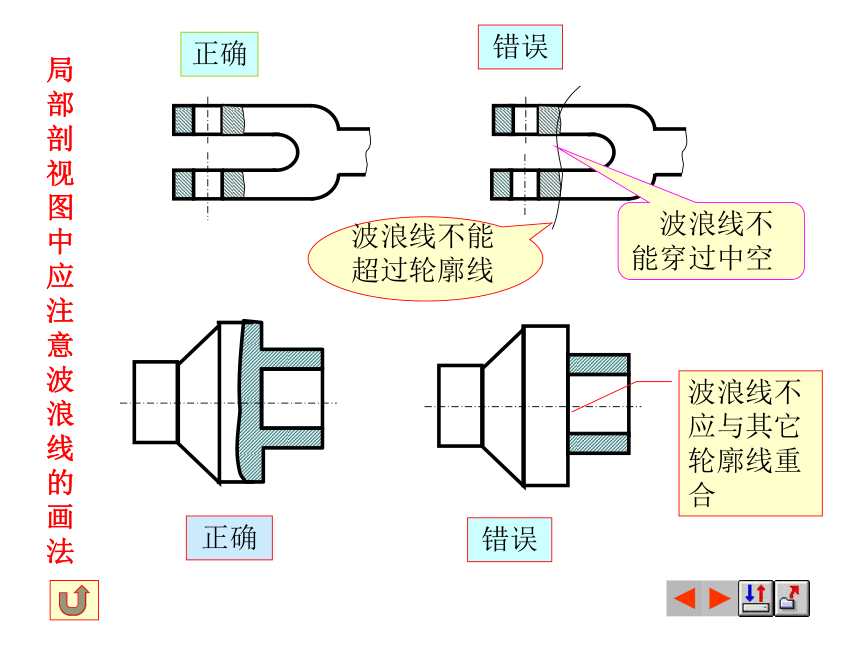

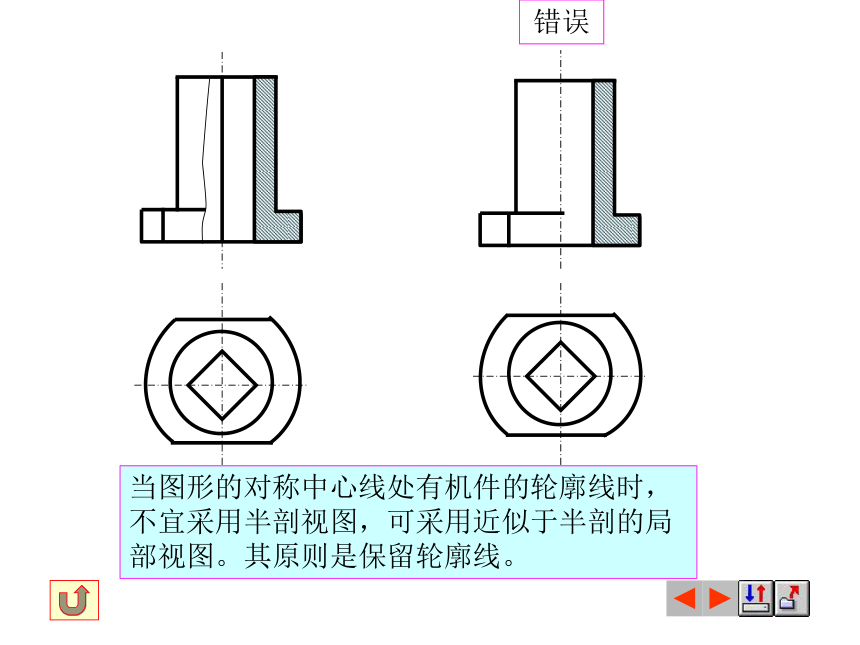

3）、局部视图一般可省略标注。但当剖切位置不明显或局部视图未按投影关系配置时，则必须加以标注。错误当图形的对称中心线处有机件的轮廓线时，不宜采用半剖视图，可采用近似于半剖的局部视图。其原则是保留轮廓线。正确错误 波浪线不能穿过中空
波浪线不能
超过轮廓线
正确错误波浪线不应与其它轮廓线重合局部剖视图中应注意波浪线的画法三、剖切面和剖切方法
1、 单一剖切面

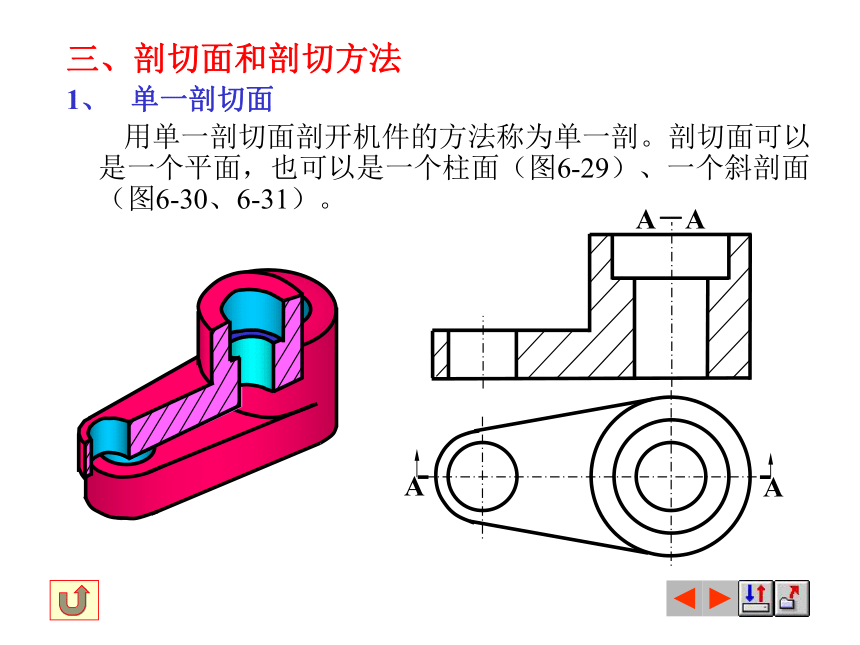

用单一剖切面剖开机件的方法称为单一剖。剖切面可以是一个平面，也可以是一个柱面（图6-29）、一个斜剖面（图6-30、6-31）。2、两相交的剖切平面

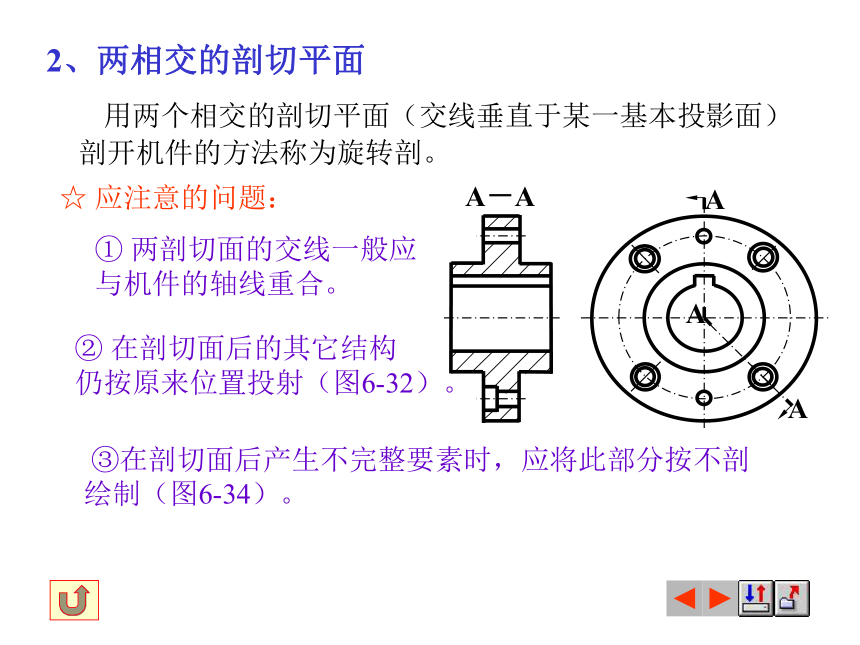

用两个相交的剖切平面（交线垂直于某一基本投影面）剖开机件的方法称为旋转剖。☆ 应注意的问题：① 两剖切面的交线一般应
与机件的轴线重合。② 在剖切面后的其它结构

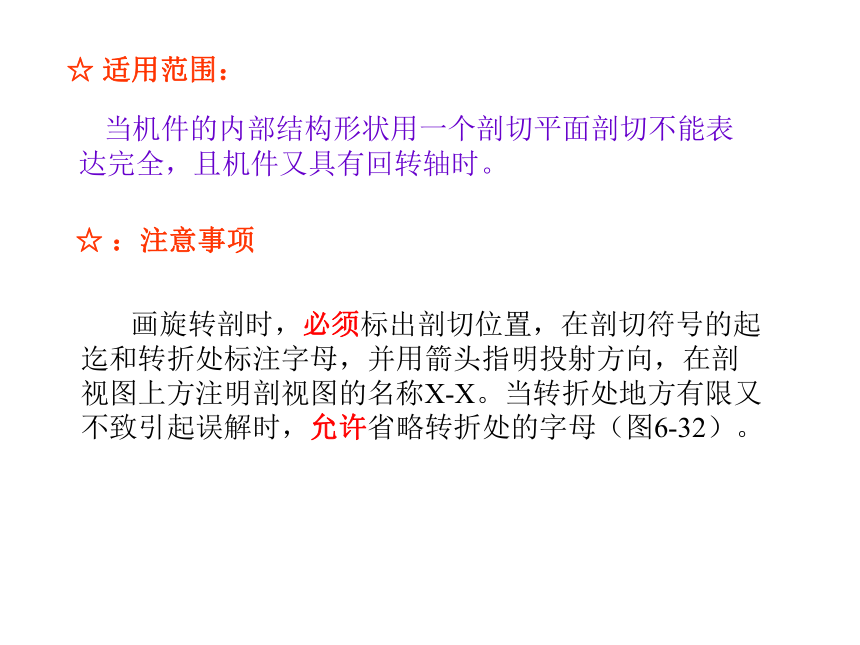

仍按原来位置投射（图6-32）。A－A ③在剖切面后产生不完整要素时，应将此部分按不剖
绘制（图6-34）。☆ 适用范围： 当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时。☆ ：注意事项 画旋转剖时，必须标出剖切位置，在剖切符号的起迄和转折处标注字母，并用箭头指明投射方向，在剖视图上方注明剖视图的名称X-X。当转折处地方有限又不致引起误解时，允许省略转折处的字母（图6-32）。⒊ 几个平行的剖切平面 ☆ 标注方法：☆ 注意问题：① 两剖切平面的转折处不应与图上的轮廓线重合， 在剖视图上不应在转折处画线。② 在剖视图内不能出现不完整的要素。只有当两个要有公共对称中心线或轴线时，可以此为界各画一半。☆ 适用范围： 当机件上的孔槽及空腔等内部结构不在同一平面内时，用一个剖切面不能将其内部形状表达出来。用几个平行的剖切面剖开机件的方法称为阶梯剖4 组合的的剖切平面 ☆ 标注方法：与旋转剖和阶梯剖的标注方法一样。☆ 注意问题： 当使用几个连续的旋转剖的组合时，其剖视图可采用展开的画法，此时图名应标注“X—X展开”（图6-38）。☆ 适用范围： 机件的内部结构复杂，用上述的剖切方法不能表达清楚的视图。 除旋转剖、阶梯剖以外，用组合的剖切平面剖开机件的方法称为复合剖（图6-37）§6--3 断 面 一、断面的概念 假想用剖切面将物体的某处切断，只画出该剖切面与物体接触部分（剖面区域）的图形。A-A断面图与剖视图的区别：断面图仅画出被切断部分的图形，而剖视图除了画出被切断部分的图形外，还要画出断面后所有可见部分的投影。☆ 当剖切平面通过回转面形成的圆孔或凹坑的轴线时，会导致完全分离 的两个断面，这些结构也应按剖视画。二、断面的种类1、移出断面1） 画法 画在视图之外，轮廓线用粗实线绘制。配置在剖切线的延长线上或其他适当的位置。如图示。2） 移出剖面的标注标注内容：剖切符号、剖面图的名称。 配置在剖切线的延长线上的不对称的移出断面 图，可省略名称（字母）。配置在剖切线的延长线上的对称的移出断面图，可不标注。 按投影关系配置的不对称移出断面，可省略箭头。 ⒉ 重合剖面图1） 画法 ：当视图中的轮廓线与剖面图的图线重合时，视图中的轮廓线仍应连续画出。2） 标注方法 配置在剖切线上的不对称的重合断面图，应标注剖 面符号和箭头。可不注名称（字母）。对称的重合断面图，可不标注。画在视图之内，断面轮廓线用细实线绘制的图形。§6—4 其它表示方法一、简化画法 对于机件的肋板，如按纵向剖切，肋板不画剖面符号，而用粗实线将它与其邻接部分分开。规则：正
确错
误1、肋板的画法2、均匀分布的肋板及孔的画法肋不对称画成对称孔未剖到画成剖到 若干直径相同且成规律分布的孔，可以仅画出一个或几个，其余只需用细点画线表示其中心位置。3、断开的画法 轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开画出。标注尺寸时，仍标注实长。拉杆轴套断开画法阶梯轴断开画法
4、对称图形的画法 在不致引起误解时，可只画一半或四分之一。并在对称中心线的两端画出两条与其垂直的平行细实线。如图示。5、机件上小平面的画法 当回转体机件上的平面在图形中不能充分表达时，可用相交的两条细实线表示。如图示。二、其它规定画法1）在需要表达位于剖切平面前的结构时，这些结构按假想投影轮廓线绘制（图6-65）。 2）在剖视图的剖面中可再作一次局部剖，采用这种表达方法时，两个剖面的剖面线应同方向、同间隔，但要相互错开（图6-66）。10、相同要素的简化画法
当机件具有若干相同的结构（齿、槽、孔等），并按一定规律分布时，只需画出几个完整的结构，其余用细实线连接，在零件图中必须注明该结构的总数。（图6-52）。 在确定一个机件的表达方案时，要针对其结构特点恰当地选用表达方法，把机件表达出来。如图所示的阀体。主视图采用全剖视，表达阀体内腔结构形状。俯视图采用半剖视，表达了顶部圆盘外形和小孔结构；同时也表达了中间圆柱体与底板的形状。左视图采用半剖视，表达了左侧凸缘的形状与阀体的内腔形状。§6—5 综合举例A-AB向 由于第一种表达方式的左视图与主视图所表达的内容有不少重复之处，此种表达方式省略了左视图，而用“B向”局部视图表达左侧凸缘的形状。 主视图采用局部剖视图，表达了阀体内腔和底板上的小孔。 小 结 掌握各种视图、剖视图、剖面图的画法及标注方法（国标规定）。 了解常用的简化画法，需要时可查阅有关标准（GB/T 16675.1——1996）。机件常用表达方法表达机件的外形表达局部结构的外形表达具有回转轴线的
倾斜结构的外形符合基本投影关系时不标注，否则标注箭头、字母视图名称。同上不标注表达断面形状
或断面上局部
结构的内形。主要用于表达
断面形状。一般应按全剖视图标注。
对称剖面在剖切位置延长线或视图中断处时不标注，其它位置可省略标注。
不对称剖面在剖切位置延长线上时可省略字母，按投影关系配置时可省略箭头。对称剖面不标注，不对
称剖面可省略字母。
