木榫十字结构 课件

2018-06-03 16:40 其他版本 2.91M [劳技课件]

资源简介

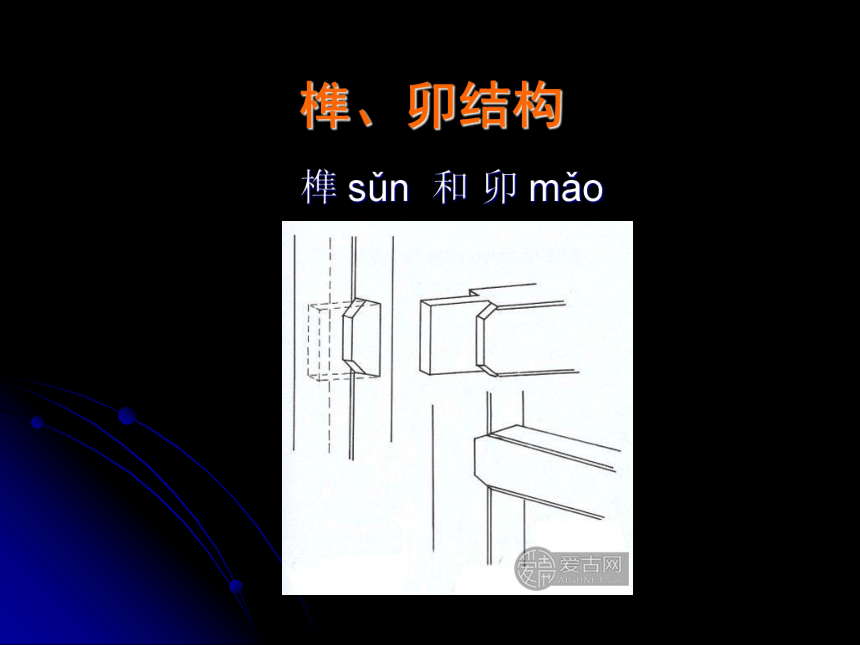

课件23张PPT。劳动技术学科榫、卯结构 榫 sǔn 和 卯 mǎo

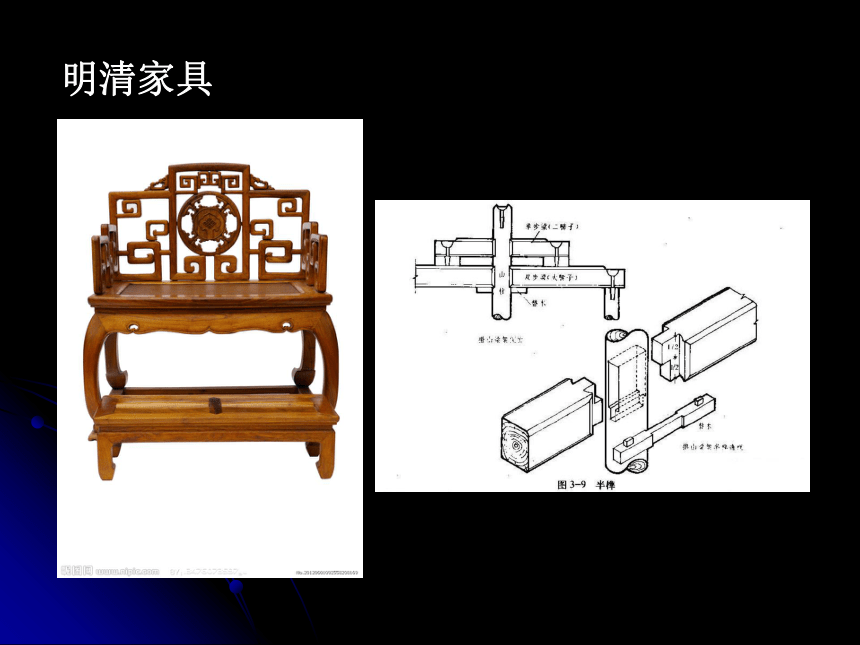

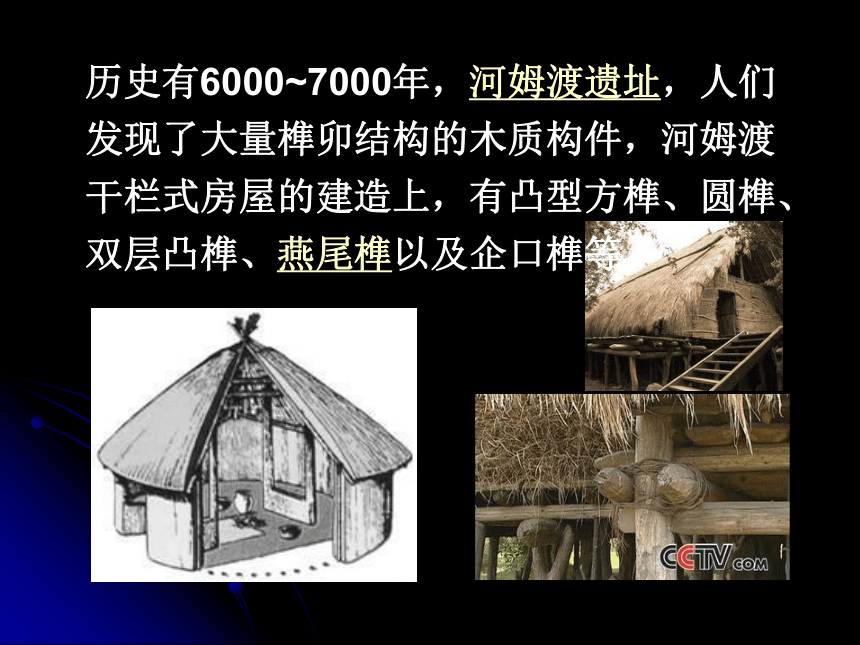

榫卯 是中国古代建筑、家具及其它木制器械的主要结构方式 历史有6000~7000年，河姆渡遗址，人们发现了大量榫卯结构的木质构件，河姆渡干栏式房屋的建造上，有凸型方榫、圆榫、双层凸榫、燕尾榫以及企口榫等。 明清家具榫卯连接与钉、胶、铰链连接
讨论 ：榫卯结构有什么优势？P12
（提示：榫卯结构是榫和卯的结合、年代等方面）

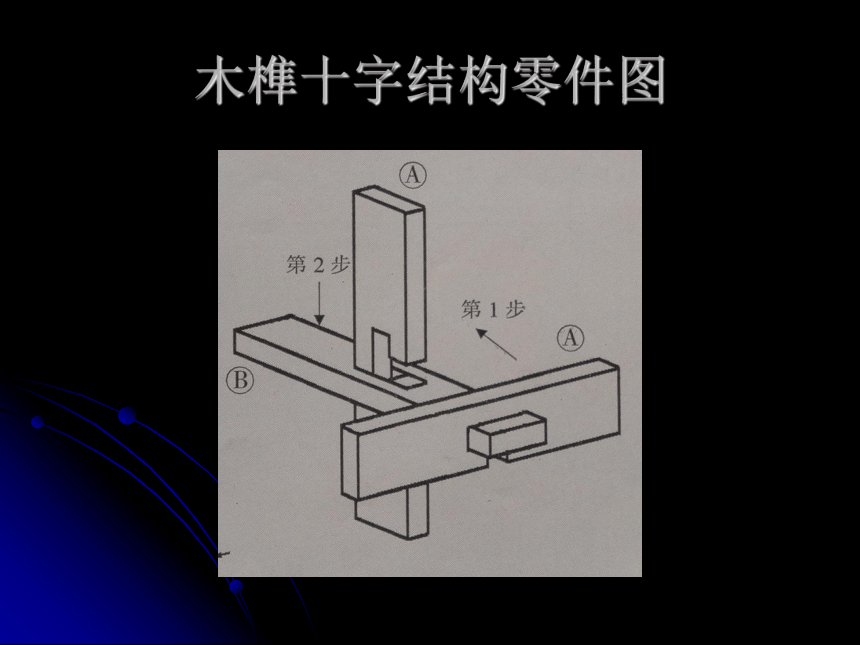

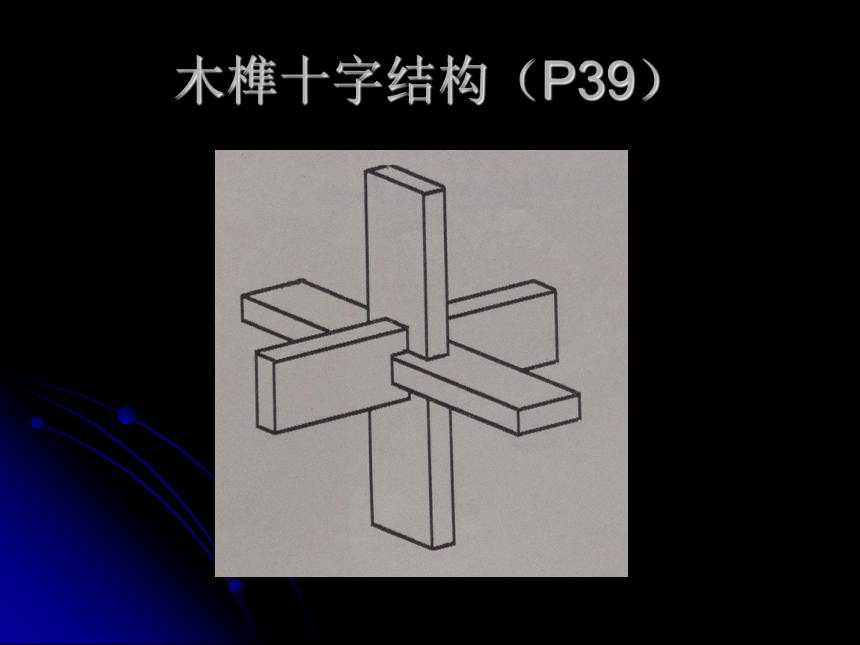

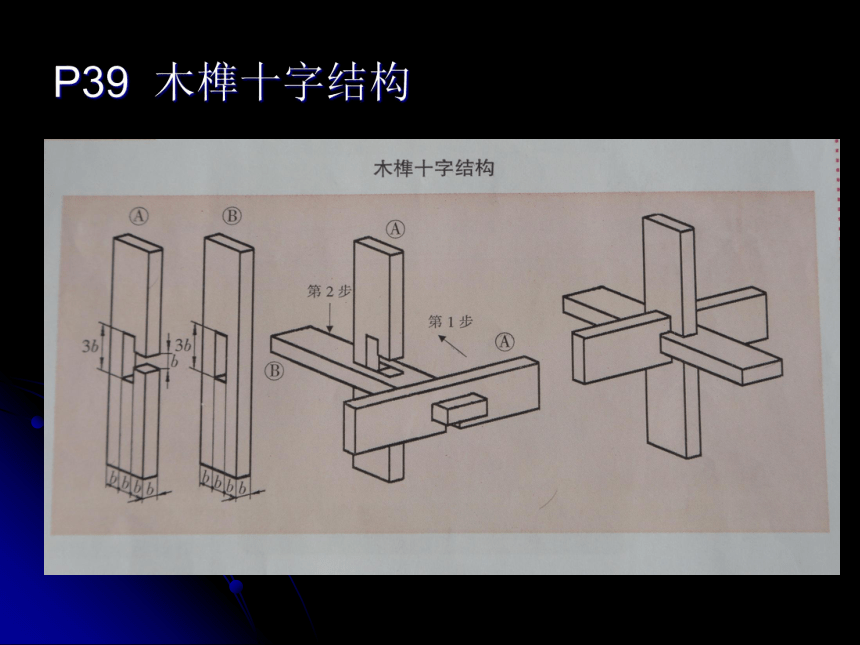

结实、耐用、美观、便于维修、品质高等木榫十字结构（P39）P39 木榫十字结构木榫十字结构零件图木榫十字结构零件图观察，A、B分别需要几块A:2块
B:1块A和B有什么异同处？ b和3b的数值是多少？
与这块材料的什么有关？
（b =8mm）
b*3b大小的孔在什么位置？
长度和宽度的正中间。画线画线 方法一画线 方法二画线 方法三8*24(mm)榫孔1）钻孔数量：
1、2、3、4、5、？2）钻孔位置：
轮廓线外、线上、线内？线内位置：任意点、中心点、四条边的中点？对角点8*24(mm)榫孔 线外8*24(mm)榫孔 线上8*24(mm)榫孔 线内侧8*24(mm)榫孔谢谢！
