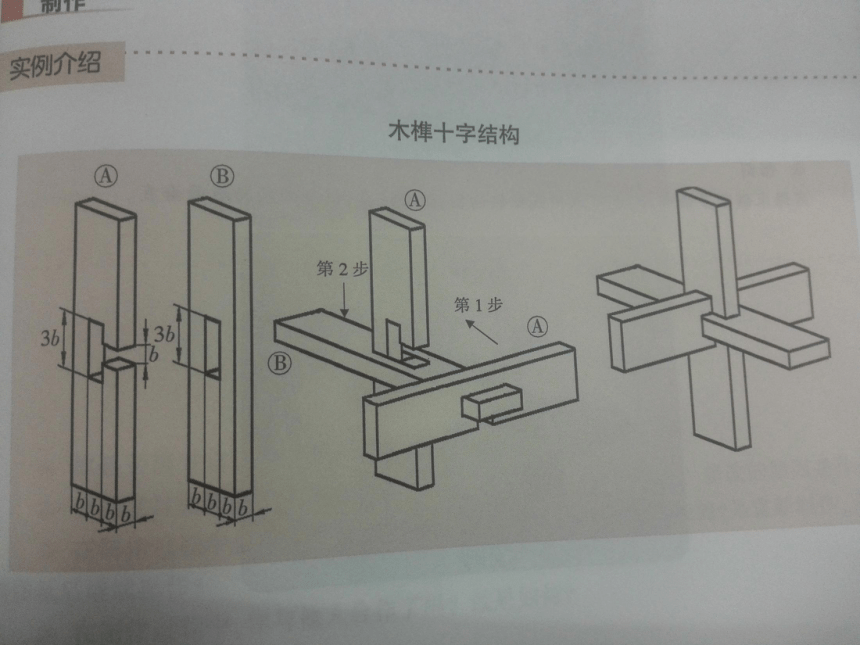

木榫十字结构
——鲁班结的制作

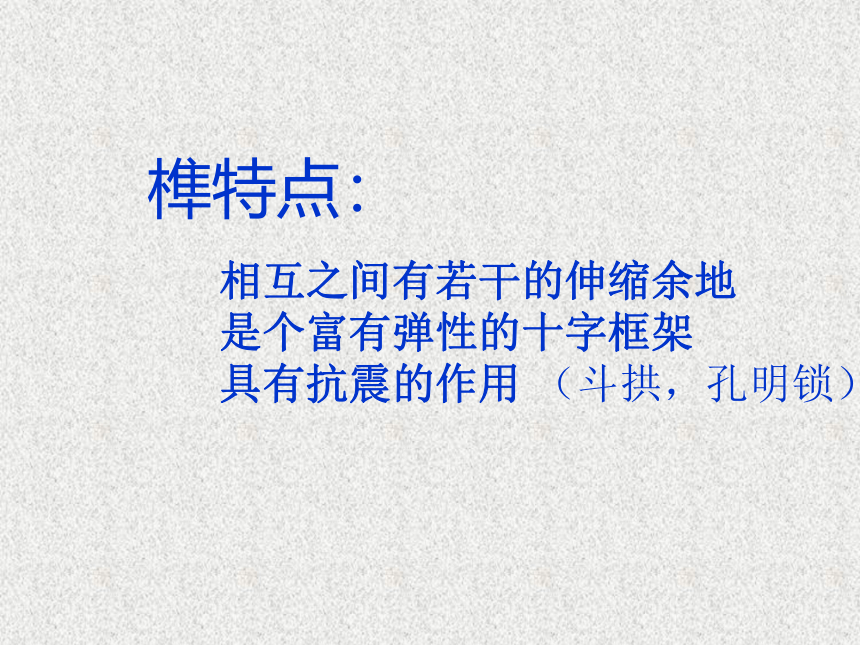

榫特点：
相互之间有若干的伸缩余地
是个富有弹性的十字框架

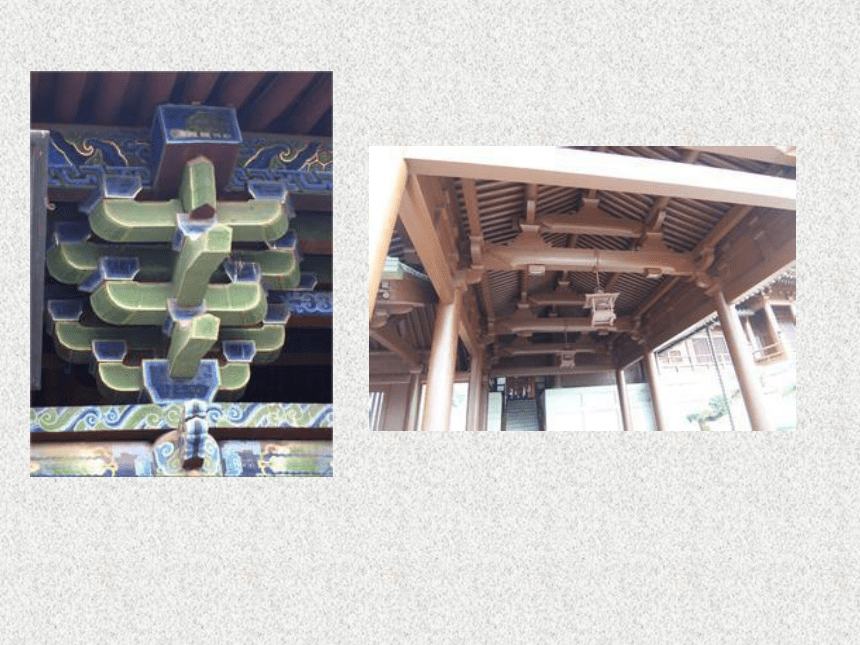

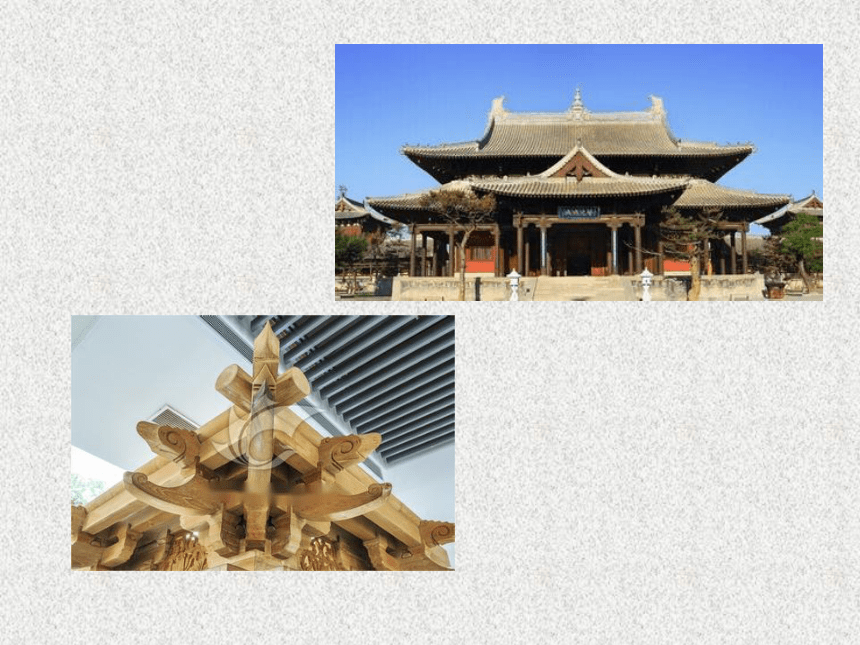

具有抗震的作用（斗拱，孔明锁）

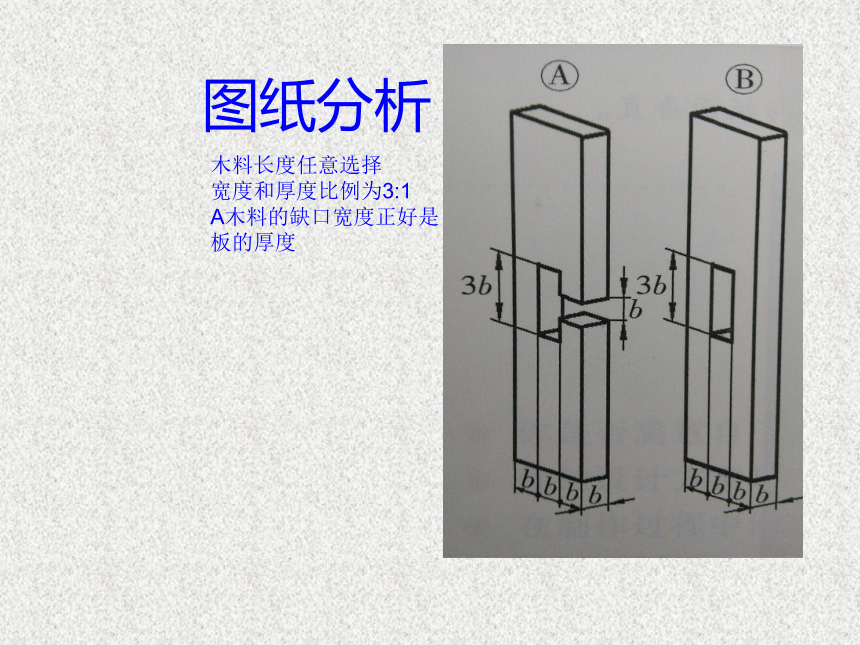

图纸分析
木料长度任意选择
宽度和厚度比例为3:1
A木料的缺口宽度正好是
板的厚度

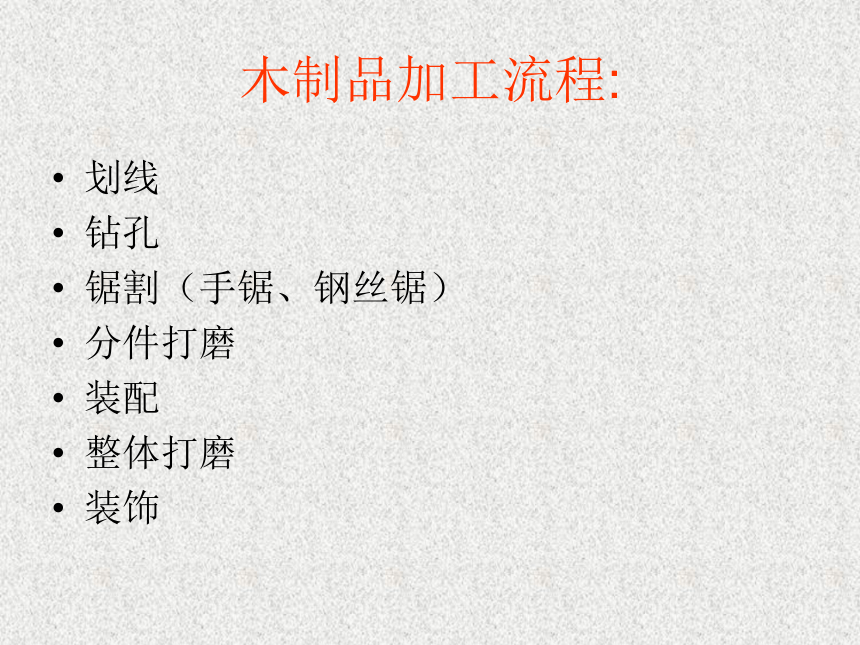

木制品加工流程:
划线
钻孔
锯割（手锯、钢丝锯）
分件打磨
装配
整体打磨
装饰
划线流程（板书）
1、A、B板尺寸（长10CM,宽2.4CM，厚 0.8CM）
2、A板中间对等分,中线两侧各1.2CM,上下三等分，确定加工孔（2.4*0.8，阴影斜切线表示）翻转180反面也要画
3、B板前段工作同A板，在第三层中线两侧0.4CM处画中线平行线，翻转180反面同样
4、在板沿侧面连接上下两层（立体效果）
中线0
1.2
1.2
0.8
0.8
0.8
上
中
下
单位：厘米
0.4
0.4
划线效果图
加工保证尺寸精准：
钢丝锯逆时针加工，加工线与边线无限接近
安装流程：
木制品加工(钢丝锯使用)评价表
创意造型工具使用过程探究同学合作整体效果
自评
互评
