课件24张PPT。怎样才能做出一套符合规格的棋子？三种规格:
a×a 个
2a×a 个

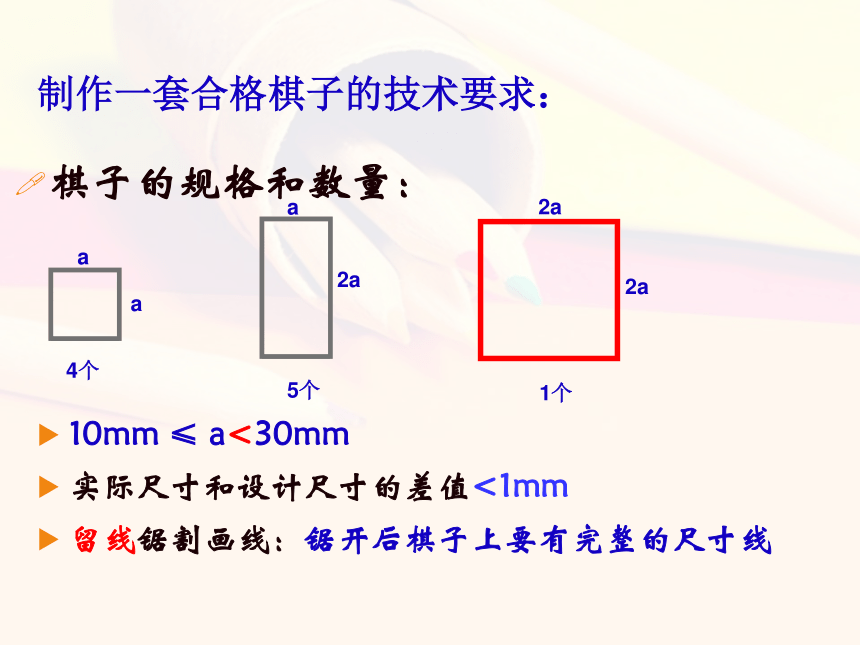

2a×2a 个画线——锯割——打磨451制作一套合格棋子的技术要求：棋子的规格和数量：10mm ≤ a<30mm
实际尺寸和设计尺寸的差值<1mm

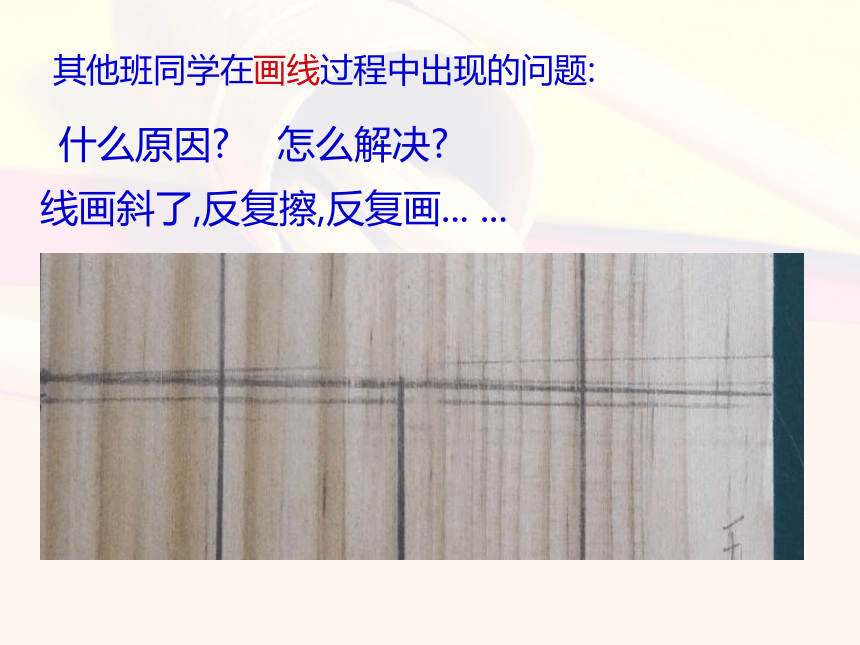

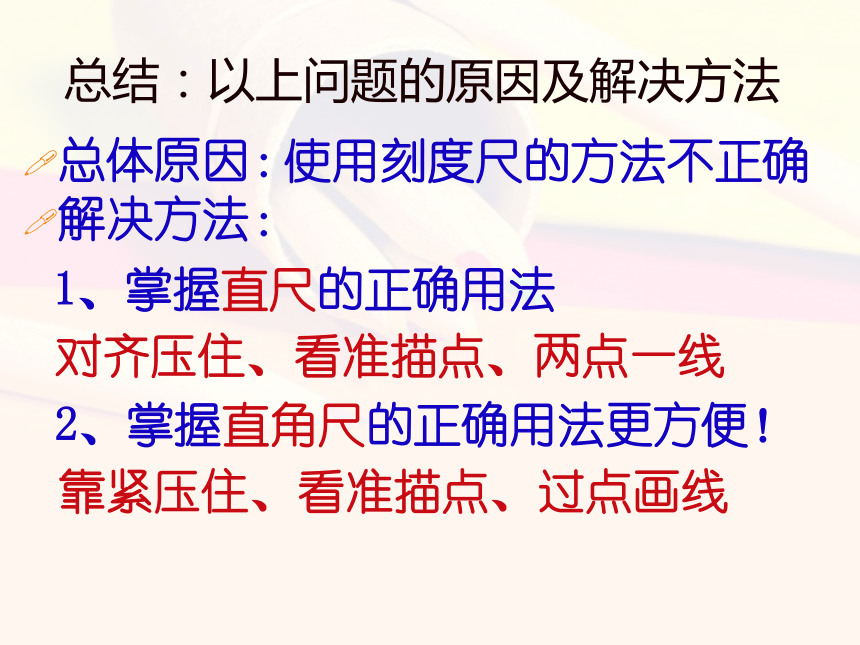

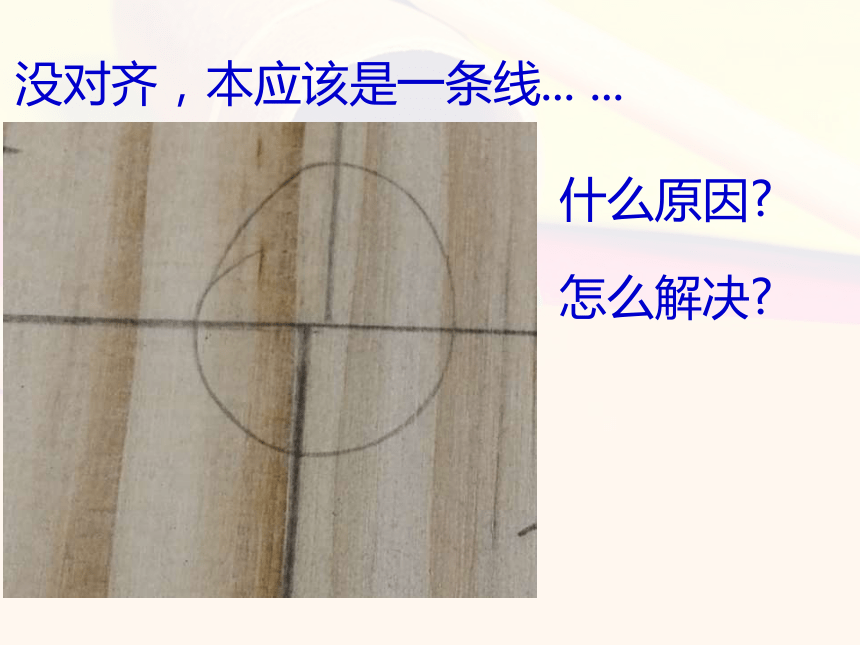

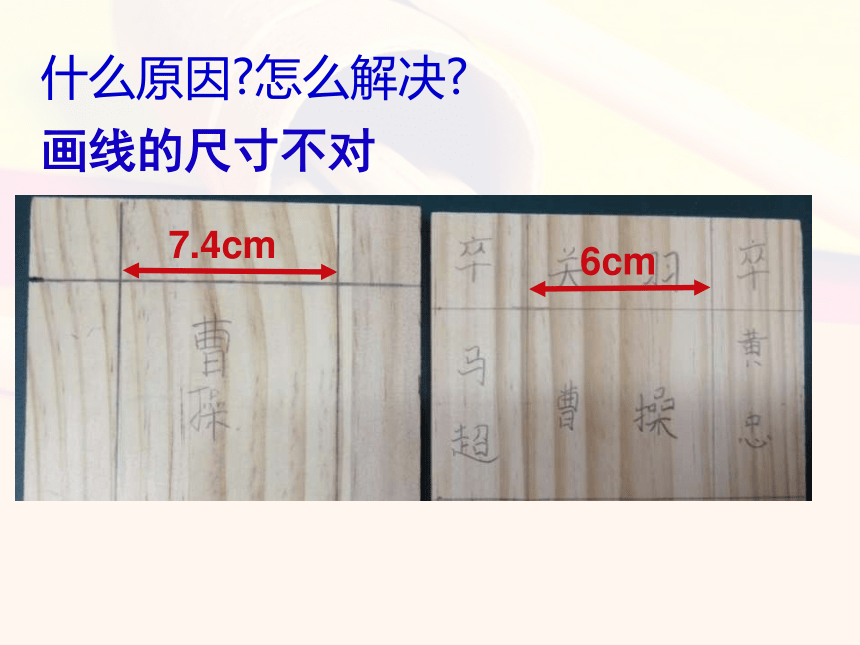

留线锯割画线：锯开后棋子上要有完整的尺寸线aa2aa2a2a4个5个1个益智玩具华容道的制作之（二）棋子画线线画斜了,反复擦,反复画... ...其他班同学在画线过程中出现的问题:什么原因?怎么解决?没对齐，本应该是一条线... ...什么原因?怎么解决?画线的尺寸不对什么原因?怎么解决?总结：以上问题的原因及解决方法使用刻度尺的方法不正确总体原因：

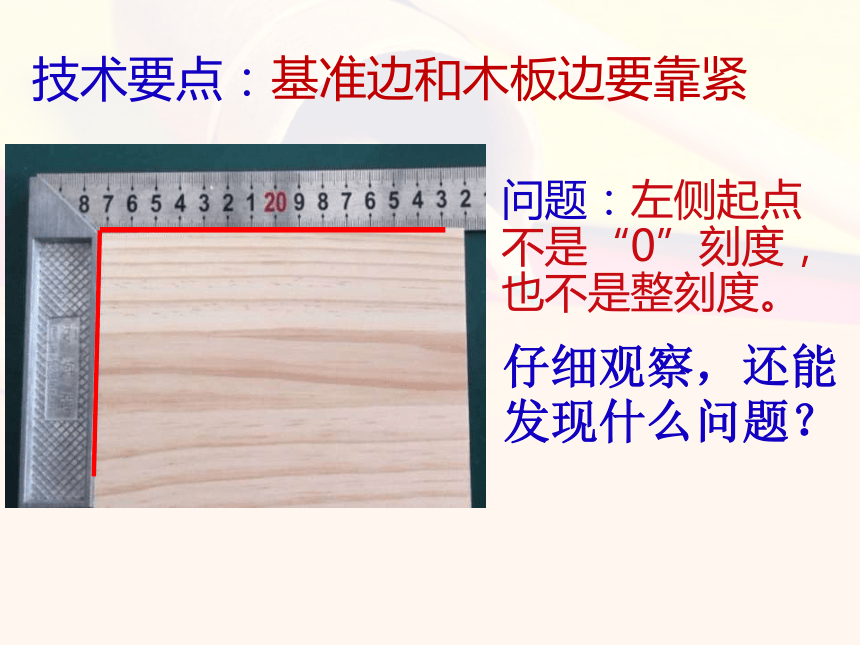

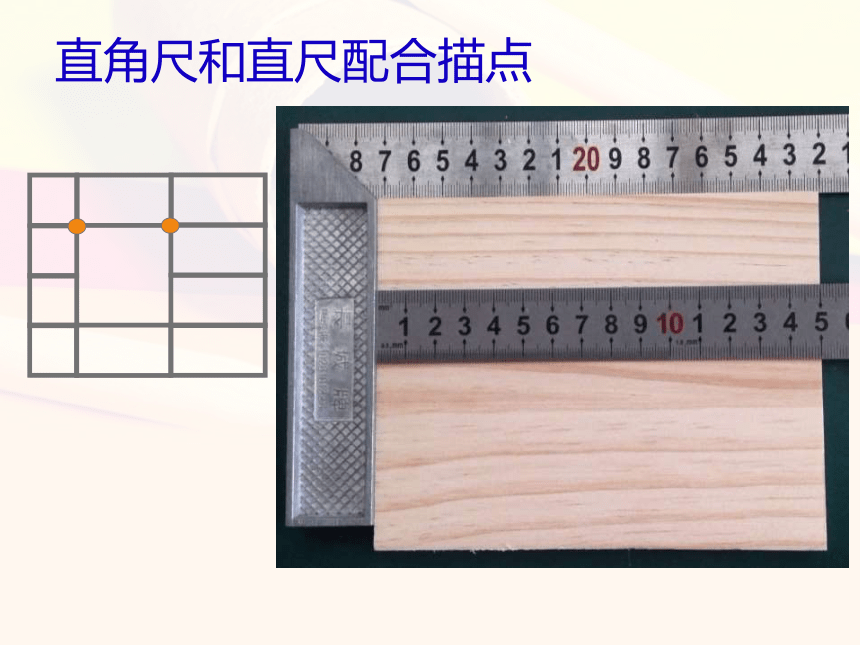

解决方法：1、掌握直尺的正确用法对齐压住、看准描点、两点一线2、掌握直角尺的正确用法更方便！靠紧压住、看准描点、过点画线技术要点：问题：左侧起点不是“0”刻度，也不是整刻度。仔细观察，还能发现什么问题？基准边和木板边要靠紧直角尺和直尺配合描点用直角尺画平行线时也要注意：基准边与木板边要靠紧并压住！用直尺和角尺配合画线的方法视频演示画线环节还应该考虑：尽量减少锯割的工作量画线对锯割环节的影响沿线锯割线没了！锯斜了！打磨到什么程度?画线时要预留锯割和打磨的损耗你还能想到什么问题?打磨问题：锯完后不知道打磨到什么程度解决方法：距离尺寸线一定距离锯割，使得锯割
后尺寸线留在棋子上，便于提示打磨
到什么程度！ 画线——锯割——打磨2、棋子之间不共用尺寸线,间隔2mm画线1、画粗线 怎样实现锯开后在棋子上留下尺寸线？画多粗？画线时线宽不好控制 单位：mm排料草图调整后的排料图“曹操”的边线要调整间隔一定距离画线a<30mm2a<60mm a=？可以开始在板上画线了吗？10mm≤ a<30mm需要经过数学计算和简化取整来确定 计算小棋子的最大边长a=？如果棋子之间间隔2mm
横 a=（120mm-6mm）/4
=28.5mm
纵 a=（150mm-4mm）/5
=29.2mm
a的最大值只能取28.5mm 简化取整数a=28mm间隔1mm、4mm… …相邻棋子间的间隔可以不一样！棋子间的余料要作标记！温馨提示：最小间隔1mm
最大间隔7mm图例：a=28mm 最小间隔1mma取20mm这样画线有什么问题？提示：尽量利用木板边缘10mm ≤ a<30mm小结: 实现留线锯割的棋子画线方法
棋子之间间隔一定距离画线
尽量利用木板的直边和直角
1、根据自己的锯割能力确定最小间隔
1mm，2mm，4mm
2、通过计算确定棋子最小边长a的取值
a=？
10mm ≤ a<30mm
锯割高手: 画粗线（需计算线宽，锯割难度大！）建议:a=28mm或者a=20mm如果背面也有对应的线,可以边锯边检查,就不会偏太多——扩展：演示木板两面都画线糟糕！
锯斜了!棋子画线操作的技术要领：专心、耐心、细致
直角尺的正确用法：
靠紧压住
看准描点
过点画线
