课件15张PPT。认识电阻器什么是电阻电阻器（R）
电路符号：

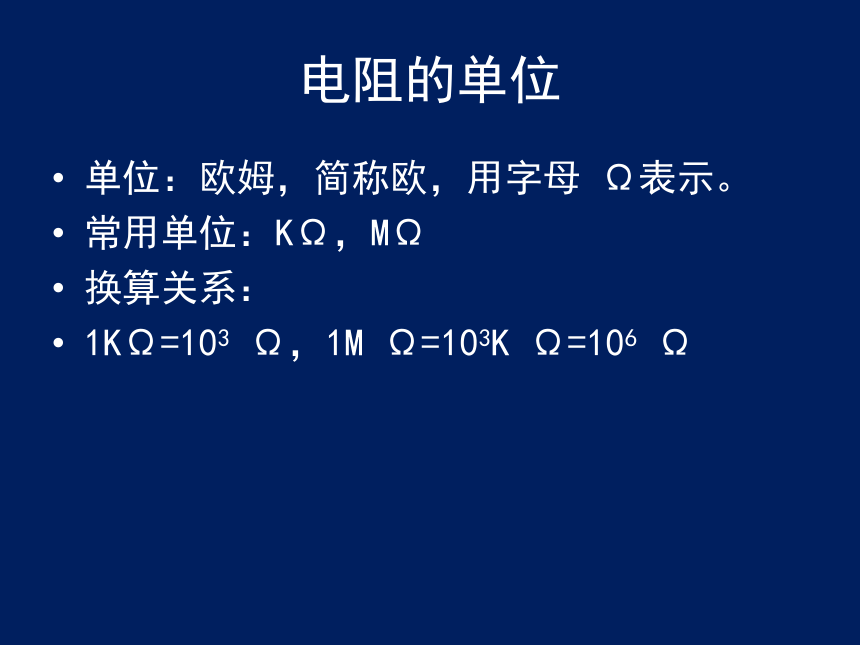

电阻的单位单位：欧姆，简称欧，用字母 Ω表示。
常用单位：KΩ，MΩ
换算关系：

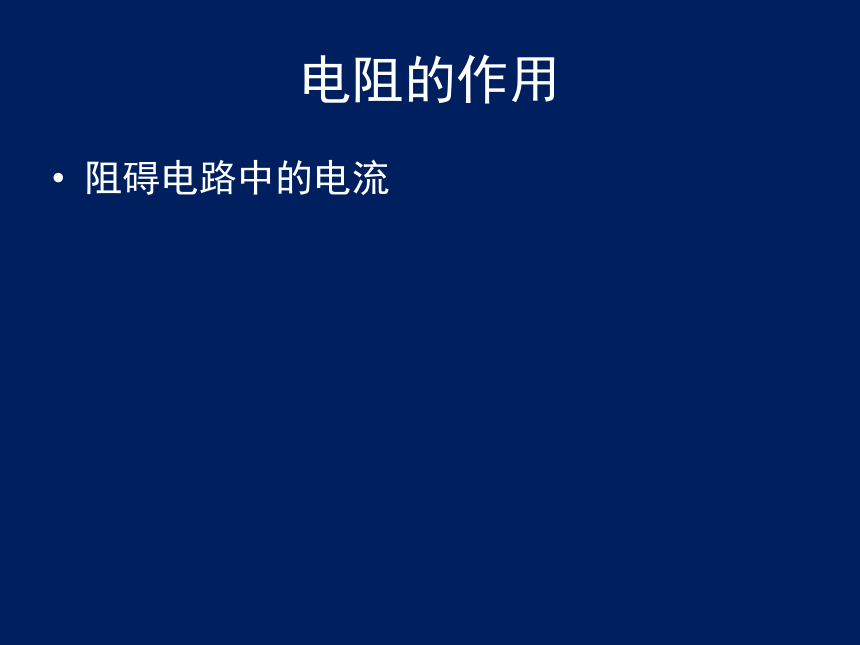

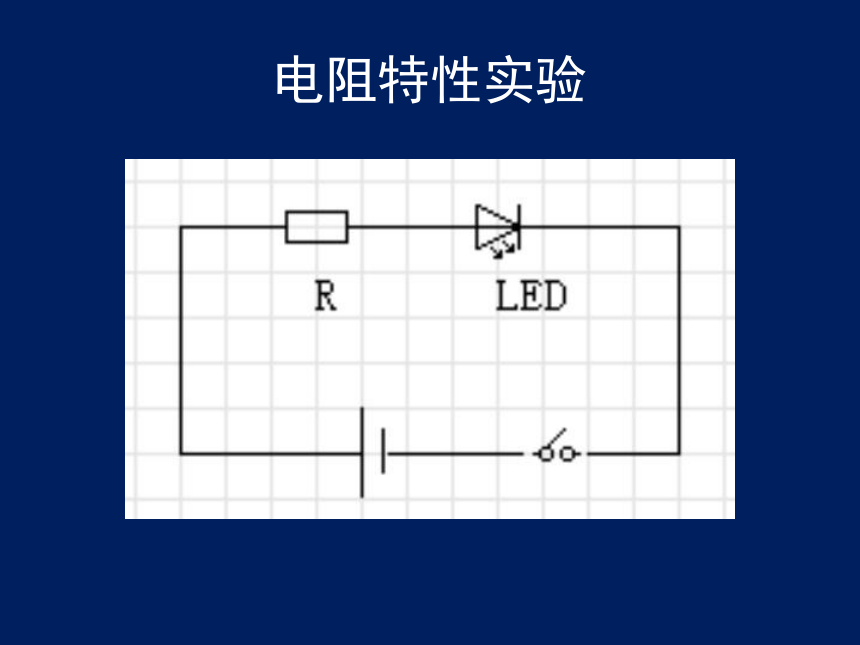

1KΩ=103 Ω，1M Ω=103K Ω=106 Ω电阻特性实验电阻的作用阻碍电路中的电流电阻的识读棕黑黑棕棕
棕黑黑黑棕

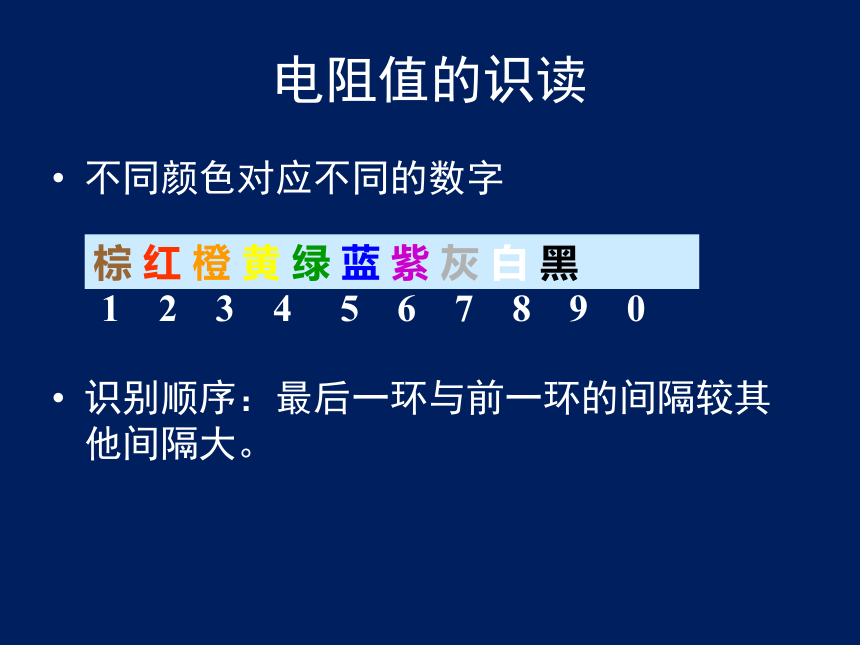

电阻值的识读不同颜色对应不同的数字
识别顺序：最后一环与前一环的间隔较其他间隔大。棕红橙黄绿蓝紫灰白黑 1 2 3 4 5 6 7 8 9 0 识读以下电阻值绿蓝黑黑棕
橙橙黑黑棕
橙橙橙棕
红红红棕电阻的测量万用表万用表的使用表笔：红正黑负
插孔：COM ，VΩ测量方法测量：电阻脱离电路，表笔接触电阻两端
如何读数超过量程显示 ”1.”
量程内，直接读数，加档位的单位量程选择测量已知电阻
测量未知电阻测量自己的电阻
