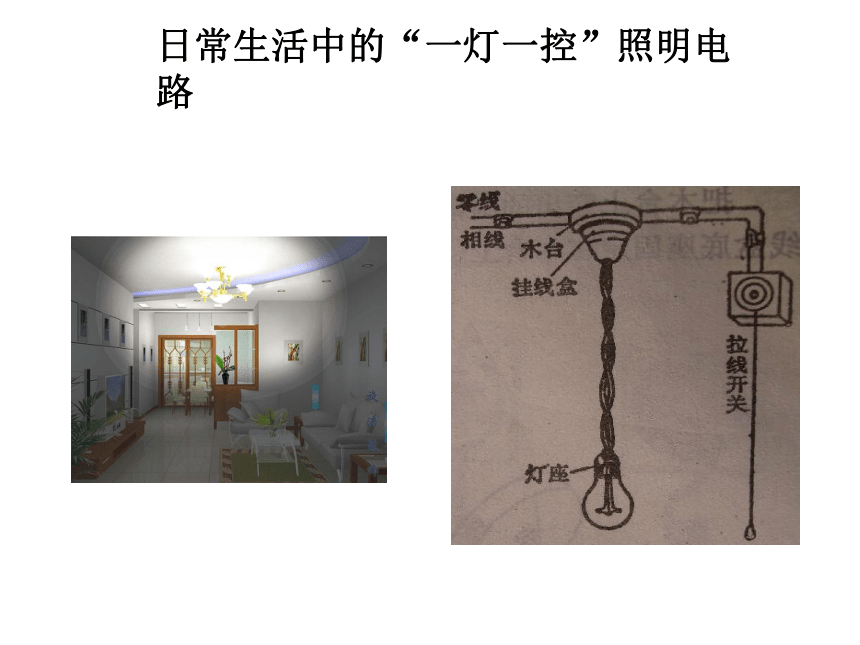

课件31张PPT。日常生活中的“一灯一控”照明电路章节备忘录（1）. “拉线开关”的接线方法
（2）. “穿线孔”和“螺丝孔”的位置 章节备忘录（1） “螺口灯座”的接线方法

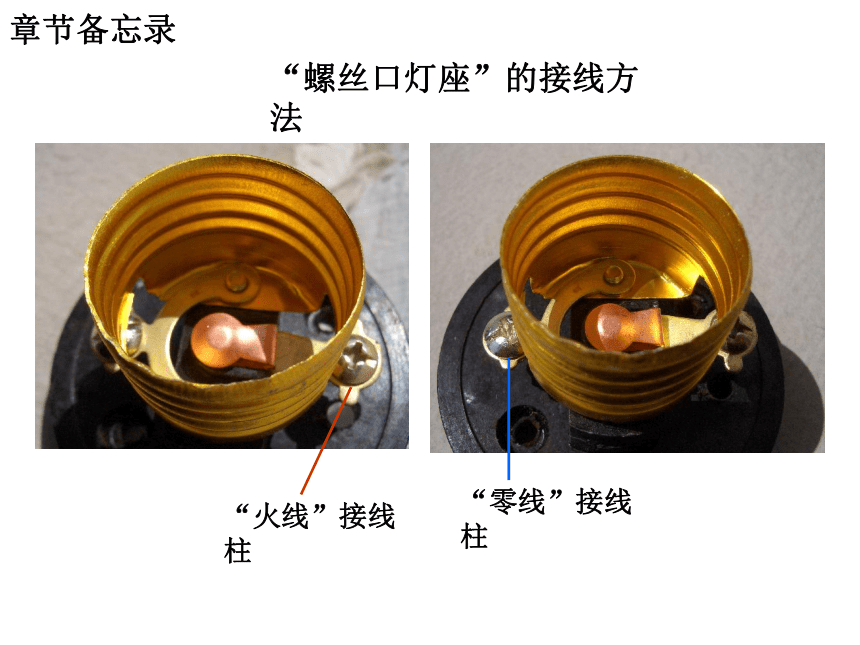

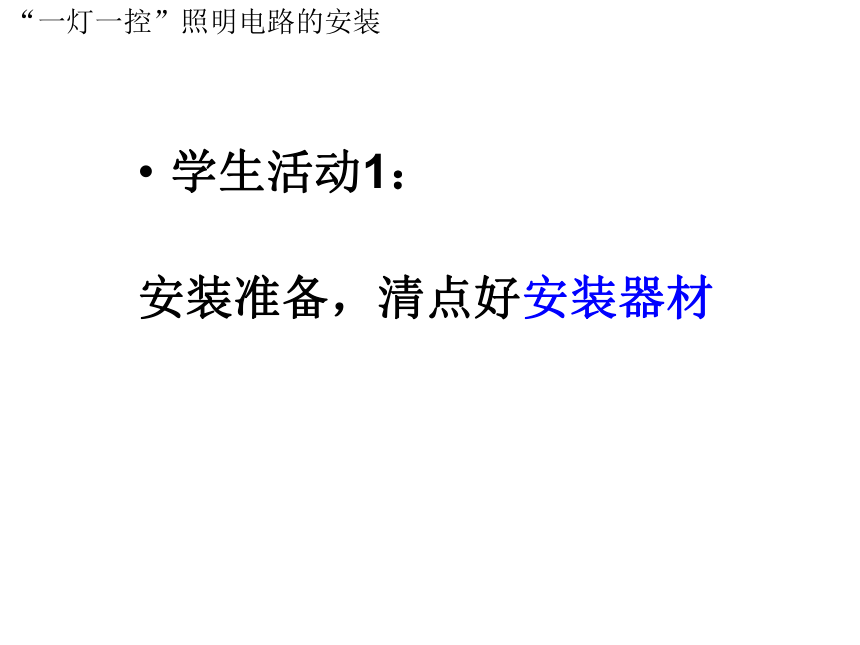

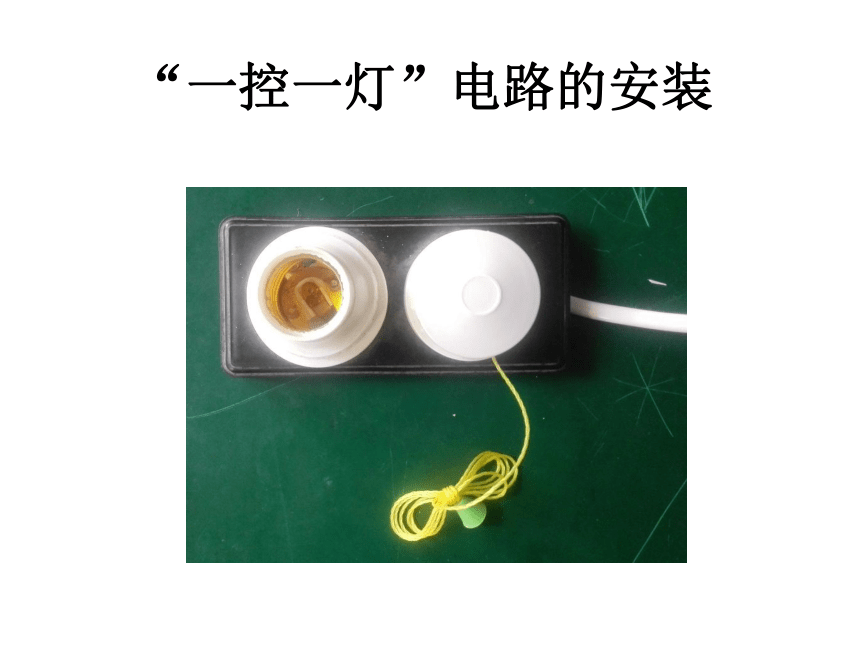

（2） “穿线孔”和“螺丝孔”的位置 章节备忘录“螺丝口灯座”的接线方法“火线”接线柱“零线”接线柱“一控一灯”电路的安装“一灯一控”照明电路的安装学生活动1：

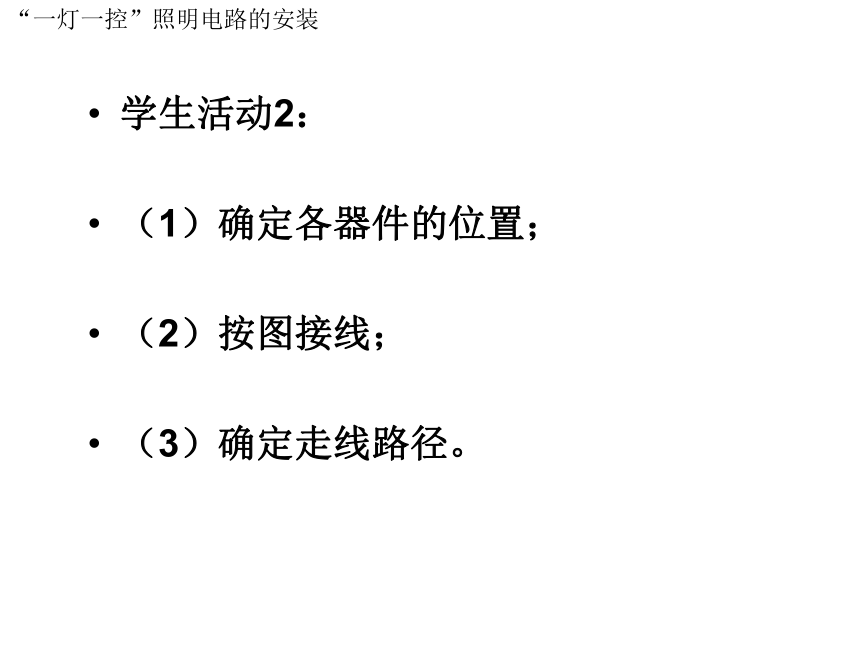

安装准备，清点好安装器材“一灯一控”照明电路的安装学生活动2：
（1）确定各器件的位置；
（2）按图接线；
（3）确定走线路径。灯～火线零线开关“一灯一开关”照明电路的连线规则 开关线火线进开关，零线进灯座，开关线连接开关和灯座。 技术关键（1）火线（红色）进开关，
零线（蓝色）接灯座，
开关线（红色）连接开关和灯座。
（2）火线（红色）应与灯座中心柱连接，
零线（蓝色）应与灯座的螺口连接。 典型错误 （1）火线和零线接错；
（2 接线柱与导线连接不牢固；
（3）导线绝缘层剥制太多，裸芯线太长;

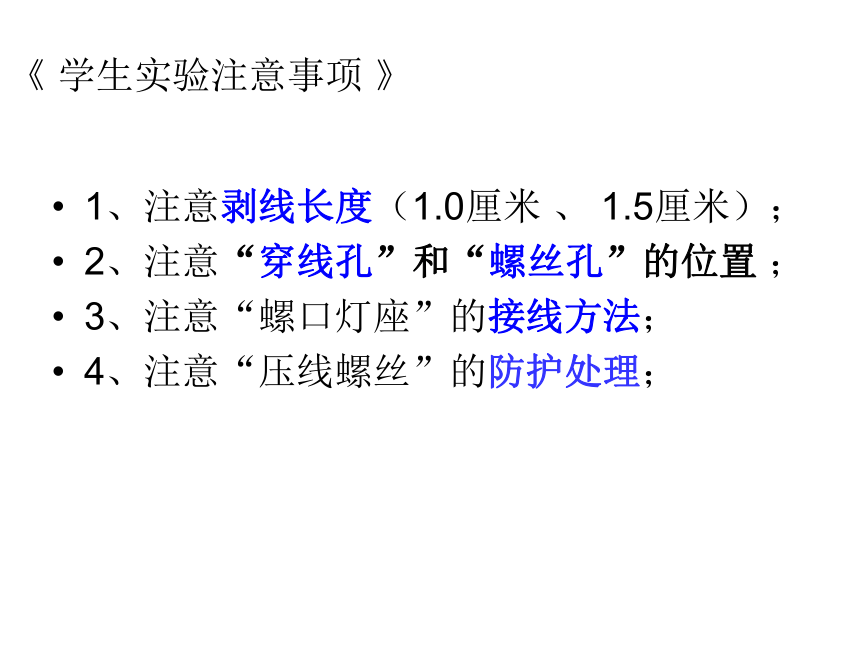

或者绝缘层剥制太短，绝缘层被压接着。《 学生实验注意事项 》1、注意剥线长度（1.0厘米 、 1.5厘米）；
2、注意“穿线孔”和“螺丝孔”的位置 ；
3、注意“螺口灯座”的接线方法；
4、注意“压线螺丝”的防护处理；《 学生实验器材准备 》一. 工具：
（共用工具）剥线钳六把 。
（各组工具）
尖嘴钳一把、 一字十字型螺丝刀各一把 。
二.材料：
塑料板一块 、螺口灯座一只 、拉线开关一只 、
双芯护套线一根、单芯软线一根（红色） 。

（备注）：
“作品”完成后交给带教老师，
教师经过检查正确后要求学生“还原”器材 。器材“还原”祝同学们学习愉快！本课时教学内容结束《知识拓展》请根据“一个开关控制一盏灯”的电路
设计用一根双芯护套线连接的安装图一控一灯实物图说明：请在上面两个方框内填写Ｌ或Ｎ，并根据所填内容在虚线框内连线。NL螺丝口灯座开关双芯护套线双芯护套线步骤一：布线步骤二：定位步骤三：安装好开关与灯座一控一灯实物图祝同学们学习愉快！本课时教学内容结束　“一灯一开关”照明电路的安装火线零线接地线电源线“一灯一控”照明电路线路图开关线“一灯一控”照明电路的安装学生活动1：
安装准备，清点好安装器材“一灯一控”照明电路的安装学生活动2：
（1）确定各器件的位置；
（2）按图接线；
（3）确定走线路径。《 学生实验注意事项 》1、注意剥线长度（ 0.5厘米、 1.0厘米 ）；
2、注意开关上“针孔”较大而导线“铜芯线”较细的
处理方法；
3、注意铜芯线不外露；
4、注意“螺口灯座”的接线方法；
5、注意“压线螺丝”的防护处理；“一灯一开关”的电路图“一灯一开关”的实物安装图《 学生实验器材准备 》一. 工具：
（共用工具）剥线钳六把
（各组工具）
尖嘴钳一把、 （小型）一字型螺丝刀一把 。
二.材料：
照明电路板一块 、螺口灯座一只（预装好）、
单联开关一只（预装好）、
单芯硬线（细）三根（两红一蓝） 。

（备注）：
“作品”完成后交给带教老师，
教师经过检查正确后要求学生“还原”器材 。祝同学们学习愉快！本课时教学内容结束
