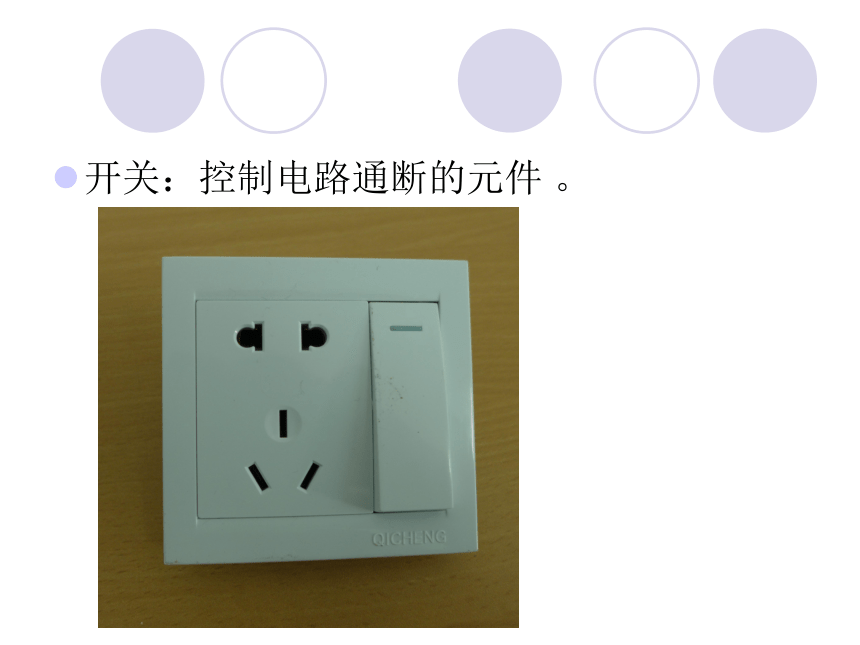

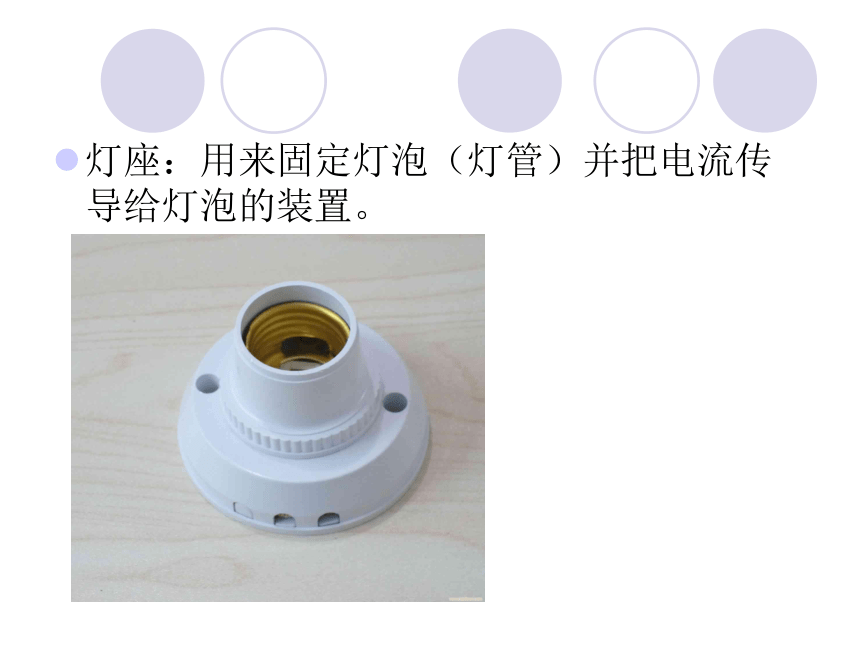

课件19张PPT。导线与电路元件之间的连接 LN灯座：用来固定灯泡（灯管）并把电流传导给灯泡的装置。开关：控制电路通断的元件 。
螺钉压接式接线柱
针孔式接线柱

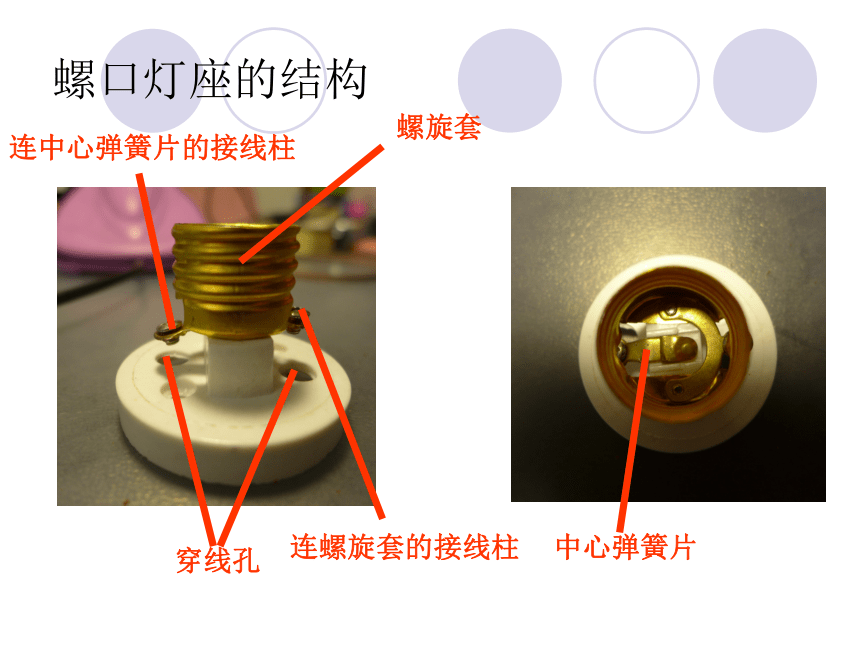

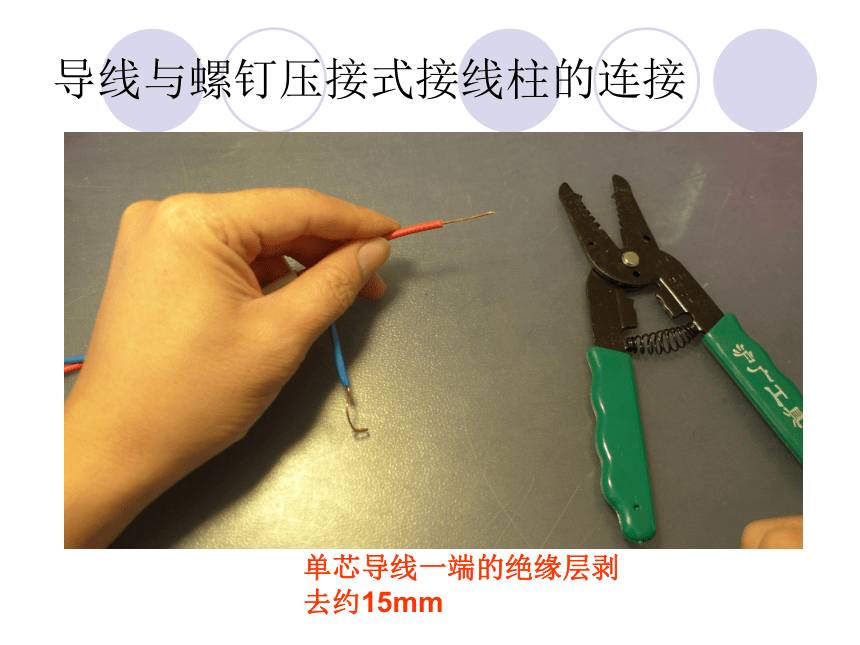

螺口灯座的结构穿线孔螺旋套中心弹簧片连中心弹簧片的接线柱连螺旋套的接线柱导线与螺钉压接式接线柱的连接单芯导线一端的绝缘层剥去约15mm导线与螺钉压接式接线柱的连接用尖嘴钳把芯线弯成一个连接圈导线与螺钉压接式接线柱的连接用螺丝刀卸下螺钉，将连接圈按顺时针方向水平放置，螺钉由上而下套入连接圈导线与螺钉压接式接线柱的连接用螺丝刀拧紧螺钉连接圈的弯折实训2：插头与导线连接螺钉压接式接线柱的技术要求1.顺时针
2.不能压绝缘
3.不能露太多
4.紧
5.对于螺口灯座来说，
中心弹簧片和螺旋套所
对应的接线柱接什么线
有什么要求？小于2mm1.顺时针
2.不能压绝缘
3.不能露太多
4.紧
5.对于螺口灯座来说，
中心弹簧片和螺旋套所
对应的接线柱接什么线
有什么要求？1.顺时针
2.不能压绝缘
3.不能露太多
4.紧
5.对于螺口灯座来说，
中心弹簧片和螺旋套所
对应的接线柱接什么线
有什么要求？1.顺时针
2.不能压绝缘
3.不能露太多
4.紧
5.对于螺口灯座来说，
中心弹簧片和螺旋套所
对应的接线柱接什么线
有什么要求？1.顺时针
2.不能压绝缘
3.不能露太多
4.紧
5.对于螺口灯座来说，
中心弹簧片和螺旋套所
对应的接线柱接什么线
有什么要求？小于2mm1.顺时针
2.不能压绝缘
3.不能露太多
4.紧
5.对于螺口灯座来说，
中心弹簧片和螺旋套所
对应的接线柱接什么线
有什么要求？导线与针孔式接线柱的连接旋松螺钉导线与针孔式接线柱的连接先将导线插入接线柱，量出接线柱的长度导线与针孔式接线柱的连接剥出适合接线柱长度的线芯，如果导线
较细时，应将导线对折。导线与针孔式接线柱的连接线芯插入接线柱，旋紧螺钉针孔式接线柱的技术要求1.不能压绝缘
2.不能露太多
3.紧小结导线与螺钉压接式接线柱连接时，连接圈为什么要顺时针接入？
导线与螺钉压接式接线柱连接时，应先弯连接圈还是应先将导线穿过穿线孔再弯连接圈？
螺口灯座的中心弹簧片所对应的接线柱应接哪根线？
导线在与任何接线柱连接时，都要注意连接的可靠（不压绝缘、不露太多线芯、紧）
