课件28张PPT。电子元器件焊接、插装技术应用

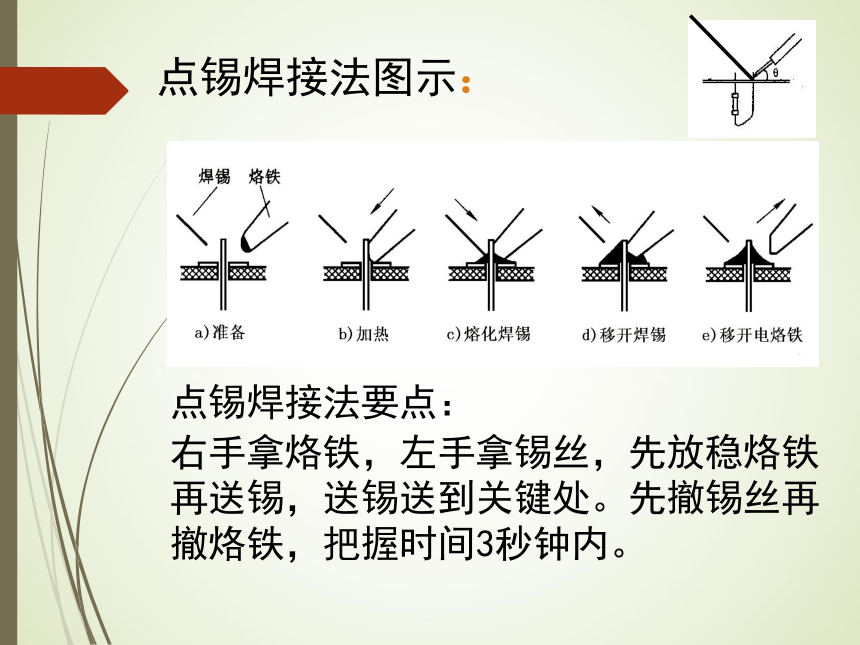

——闪烁器的制作点锡焊接法要点：
右手拿烙铁，左手拿锡丝，先放稳烙铁再送锡，送锡送到关键处。先撤锡丝再撤烙铁，把握时间3秒钟内。

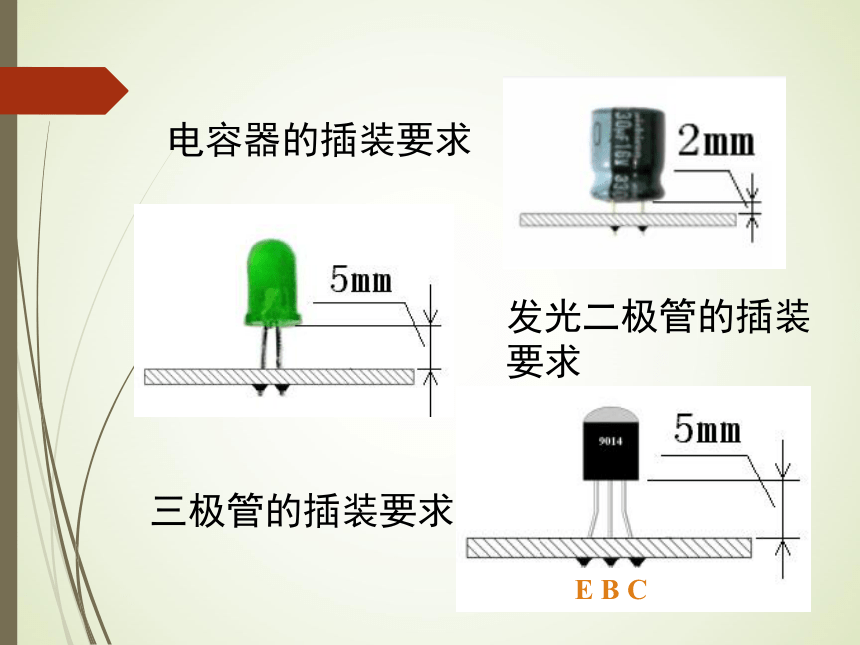

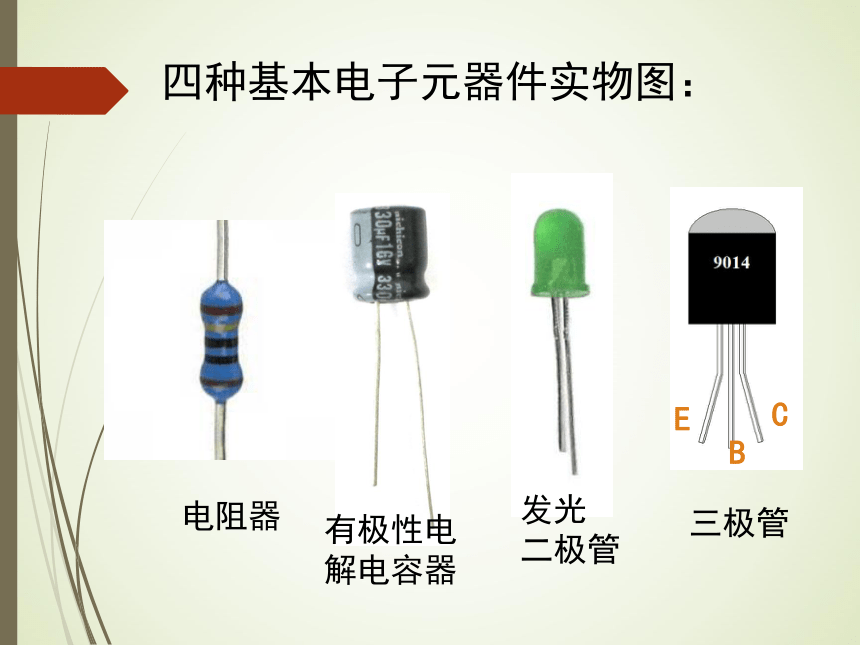

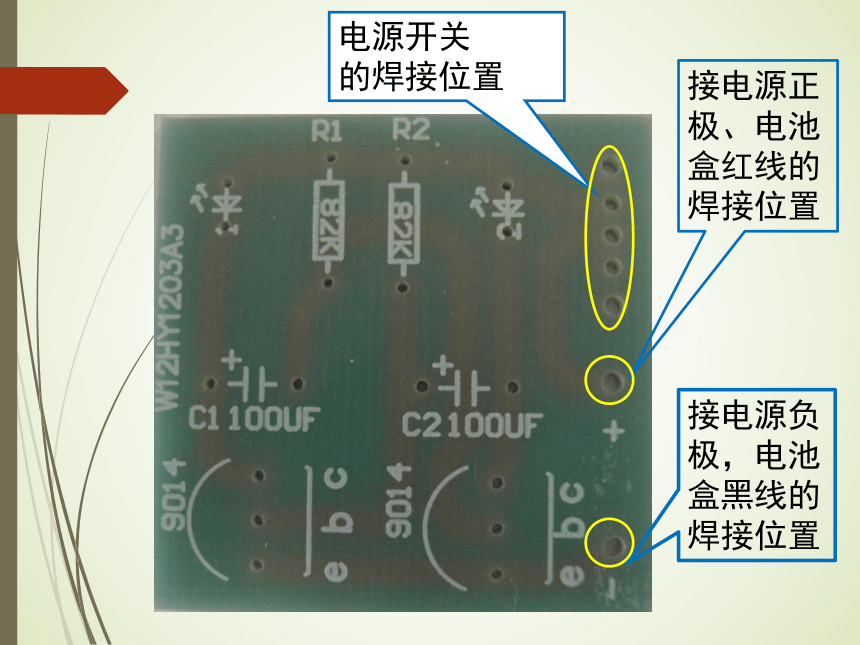

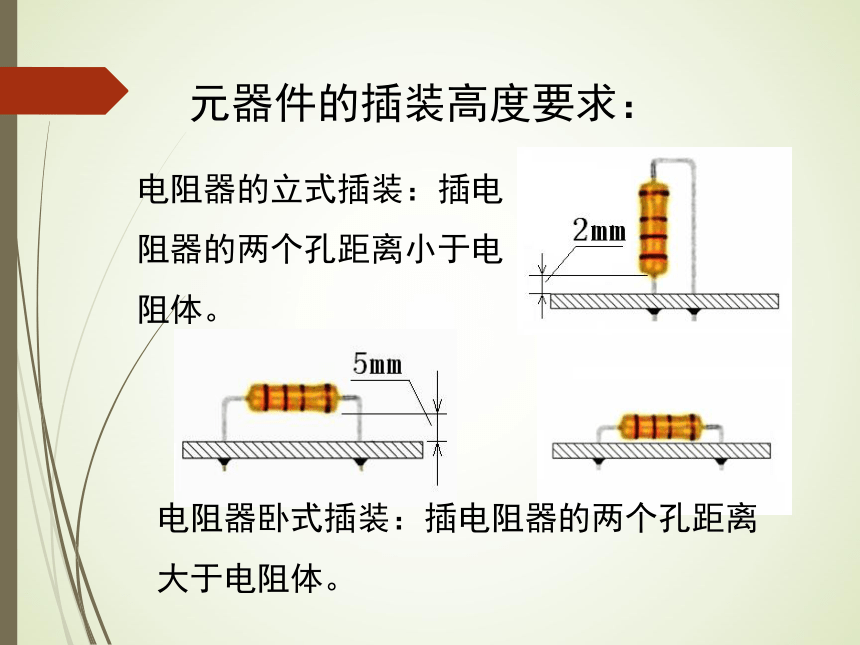

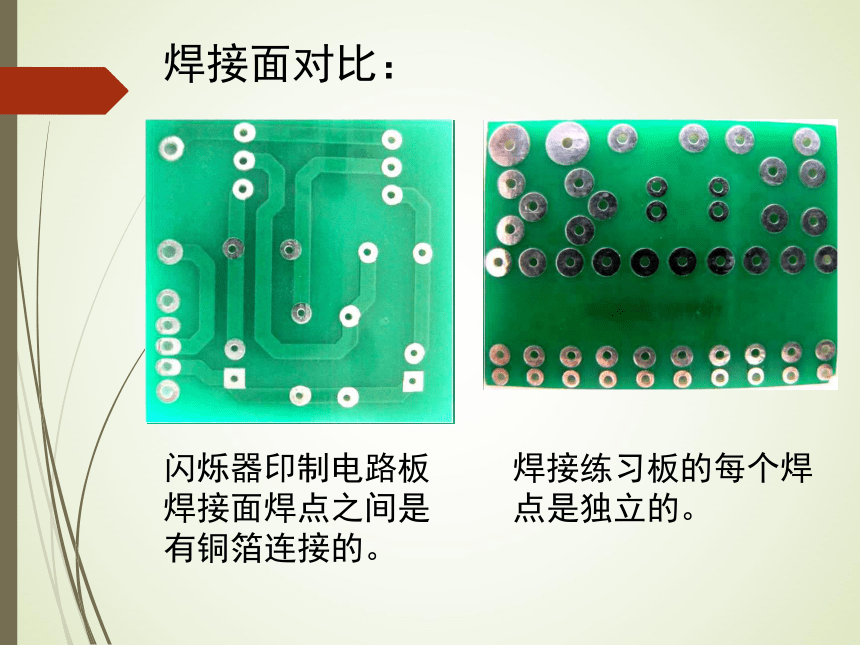

点锡焊接法图示：元器件的插装高度要求：电阻器卧式插装：插电阻器的两个孔距离大于电阻体。电阻器的立式插装：插电阻器的两个孔距离小于电阻体。电容器的插装要求发光二极管的插装要求三极管的插装要求焊接面对比：闪烁器印制电路板焊接面焊点之间是有铜箔连接的。焊接练习板的每个焊点是独立的。闪烁器原理图ECBCBE四种基本电子元器件实物图：闪烁器的印制线路板电源开关
的焊接位置接电源正极、电池盒红线的焊接位置接电源负极，电池盒黑线的焊接位置安全提示：
1、插拔电烙铁手捏紧电源插头垂直于插座插入和拔出。
2、注意手持电烙铁的姿势，烙铁不用时放入烙铁架的散热筒内。
制作要求：
1、能实现电路功能：元件插入正确、焊点导电性能良好，具有足够的机械强度。
2、元器件插入高度适中，焊点表面光滑、清洁、整齐。
思考：
1、闪烁器的制作过程经历了哪些步骤？
2、制作过程中遇到了什么问题，如何解决的？
3、你认为怎样做才能保证一个电子作品的质量？
4、如何对简单的电路故障进行排除？
简单电子作品的制作过程：2、制作过程中遇到了什么问题，如何解决的？
3、你认为怎样做才能保证一个电子作品的质量？
4、如何对简单的电路故障进行排除？
制作要求：
1、能实现电路功能：元件插入正确、焊点导电性能良好，具有足够的机械强度。
2、元器件插入高度适中，焊点表面光滑、清洁、整齐。
常见故障：
1、通电后，电路没有反应。
2、通电后只有一个发光二极管亮，不能实现闪烁的功能。
3、通电后两个发光二极管闪烁的频率不对称……检查简单电路故障的方法：
一查电源。
二查元器件插入位置及极性。
三查焊点质量。
在排除以上三种情况下，依据故障现象考虑更换元器件。
质量合格的焊点
怎样排除故障？焊锡太少有拉尖焊锡太少焊锡过多有毛刺送锡不到位焊接时间过长，造成铜箔卷起。焊锡过多短路、焊锡太少小结：
本节课经历闪烁器的制作过程，进一步巩固和加强了对点锡焊接技术的掌握，初步了解了电子作品的制作过程，及简单电路故障的排除方法。对电子制作有了一个初步的感性认识。
中国有句俗话叫知己知彼，百战不殆。只要我们具有了精湛的技能及知识，在动手前认真分析，制作中认真细致、严格按照规范的操作要求去做，就能制作出优质合格的作品。
