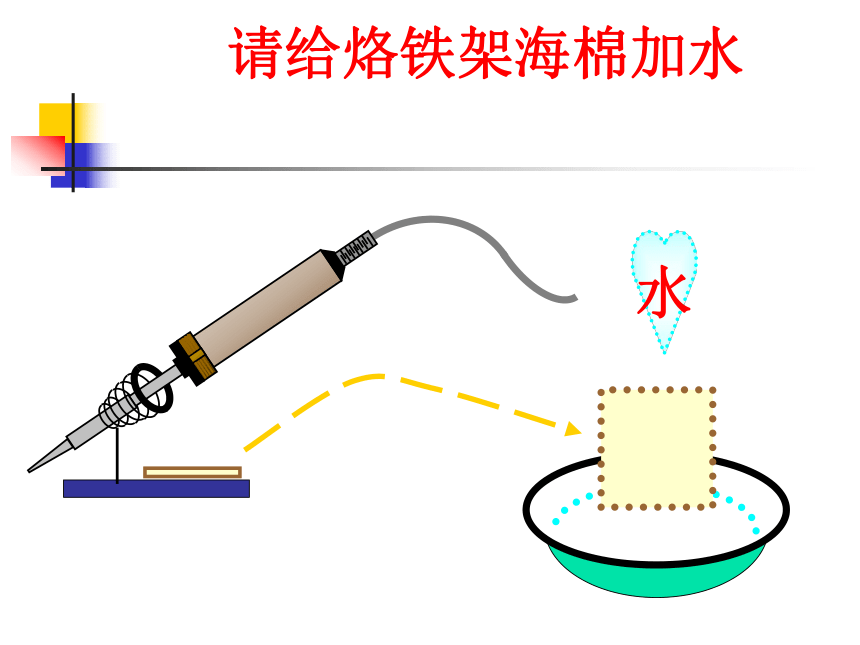

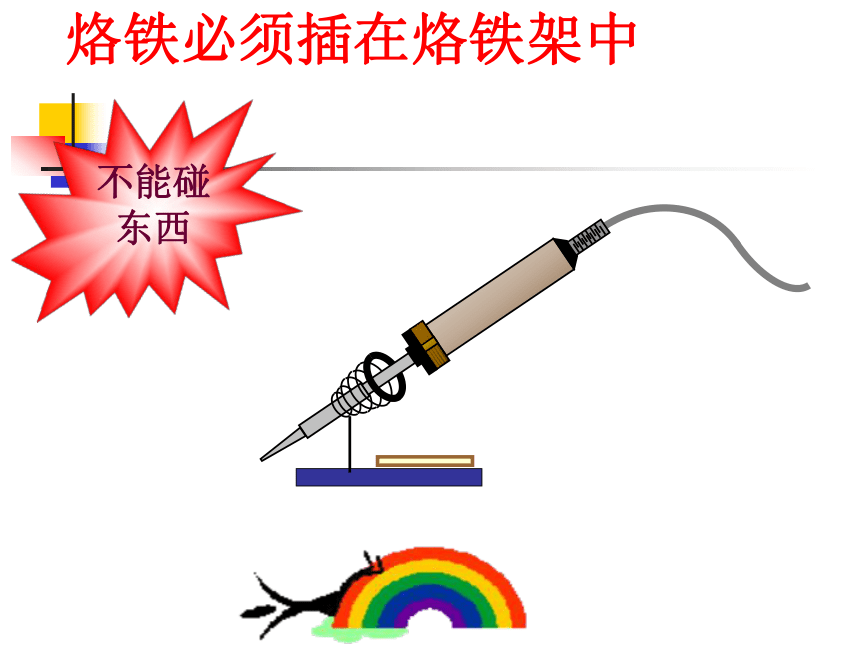

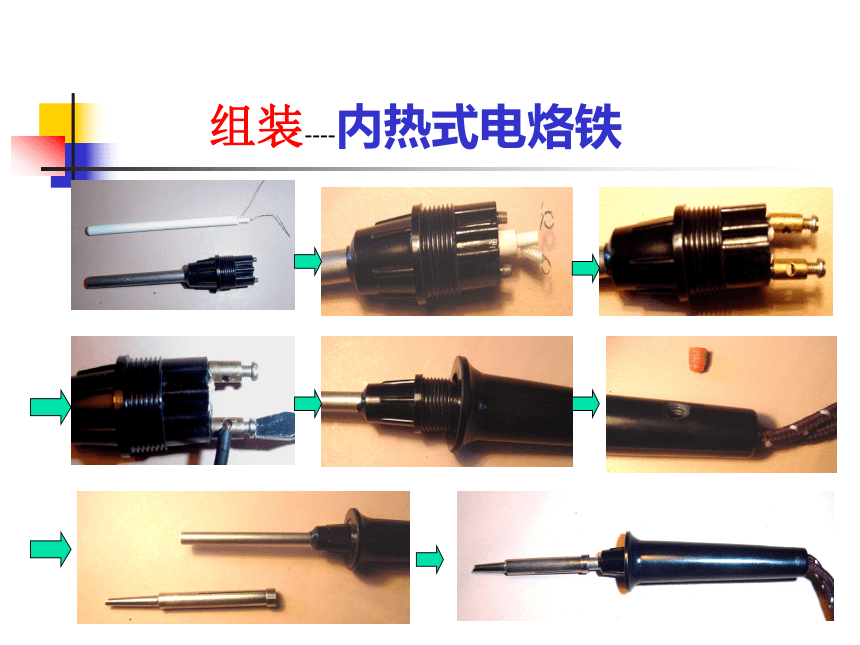

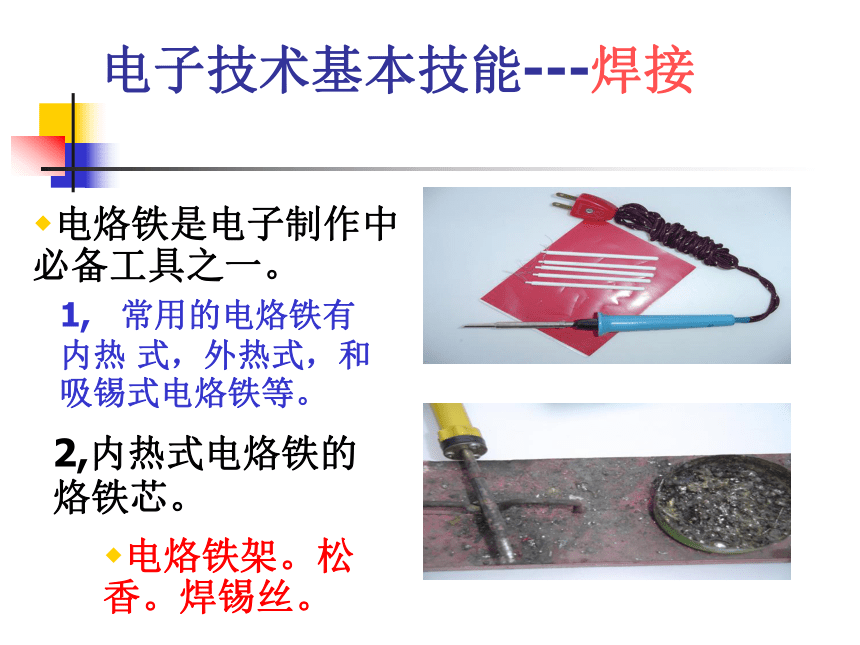

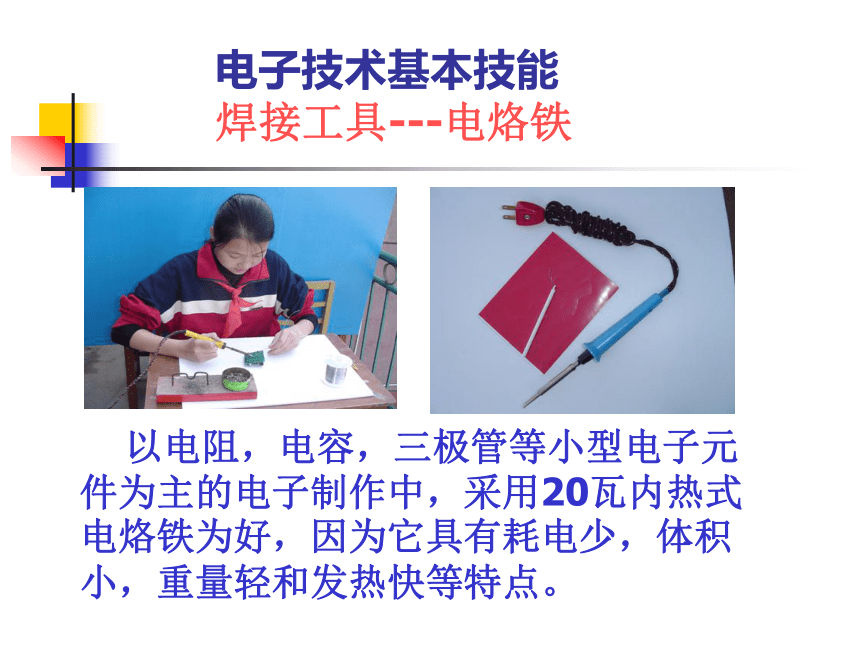

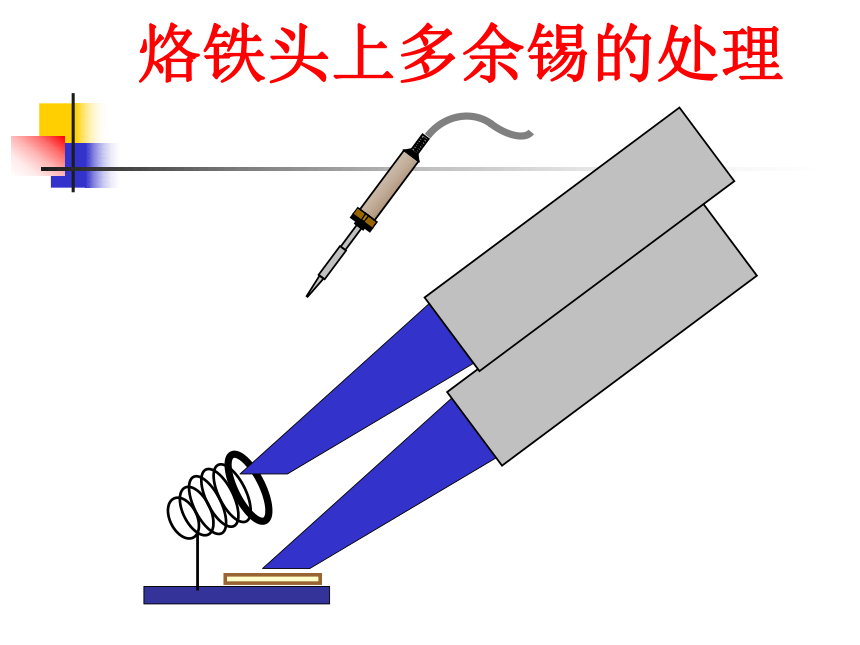

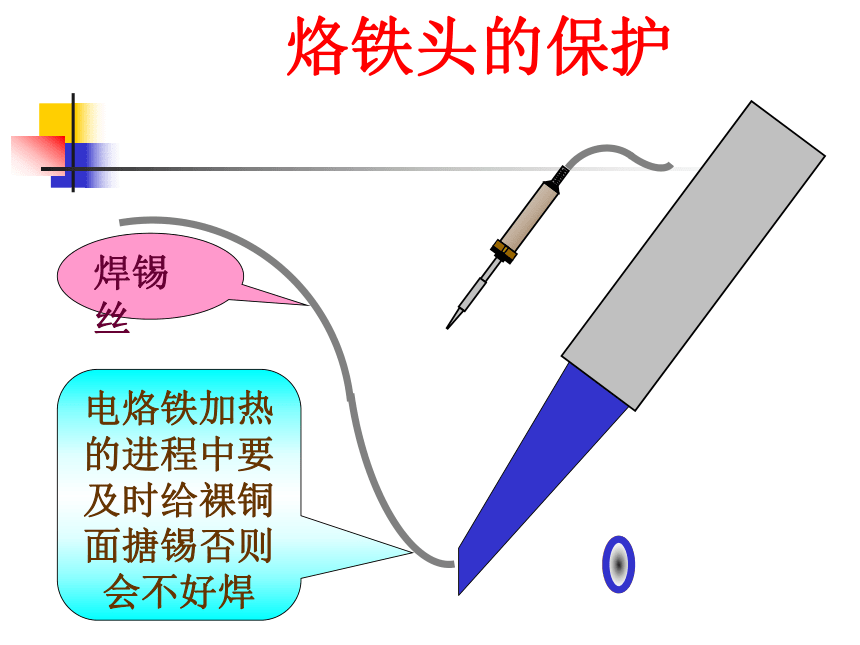

课件15张PPT。电子技术基本技能---焊接电烙铁是电子制作中必备工具之一。1, 常用的电烙铁有内热 式，外热式，和吸锡式电烙铁等。2,内热式电烙铁的烙铁芯。电烙铁架。松香。焊锡丝。组装----内热式电烙铁电子技术基本技能 焊接工具---电烙铁 以电阻，电容，三极管等小型电子元件为主的电子制作中，采用20瓦内热式电烙铁为好，因为它具有耗电少，体积小，重量轻和发热快等特点。烙铁必须插在烙铁架中 请给烙铁架海棉加水水焊锡丝电烙铁加热的进程中要及时给裸铜面搪锡否则会不好焊 烙铁头的保护 烙铁头上多余锡的处理 电子技术基本技能
电烙铁握法握 笔 法直 握 法 电子技术基本技能
电烙铁焊接法(1)点锡焊接：焊接前先把需焊接的元器件插入印刷电路板的孔中。一手拿焊锡丝，另一手拿电烙铁，电烙铁接触元器件引脚与印刷电路板部位，待热量传到印刷电路板后，迅速把焊锡丝点上去，使焊锡熔化并包围元器件引脚即可。（2）带锡焊接：将带了锡的烙铁头放到焊点处（带锡多少要根据焊点的大小而定），适当转动烙铁头，待锡熔化在元器件 和印刷电路板间，再将电烙铁离去 。焊锡丝加热中要把斜面靠在元件脚上使加热面积最大焊点高1.5mm直径与焊盘一致脚高出0.5mm点锡焊接法：焊点的正确形状1? ? ? ? ? ? 焊点的正确形状2? ? ?电子技术基本技能
电烙铁焊接注意事项1。焊接时间不能过长(必要时可以用镊子夹住被焊元器件,起到散热作用) 。2。焊接时不能出现假焊或虚焊。 电子技术基本技能
焊接前准备工作1、搪锡*清除氧化物搪锡(1)搪锡(2) 电子技术基本技能
焊接前准备工作2、印刷板面的氧化物处理。(1) 、用细砂纸轻轻打磨,直到露出光亮的铜箔面。(2) 、在光亮的铜箔面涂上一层松香水(松香粉末与酒精配制的) 。
