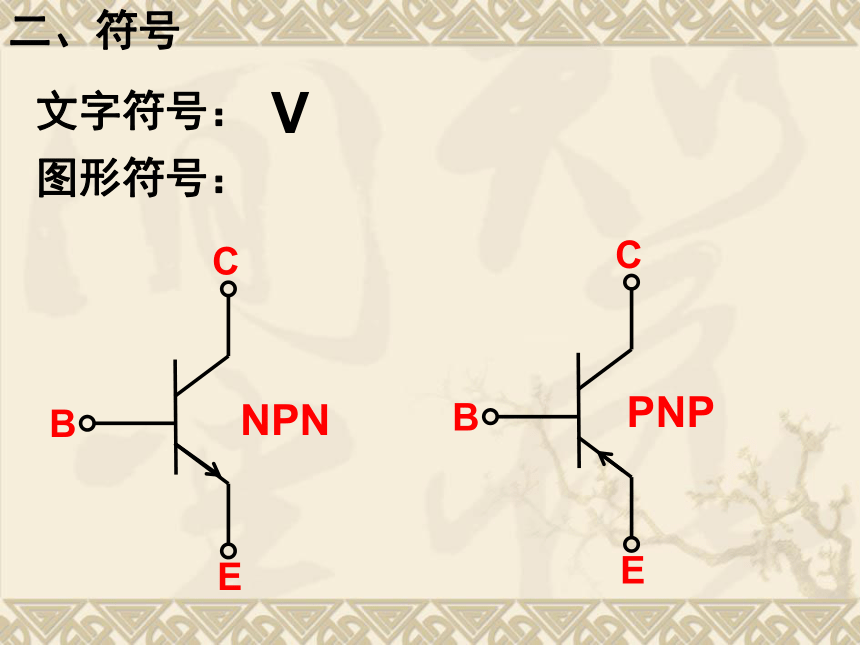

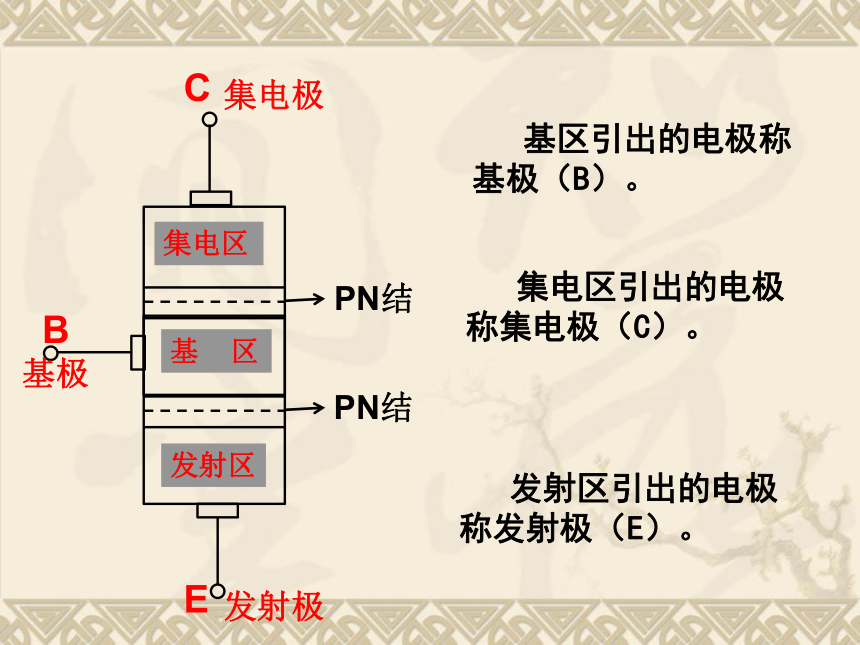

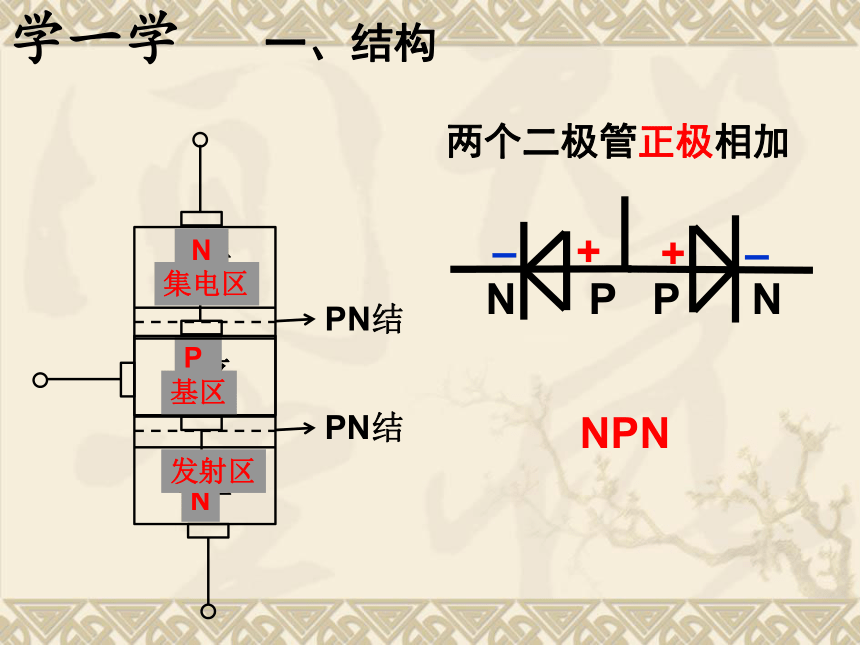

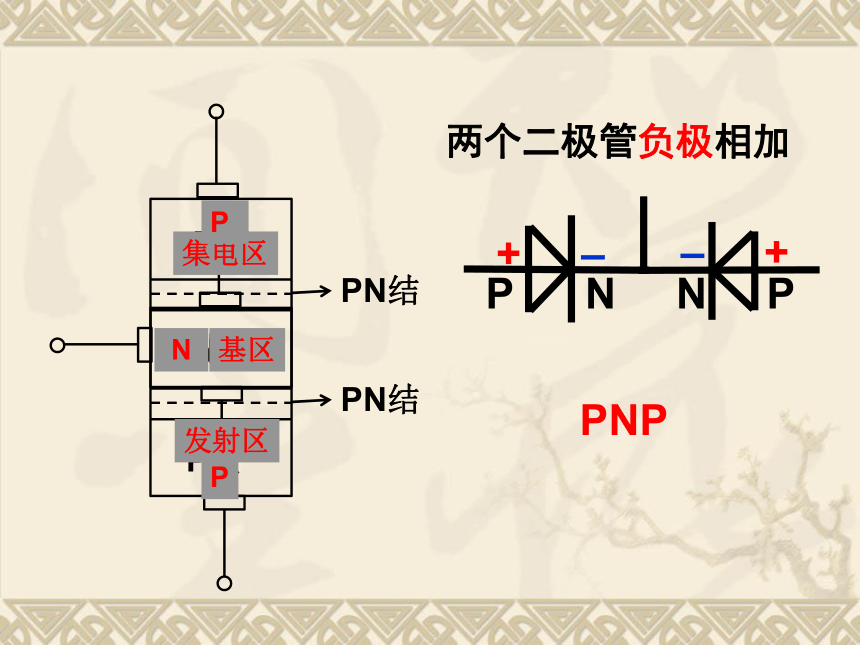

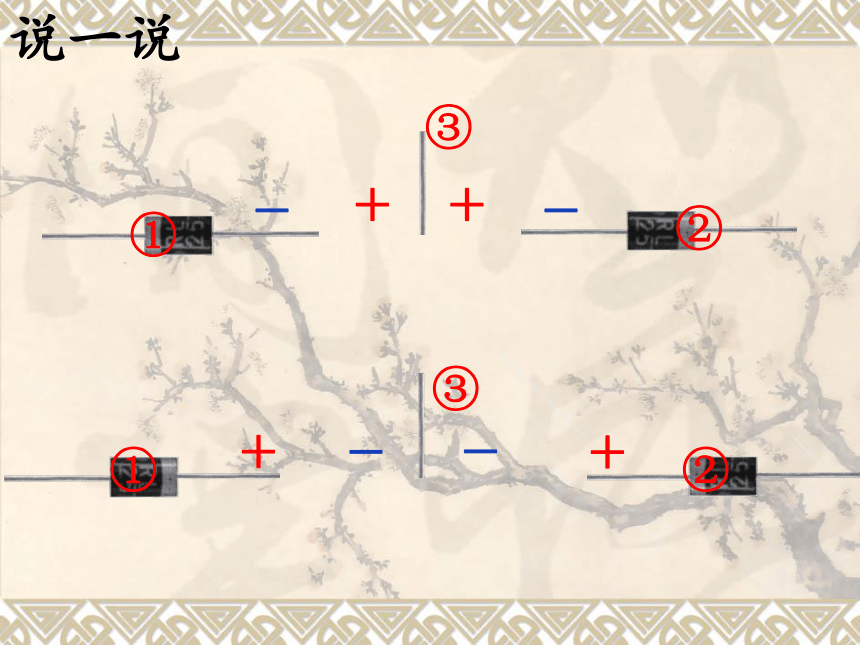

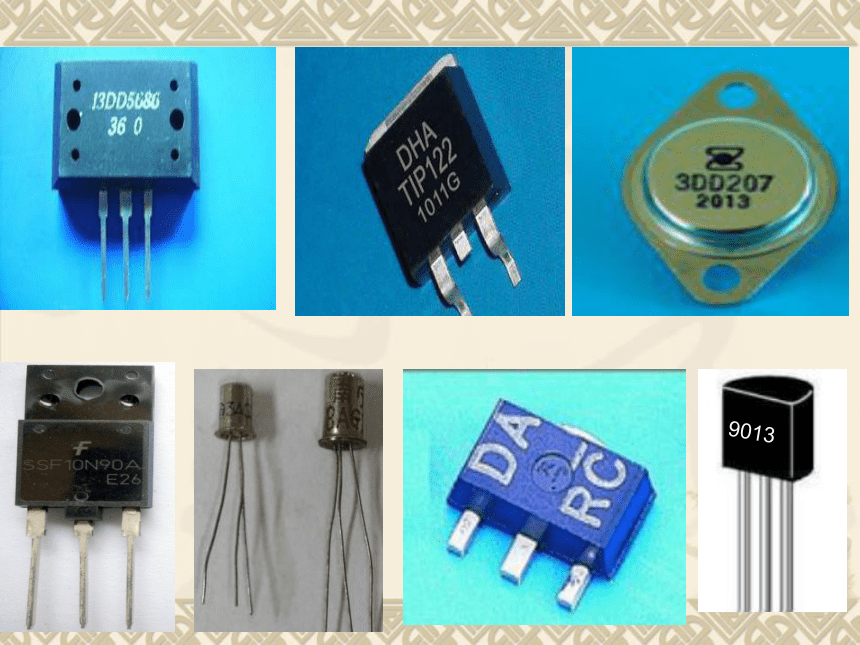

课件18张PPT。说一说①②③①②③晶体三极管P区P区P N基区集电区N发射区NPN两个二极管正极相加一、结构学一学N区 N基区集电区P发射区PNPP两个二极管负极相加 基区引出的电极称基极（B）。 发射区引出的电极称发射极（E）。 集电区引出的电极称集电极（C）。 基 区集电区发射区二、符号V文字符号：图形符号：PNPNPN三、分类90××系列：9013：NPN型低频小功率硅管； 9012：PNP型低频小功率硅管；9014：NPN型低频、低噪声硅管；9018：NPN型高频小功率硅管。四、识别找一找（NPN型9013为例）9013：NPN型低频小功率硅管 1、找B脚（基极）将黑表棒固定①，红表棒接 ；将黑表棒固定②，红表棒接 ； 将黑表棒固定③，红表棒接 。 管脚②是基极（B）×√×××√B 量程选择RX100②、③①、③①、②管脚②是基极（B）2、找C、E脚
（集电极、发射极）指针偏转大的一次，对应的是E脚、C脚管脚①是E，管脚③ 是C脚E B C9013是什么型号的三极管？量程选择RX100五、作用 双手捏住导线的金属头，改变力量，观察
发光二极管的亮度。人体电阻搭一搭人
体
电
阻改变手与表棒的接触面积，发光二极管亮度 。也改变基 极(B)： 控制作用集电极（C）：收集电子发射级（E）：发射电子放大电流人体
电阻 集电极电流
受基极电流控制想一想 两个二极管相加得到三极管，那能否把成千上万，甚至上亿个二极管相加呢？其它元件可以相加吗？1958年：第一块集成电路诞生，只有十几个晶体管。 1978年： 能集成了14万个晶体管，标志着超大规模集成电路（VLSI）时代的来临。 1988年：能集成3500万个晶体管。1994年：能集成1亿个晶体管。截至2012年：能集成71个亿晶体管。电阻、电容等元件都可以大规模集成。 1947年12月23日，在美国新泽西州墨累山的贝尔实验室里，3位科学家巴丁博士、布菜顿博士和肖克莱博士正在紧张而又有条不紊地在导体电路中用半导体晶体把声音信号放大的实验。三位科学家惊奇地发现，在他们发明的器件中通过的一部分微量电流，竟然可以控制另一部分流过的大得多的电流，因而产生了放大效应。这就是在科技史上具有划时代意义的成果--晶体管。这3位科学家在1956年共同荣获了诺贝尔物理学奖。 读一读 晶体管的发明带来了“固态革命”，进而推动了全球范围内的半导体电子工业。作为主要部件，它首先在通讯工具方面得到应用，并产生了巨大的经济效益。由于晶体管彻底改变了电子线路的结构，集成电路以及大规模集成电路应运而生。三极管的发明晶体三极管一、结构二、符号三、分类四、识别五、作用两个二极管正极或负极相加V从结构分有NPN型和PNP型E CB放大电流
