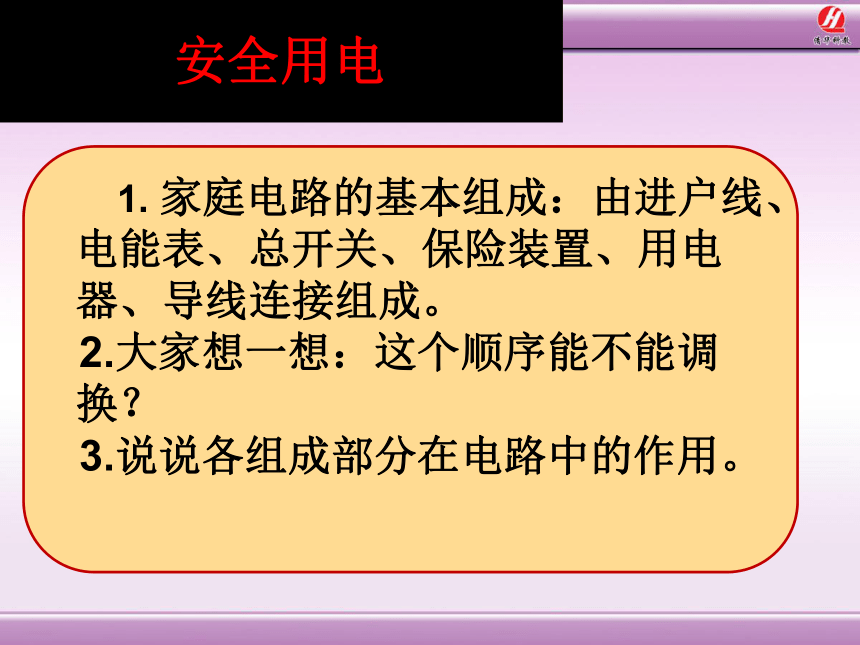

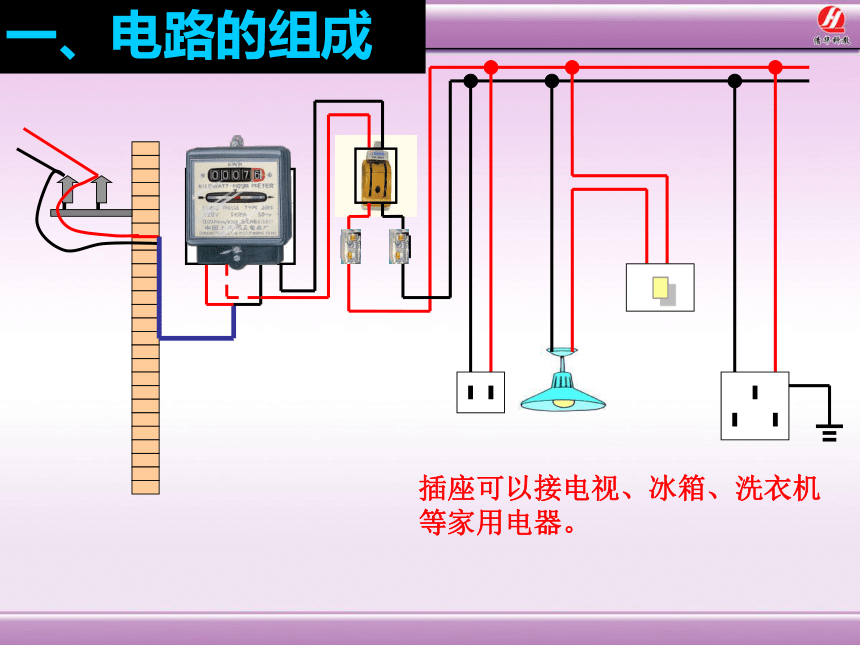

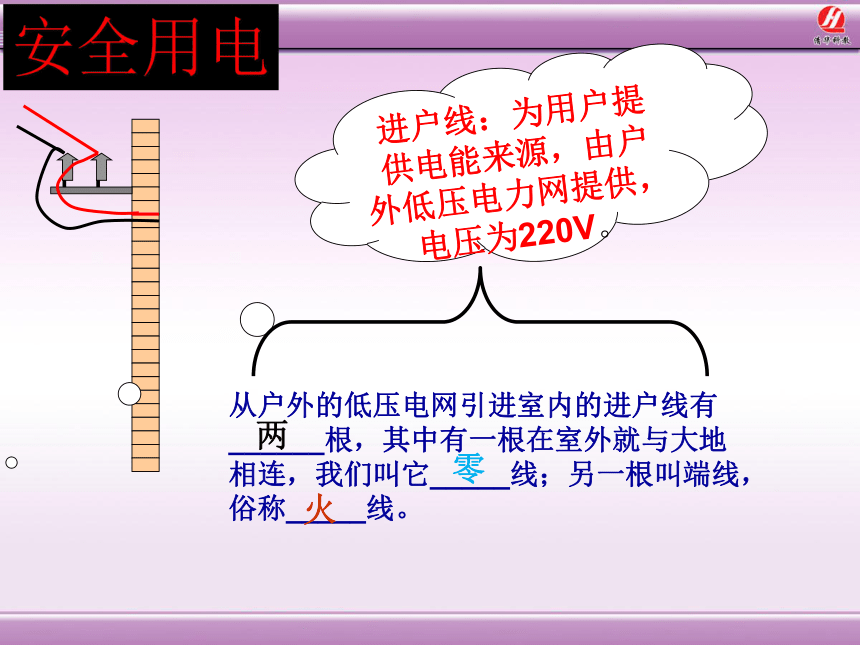

课件24张PPT。 安全用电进户线：为用户提供电能来源，由户外低压电力网提供，电压为220V。从户外的低压电网引进室内的进户线有______根，其中有一根在室外就与大地相连，我们叫它_____线；另一根叫端线，俗称_____线。两零火安全用电一、电路的组成插座可以接电视、冰箱、洗衣机等家用电器。安全用电 1. 家庭电路的基本组成：由进户线、电能表、总开关、保险装置、用电器、导线连接组成。
2.大家想一想：这个顺序能不能调换？

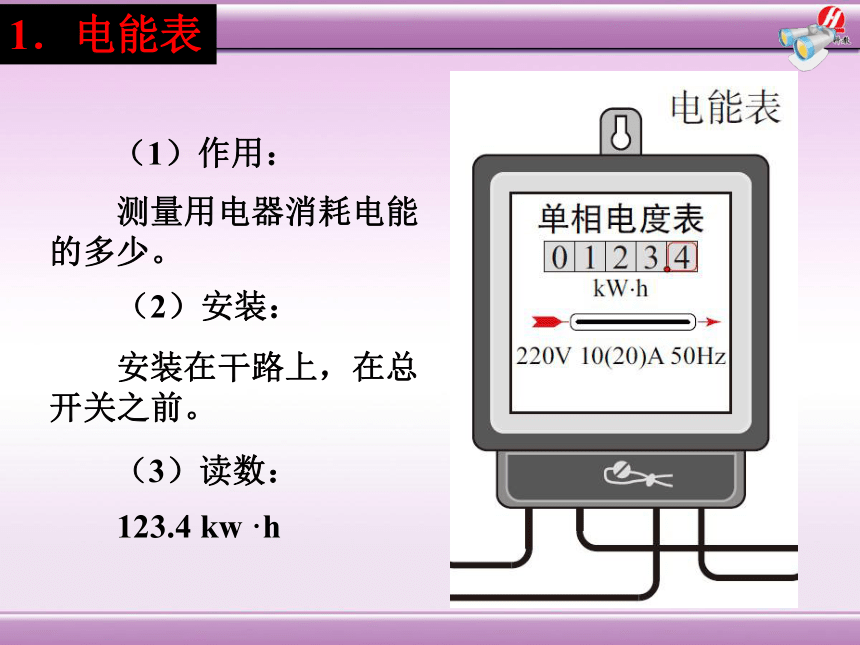

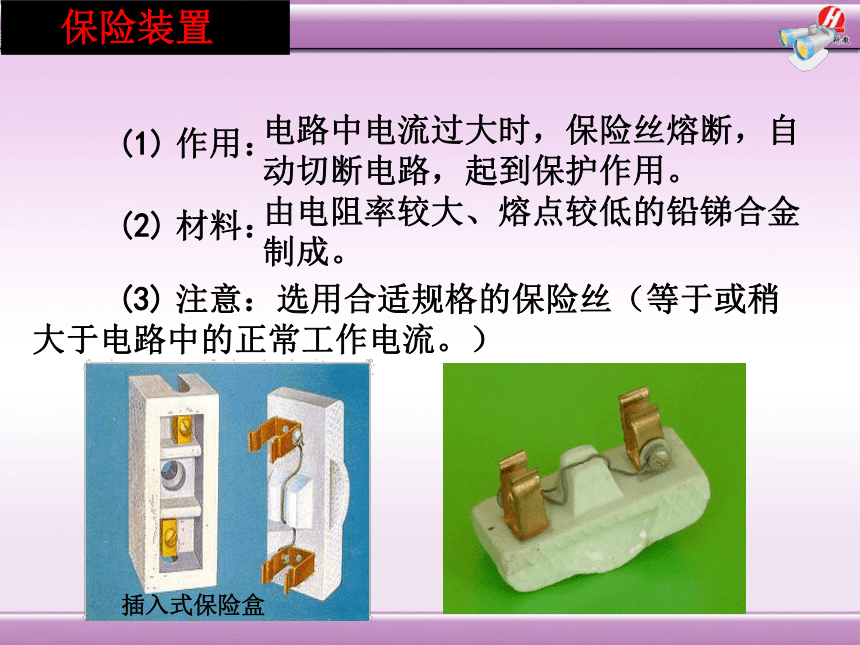

3.说说各组成部分在电路中的作用。1．电能表　　（1）作用：　　（2）安装：　　测量用电器消耗电能的多少。　　安装在干路上，在总开关之前。　　123.4 kw ·h　　（3）读数：2．总开关 串联在干路中，控制室内全部电路的通与断。 3．保险装置　　(1) 作用：　　(2) 材料：　　 (3) 注意：选用合适规格的保险丝（等于或稍 大于电路中的正常工作电流。）

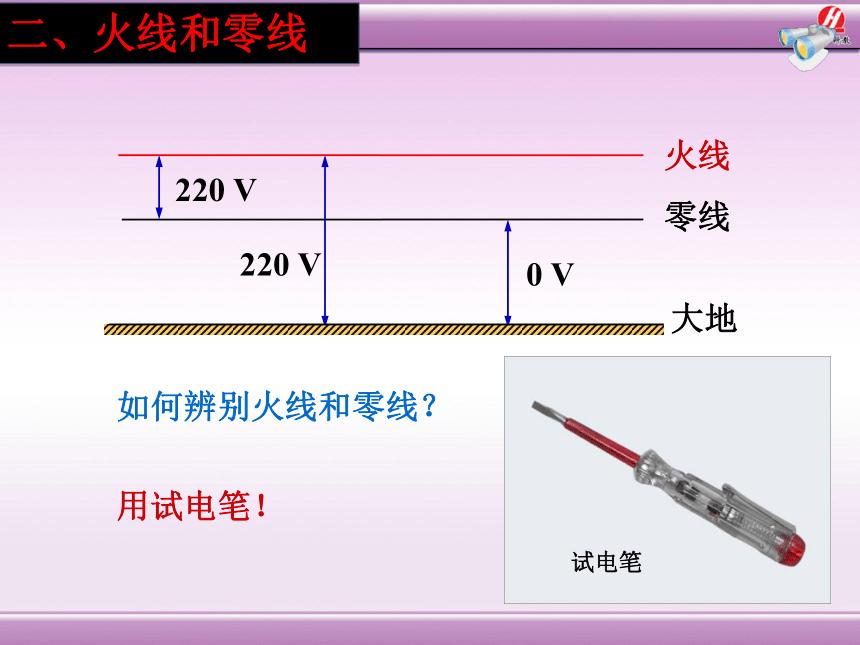

　　　　　　电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。由电阻率较大、熔点较低的铅锑合金制成。某同学家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝代替保险丝接上，结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？ 不行，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。（该行为千万不能试）安全用电火线零线大地　　用试电笔！　　如何辨别火线和零线？二、火线和零线1．试电笔　　（1）作用：辨别火线和零线。　　（2）构造：二、火线和零线　　（3）使用方法:
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。　　试电笔的正确使用！安全用电错误的使用方法1、手没有触到笔尾金属体，即使笔尖金属体触到火线时，
氖管也不会发光。
2、使用时手一定不能碰到笔尖金属体。
电灯及其开关的接法 控制电灯的开关应与电灯串联，并且要接在火线上1．三线插头三、三线插头和漏电保护器三孔插座火线零线接地接线方式2．漏电保护器　　空气开关和漏电保护器在电路中分别起什么作用？这样安装有什么好处？安全用电空气开关：空气开关是一种只要有短路、过流现象,就会跳闸的开关.
漏电保护：漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上，后者专用于防电气火灾.
空气开关是能接通和断开电源的 其内部有过流保护 和速断保护。 而漏电保护开关多了一个漏电流保护 。空气开关一般用在电气设备的控制的前端 而漏电保护开关一般多用在人直接接触的电动工具控制上， 防止人员触电 。安全用电敷线口诀：火线零线并排走，零线直接进灯头
　　　　　火线接到开关上，通过开关进灯头
　　　　　开关与灯座要串联，插座与电灯要并联
　　　　 保险丝与用电器要串联1、请用笔画线表示导线，将它们连入电路试一试，你学会了吗？2、关于家庭电路，下列说法中不正确的是（ ）A、电能表用来显示用户所用的电能，应安装在干路上
B、保险丝安装在总开关后，当电路中有大电流通过时会熔断
C、开关与用电器并联
D、总开关千万不能倒装，其静触头应在上面C 3、小强同学在学习安装照明电路时，由于操作不规范，导致开关中两个接线柱接到了一起，这样产生的后果是（ ）A、灯不能正常发光
B、保险丝迅速熔断
C、开关依然起作用
D、灯总是亮着D试一试，你学会了吗？4、家庭电路里的用电器都是并联的，其原因是（ ）A、为了获得相同的电压 B、为了获得相同的电流
C、为了获得相同的功率 D、为了可以单独工作5、自动空气开关的作用与下列哪个元件相同？（ ）A、电能表 B、插座 C、保险装置 D、普通开关6、如图所示的三孔插座，与孔①相连的是（ ）A、零线 B、火线 C、地线 D、以上三种都可以①试一试，你学会了吗？AD CC　　1．家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成，了解各部分的作用。　　2．用试电笔可以辨别火线和零线，了解三线插头的使用与漏电保护器的作用。课外作业：课后1、2安全用电再见
